匿名の技術事例
静電容量式タッチ操作パネルを実装後の信号経路として承認する
印刷されたタッチ面は、操作システムのうち目に見える部分にすぎません。カバー材、印刷、電極形状、貼合、テール配線、コントローラー設定、接地、周辺金属、表示ノイズ、筐体、ホスト側の反応が、実際の操作性を左右します。
この匿名事例では、量産承認前に各インターフェースを確認する考え方を示します。実案件で条件と試験が定まっていないコントローラー、手袋、水分、ノイズ、EMC、ESD、装置性能を実績として示すものではありません。
印刷面だけでなく、実装後の信号経路を承認する
単体パネルが静かな評価台で動作しても、量産用の表示モジュール、金属ベゼル、電源、ケーブル、筐体の近くでは挙動が変わる場合があります。サンプル計画には、カバー構成、センサーマップ、テール、コントローラーとファームウェア版、接地・シールド範囲、ホスト反応、入力状態、承認に使う代表装置を明記します。
案件情報の整理
有効な初回レビューでは、複数の担当部門に分かれがちな情報を五つにまとめます。

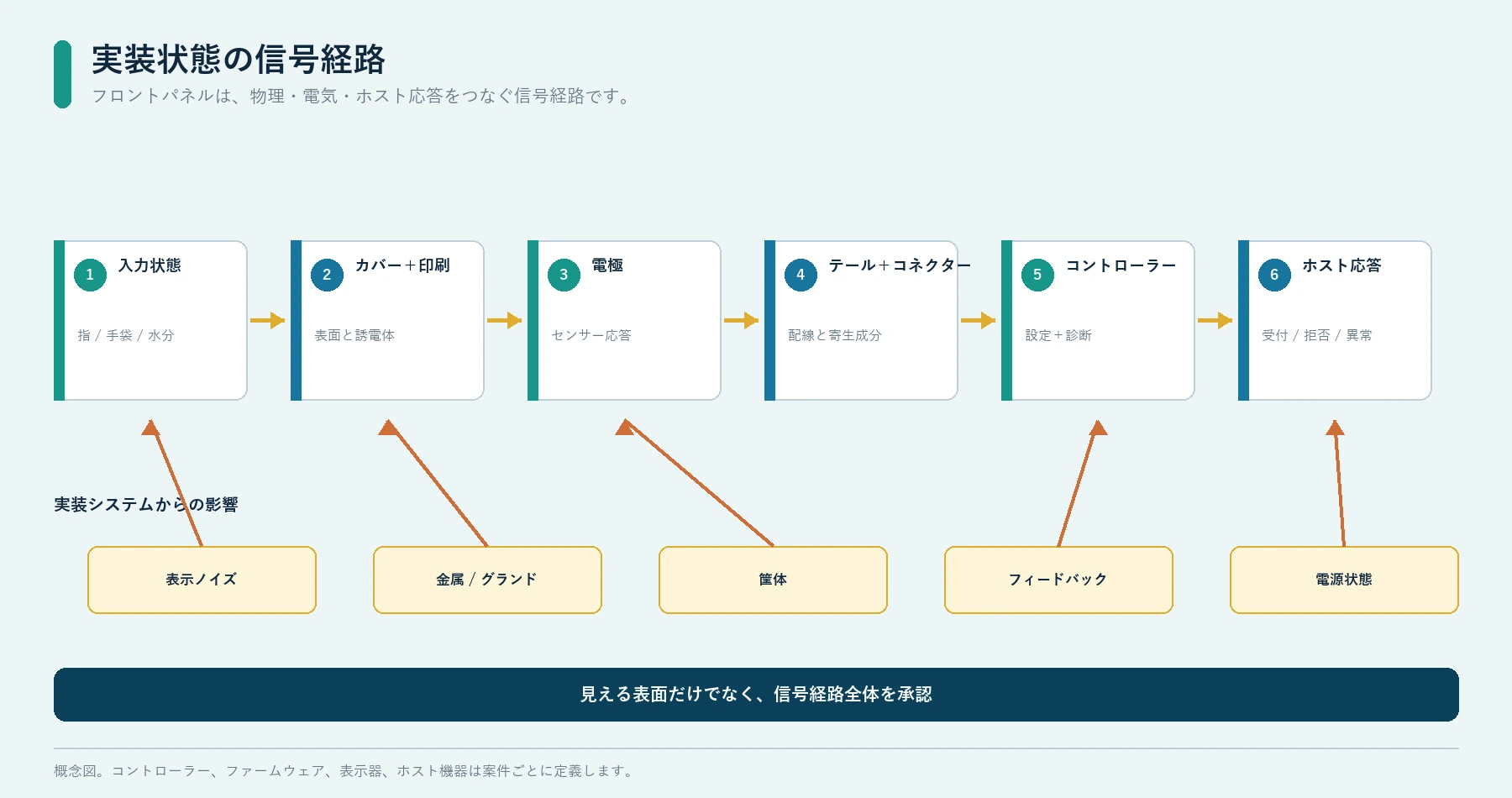

タッチ動作は実装後の信号経路全体で決まる
操作者の入力は、カバーと印刷層を通して電極に結合します。電極で生じた小さな信号変化は、テールとコネクタを経由し、コントローラーで有効なイベントか判断されます。その後、ホスト側がコマンドを受け入れるか、無視するか、異常として扱います。
表示回路、金属、接地、筐体形状、フィードバック、電源状態は、経路の異なる位置に影響します。アートワークだけでは判断できず、機構、回路、ソフトウェアの担当間で責任が曖昧なままにできません。
購入範囲も明確にします。印刷カバー、センサーとテールの組立品、設定済みコントローラー基板、HMI前面組立品は別の納入物です。サンプルの証拠は、見積書と管理図面に記載した範囲に合わせます。
五つのインターフェースを同時に確認する
量産直前の問題は、一枚の図面の中よりも、部品や担当分野の境界で起きることが多くあります。
カバー、印刷、貼合
材料、厚さ、表面処理、裏面印刷、局所的なインク厚、粘着材、空隙は誘電経路を変え、見えるアイコンと下側のセンサーの関係に影響します。
電極と周辺部品
センサー寸法、間隔、端部位置、スライダー、ホイール、LED穴、表示枠、ガード、配線は、実際のカバー構成と周辺導体の配置を前提に検討します。
テール、コネクタ、制御回路
生のセンサー線と制御済みデジタル信号では配線リスクが異なります。テール長、コネクタ、チャンネル割当、制御回路の位置と設定を機構承認前に決めます。
接地、金属、表示モジュール
シャーシ、ベゼル、金具、ねじ、シールド、表示回路、LED電流経路などは、感度やノイズに影響します。実装時の位置関係をレビュー対象に含めます。
筐体とホスト動作
支持面の平面度、ガスケット圧、組立作業性、起動ロジック、イベント拒否、フィードバック、復帰処理によって、検出が有効な装置コマンドになるかが決まります。
四つの操作・復帰状態を確認する
乾いた指で一度動作しただけでは、製品仕様になりません。合意した各状態について、受け付ける入力、拒否する入力、フィードバック、復帰方法をサンプル報告に残します。
乾いた指
通常時のタッチマップを最初に確認する
仕様に含まれるすべてのキー、スライダー、ホイール、端部、コーナーを確認します。隣接キー、同時入力、フィードバック、必要な応答、無効領域も記録します。
指定手袋
実際の手袋と操作姿勢で確認する
材質、厚さ、フィット、指先の接触、操作角度で結合状態は変わります。一般的に手袋対応とするのではなく、手袋の種類とコントローラー版を承認記録に含めます。
清掃・湿潤
接触条件、液膜、復帰状態を具体的に定める
液体または洗浄剤、量、接触位置、保持時間、拭き取り方法、接触中と接触後の期待動作を定義します。誤入力抑制と筐体のシール要件は分けて扱います。
起動・ノイズ
電源遷移、表示動作、異常後の復帰を観察する
電源投入、ウェイク、リセット、充電やスイッチング、表示状態、実機のケーブル配置を確認します。異常イベントをホストが通知、拒否、復帰する方法を記録します。
最初の実装サンプルで答える四つの質問
漠然とした静電容量式パネルの依頼を、管理可能なサンプル承認へ変えるための判断項目です。
どのカバー、印刷、粘着材、空隙の組合せを承認するか
誘電層全体と公差を管理します。カバー、表面処理、インク、ラベル、粘着材の変更や、意図しない空気層はセンサー応答を変える可能性があります。
見える操作位置と電極、配線、周辺導体をどう対応させるか
アイコン、電極、表示範囲、LED、テール出口、金属、筐体を共通基準で管理します。中央の操作部だけでなく、端部や隣接キーも承認します。
コントローラー、設定、ファームウェア、ホスト判断を誰が管理するか
範囲、チャンネル、電源、通信、書込みファイル、診断、フィードバック、変更承認を記録します。物理パネルだけの案件を調整済みシステムとして扱いません。
どの実装状態と記録をもって設計をリリースするか
代表表示モジュール、筐体、ケーブル、接地、電源、コントローラー版、状態マトリクス、写真やログ、署名済み図面をサンプルに関連付けます。
四段階のサンプル承認
初回品の目的は、製造されたパネルと購入側の実装システムとの間に、再現可能なインターフェースを確立することです。
図面と責任分担をそろえる
カバー、表示、タッチ位置、電極、表示モジュール、LED、テール、コネクタ、金属、接地、筐体を共通基準に置きます。コントローラー、ファームウェア、装置検証の担当を決めます。
実装前に製造パネルを検査する
印刷位置、表面、貼合、センサー対応、テール方向、ピン配置、コネクタ、導通、合意したパネル出力を、装置へ組み込む前に確認します。
代表ハードウェアへ組み込む
予定する支持構造、粘着材またはガスケット、表示モジュール、金属部品、ねじ、ケーブル、電源、コントローラー、ホストを使います。手持ち評価だけで最終承認しません。
状態マトリクスと改訂資料を承認する
通常入力、手袋、清掃または湿潤、起動、ノイズ、復帰のうち必要な状態を記録します。図面、設定、証拠、例外、変更管理ルールをサンプルと一緒にリリースします。
タッチパネル実体の量産管理
製造工程では、承認済みのカバー、センサー、接続部を維持します。コントローラー調整と最終装置の動作は、案件資料で割り当てられた範囲に従います。
印刷・貼合管理
グラフィック、誘電積層、センサー位置を共通基準で維持する
印刷位置、硬化、表示窓、デッドフロント部、粘着材加工、ライナー取扱い、貼合によって、見える操作位置と電極の承認関係が変わらないように管理します。
- 印刷前にアートワーク、色見本、アイコン中心、窓、管理印刷領域を照合
- 粘着材開口、局所的な積層変化、センサー位置を承認図面と比較
- 加工と梱包を通じて表面、ライナー、清浄度、外観管理領域を保護
回路・テール検査
電極対応と接続部を定義済み状態で出荷する
合意した検査で、導通、マッピング、テール接点、コネクタ方向、定義したパネル出力を確認できます。ただし、コントローラー調整や通電装置全体の検証を置き換えるものではありません。
- 承認済みチャンネルまたはノード対応を回路データとピン配置に照合
- 接点面、補強板、コネクタ方向、取扱い部を確認
- パネル検査記録を図面版と生産改訂に関連付け
サンプル計画前に必要な六つの情報
有効な見積依頼には、外形寸法だけでなく、システム境界と難しい操作状態を記載します。
外形、材料、厚さ、表面処理、印刷面、色、アイコン、窓、デッドフロント領域、外観管理領域、表面負荷
キー、スライダー、ホイール、座標エリア、目標寸法、同時入力ルール、無効領域、フィードバック、ホスト動作
希望構成、電極制約、テール出口、経路、長さ、接点面、コネクタ、ピン配置、曲げ、組立アクセス
コントローラーまたは制約、担当、チャンネル、ファームウェアまたは設定版、電源、通信、診断、書込み範囲
表示モジュール、金属、シャーシ、接地、シールド、LED、ケーブル、筐体断面、粘着材またはガスケット、ねじ、想定ノイズ源
指、指定手袋、清掃または湿潤、起動、電源、表示、ノイズ、誤入力、復帰、証拠の残し方
関連する技術ページ
製品範囲、検出方式、表示統合、照明、HMI組立、メンブレンスイッチとの違いを比較できます。
見積依頼前によくある質問
JASPERはカスタム静電容量式タッチ操作パネルを製造できますか？
JASPERでは、カバー、印刷グラフィック、センサー構成、テール、コネクタ、照明機能、前面組立品を案件ごとに検討できます。コントローラー、ファームウェア、表示モジュール、最終装置検証の範囲は見積書に明記します。
最終筐体がない段階で感度を承認できますか？
初期サンプルは開発に使えますが、最終承認には代表的な支持構造、表示モジュール、金属、接地、ケーブル、電源、コントローラー、筐体形状が必要です。単体評価だけでは実装動作を証明できません。
静電容量式パネルは手袋や水分があっても動作しますか？
指定する手袋または液体条件、カバー構成、電極、コントローラー、設定、筐体、ホストロジックによって変わります。受け付ける状態と拒否する状態を定義し、案件の実機で確認します。
タッチコントローラーとファームウェアは誰が管理しますか？
案件ごとに明確に割り当てます。品番、チャンネル、設定、ファームウェア、書込み、診断、ホスト接続、変更承認者を見積書と承認資料に記載します。
初回レビューに最低限必要な情報は何ですか？
カバーと筐体の図面、アートワーク、タッチ機能図、表示モジュールと金属の位置、テールとコネクタ、コントローラー範囲、手袋や湿潤条件、電源状態、サンプル承認の重点項目をお送りください。
