Panel de control táctil capacitivo aprobado como cadena de señal instalada
El panel táctil impreso es solo la parte visible del sistema de mando. El material frontal, la tinta, los electrodos, la unión, el recorrido de la cola, la configuración del controlador, la masa, el metal cercano, el ruido de la pantalla, la carcasa y la respuesta del equipo determinan la experiencia de uso.
Este caso representativo explica cómo revisar esas interfaces antes de liberar la producción. No identifica a ningún cliente ni atribuye resultados de controlador, guantes, agua, ruido, EMC, ESD o equipo que no hayan sido definidos y verificados para el proyecto real.
Apruebe la cadena instalada, no solo el frontal impreso
Un panel suelto puede responder bien en un banco silencioso y cambiar junto a la pantalla, el bisel metálico, la fuente, el cableado y la carcasa de producción. El plan de muestras debe identificar la pila frontal, el mapa de sensores, la cola, el controlador y su firmware, el límite de masa y blindaje, la respuesta del equipo, los estados de entrada y el hardware representativo usado para aprobar.
Marco de información del proyecto
La primera revisión útil reúne cinco grupos de datos que suelen estar repartidos entre varios equipos.

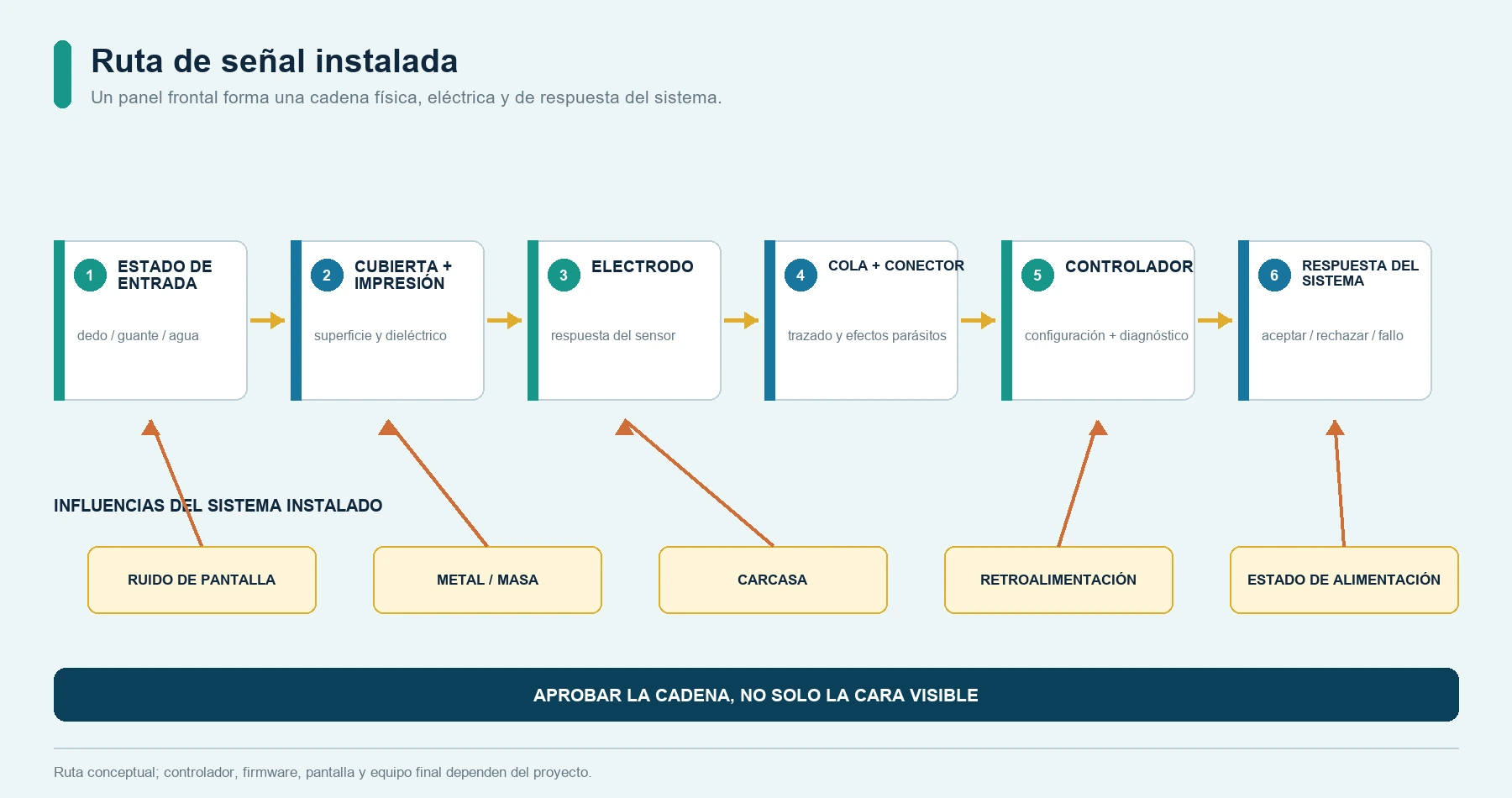

El comportamiento táctil recorre toda la cadena de señal instalada
El usuario acopla primero a través de la cubierta y las capas impresas. El electrodo convierte ese cambio en una señal eléctrica pequeña. La cola y el conector añaden recorrido y efectos parásitos antes de que el controlador decida si el evento es válido. Después, el host acepta, rechaza o comunica la orden.
La electrónica de la pantalla, el metal, la masa, la forma de la carcasa, la realimentación y el estado de alimentación pueden afectar distintos puntos de la cadena. Nada de esto se deduce solo del archivo gráfico, ni debe quedar sin dueño entre mecánica, electrónica y software.
También hay que declarar el alcance comprado. Una cubierta impresa, un conjunto sensor con cola, una placa de controlador programada y un frontal HMI completo son entregables diferentes. Las evidencias de muestra deben corresponder al alcance escrito en la oferta y los planos controlados.
Cinco interfaces deben revisarse juntas
Muchos problemas tardíos aparecen entre dos piezas o disciplinas, no dentro de un único plano.
Cubierta, impresión y unión
Material, espesor, recubrimiento, impresión posterior, volumen local de tinta, adhesivo y huecos de aire modifican el camino dieléctrico y la relación entre icono visible y sensor.
Electrodos y elementos vecinos
Tamaño, separación, cercanía al borde, deslizadores, ruedas, huecos de LED, contorno de pantalla, guardas y pistas necesitan la cubierta real y el mapa de conductores cercanos.
Cola, conector y controlador
Las líneas de sensor en bruto y una interfaz digital controlada tienen riesgos distintos. Longitud de cola, conector, mapa de canales, ubicación y configuración deben fijarse antes de liberar la mecánica.
Masa, metal y pantalla
Chasis, biseles, soportes, tornillos, blindajes, electrónica de pantalla, corriente de LED y otros conductores pueden alterar la sensibilidad o introducir ruido. Sus posiciones instaladas forman parte de la revisión.
Carcasa y lógica del host
Planitud de apoyo, presión de junta, acceso de montaje, lógica de arranque, rechazo de eventos, realimentación y recuperación deciden si una detección se convierte en una orden útil.
Revisar cuatro estados de uso y recuperación
Una demostración con dedo seco no define el producto. El informe de muestras debe registrar el evento esperado, el rechazo, la realimentación y la recuperación para cada estado acordado.
Dedo seco
Confirmar primero el mapa táctil normal
Revise cada tecla, deslizador, rueda, borde y esquina incluidos en la especificación. Registre teclas adyacentes, entradas simultáneas, realimentación, expectativa de respuesta y zonas inactivas.
Guante especificado
Usar el guante real y la postura prevista
Material, espesor, ajuste, contacto de la punta y ángulo del usuario cambian el acoplamiento. La aprobación debe nombrar el guante y la revisión del controlador, no limitarse a decir compatible con guantes.
Limpieza o humedad
Definir contacto, película y recuperación sin recurrir a una etiqueta genérica
Indique líquido o limpiador, cantidad, zona de contacto, permanencia, método de secado y respuesta durante y después. Separe el rechazo de falsos toques del requisito de sellado de la carcasa.
Arranque y ruido
Observar transiciones de energía, actividad de pantalla y recuperación
Revise encendido, activación, reinicio, carga o conmutación, estados de pantalla y disposición de cables relevantes. Registre cómo el host informa, rechaza o recupera un evento anormal.
La primera muestra instalada debe responder cuatro preguntas
Estas decisiones convierten una petición amplia de panel capacitivo en una aprobación de muestra controlada.
¿Qué combinación de cubierta, impresión, adhesivo y huecos se está aprobando?
Controle toda la pila dieléctrica y sus tolerancias. Un cambio de cubierta, recubrimiento, tinta, etiqueta, adhesivo o una bolsa de aire no prevista puede alterar la respuesta.
¿Cómo se relacionan los objetivos visibles con electrodos, pistas y conductores vecinos?
Use referencias comunes para iconos, electrodos, pantalla, LED, salida de cola, metal y carcasa. Apruebe bordes y teclas contiguas, no solo la tecla central más fácil.
¿Quién controla el dispositivo, la configuración, el firmware y la decisión del host?
Registre límite exacto, canales, energía, interfaz, archivo de programación, diagnóstico, realimentación y aprobación de cambios. No describa el panel físico como ajustado si ese trabajo no está incluido.
¿Qué estados instalados y registros liberan el diseño?
Vincule la muestra con pantalla, carcasa, cables, masa, alimentación, revisión de controlador, matriz de estados, fotografías o registros y revisión firmada del plano.
Secuencia de aprobación de muestras en cuatro pasos
La primera pieza debe fijar una interfaz reproducible entre el panel fabricado y el sistema instalado del comprador.
Alinear planos y responsabilidades
Sitúe cubierta, gráficos, objetivos táctiles, electrodos, pantalla, LED, cola, conector, metal, masa y carcasa sobre referencias controladas. Asigne controlador, firmware y validación final.
Verificar el panel antes del montaje
Inspeccione registro de impresión, superficie, unión, mapa del sensor, orientación de cola, pinout, conector, continuidad y salidas acordadas antes de introducirlo en el equipo.
Instalar la muestra en hardware representativo
Use apoyo, adhesivo o junta, pantalla, piezas metálicas, tornillos, cables, fuente, controlador y host previstos. No apruebe únicamente un montaje sostenido a mano.
Aprobar la matriz de estados y revisiones
Registre tacto normal, guante, limpieza o humedad, arranque, ruido y recuperación aplicables. Libere la muestra con planos, configuración, evidencias, excepciones y reglas de cambio.
Controles de producción del conjunto físico
La fabricación debe conservar la cubierta, el sensor y la interconexión liberados. El ajuste del controlador y el comportamiento final del equipo permanecen dentro del alcance asignado por la documentación.
Impresión y laminación
Gráficos, pila dieléctrica y sensor comparten las mismas referencias
Registro, curado, ventanas, zonas ocultas, conversión del adhesivo, manipulación del liner y laminación deben conservar la posición aprobada entre objetivos visibles y electrodos.
- Arte, referencia de color, centros de iconos, ventanas y zonas controladas comprobados antes de imprimir
- Aberturas del adhesivo, cambios locales de pila y alineación del sensor comparados con el plano liberado
- Superficie, liner, contaminación y zonas cosméticas protegidos durante conversión y embalaje
Inspección de circuito y cola
El mapa de electrodos y la interconexión salen en un estado conocido
La inspección acordada puede revisar continuidad, mapa, contactos de cola, orientación del conector y salidas definidas del panel. No sustituye el ajuste del controlador ni la validación del equipo alimentado.
- Mapa liberado de canales o nodos comparado con el arte del circuito y el pinout
- Cara de contacto, rigidizador, orientación del conector y detalles de manipulación inspeccionados
- Registro de prueba del panel vinculado al plano y a la revisión de producción
Seis datos necesarios antes de planificar muestras
Una RFQ útil define el límite del sistema y los estados difíciles, no solo las dimensiones del frontal.
Contorno, material, espesor, recubrimiento, cara impresa, colores, iconos, ventanas, zonas ocultas, criterios cosméticos y exposición superficial
Teclas, deslizadores, ruedas o áreas de coordenadas, tamaños, reglas de simultaneidad, zonas inactivas, realimentación y acción del host
Construcción preferida, límites de electrodos, salida y recorrido de cola, longitud, cara de contacto, conector, pinout, doblez y acceso de montaje
Dispositivo o restricciones del controlador, responsable, canales, revisión de firmware o configuración, alimentación, interfaz, diagnóstico y programación
Pantalla, metal, chasis, masa, blindaje, LED, cables, sección de carcasa, adhesivo o junta, tornillos y fuentes probables de ruido
Dedo, guante nombrado, limpieza o humedad, arranque, alimentación, pantalla, ruido, falsos toques, recuperación y método de evidencia
Continuar la revisión técnica
Estas páginas permiten comparar alcance de producto, tipo de sensor, integración de pantalla, iluminación, conjunto HMI y alternativas mecánicas.
Preguntas antes de una RFQ similar
¿Puede JASPER fabricar un panel de control táctil capacitivo personalizado?
JASPER puede revisar cubiertas, gráficos impresos, construcciones sensoras, colas, conectores, iluminación y conjuntos de frontal. La oferta debe indicar si controlador, firmware, pantalla y validación final están incluidos o los aporta el comprador.
¿Puede aprobarse la sensibilidad antes de terminar la carcasa?
Las muestras tempranas ayudan al desarrollo, pero la aprobación final debe usar apoyo, pantalla, metal, masa, cables, alimentación, controlador y geometría de carcasa representativos. Un resultado aislado no demuestra el comportamiento instalado.
¿Funciona un panel capacitivo con guantes o agua?
Depende del guante o líquido definido, la pila frontal, los electrodos, el controlador, la configuración, la carcasa y la lógica del host. Defina los estados de uso y rechazo y verifíquelos en el hardware del proyecto.
¿Quién debe controlar el controlador táctil y el firmware?
El proyecto debe asignarlo expresamente. Registre dispositivo, canales, configuración, firmware, programación, diagnóstico, interfaz con el host y autoridad de cambio en la oferta y el paquete de aprobación.
¿Qué información mínima necesita una revisión inicial?
Envíe planos de cubierta y carcasa, arte, mapa de funciones, ubicaciones de pantalla y metal, cola y conector, límite del controlador, condiciones de guante o humedad, estados de energía y prioridades de aprobación.
Defina el sistema táctil instalado antes de liberar el panel
Envíe la pila frontal, el arte, el mapa táctil, la cola y el conector, el límite del controlador, la pantalla, el metal, la masa, la carcasa y la matriz de estados. JASPER puede revisar el panel físico e identificar qué interfaces necesitan evidencia adicional.
