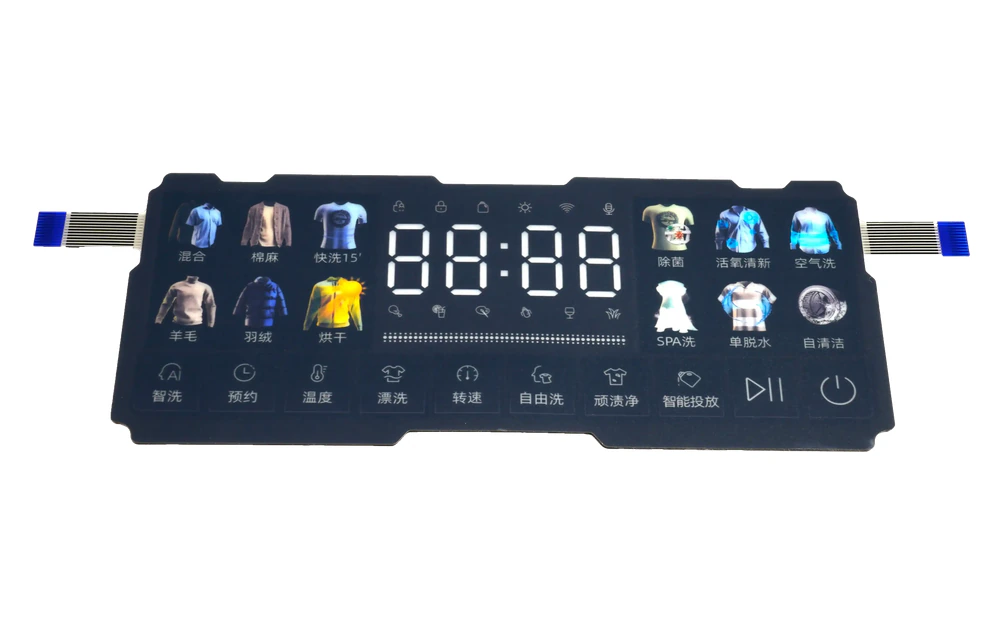

Un panel frontal HMI capacitivo es un subconjunto físico listo para integrar del operador-frente construido a partir de un ámbito explícitamente liberado: cubierta, impresión, sensor, PCB o FPC, conector, ventana de visualización, iluminación, adhesivo o junta, portador, prueba de función definida, embalaje y control de cambio. Un módulo de visualización, procesador, tiempo de funcionamiento, PLC, lógica de la máquina, aprobación regulatoria, y validación de la máquina completa se excluyen a menos que se indique individualmente.
Esta ruta combina la superficie capacitiva de detección con capas y hardware de paneles frontales físicos seleccionados para que el cliente reciba un subconjunto controlado en lugar de piezas sueltas no relacionadas.
La factura exacta de material puede incluir una cubierta, gráficos, sensores, PCB o FPC, conector, ventana de visualización, iluminación, adhesivo, junta, portador, sujetadores, etiquetas y embalaje. Cada elemento incluido debe aparecer en la cita y la definición de montaje liberado.
Un subconjunto de panel frontal no es automáticamente un HMI completo. Los módulos de visualización, procesadores, software de tiempo de ejecución, contenido de PLC, comportamiento de la máquina, aprobación de regulación y validación de producto completo permanecen fuera del alcance a menos que se añada explícitamente.
El mayor riesgo no es a menudo una sola capa; es una responsabilidad táctica entre el proveedor de la pantalla delantera y el propietario del sistema.
Listar cada cubierta, impresión, sensor, PCB o FPC suministrado, conector, ventana, parte ligera, adhesivo, junta, portador, cierre, etiqueta, y el artículo del paquete.
Modo de fallaEn la imagen conceptual existe una parte o proceso necesario, pero no en el ámbito de suministro publicado.
Esquema de control, zonas cosméticas, obras de arte, superficie, abertura clara, máscara negra, iconos táctiles, estado de visualización y manejo protegido.
Modo de fallaEl frente parece aceptable suelto pero está en conflicto con la pantalla o el recinto después de la integración.
Liberar mapa de electrodos, límite del controlador, PCB o FPC, pinout, conector, salida flexible, puesta a tierra, interfaz de host y propiedad de la configuración.
Modo de fallaEl conector físico se acopla mientras las señales, la sintonía o las asignaciones de canales siguen siendo incompatibles.
Definir cobertura adhesiva, trayectoria de junta, material portador, datos, soporte, montaje, dirección de compresión y secuencia de montaje.
Modo de fallaLa posición de la pila o el soporte local cambia el comportamiento táctil, el registro de ventanas o el ajuste.
Nombre visual, dimensional, continuidad, tacto, iluminación, comunicación, accesorio, simulación de host, y pruebas de sistema excluidas.
Modo de fallaUna comprobación de componentes se confunde con la aprobación de la pantalla, software, PLC, o la operación de la máquina.
Libera películas protectoras, bandejas, separadores, protección de conectores, etiquetas, identidad de revisión, trazabilidad, sustituciones y disparadores de recalificación.
Modo de fallaLas superficies o configuraciones aprobadas se dañan, mezclan o cambian antes de la integración del cliente.
Una especificación de montaje útil dice lo que JASPER suministra, lo que el cliente suministra, donde se reúnen y lo que cada prueba demuestra.
| decisión | Opciones para revisar | Pregunta de liberación |
|---|---|---|
| Construcción frontal | Vidrio, polímero, cubierta impresa, sensor capacitivo, separador, adhesivo, junta, portador, cierre y película protectora | ¿Qué capas físicas llegan como un conjunto frontal controlado? |
| Características visuales | Gráficos táctiles, ventana de visualización, máscara negra, detalles de frente muerto, iconos iluminados, zonas de superficie y límites cosméticos | ¿Qué apariencias encendidas, no iluminadas, alimentadas y no alimentadas están incluidas en la aprobación? |
| Interfaz eléctrica | Cola del sensor, PCB o FPC, controlador incluido o excluido, conector, pinout, puesta a tierra, circuito de iluminación y acceso a la prueba | ¿Qué estado eléctrico existe en el conector de entrega del cliente? |
| Traspaso mecánico | Dato de montaje, portador, tacos, agujeros, revestimientos adhesivos, junta, relación de visualización, soporte de carcasa y dirección de montaje | ¿Cómo localiza y apoya el cliente el frente sin cambiar la pila liberada? |
| evidencia de función | Dimensiones, apariencia, continuidad, tacto fijo, detección de coordenadas, estados de iluminación, comunicación y accesorios para clientes | ¿Qué controles se aplican al conjunto frontal y cuáles siguen siendo la validación del propietario del sistema? |
| control de producción | Muestra aprobada, marcado de revisión, registros entrantes, sustituciones, embalaje, almacenamiento, trazabilidad y notificación de cambios | ¿Qué impide un cambio de configuración o físico no aprobado en la integración? |
El útil entregable es la condición física aprobada recibida por el integrador: estado de la película protectora, orientación del conector, revestimiento adhesivo, junta, portador, datos de montaje, etiquetas, embalaje y la evidencia suministrada con la pieza.
La respuesta táctil, la iluminación, la continuidad, la salida de conectores o la comunicación pueden ser verificadas en el borde frontal del panel. Esas comprobaciones no validan por sí solas un módulo de visualización, procesador, tiempo de ejecución, programa PLC, lógica de la máquina, función de seguridad o equipo terminado.
Marcar cada cubierta incluida y excluida, sensor, circuito, conector, ventana, luz, enlace, junta, portador, pantalla y elemento electrónico.
Revise las ilustraciones, el mapa táctil, la relación de visualización, los datos de la carcasa, el montaje, el conector, el pinout, el puesta a tierra, la flexión y la dirección de montaje.
Definir impresión, laminación, unión, colocación de juntas, fijación de circuitos, montaje de portaaviones, limpieza, protección y manipulación.
Inspeccione apariencia, dimensiones, tacto, iluminación, interfaz eléctrica, accesorios de ajuste, etiquetas, embalaje y comprobaciones de funciones acordadas.
Bloquear la factura de material, fuentes aprobadas, revisiones, accesorios, registros, embalaje, sustituciones, notificación y activadores de recalificación.
Verifique los datos de montaje, portador, junta, adhesivo, sujetadores, soporte de carcasa, posición de visualización, secuencia de pila y revisión de dibujo.
Compare el conector, el pinout, la orientación del cable, el límite del controlador, el aterrizaje, la interfaz del host, la configuración y el dispositivo de prueba.
Revise obras de arte, registro de ventanas, máscara, manejo de superficie, asignación de LED, pila óptica, relación de visualización y estado de aprobación.
Separar la evidencia del panel frontal de la potencia del host, firmware, procesador, tiempo de ejecución, PLC, carcasa, pantalla y condiciones de la máquina.
Los frentes físicos del operador se suministran con detección definida, interconexión, montaje y chequeo de entrega del cliente.
Cubierta controlada, ventanas, toques, iluminación, portaconectores y conjuntos de conectores para electrónica del cliente.
Interfaz física lista para instalar con obras de arte, sensores, circuitos, adhesivos o juntas y portadoras.
Habitación personalizada, acceso y frontales de equipo entregados a un conector de host definido y datum de la caja.

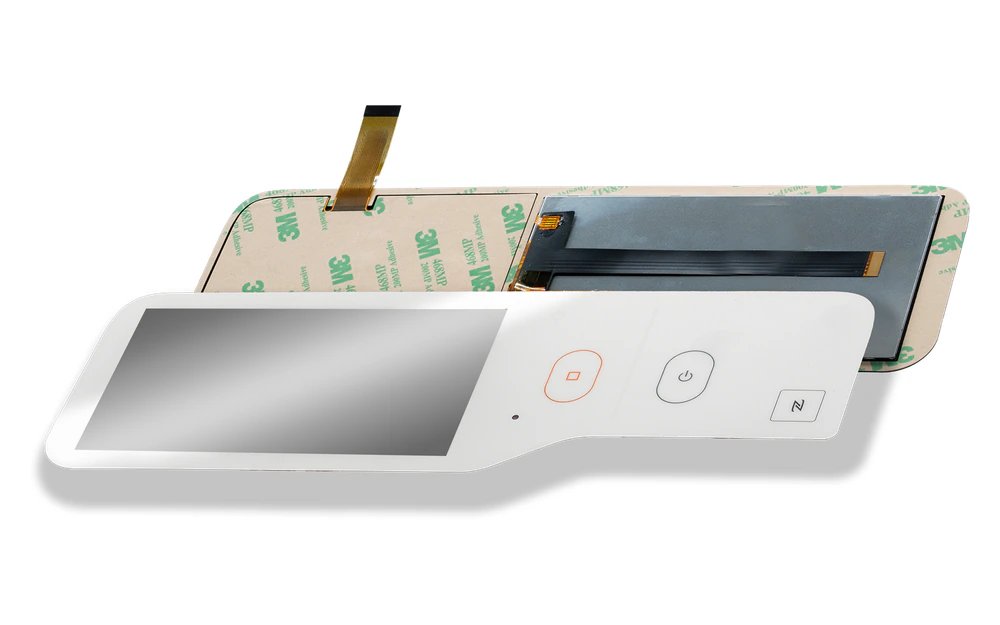

Subconjuntos frontales físicos coordinados con pantalla del cliente, electrónica de host, montaje y validación.
Frentes personalizados para integradores de sistemas que retienen la responsabilidad del procesador, el tiempo de ejecución, el PLC y toda la máquina.
La cita sólo puede ser precisa cuando las piezas suministradas, las piezas del cliente, las interfaces de entrega, las pruebas y las exclusiones son visibles en el mismo paquete.
Es un subconjunto físico de operador-frente liberado que puede combinar la cubierta, gráficos, sensores, circuitos, conectores, ventanas, iluminación, unión, junta, portador, y pruebas definidas del panel frontal.
Sólo cuando se enumera explícitamente en la cotización, la factura de material, el dibujo de montaje y el alcance de prueba. Una ventana de visualización o relación de visualización no implica que JASPER suministra la pantalla.
No, a menos que cada elemento se agregue deliberadamente a un ámbito más amplio. Esta página se detiene en el subconjunto físico del operador-frente y sus interfaces definidas.
El proyecto puede definir controles visuales, dimensionales, de continuidad, táctiles, de iluminación, de comunicación o de fijación en el borde del panel frontal. Estas comprobaciones no sustituyen a la validación del sistema terminado.
Utilice la ruta de montaje HMI cuando la responsabilidad debe extenderse a través de pantallas suministradas, electrónica del procesador, cableado más amplio, software o integración de tiempo de ejecución, módulos de carcasa o validación funcional de nivel superior.
Compare la responsabilidad de solo sensor, ventana de visualización, retroiluminación, PCAP y panel frontal.
Revisar recurso
Concéntrese en una región de visualización transparente y en los controles capacitivos fijos circundantes.
Revisar recurso
Revise la ruta más amplia cuando se suministra pantalla, electrónica, cableado interno, montaje o controles de nivel de montaje deben extenderse más allá del panel frontal.
Revisar recursoJASPER puede revisar la cubierta, impresión, sensor, PCB o FPC, conector, ventana de visualización, iluminación, enlace, junta, portador, evidencia de función, embalaje y controles de cambio como un subensamblaje del panel frontal.
Compartir los fundamentos del proyecto. JASPER revisará los riesgos de pila, materiales, conector, cantidad y producción.
