Un teclado de silicona grabado con láser depende del material base, recubrimiento opaco, arte vectorial, apertura láser, registro de leyendas, apariencia alimentada y sin energía, zona de desgaste, limpiador y mantenimiento del primer artículo trabajando como un sistema de superficie liberado.
Un teclado de silicona grabado con láser normalmente comienza con una base moldeada seleccionada y un sistema de superficie opaco o contrastante. El láser elimina un área controlada de la superficie para revelar la leyenda, ventana de transmisión o color que se pretende debajo.
El proceso no repara obras de arte débiles o un recubrimiento incontrolado. Ancho de línea, forma de esquina, escala, construcción de recubrimiento, curvatura de claves, enfoque láser, registro, transmisión de base, posición LED, limpieza y desgaste del operador afectan todos los resultados.
Utilice esta ruta cuando la calidad de la leyenda abierta es el riesgo principal de liberación. Utilice la ruta retroiluminada cuando la ruta óptica completa domina, y utilice la ruta de montaje cuando JASPER también debe ser dueño del circuito, LEDs, conector, portador y función final.
Un símbolo limpio es el resultado de entradas controladas, no un ajuste de láser genérico.
Libera el color base, la dirección de transmisión, el espesor local, la textura moldeada, la geometría y el límite de sustitución.
Modo de fallaLa leyenda abierta cambia de color o brillo después de un cambio de material no revisado.
Secuencia de capa de control, opacidad, color, cobertura, superficie, adherencia, cura y tratamiento de bordes.
Modo de fallaLos agujeros, las esquinas delgadas o la cobertura inconsistente crean brillo no deseado.
Libera las rutas reales, escala, características mínimas, ancho de línea, posición, orientación y revisión.
Modo de fallaUna prueba de raster o nombre de fuente produce un símbolo de producción diferente.
Definir el resultado visible, registro, calidad de borde, límite de profundidad, control de residuos y método de inspección.
Modo de fallaEl proceso corta muy poco, expone la capa equivocada o daña la base.
Nombre LED, PCB, voltaje, luz ambiente, ángulo de visión, distancia, y estado alimentado o no alimentado.
Modo de fallaUna leyenda pasa en una fotografía pero falla en el producto instalado.
Identificar zonas de contacto, limpia, ruta de abrasión, contacto superficial, manejo y recalificación de disparadores.
Modo de fallaEl recubrimiento pule, levanta o se abre en una zona iluminada no deseada.
El dibujo debe describir lo que el operador ve y conectar ese resultado a las condiciones de control de material, recubrimiento, láser, luz y inspección.
| decisión | Opciones para revisar | Pregunta de liberación |
|---|---|---|
| Resultado de la leyenda | Símbolo opaco, símbolo transmitido, revelar color, ventana indicadora, esquema o resultado combinado | ¿Qué forma y estado exactos debe ver el operador? |
| Construcción de bases | Silicona de colores seleccionados, silicona translúcida, ruta multicolor, inserción o sustrato definido por proyecto | ¿Qué material y geometría local están debajo del revestimiento abierto? |
| Pila de superficie | Primer, capa de color, capa opaca, capa protectora, textura, brillo o capas combinadas | ¿Qué capa se retira y qué capas deben permanecer intactas? |
| Geometría de la obra de arte | Rutas vectoriales, anchos de línea, radios, contadores, espaciamiento, alineación, curvatura de teclas y orientación | ¿Qué archivo controlado impulsa la producción y la inspección? |
| Condición óptica | Paquete LED, ubicación, unidad, PCB, carcasa, ambiente, ángulo de visión, y contraste fuera de estado | ¿Qué condición instalada crea la apariencia aprobada? |
| Evidencia de aprobación | Primer artículo, maestro retenido, imágenes, sobreimpresión de medición, muestra más limpia y muestra de desgaste | ¿Qué pruebas autorizan los cambios en la producción y el proceso posterior? |

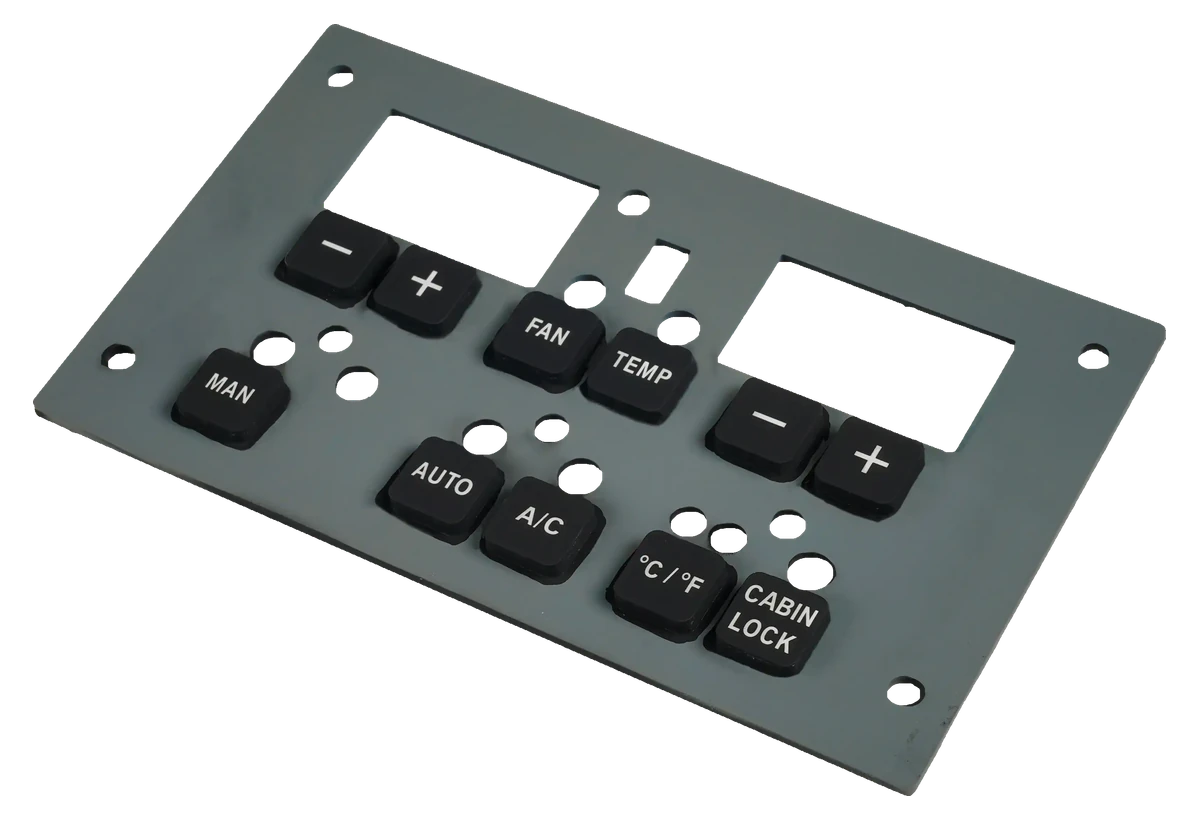

La obra de arte que se equilibra en una pantalla plana puede aparecer comprimida, desplazada o desnivelada en una tecla inclinada o abovedada. El archivo de producción debe revisarse contra la superficie tridimensional moldeada y la dirección de visualización prevista.
La calidad del láser no puede separarse de la cobertura y adhesión del recubrimiento. El primer artículo debe mostrar la superficie no procesada, la leyenda abierta, el resultado limpio, el estado de alimentación y el desgaste o la exposición química definidos por el proyecto.
Apariencia, color, contraste, símbolos críticos y condiciones de visión independientes y sin energía.
Alinear la base de silicona, geometría moldeada, secuencia de recubrimiento, opacidad, textura, brillo, borde y limpiador.
Bloquear rutas, escala, ancho de línea, orientación, registro, revisión y la relación con cada tecla.
Compruebe el recubrimiento, el borde de la leyenda, el color, la transmisión de luz, la legibilidad, el ajuste, la limpieza y la evidencia de desgaste del proyecto.
Material de bloqueo, recubrimiento, programa láser, accesorio, condición de inspección, muestra retenida, y los disparadores de cambio.
Revise la geometría vectorial, enfoque, curvatura clave, construcción de revestimiento, apertura láser, residuos y aumento de inspección.
Compruebe la opacidad del recubrimiento, los agujeros, la cobertura del borde, la profundidad del láser, la transmisión de la base y la salida del LED.
Revisión de piezas fijando, moldeando datum, registrando obras, geometría clave y dirección de visión de recinto.
Revisa la zona táctil, la adherencia al revestimiento, la ruta de abrasión, el borde de la llave, el brillo y la capa protectora.
Asientos de lectura nocturna, consola, mando a distancia y símbolos de vehículos especiales en llaves moldeadas.
Leyendas controladas revisadas con limpieza, revestimiento, iluminación e información instalada.
Llaves levantadas con símbolos duraderos para equipos de campo, sistemas de prueba y maquinaria.
Controles iluminados cuyos límites de recubrimiento, UV, humedad, limpieza y cerramiento están definidos.
PIN pads, controles de alarma y mandos a distancia con visibilidad nocturna controlada y zonas táctiles.
Controles moldeados que combinan color, símbolos, iluminación de estado y obras de arte de producción repetidas.
Las primeras obras de arte, geometría clave, dirección de revestimiento e información de iluminación son suficientes para identificar dónde la leyenda o pila de superficie necesita desarrollo.

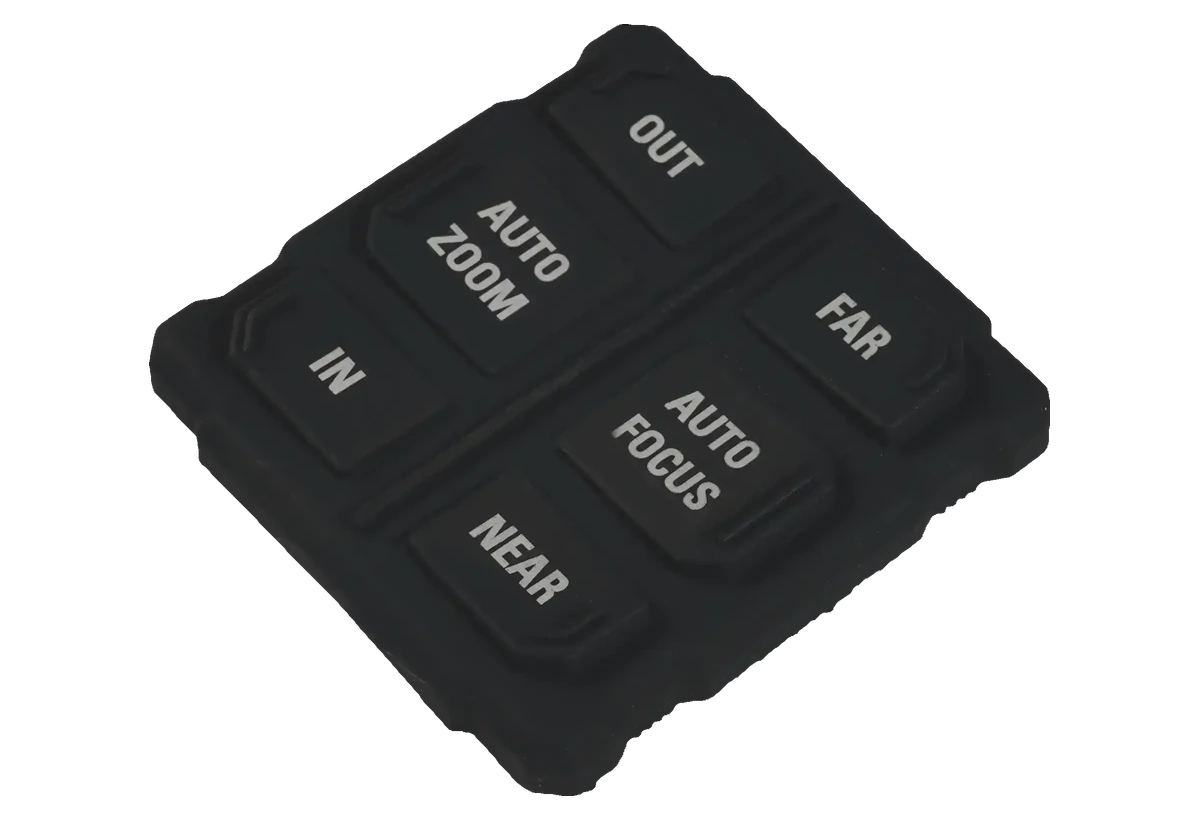

Es un teclado de silicona moldeado cuyo recubrimiento de superficie controlado es selectivamente abierto por láser para revelar una leyenda, símbolo, área de transmisión o capa de contraste debajo.
Sí, cuando el material base, la opacidad de revestimiento, la obra de arte abierta, LED, PCB, distancia, barreras, la carcasa, y condición de visualización se desarrollan y aprueban como un sistema óptico.
Enviar rutas vectoriales en AI, PDF, EPS, SVG, u otro formato vectorial controlado, además del dibujo del teclado, posiciones de símbolos, colores, estado alimentado y revisión.
Definir la zona táctil del operador, el método de contacto, la abrasión o simulación de uso, condición de inspección, estado de muestra y pruebas de aceptación para el proyecto. Evite una reclamación de desgaste universal sin esas entradas.
Aprobar apariencia de recubrimiento, color, textura, forma de leyenda, registro, calidad de borde, potencia y legibilidad no alimentada, fuga de luz, respuesta de limpieza, ajuste y la referencia retenida.
Revise la trayectoria completa del LED a la leyenda cuando la uniformidad óptica es el riesgo principal.
Revisar recurso
Extienda la responsabilidad a través de PCB, LEDs, conector, portador y la inspección funcional final.
Revisar recurso
Compare las fuentes de luz, ventanas, barreras, estados alimentados y condiciones de visualización.
Revisar recursoJASPER puede revisar la superficie moldeada, revestimiento, apertura láser, arte de la leyenda, trayectoria del LED, limpieza, pruebas de desgaste, y conserva el primer artículo como un teclado de silicona grabado con láser.
