Interruptores de membrana personalizados
Los interruptores de membrana personalizados combinan la superposición impresa, el espaciador, el circuito, las teclas táctiles o no táctiles, la cola flexible, el conector, el adhesivo y el ajuste de la caja en una interfaz OEM.
Revisión de Ingeniería + Planificación de Cumplimiento
Revisión de dibujo Definición de pila Validación de muestra Liberación de producción
¿Qué es un interruptor de membrana personalizado?
Un interruptor de membrana personalizado es un conjunto de interruptor eléctrico de bajo perfil construido alrededor de una superposición gráfica impresa y un circuito flexible. La geometría, arte, sensación de llave, cola, conector, iluminación, adhesivo y detalles de sellado se desarrollan para el recinto del comprador.
A diferencia de un teclado estándar, la pila completa es controlada por el dibujo OEM. Esto permite combinar ventanas de visualización, iconos de frente muerto, teclas táctiles o no táctiles, LEDs, blindaje y enrutamiento de circuitos personalizados en una interfaz unida.
Aplicaciones comunes para interruptores de membrana personalizados:
- equipo e instrumentación industriales
- dispositivos médicos y de diagnóstico
- mandos de aparatos y edificios
- interfaces de acceso, seguridad, quiosco y venta
- electrónica marina, al aire libre y del vehículo
Los mejores proyectos de interruptor de membrana personalizados se revisan dentro del recinto real antes de la herramienta. Eso expone los conflictos de cola, conector, ventana, adhesivo y key-feel mientras que todavía son baratos de corregir.
Capacidades de conmutación personalizadas de membrana
Utilice estos rangos de capacidad comunes como referencia de diseño temprano. Las dimensiones finales, tolerancias, materiales y pruebas se confirman contra el dibujo y aplicación aprobados.
| Característica | Opciones típicas | Enfoque de revisión de diseño |
|---|---|---|
| Superposición | PET o policarbonato | Acabado, vida flexible, productos químicos, ventanas, grabado en relieve |
| Circuito | Plata impresa, carbono, PCB o FPC | Matriz, resistencia, blindaje, componentes, almohadillas de prueba |
| Comentarios clave | Táctil o no tactilo | Curva de fuerza, tamaño de la cúpula, tono clave, flujo de trabajo del operador |
| Iluminación | LED, guía de luz o iconos de frente muerto | Brillo, fugas, polaridad, voltaje, ángulo de visión |
| Cola y conector | ZIF, cabezal de alfiler, crimp, pestañas de soldadura, personalizada | Dirección de salida, radio de curvatura, espacio de alojamiento |
| Sellado | Perímetro específico de la aplicación y sellado de la cola | Terreno adhesivo, planitud del recinto, ventilación, objetivo IP |
| Pruebas | Continuidad, resistencia, accionamiento, visual, funcional | Criterios controlados, instalación, plan de muestreo, registros |
Consejo de producción: aprobar el interruptor en el recinto final con el conector real, visualización, método de limpieza y presión de instalación.
Obtener una revisión de diseño del interruptor de membrana
Envíe el esquema, mapa clave, dirección de la cola, conector, entorno y cantidad. Revisión de ingeniería puede identificar conflictos de pila antes de la herramienta de muestra.
Enviar dibujo

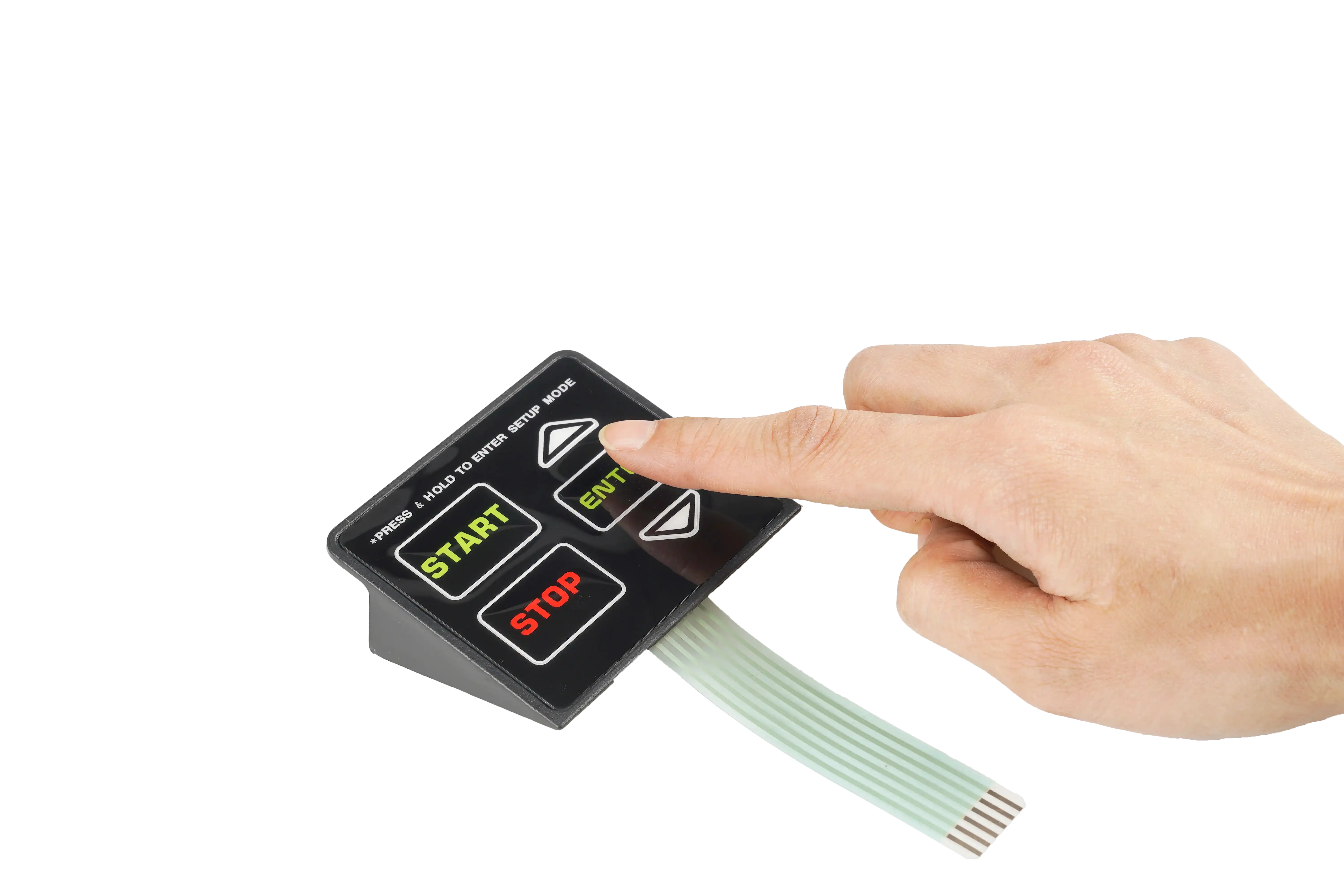

Guía definitiva de los interruptores de membrana personalizados
Utilice la guía de diseño para revisar la película superpuesta, ventilación del espaciador, enrutamiento de circuitos, tacto táctil, retroiluminación, adhesivo, cola y decisiones de conector.

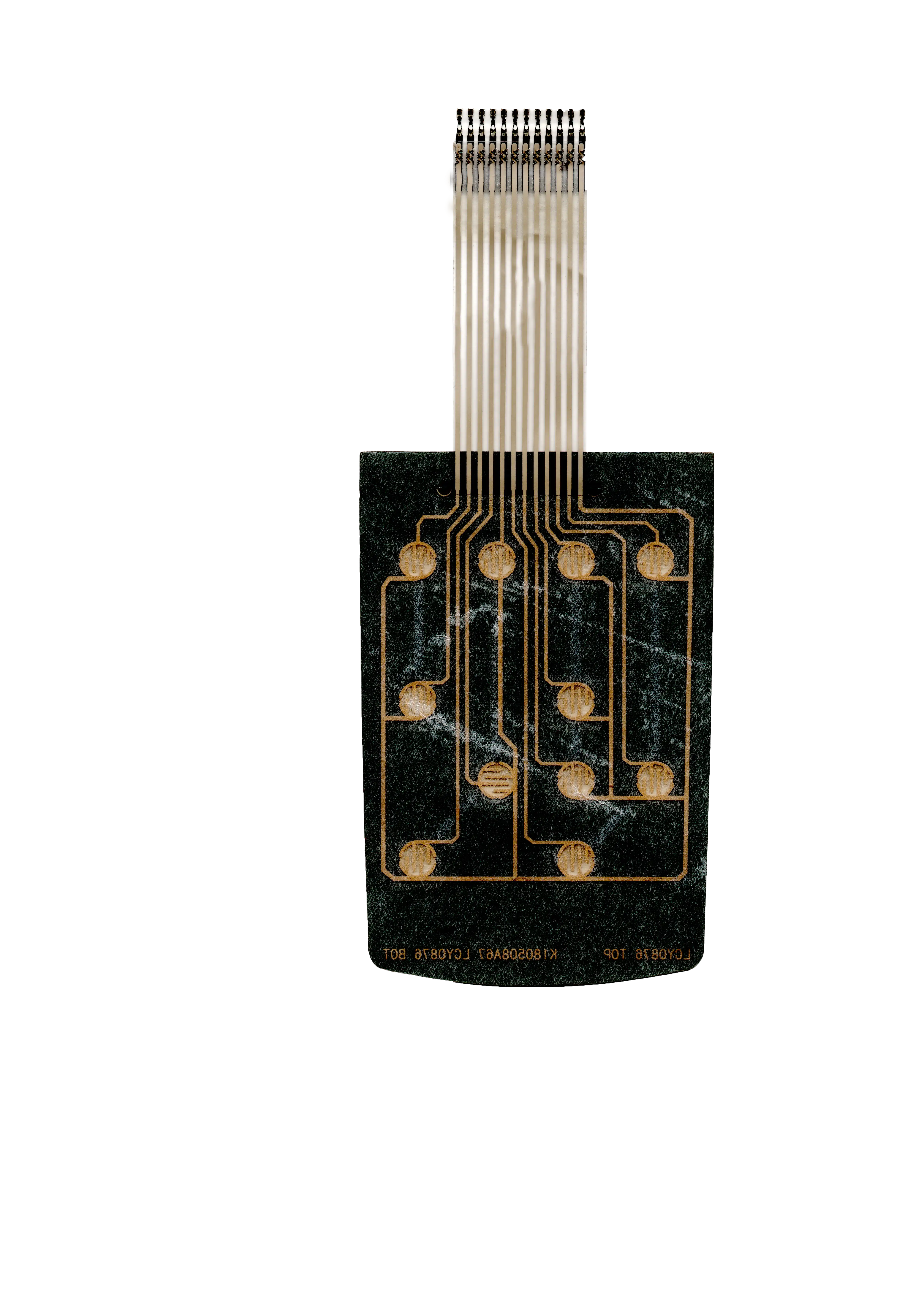

Materiales de conmutación de membrana
La selección de materiales afecta la apariencia, la vida flex, la resistencia química, la sensación de accionamiento, la adhesión, el rendimiento eléctrico y el rendimiento de montaje.
Películas superpuestas
- PET
- policarbonato
- Películas con recubrimiento duro
- Acabados con brillo, mate y textura
Opciones de circuito
- Tinta plateada impresa.
- contactos de carbono
- circuitos de PCB
- circuitos FPC
Componentes de la pila
- Películas espaciadoras
- Cúpulas metálicas
- LEDs y guías luminosas
- Capas de blindaje EMI
Conexión y conexión
- Adhesivos acrílicos
- Adhesivos de espuma
- Conectores ZIF
- Encabezados y terminales personalizados
Opciones de acabado de superficie de superposición gráfica
El tratamiento de superficie debe seleccionarse en torno a la legibilidad, limpieza, deslumbramiento, exposición a arañazos, marcaje y la interacción del usuario con las áreas clave.
| Brillo | Alta claridad y color impreso saturado |
|---|---|
| Mate | Disminución del brillo de los paneles del operador |
| texturizado | Mejora de la manipulación y de la apariencia controlada |
| Brillo selectivo | Ventanas o iconos de brillo dentro de un panel mate |
| Capa dura | Abrasión adicional y resistencia química |
| Frente muerto | Iconos o leyendas visibles sólo cuando se iluminan |
Inspecciones de calidad y opciones de acabado para interruptores de membrana personalizados
Los requisitos de inspección se acuerdan antes de la producción, por lo que los criterios cosméticos, eléctricos, táctiles, dimensionales y de montaje utilizan la misma norma aprobada.
Inspecciones de calidad disponibles para pedidos de producción de OEM
- Ensayos de continuidad y resistencia
- Controles de fuerza de accionamiento y táctiles
- Inspección dimensional y de la ubicación de la cola
- overlay color, impresión, ventana, y la revisión cosmética
- adherencia, iluminación, conector y controles funcionales
Opciones de montaje y procesamiento posterior
- adhesivo trasero y aplicación de desprendimiento
- LED, cúpula, blindaje y montaje de conectores
- Integración de PCB o FPC
- Junta, ventana de visualización y montaje de paneles delanteros
- película protectora, etiquetado y embalaje personalizado
¿Prototipo o fabricación de producción?
Prototype se centra en el ajuste, arte, tacto, iluminación, enrutamiento de cola y montaje de recintos. La fabricación de producción añade materiales controlados, registros de revisión, accesorios de inspección, embalaje y requisitos de repetibilidad.

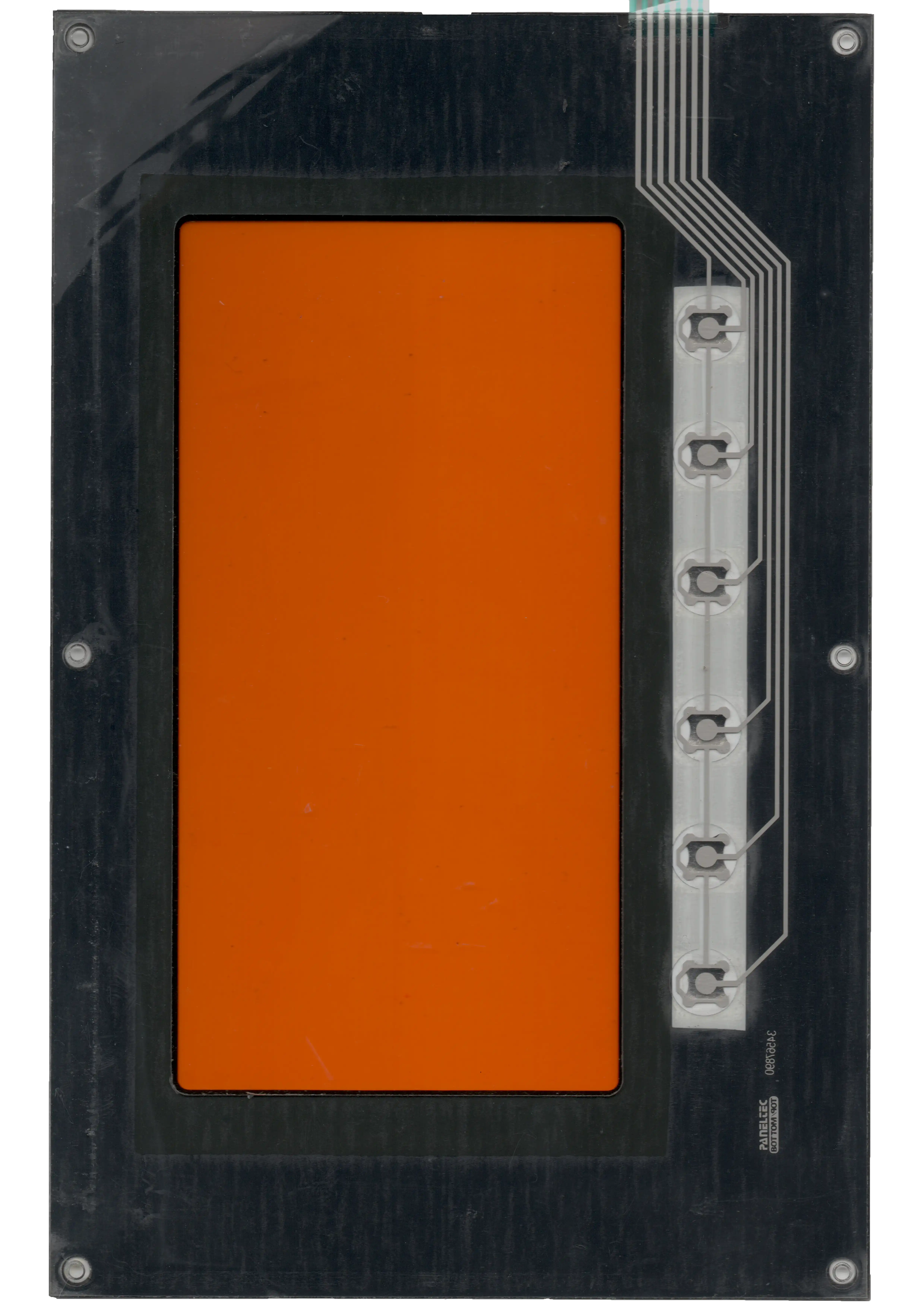

Iniciar revisión de producciónDiseño para la fabricación del kit de herramientas
Utilice listas de verificación prácticas para el paquete de dibujo, selección de materiales, enrutamiento de conectores, diseño impermeable y aprobación de muestras.
Solicitar revisión de DFM
¿Cómo funciona un interruptor de membrana personalizado?
La superposición impresa define la interfaz visible y protege las capas inferiores. Un espaciador crea el espacio de aire controlado entre los contactos superiores e inferiores del circuito. Pulsar una tecla flexiona la superposición o cúpula metálica para que los contactos conductores cierren el circuito asignado.
El circuito conduce cada llave a una cola y conector flexible. Las versiones táctiles utilizan cúpulas metálicas o estructuras formadas para la retroalimentación rápida. Las versiones no táctiles se basan en el viaje de superposición y la confirmación visual externa, audible o software.
Se añaden iluminación, blindaje, ventanas de visualización, adhesivos y capas de sellado alrededor de la estructura de conmutación. El montaje final se une al recinto, por lo que la planitud de la superficie, el espacio de la cola, la posición del conector y la presión de instalación afectan directamente el rendimiento.
Preguntas frecuentes sobre los interruptores de membrana personalizados
¿Qué información se necesita para citar un interruptor de membrana personalizado?
Envíe el esquema del panel, mapa clave, arte, salida de la cola, conector o pinout, superficie del recinto, entorno, cantidad y objetivo de muestra. Los dibujos tempranos son útiles incluso cuando cada tolerancia no es final.
¿Debe la superposición utilizar PET o policarbonato?
El PET se selecciona comúnmente para flexión repetida, exposición química y áreas clave duraderas. El policarbonato puede adaptarse a los requisitos de forma o gráfico seleccionados. La elección final depende del acabado, relieve, limpieza, ventanas y expectativas de vida.
¿Se pueden integrar LEDs, blindaje o circuitos PCB y FPC?
Sí. Liberar la altura, voltaje, corriente, polaridad, puesta a tierra, conector, pinout, separación de recintos y criterios de prueba para que las características eléctricas añadidas coincidan con la pila mecánica.
¿Cómo se revisa un límite de interruptor de membrana impermeable?
Revise el límite completo instalado: adhesivo perimetral, esquinas, cortes, salida de la cola, ventilación, área de conector, planitud de la vivienda, exposición de limpieza y el objetivo exacto de IP o salpicadura.
¿Qué debe aprobarse en la primera muestra?
Aprobar obras de arte, color, textura, ventanas, sensación de llave, consistencia de fuerza, estados LED, enrutamiento de cola, acceso al conector, ajuste de adhesivo, alineación de la carcasa y las comprobaciones eléctricas y visuales acordadas.
¿Puede el JASPER soportar tanto prototipos como la producción de OEM?
Sí. El trabajo de prototipo valida el diseño y el ajuste instalado. La versión de producción añade archivos controlados, materiales, accesorios, límites de inspección, registros de lote, embalaje y control de cambio.
