Conectores para teclados de membrana: diseño del cable flexible

Un conector para teclado de membrana no se reduce a una carcasa de plástico elegida de un catálogo. Es un sistema formado por el cable flexible, el paso y la cara de los contactos, el refuerzo, el pinout, el punto de salida, el recorrido, el alivio de tensión y el conector de la placa. Todo debe cerrarse como un conjunto antes de fabricar prototipos y validarse en la trayectoria real de montaje, no solo con el panel extendido sobre una mesa.

Última actualización: 3 de agosto de 2026

---

Los detalles que deciden si un teclado encaja a la primera rara vez están en los colores de la gráfica. Se encuentran en el punto donde el cable flexible sale del panel y llega a la electrónica. Esta guía se dirige a equipos OEM de ingeniería mecánica, electrónica y de calidad que especifican la interconexión de un teclado de membrana con PCB o FPC. JASPER Electronics, fabricante de teclados de membrana y conjuntos HMI, preparó el contenido. La revisión del conector de placa y del recorrido por la carcasa se presenta como una opción de ingeniería; los criterios sirven con cualquier fabricante.

---

1. Por qué el conector y el cable flexible fallan al final del proyecto

Un teclado puede superar la prueba de continuidad en plano y quedar abierto después del primer plegado dentro de la carcasa. Los circuitos abiertos, las teclas intermitentes, una cara de contacto invertida o el retrabajo de montaje suelen nacer en la interconexión, no debajo del grafismo. CSI Keyboards, Crisvex y otras guías de opciones tratan la terminación como una característica de producto; el problema real aparece cuando la envolvente obliga a formar un pliegue que nunca estuvo en el plano.

Varias decisiones quedan bloqueadas antes de lo que parece. El punto de salida y la longitud condicionan el trazado del circuito y el contorno del adhesivo. El paso y el número de contactos fijan la huella del conector en la PCB. La cara de contacto y el espesor del refuerzo determinan la inserción en el actuador ZIF o FFC. El responsable del pinout debe alinear la matriz de teclas con el firmware del controlador. Una modificación aparentemente menor al final puede obligar a rehacer artes, troqueles de separadores y útiles de inspección.

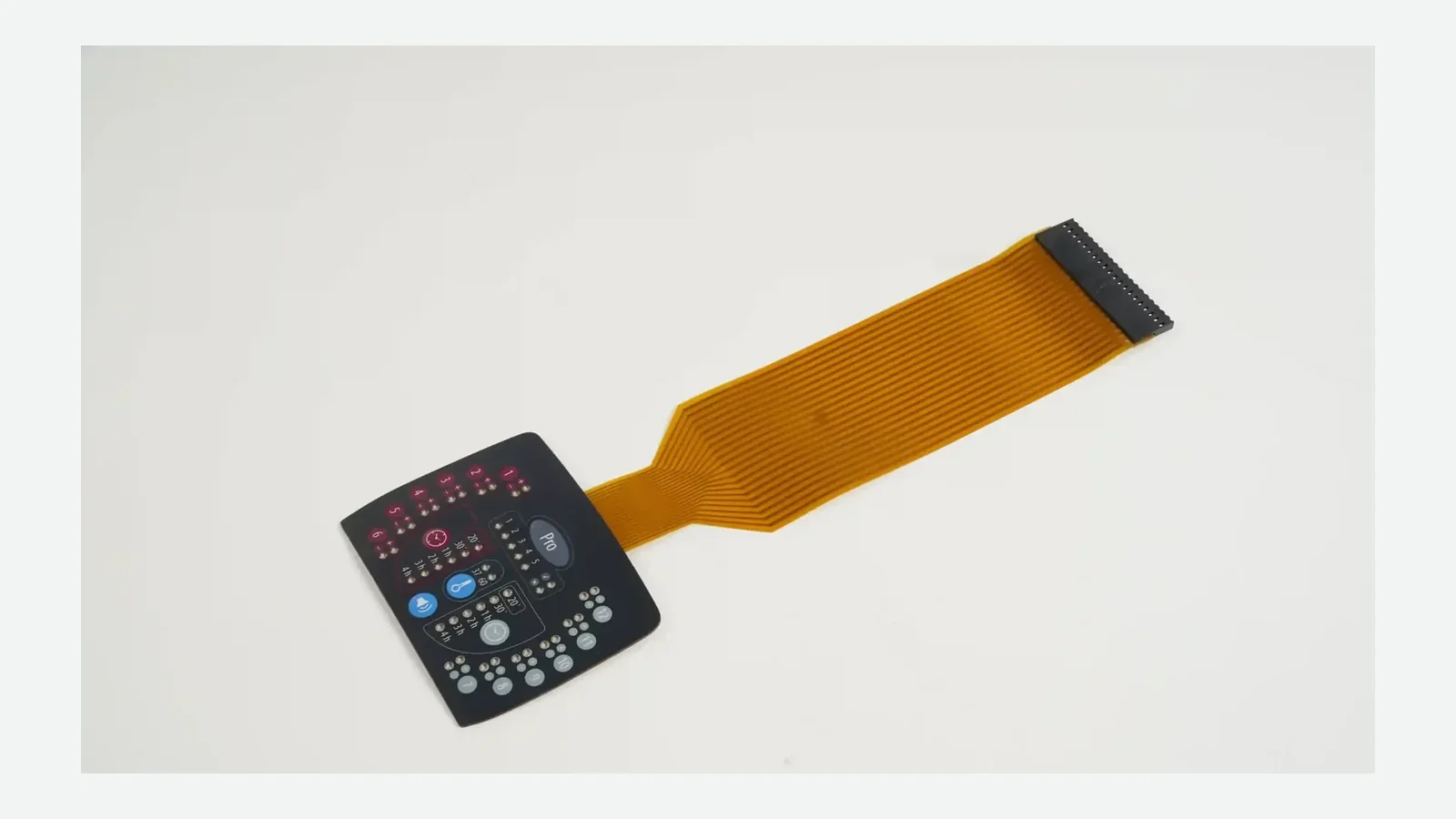

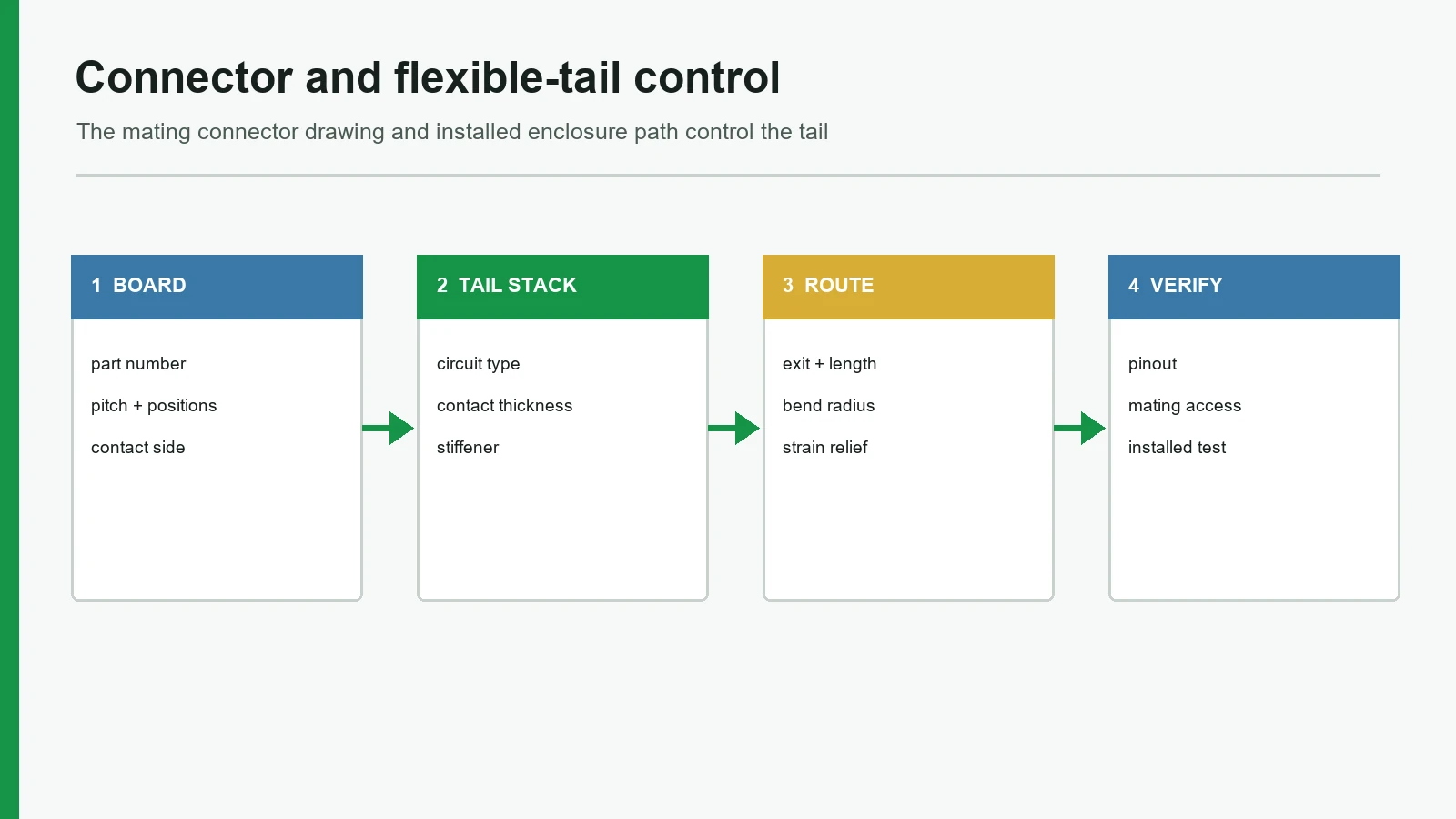

El control consiste en cerrar nueve decisiones, seguir una secuencia desde el conector de placa hasta la comprobación en la trayectoria instalada y compartir un paquete de revisión completo.

---

2. Nueve criterios para elegir un conector para teclado de membrana

Cada criterio funciona como una puerta de liberación. Una señal favorable indica que el conjunto puede avanzar. Una señal de alarma justifica detener el prototipo aunque la gráfica frontal ya esté aprobada.

2.1 Identificar quién controla el conector de acoplamiento

El plano debe nombrar la pieza montada en la placa. El plano manda. La indicación «tipo ZIF» no define un conector para teclado de membrana. El dibujo del fabricante gobierna el paso, la posición de acoplamiento del contacto, la orientación, el tipo de actuador y la construcción flexible admitida.

El producto TE Connectivity 1-2013496-0, por ejemplo, indica un paso entre ejes de 0,3 mm (0.012 in), contacto inferior, montaje acodado sobre PCB y actuador FPC con cierre abatible posterior. Son campos que deben coincidir con el extremo del cable; no se pueden sustituir por una descripción verbal. El plano seleccionado para el proyecto sigue siendo la autoridad incluso si esa referencia de ejemplo queda obsoleta o es reemplazada.

Señal favorable: fabricante, serie o referencia, revisión, ficha o plano, y responsable de la huella en la PCB anfitriona.

Señal de alarma: «cualquier ZIF de 1,0 mm», sin referencia, espesor aceptado ni cara de contacto.

2.2 Cerrar el paso y el número de contactos

El paso es la distancia entre centros de contactos contiguos. No es negociable. El número de contactos incluye todas las líneas que salen por el cable: filas, columnas, comunes, masas, LED y retornos de blindaje. Las guías de teclados de membrana y las páginas de opciones de CSI Keyboards mencionan con frecuencia familias de 1,0 mm, 1,25 mm y 2,54 mm (0.100 in) para extremos desnudos ZIF y carcasas de pines. Los catálogos Molex Easy-On FFC/FPC ofrecen más combinaciones de paso para conectores de placa. Ninguno de esos valores es un ajuste universal.

Señal favorable: paso y número de posiciones coinciden con la referencia elegida; anchura y longitud de inserción proceden de su plano.

Señal de alarma: reutilizar el paso del producto anterior cuando la nueva placa tiene otra huella.

2.3 Definir cara de contacto, orientación y actuador

La cara de contacto determina qué lado del cable queda frente a los terminales del conector. La cara importa. La orientación y el tipo de actuador —por ejemplo, un cierre abatible posterior frente a otros cierres FPC— determinan cómo se introduce y se bloquea el flexible. Si se invierte la cara, el cable puede parecer bien asentado y continuar eléctricamente abierto.

Señal favorable: el plano muestra la cara conductora, la dirección de inserción, cualquier elemento de polarización y los estados abierto/cerrado del actuador que se inspeccionarán.

Señal de alarma: solo se especifica el número de pines; faltan la cara, la dirección y una sección o imagen del conjunto acoplado.

2.4 Ajustar el refuerzo al espesor flexible admitido

En una conexión ZIF/FFC con extremo desnudo, el refuerzo o rigidizador aporta rigidez para insertar el cable y mantener los contactos coplanares. El espesor manda. El material, la longitud del refuerzo y el espesor total deben quedar dentro de la ventana que admite el conector. Un extremo demasiado blando se abomba; uno demasiado grueso impide cerrar el actuador o reduce el barrido correcto de los contactos.

Señal favorable: material y espesor del refuerzo vinculados al plano del conector; acabado de los contactos definido para el rozamiento previsto.

Señal de alarma: una nota genérica «añadir refuerzo», sin espesor, prolongación detrás de los contactos ni prueba con una muestra del conector de producción.

2.5 Dimensionar salida, longitud y anchura por el recorrido real

El borde de salida y su posición a lo largo de ese borde determinan cómo convergen las pistas y si el adhesivo queda libre del pliegue. La carcasa decide. La longitud desarrollada debe seguir la carcasa real: columnas de tornillo, nervios, apoyos de junta, ventanas de display y tapas de servicio. No debe tomarse la distancia más corta en un PDF plano. La anchura debe alojar paso y número de vías sin vulnerar las reglas de impresión o cobre.

Señal favorable: salida acotada sobre el contorno del panel, longitud desarrollada con puntos de cambio de dirección y separación documentada respecto a bordes de sellado.

Señal de alarma: longitud calculada como distancia en el aire entre panel y PCB, sin una sección de la carcasa.

2.6 Especificar radio de curvatura y alivio de tensión sin inventar un valor universal

El radio de curvatura del cable flexible no es un único número de catálogo válido para cualquier apilado. No existe un atajo. Las pistas de plata impresas sobre PET y un FPC de cobre soportan de forma distinta un plegado severo. Los puntos de mayor riesgo son la salida del panel y el escalón donde empieza el refuerzo. El anclaje, una curva apoyada o un bucle de servicio controlado reparten la carga para que un tirón o una intervención no agrieten las pistas.

Señal favorable: recorrido de curvatura dibujado dentro de la envolvente; intención mínima descrita como «sin pliegue vivo en la salida» y «apoyo en la transición del refuerzo»; prueba de plegado del prototipo antes de aprobar.

Señal de alarma: pliegue de 90° contra una arista de plástico, sin alivio y sin continuidad comprobada después de instalar.

2.7 Elegir entre PET con plata impresa y FPC de cobre

La construcción habitual de muchos teclados industriales consiste en plata o carbono impresos sobre PET y un extremo reforzado desnudo que entra en un ZIF de placa. El contexto eléctrico decide. Un FPC de cobre —o una interconexión FPC de mayor densidad— se justifica cuando la densidad de pistas, la corriente, la longitud o el blindaje del diseño superan lo que puede resolver con limpieza el circuito impreso en plata. Los conjuntos soportados por PCB y los conjuntos HMI con PCB/FPC también cambian la posición del conector, la altura y el acceso de prueba.

Señal favorable: tecnología elegida según densidad de matriz, corriente de LED o retroiluminación, longitud y necesidades EMC; familia de conector compatible con el apilado.

Señal de alarma: pedir FPC de cobre «por calidad» cuando un extremo ZIF de plata y pocas vías ya acopla la placa y facilita el mantenimiento.

2.8 Asignar un único responsable al pinout

El pin 1 debe significar lo mismo en el arte del circuito, el útil de prueba y el firmware. Un responsable basta. El pinout se congela después de revisar juntos el conector, la cara de contacto, el espesor flexible admitido y el volumen disponible para el recorrido. Mantener flexibilidad al principio puede ayudar al trazado; intercambiar señales tarde y sin control crea errores de interfaz que parecen «teclados defectuosos».

Señal favorable: mapa de pines controlado por revisión, con propietario e identificación de líneas LED, comunes y blindaje.

Señal de alarma: matriz representada solo en la gráfica, mientras el extremo del conector se numera de dos maneras en distintos correos.

2.9 Validar acceso, secuencia de montaje y trayectoria instalada

Si el conector solo es accesible antes de colocar una tapa que no se vuelve a abrir, la estrategia de servicio ya está decidida. La secuencia también diseña. Debe indicar cuándo se forma el cable, cuándo se cierra el actuador y quién verifica el asentamiento. La continuidad con la muestra extendida es necesaria, pero no suficiente. El plan de pruebas de calidad debe incluir la condición plegada e instalada cuando esa sea la condición de uso.

Señal favorable: secuencia escrita, fotografías o secciones de acceso y matriz de ensayo con comprobación posterior al plegado.

Señal de alarma: aceptación exclusiva en banco para un cable que la línea formará dentro de una carcasa estrecha.

---

3. Opciones de terminación según la interfaz receptora

No existe una terminación «mejor» en abstracto. No hay una ganadora universal. La interfaz que recibe el cable, el espacio disponible y el modelo de mantenimiento deciden.

También existen familias industriales para membranas comercializadas con paso de 2,54 mm; la gama Clincher de Amphenol Communications Solutions es un ejemplo público de ese posicionamiento. Cada serie sigue controlada por su plano. No deben copiarse cifras de ciclos, corriente ni IP65/IP67/IP68 de una página comercial al plano del teclado sin validación propia sobre la envolvente montada.

Recorrido textual de un extremo desnudo típico; la geometría cambia por proyecto:

Área gráfica y teclas
  -> convergencia de pistas hacia el borde
  -> salida del cable flexible en una posición acotada
  -> tramo libre por el recorrido de la carcasa
  -> zona de curvatura apoyada, sin pliegue vivo
  -> anclaje de alivio o bucle de servicio, si procede
  -> inicio del refuerzo
  -> pads de contacto: paso, posiciones y cara
  -> inserción en el conector de placa identificado
     (actuador abierto -> cerrado)
  -> continuidad y función en la trayectoria instalada

---

4. Proceso para especificar conector y cable flexible

Paso 1. Capturar el conector de placa antes de redibujar el cable

Reunir el plano o la ficha del componente de acoplamiento. Registrar paso, posiciones, cara de contacto, orientación, tipo de actuador y espesor flexible aceptado. Si la PCB aún no está congelada, listar las huellas candidatas y su envolvente mecánica.

Paso 2. Trazar el recorrido dentro de la carcasa

Desde la cara donde se pega el panel hasta el conector, marcar columnas, nervios, apoyos de junta, displays y tapas de servicio. Elegir borde de salida y longitud desarrollada siguiendo ese camino. Identificar dónde se forzaría una curva demasiado cerrada si el recorrido fuera incorrecto.

Paso 3. Escoger la clase de terminación desde la interfaz receptora

Aplicar la tabla del apartado 3. Conviene la opción con menor altura y menos procesos que aún cubra mantenimiento y vibración. No se añade una carcasa al teclado «para aumentar la fiabilidad» si la placa ya incorpora el ZIF correcto y la altura es crítica.

Paso 4. Cerrar a la vez refuerzo, cara de contacto y pinout

Acotar el extremo desde el plano del conector. Asignar el control del pin 1. Incluir LED, comunes y blindajes en el número de posiciones. Hacer coincidir la numeración del útil de ensayo y la del firmware.

Paso 5. Emitir un paquete de interconexión con la RFQ o la solicitud de muestra

La gráfica frontal no basta. El paquete mínimo contiene:

1. Fabricante, referencia, revisión y plano del conector.
2. Paso, posiciones, cara de contacto y dirección de inserción.
3. Salida, longitud, anchura y recorrido de plegado dentro de la carcasa.
4. Material y espesor previsto del refuerzo.
5. Mapa de pines con responsable y revisión.
6. Tecnología del circuito —plata impresa o FPC de cobre— y blindaje, si existe.
7. Secuencia de montaje y notas de acceso para mantenimiento.
8. Ensayos de aceptación en plano y en condición instalada.

Paso 6. Fabricar una muestra representativa de producción

Los materiales del extremo de contacto deben coincidir con la intención de serie. Cualquier sustitución debe declararse. Siempre que sea posible, el ajuste se comprueba con la referencia real del conector, no con una pieza parecida.

Paso 7. Comprobar en plano y después del montaje

La muestra patrón no se aprueba hasta que el recorrido instalado supere las comprobaciones que reproducen la fabricación y el uso previstos.

---

5. Señales de alarma que deben detener el prototipo

Estas condiciones pesan más que un precio unitario bajo o una gráfica ya terminada:

1. No existe referencia ni plano del conector de acoplamiento. «ZIF» no es una especificación.
2. Paso o número de pines copiados de otro producto sin confirmación de la placa.
3. Cara de contacto y dirección de inserción ausentes en el plano.
4. Refuerzo sin definir en un diseño de extremo desnudo.
5. Longitud medida en línea recta, no por el recorrido de la carcasa.
6. Pliegue vivo contra una arista sin concepto de alivio de tensión.
7. Pinout congelado en firmware antes de revisar conector y recorrido.
8. Solo se acepta continuidad en banco aunque el cable se plegará en producción.
9. Clasificación IP atribuida al teclado suelto porque la salida «parece sellada», en conflicto con el marco de envolvente de IEC 60529.
10. FPC de cobre sin motivo de densidad, corriente o EMC cuando un extremo ZIF de plata ya coincide con la placa.

Si quedan abiertas dos o más condiciones, deben retenerse el utillaje del cable representativo de producción y los materiales del extremo hasta cerrar el paquete.

---

6. Lista de comprobación para el plano del conector y del cable

Esta lista sirve como puerta antes de aprobar muestras:

1. Se indican fabricante, referencia y revisión del conector.
2. Paso, número de posiciones y anchura del cable coinciden con el plano.
3. Se anotan cara de contacto, dirección de inserción y tipo de actuador.
4. Se definen material, espesor y longitud del refuerzo respecto a los contactos.
5. El borde y el punto de salida se acotan sobre el panel.
6. La longitud desarrollada incluye el recorrido real y el bucle de servicio, si existe.
7. Se muestra o describe el radio de curvatura previsto y el método de alivio.
8. Se declara, con motivo, plata/carbono impresos o FPC de cobre.
9. El mapa de pines tiene un solo responsable y revisión; incluye LED, comunes y blindaje.
10. La secuencia de montaje y el acceso al acoplamiento están documentados.
11. Las pruebas eléctricas en plano e instaladas incluyen criterios de aceptación.
12. Cualquier afirmación de sellado cerca de la salida se vincula a una probeta de envolvente definida.

---

8. Qué compartir antes de aprobar la muestra

Las nueve decisiones deben quedar cerradas antes de pedir cables representativos de producción. La terminación adecuada es la que coincide con la placa y con la secuencia de montaje, no la que parece más contundente en un catálogo. Cuando el paquete esté listo, el fabricante del teclado debe recibir la referencia o el plano del conector y el recorrido por la envolvente. JASPER Electronics puede realizar esa revisión junto con otros proveedores de teclados de membrana y HMI.

CSI Keyboards y JN White publican introducciones útiles sobre familias de terminación; Crisvex ofrece una guía más extensa sobre cables y refuerzos. Son referencias de contexto, no sustitutos del plano de proyecto.

Siguiente paso: enviar el plano del conector, el pinout y la trayectoria dentro de la carcasa antes de aprobar la muestra. Se puede enviar el plano o solicitar una cotización con el paquete del paso 5.

Como lectura complementaria, la guía de diseño de teclados de membrana ayuda a cerrar el conjunto, y la lista de datos para una RFQ ordena la información que recibe el proveedor.

---

Fuentes controladas por plano

Este recurso se preparó para trabajos de especificación OEM en bestmembraneswitchs.com. No atribuye cifras inventadas de ciclos de acoplamiento, corriente, precio, MOQ ni clientes. Cuando se menciona una serie de TE Connectivity, Molex o Amphenol, el plano vigente del fabricante es siempre el documento de control.

Preguntas frecuentes

¿Qué es, en la práctica, un conector para teclado de membrana?

Es el sistema que une el circuito del teclado con la electrónica: cable flexible, geometría de contactos, refuerzo cuando procede, pinout y conector o método de terminación en la placa o el mazo. Especificar solo el nombre de una carcasa deja incompleta la interconexión.

¿Cuál es la conexión más habitual para un teclado de membrana?

Un extremo desnudo reforzado que entra en un ZIF o FFC de la placa es habitual cuando la PCB ya incorpora esa huella. Aun así, no sirve si la placa solo ofrece pines o un mazo. La elección empieza siempre por la interfaz receptora.

¿Qué debe incluir el plano del cable flexible de un teclado de membrana?

Debe incluir salida, longitud desarrollada, anchura, paso, posiciones, cara de contacto, refuerzo, curvatura, alivio de tensión, pinout y referencia al plano del conector. La longitud debe seguir la carcasa, no limitarse a la separación panel-placa de una vista plana.

¿Por qué importa el radio de curvatura del cable flexible?

Un pliegue cerrado concentra la deformación en conductores impresos o grabados. El daño puede aparecer después de instalar o tras varias intervenciones, aunque la primera prueba plana pase. Hay que diseñar un recorrido apoyado y repetir la continuidad después de un plegado representativo.

¿Qué es el refuerzo del extremo flexible?

Es una zona rigidizada en el extremo de contacto. Facilita la inserción en un conector ZIF/FFC y mantiene los contactos coplanares. Su material, espesor y longitud deben ajustarse al conjunto flexible que admite el conector seleccionado.

¿Cuándo conviene usar un cable FPC de cobre?

Cuando la densidad de pistas, la corriente, la longitud, el blindaje o la necesidad de soporte superan lo que puede resolver limpiamente un circuito de plata impresa sobre PET. Un FPC de cobre no implica por sí solo mayor calidad en un teclado industrial de pocas vías.

¿Puede personalizarse el paso de los contactos?

El paso debe corresponder a un conector de acoplamiento real. Una separación personalizada que no coincide con una familia disponible crea una interfaz específica difícil de mantener. Primero se elige una familia soportada y después se diseña el extremo según su plano.

¿Debe congelarse pronto el pinout?

Debe congelarse después de revisar juntos el conector, la cara de contacto, el espesor flexible aceptado y el espacio de recorrido. La flexibilidad inicial ayuda al trazado; los intercambios tardíos que no quedan registrados producen errores de interfaz en campo.

¿Qué información se envía para revisar el conector y el cable?

La ficha o el plano del conector, la huella o layout de PCB, secciones de la carcasa, salida y longitud propuestas, pinout, refuerzo, secuencia de montaje y requisitos de mantenimiento o sellado. La gráfica frontal por sí sola no permite revisar la interconexión.

¿Basta la clasificación IP del teclado para proteger la salida del cable?

No. IEC 60529 clasifica la protección de envolventes y probetas definidas. La salida, los adhesivos, las juntas, los tornillos y las uniones de la carcasa pueden formar parte del camino de fuga. La clasificación debe corresponder al conjunto montado.
