El panel debe explicar el aparato y formar parte de su diseño
El usuario juzga el acabado, la claridad y la lógica de control antes de conocer las capas internas. Por eso, el desarrollo comienza por lo que se ve, lo que aparece al encender el equipo y lo que debe repetirse en todos los modelos.
- 01Transmitir calidad incluso antes de encender
- El color, el acabado, el tinte de las ventanas, las leyendas impresas, las juntas y la relación con el bisel definen el producto antes de tocar un mando.
- 02Explicar cada estado activo
- Los iconos, indicadores, pantallas, gráficos dead-front, respuestas y software deben comunicar un mensaje coherente durante el funcionamiento.
- 03Mantener coherencia en toda la gama
- Las variantes de modelo, idioma, acabado y funciones necesitan un único patrón controlado para que la familia siga siendo reconocible sin mezclar artes ni piezas.
La categoría del aparato no basta para definir el panel frontal
Los equipos de lavado, cocción, refrigeración, tratamiento de aire, sobremesa y uso comercial someten la misma superficie visible a cargas distintas. Un pliego útil comienza por cómo el usuario se acerca, opera, limpia y reconoce el aparato.
Lavado de ropa y vajilla
Lavadoras, secadoras, equipos combinados, lavavajillas y aparatos compactos de lavado.
- Condiciones de uso
- El usuario opera con manos húmedas, residuos de detergente y productos de lavado bajo una iluminación variable. Las consolas pueden ser curvas o inclinadas, limpiarse a menudo y quedar expuestas a vibración o aire cálido y húmedo.
- Orientación de la interfaz
- Coordine la legibilidad de las ventanas, la jerarquía de ciclos, la entrada táctil o capacitiva, la adhesión perimetral, la geometría de la consola y las leyendas que deben seguir claras cerca del agua y las zonas de limpieza.
- Aprobación
- Revise la consola montada en estados apagado, espera, activo, fin de ciclo, fallo y limpieza; después repita las comprobaciones de aspecto y funcionamiento tras la secuencia de exposición del proyecto.
Equipos de cocción y cocina
Hornos, cocinas, microondas, campanas, sistemas de café, procesadores de alimentos y equipos de sobremesa calentados.
- Condiciones de uso
- El vapor, la grasa, los restos de alimentos, los limpiadores, las superficies calientes, la iluminación intensa de trabajo y las cocinas oscuras afectan de forma distinta a la cara. Un panel negro brillante puede parecer exclusivo, pero mostrar huellas o reflejos durante el uso real.
- Orientación de la interfaz
- Defina la distancia al calor y al vapor, la química de limpieza, las zonas antirreflejo o texturizadas, el contraste de iconos, el brillo encendido, la fuga de luz y el límite alrededor de pantallas y mandos mecánicos.
- Aprobación
- Utilice el bisel, la iluminación, el perfil térmico, el contacto con grasa o limpiador, los medios de limpieza y los estados encendidos previstos para evaluar aspecto, adhesión, ventanas, controles y recuperación.
Refrigeración y dispensación
Refrigeradores, congeladores, dispensadores de bebidas, fabricadores de hielo y paneles de control de agua.
- Condiciones de uso
- La condensación, los dedos mojados, los goteos, las superficies frías, la iluminación interior y exterior y las salidas de agua cercanas pueden coincidir con una pantalla dead-front o un control de dispensador.
- Orientación de la interfaz
- Separe la superficie del operador de los recorridos de agua, coordine ventanas claras y tintadas, preserve la legibilidad con cambios de temperatura y condensación y cierre el límite entre cable y carcasa.
- Aprobación
- Después de la secuencia de humedad y recuperación definida por el OEM, inspeccione el aspecto apagado e iluminado, el uso con manos mojadas, los bordes, la claridad de las ventanas, la zona del conector y las evidencias internas.
Tratamiento de aire y control climático
Purificadores, humidificadores, deshumidificadores, ventiladores, equipos climáticos portátiles y controles de hogar inteligente.
- Condiciones de uso
- El panel puede permanecer visible durante largos periodos en una vivienda, funcionar de noche, acumular polvo y mostrar estados de filtro, temporizador, calidad del aire, red o mantenimiento a un usuario no técnico.
- Orientación de la interfaz
- Mantenga simples los ajustes habituales, diferencie mantenimiento y conectividad, controle el brillo nocturno, seleccione una superficie limpiable y coordine rejillas o fuentes de humedad con el borde del panel.
- Aprobación
- Revise los estados de luz diurna, habitación oscura, reposo, alerta, cambio de filtro, red y limpieza en el aparato completo con su pantalla y firmware de producción.
Pequeños aparatos de sobremesa
Batidoras, mezcladoras, cocedores, máquinas de bebidas, básculas, equipos de cuidado personal y dispositivos compactos de cocina.
- Condiciones de uso
- Una superficie frontal limitada debe albergar marca, ajustes, respuesta e información de seguridad cerca de alimentos, salpicaduras, calor, uñas, limpieza repetida y manipulación durante el almacenamiento.
- Orientación de la interfaz
- Reduzca el ruido visual, proteja las leyendas críticas, elija tamaño y respuesta de teclas para el usuario, controle recortes y márgenes y mantenga el circuito flexible o conector lejos del hardware interno compacto.
- Aprobación
- Al aprobar la muestra, utilice la carcasa, el agarre, el ángulo de visión, los líquidos, el método de limpieza, el almacenamiento, el recorrido del cable y las tareas representativas previstos.
Aparatos comerciales y especiales
Equipos de hostelería, lavandería comercial, aparatos cercanos a vending, equipos sanitarios y controles OEM especiales.
- Condiciones de uso
- Varios operadores, uso intensivo, limpieza más fuerte, acceso de servicio, guantes, etiquetas de formación y repuestos pueden importar más que las suposiciones estéticas domésticas.
- Orientación de la interfaz
- Defina con el OEM los roles de usuario, la frecuencia de pulsación, los procedimientos de limpieza y servicio, idiomas o símbolos, nivel de acceso, sustitución del conector y trazabilidad de producción.
- Aprobación
- Ejecute en el panel instalado tareas representativas de turno, limpieza, fallo y servicio y registre las evidencias del componente por separado de la aprobación del equipo completo.
Aprobar el panel en todos los estados visibles
Una lámina de control no es un gráfico estático. La misma superficie se evalúa apagada, con información iluminada y mientras el usuario pulsa, limpia o mira desde un ángulo.
Aspecto apagado
Apruebe color base, textura, brillo, gráficos impresos, elementos ocultos, tinte de ventanas, ajuste con el bisel, juntas y transparencia admisible bajo una iluminación ambiente definida.
Evidencia de aprobaciónApruebe una muestra impresa representativa de producción sobre el bisel previsto con la pantalla y los LED apagados.
Información encendida
Apruebe color de iconos, brillo, difusión, enmascarado, fuga de luz, puntos calientes, aspecto de la ventana, regulación y jerarquía entre etiquetas permanentes e iluminadas.
Evidencia de aprobaciónApruebe conjuntamente los estados de espera, activo, alerta y habitación oscura con los LED, pantalla, difusor, ajustes de control y carcasa previstos.
Estado de uso y limpieza
Defina respuesta táctil, no táctil o capacitiva, dedos mojados o grasientos, posición de pulsación, control de activación accidental, bloqueo de limpieza y huellas o marcas visibles.
Evidencia de aprobaciónOpere y limpie el panel montado con usuarios, condiciones de contacto, estados de software y criterios de aceptación representativos.
Construir la superficie visible como una estructura técnica
El consumidor ve un panel, pero su aspecto depende de la película, el recubrimiento duro, la tinta, la opacidad, la textura, las ventanas, el relieve, el adhesivo, el circuito y la carcasa. Cada capa requiere una decisión de aprobación ligada al aparato.
Película y acabado
Seleccione película frontal, recubrimiento duro, nivel mate o brillante, textura selectiva, necesidad antirreflejo y cara estética según el desgaste, los limpiadores y la iluminación especificados.
Gráficos y opacidad
Apruebe arte vectorial, impresión positiva e inversa, secuencia de tintas, comportamiento sobre fondo blanco u oscuro, gráficos ocultos, límites de transparencia y registro con la estructura de control.
Ventanas e indicadores
Defina zonas transparentes, tintadas, ahumadas, dead-front o recortadas con área activa de pantalla, solape del bisel, adhesivo, neblina, reflejo, ángulo de visión y criterios encendidos.
Relieve y posición de teclas
Elija geometría plana, almohada, anillo, carril u otra según tacto de tecla, posición del dedo, limpieza, tensión del gráfico, alineación de cúpula, apoyo de carcasa y fuerza del usuario.
Bordes y aberturas
Controle forma perimetral, radio de esquinas, márgenes estrechos, recortes de pantalla y control, aberturas para mandos o fijaciones y dónde alcanzan líquidos o presión de limpieza el borde laminado.
Circuito y electrónica
Coordine cúpulas táctiles, circuito impreso, FPC o PCB, LED, difusor, blindaje, salida flexible, conector, respuesta de firmware y electrónica del aparato cuando la lámina forme parte de un panel activo.
Definir lo que alcanza la cara del aparato
El uso doméstico no es un único entorno benigno. Calor, vapor, detergente, grasa, condensación, uñas, limpieza abrasiva, protector solar, cosméticos y limpiadores atacan zonas distintas y no deben sustituirse por una afirmación genérica de durabilidad.
Cada exposición necesita sustancia, zona, duración, frecuencia y resultado aceptable.
Agua, humedad y condensación
Defina salpicadura, limpieza húmeda, goteo, vapor, condensación, humedad, ángulo de montaje, bordes expuestos, zona seca, estado encendido y recuperación.
Tras la secuencia definida, inspeccione cara montada, perímetro, aberturas, recorrido flexible, conector, unión de carcasa, óptica, adhesión y funcionamiento.
Calor y ciclos térmicos
Proporcione temperaturas normales y anormales en el panel, distancia a la fuente de calor, permanencia, ciclos, enfriamiento, almacenamiento y expansión diferencial.
Después del ciclo representativo de producción, compruebe color, planitud, adhesión, ventanas, relieve, respuesta de teclas, circuito e interfaz con la carcasa.
Grasa, alimentos, detergente y limpiadores
Enumere sustancias reales o química activa, concentración, temperatura, zona y tiempo de contacto, medio y presión de limpieza, aclarado, secado y frecuencia.
Registre brillo, color, neblina, manchas, hinchamiento, impresión, movimiento de bordes, tacto y función eléctrica frente a límites acordados.
Abrasión y contacto repetido
Identifique uñas, anillos, paños, estropajos, cepillos, contacto con producto, frecuencia de botones, transporte y zonas propensas a arañazos.
Apruebe acabado, leyendas impresas por reverso, relieve, ventanas y criterios de aceptación con la secuencia de contacto y limpieza del proyecto.
Luz y envejecimiento estético
Defina luz solar interior, luz de trabajo, fuente UV si procede, calor de pantalla, dirección y duración de exposición y cómo se juzgará el aspecto junto a otras piezas.
Conserve una referencia física e inspeccione color, contraste, brillo, amarilleo, neblina, gráficos ocultos y aspecto encendido después del acondicionamiento.
Envíe la referencia física y los requisitos encendido/apagado antes de aprobar la estructura de impresión.
Adherir la lámina a la carcasa de producción, no a una probeta ideal
Los paneles suelen montarse sobre plástico moldeado, metal pintado o revestido, consolas curvas, nervios, aberturas o biseles. La química y geometría superficial influyen en la unión tanto como el nombre del adhesivo.
El sustrato de producción forma parte de la especificación de interfaz.
Material y acabado de la carcasa
Apruebe resina o metal exactos, mezcla, cambio de contenido reciclado si aplica, revestimiento, textura, brillo, restricción de desmoldeante, límite de contaminación y variación del proveedor.
Energía y preparación superficial
Defina limpieza, imprimación aprobada, manipulación, entorno de montaje, almacenamiento y tiempo entre preparación y adhesión. No suponga que un adhesivo sirve para todos los ABS, PC, mezclas, pinturas o recubrimientos en polvo.
Geometría y apoyo
Controle curvatura, planitud, nervios, tetones, recortes, solape del bisel, fijaciones, zonas de tecla sin apoyo, escalones de borde y referencias de posicionamiento.
Presión y tiempo de montaje
Especifique retirada del protector, útil de colocación, recorrido de presión, método de rodillo o prensa, temperatura, permanencia, límites de retrabajo y paso a la siguiente operación.
Circuito flexible, conector y servicio
Defina salida, ranura y recorrido de flexión, refuerzo, conector, sujeción del mazo, zona seca o protegida, acceso, secuencia de sustitución y distancia a piezas móviles, calientes o afiladas.
Controlar color, idioma y modelos desde un único patrón
Una familia puede compartir carcasa y cambiar acabado, idioma, teclas, iluminación, conectividad o marcas de mercado. El sistema de aprobación debe hacer evidente cada variable sin perder referencias comunes ni identidad de marca.
- 01
Fijar el patrón común
Bloquee contorno, referencias, ventanas, centros de teclas, zonas ocultas, circuito flexible, conector, gráficos comunes, referencias de color y puntos de inspección.
- 02
Definir variables controladas
Cree una matriz explícita para nombre de modelo, idioma, iconos, acabado, teclas habilitadas, funciones dead-front, LED, pantalla, circuito, etiquetas y contenido de mercado.
- 03
Aprobar referencias físicas
Utilice iluminación definida, referencia física de color o pieza, muestras apagada/encendida, bisel o carcasa adyacentes y una muestra aprobada para cada variante visual relevante.
- 04
Proteger la identidad de producción
Vincule arte gráfico, lista de materiales, plan de inspección, etiqueta de embalaje, número de pieza, revisión, desviación y aprobación de cambios al modelo y mercado correctos.
Aprobar una muestra montada en el aparato
Una lámina suelta confirma impresión y dimensiones, pero no muestra desajuste del bisel, curvatura de carcasa, alineación de ventanas, fuga de luz, apoyo de teclas, acceso de limpieza, tensión del circuito flexible, respuesta de firmware ni visión completa del consumidor.
Aspecto
Inspeccione estados apagado, espera, activo, alerta y atenuado desde distancias y ángulos previstos junto a carcasa, pantalla, mandos y embellecedores de producción.
Funcionamiento
Complete tareas representativas de configuración, uso habitual, bloqueo infantil o protegido, fallo, recuperación y mantenimiento con la respuesta y estados de software previstos.
Exposición
Aplique a la muestra montada representativa de producción las secuencias de calor, humedad, líquidos, grasa, limpiadores, abrasión, manipulación y recuperación del proyecto.
Evidencias de aprobación
Registre arte gráfico, referencia de color, materiales, dimensiones, estados visuales, circuito o mapa de teclas, límites de inspección, muestra aprobada, variante, revisión y validación del aparato propiedad del OEM.
Qué puede mantener constante JASPER en producción
JASPER fabrica la lámina o componente de interfaz activo aprobado y registra las comprobaciones indicadas en el plano y plan de control. La evidencia útil se vincula al modelo, conjunto de materiales, arte y revisión aprobados.
- Conjunto de revisión
- Arte aprobado, referencia de color, patrón de circuito cuando aplique, lista de materiales, dimensiones, matriz de variantes y muestra aprobada.
- Ruta de proceso
- Impresión, fabricación de circuitos, corte de precisión, laminación, montaje y manipulación definida por el proyecto.
- Controles de producción
- Registro, aspecto de impresión, dimensiones, ventanas, comparación de color, continuidad, posición de teclas, conector y estado de montaje cuando se especifique.
- Registros de liberación
- Evidencias visuales, dimensionales, funcionales, de embalaje, etiquetado y otras inspecciones ligadas al modelo y revisión correctos.
El OEM del aparato sigue siendo responsable del uso previsto, análisis de riesgos, instrucciones al consumidor, método de limpieza, decisiones de contacto alimentario o cutáneo, software, seguridad infantil, seguridad térmica y eléctrica, EMC, inflamabilidad, ingreso, fiabilidad del aparato completo, certificación de mercado y validación final.
Elegir la interfaz y cerrar los detalles visibles
Opciones de producto
Superficies decorativas y funcionales impresas con color, textura, ventanas, recortes, relieve, adhesivo y criterios de inspección específicos.
Superficie lisa para aparatos con respuesta visual, acústica o por software y comportamiento de limpieza controlado.
Indicadores integrados, iconos dead-front o controles iluminados aprobados encendidos y apagados.
Interfaz táctil lisa que coordina respuesta con humedad, pantalla, puesta a tierra, firmware e integración con carcasa.
Recursos de diseño
Decida si el proyecto necesita solo una cara impresa o un conjunto de conmutación eléctrica integrado.
Compare películas, recubrimientos duros, tintas, circuitos, ventanas, adhesivos y capas de apoyo según la exposición.
Defina LED, guías de luz, máscara dead-front, difusión, brillo, fuga y aprobación de estados combinados.
Adapte adhesivo y montaje al plástico moldeado, metal, pintura, textura, curvatura y exposición reales.
Envíe el paquete de interfaz antes de aprobar el arte gráfico
Una cotización útil identifica familia, estados visuales, superficie de carcasa, exposición real, límite eléctrico y plan de variantes. Los archivos iniciales de diseño industrial bastan si las decisiones abiertas están marcadas.
Abrir formulario de lámina para electrodoméstico- categoría, usuarios objetivo, mercado, estados de funcionamiento, método de limpieza y tareas representativas
- planos de panel frontal, bisel, carcasa, pantalla, mandos, recortes, curvatura, planitud y montaje
- alcance de lámina o interruptor activo, tacto, comportamiento capacitivo, ventanas, indicadores, retroiluminación y estados de firmware
- película, acabado, textura, referencia de color, pieza adyacente, arte, idioma, icono y variantes de modelo y mercado
- agua, humedad, condensación, calor, grasa, alimentos, detergente, limpiadores, abrasión y luz
- sustrato adhesivo, resina o revestimiento, preparación, presión, permanencia, salida flexible, conector, mazo y ruta de servicio
- cantidad de prototipos, estimación anual por variante, fecha de muestra, estados de aprobación, registros, etiquetado y embalaje
Preguntas frecuentes sobre láminas de control para electrodomésticos
¿Qué diferencia hay entre una lámina gráfica y un interruptor de membrana para electrodomésticos?
La lámina gráfica es la superficie visible impresa con leyendas, textura, ventanas, recortes y adhesivo. El interruptor de membrana añade debajo un sistema de contactos eléctricos. La elección depende de la electrónica y la respuesta al usuario; también puede combinarse con tacto capacitivo, pantalla, PCB o HMI completo.

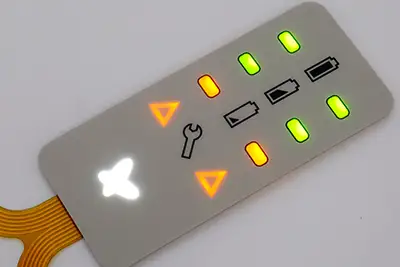

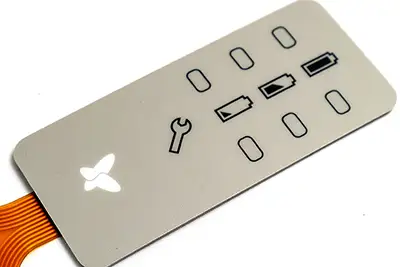

¿Pueden permanecer ocultos los iconos hasta que se enciende la retroiluminación?
Sí. Los gráficos dead-front controlan fondo, opacidad de tinta, máscara, difusión e iluminación para ocultar información apagada y mostrarla al iluminar. Apruebe muestras coordinadas apagada, espera, activa, alerta y habitación oscura con LED, pantalla, control y carcasa previstos.
¿Qué material conviene para el panel de una lavadora, lavavajillas u horno?
No existe un material universal. La selección depende de temperatura, vapor, humedad, agua, grasa, limpiadores, abrasión, iluminación, óptica de ventanas, relieve, teclas, geometría de carcasa y aspecto esperado. Apruebe juntos película, impresión, acabado, adhesivo y prueba de muestra montada.
¿Puede una lámina resistir grasa, detergente y limpiadores domésticos?
Puede seleccionarse una estructura para sustancias concretas, pero limpiador doméstico no es una especificación completa. Indique producto o química, concentración, temperatura, tiempo y zona de contacto, medio, presión, aclarado o secado y frecuencia; después defina aceptación visual, adhesiva, táctil, óptica y eléctrica.
¿Cómo se adhiere la lámina a plástico moldeado o metal pintado?
El adhesivo se elige según resina exacta, mezcla, cambio de reciclado, pintura o polvo, textura, curvatura, planitud, restricción de desmoldeante, preparación, presión, permanencia, exposición y zona útil. Pruebe en la carcasa de producción o sustrato representativo, no en una probeta lisa genérica.
¿Cómo debe controlar un OEM los colores y variantes de idioma?
Fije referencias comunes y una muestra visual física; después defina una matriz por color, acabado, idioma, iconos, teclas activas, gráficos ocultos, iluminación, circuito, etiquetas y mercado. Vincule cada arte, lista, muestra, inspección, etiqueta, número de pieza y revisión a la variante correcta.
