Auditar cada ruta que puede tomar el agua
Un interruptor de membrana marino o un panel de control de equipo de piscina no están protegidos por una sola opción de película frontal. Las salpicaduras, el escurrimiento, el agua estancada, la condensación, los cortes, las salidas traseras, los conectores traseros y los trabajos de servicio alcanzan límites diferentes. Coloque las seis rutas en el plano de instalación antes de que se publiquen los materiales, el adhesivo, la geometría de la junta y las condiciones de prueba.
- 01
Cara y campo clave
La lluvia, las salpicaduras, los dedos mojados, el agua de lavado y una película de agua llegan primero a las leyendas, los bordes de las teclas, las ventanas de visualización y las aberturas de los indicadores.
Defina la cara expuesta, la construcción clave, el conjunto de ventanas, el acabado de la superficie, el método de limpieza, el comportamiento de operación en húmedo y la aceptación visual después de la exposición.
- 02
Borde superior y escorrentía
El agua que corre por una consola, un timón, una pared de spa o una carcasa de equipo se concentra en el borde superior y en cualquier saliente horizontal.
Muestre la orientación, el saliente, la dirección del drenaje, el radio del borde, el adhesivo o la superficie de la junta, la ubicación de la junta y por dónde se permite que salga el agua.
- 03
Perímetro y recortes
La planitud de la carcasa, la carga de los sujetadores, las aberturas de las ventanas, los orificios de los altavoces, las pantallas y las uniones decorativas pueden interrumpir un límite frontal que de otro modo sería continuo.
Controle los datos de referencia, la planitud, el ancho del terreno, la geometría de las esquinas, la compresión, los topes duros, el sellado de cortes y la secuencia de ensamblaje de producción.
- 04
Salida por cable flexible o cable
Una cable flexible flexible puede crear un camino capilar, un paso de espesor local, una curva pronunciada o una abertura que pasa por alto el sello frontal.
Posición de salida de liberación, detalle de relleno o junta, zona de curvatura, alivio de tensión, borde de ranura, ruta de cable, límite de zona seca y movimiento de servicio.
- 05
Gabinete trasero y ventilación
La condensación, la dirección de la manguera, el escurrimiento de la plataforma, las fugas de plomería, las puertas de servicio abiertas y la ecualización de presión pueden mojar la parte trasera incluso cuando la cara permanece intacta.
Mapee las ventilaciones, los desagües, las juntas del gabinete, los montantes de montaje, la cubierta trasera, las rutas de goteo internas, el espacio libre para los componentes electrónicos y los criterios de recuperación eléctrica.
- 06
Conector y reensamblaje
Después de la instalación o el mantenimiento suelen aparecer residuos de sal, niebla desinfectante, arneses húmedos, conectores destapados y sellos desplazados.
Especifique la ubicación del conector, la tapa o funda, el estado de acoplamiento, el prensaestopas, la inspección, la renovación del sello, el método de torsión o cierre y la prueba de regreso al servicio.
Los controles náuticos y de piscina comparten el agua, no el mismo ciclo de servicio
Ambos grupos de productos operan cerca del agua y la luz solar, pero sus contaminantes, tareas del operador, geometría de instalación y rutinas de servicio difieren. Comience con el carril de equipos, luego defina la ubicación exacta de montaje en lugar de tener una especificación genérica de teclado exterior en cada modelo.
Los controles de embarcaciones y embarcaciones combinan rociado directo, humedad cargada de sal, deslumbramiento, vibración, operación nocturna, aceites, limpiadores, movimiento de cables y acceso de servicio limitado. La interfaz debe dejar clara la acción correcta mientras la embarcación, el operador y la luz están en movimiento.
- 01

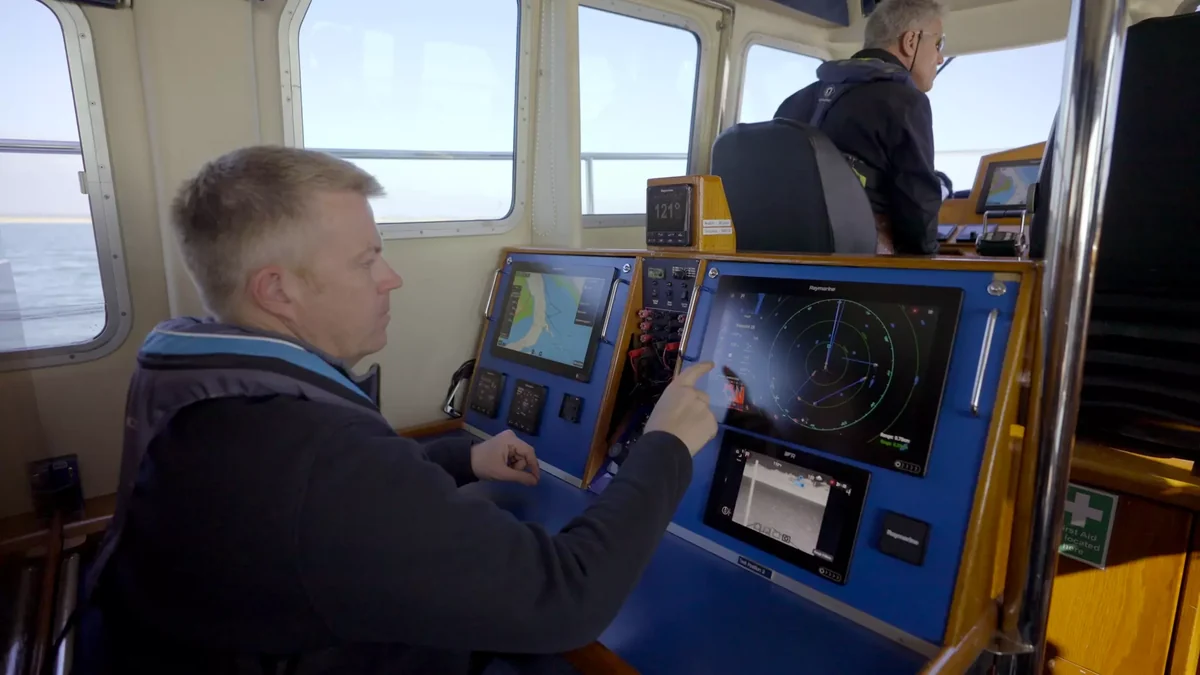

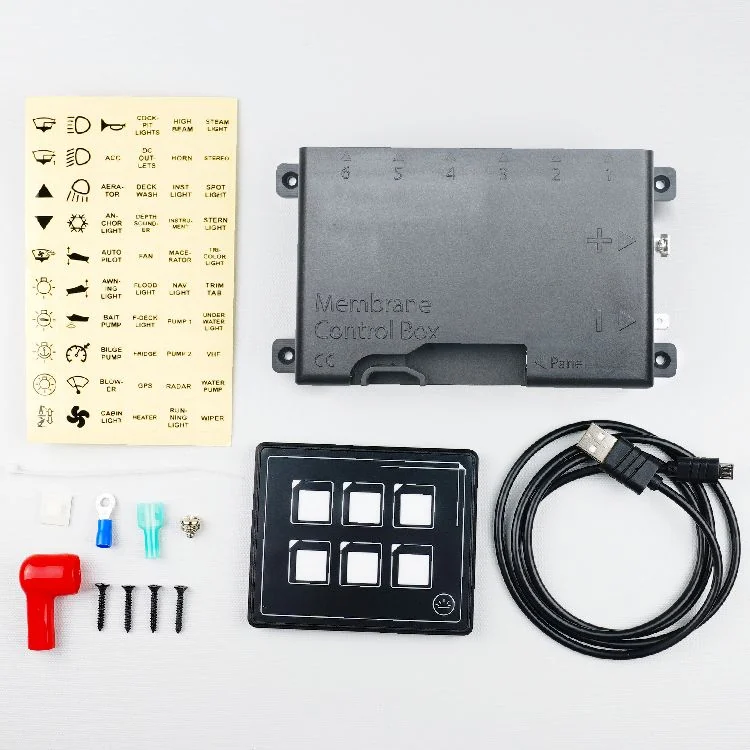

Soporte de timón, puente y navegación.
Los alrededores del plotter, los paneles de interruptores, los controles de iluminación, los controles auxiliares o de acabado y los paneles de estado necesitan agrupaciones visibles, referencias táctiles estables cuando sea necesario, ventanas de visualización controladas, atenuación nocturna y datos de instalación compartidos con la consola.
- 02
Cubierta, cabina y estaciones exteriores
Los controles de cubierta abierta, las interfaces de cabrestante o elevación, los paneles de pozo y bomba de cebo y las estaciones de dirección secundarias reciben rociado, escorrentía, guantes, protector solar, residuos de sal e impacto del trabajo de rutina alrededor de la estación.
- 03
Controles de la sala de máquinas y del equipo.
Los paneles de bombas, generadores, ventilación, tanques, alarmas y servicios pueden detectar calor, película de aceite, productos químicos de limpieza, vibraciones, cables húmedos y operaciones poco frecuentes pero de grandes consecuencias por parte de un usuario capacitado.
Los controles del equipo de la piscina combinan el clima exterior con salpicaduras de desinfectante, manos mojadas, protector solar, productos químicos para el tratamiento del agua, limpieza de almohadillas para el equipo, fugas de plomería y servicio estacional. El frente debe separar el funcionamiento diario de los estados de configuración y servicio.
- 01
Automatización de piscinas y spas
Los paneles de pared, de plataforma de equipo y remotos coordinan bombas, calentadores, iluminación, válvulas, horarios, fuentes de agua y modos de servicio. Las acciones fijas, los cambios de configuración, el estado, las fallas y los bloqueos necesitan una jerarquía deliberada.
- 02
Controles del lado del spa y del usuario húmedo
Los usuarios pueden acceder a un pequeño teclado con las manos mojadas mientras están sentados, a plena luz del día o de noche. Los objetivos grandes, la retroalimentación positiva, el recuento restringido de funciones, el contraste de las leyendas y el comportamiento de la película de agua importan más que la densidad del menú.
- 03
Bombas, filtración y tratamiento de agua.
Los controladores de bombas, los equipos de dosificación, los sistemas de filtración, los sistemas de cloración o tratamiento y los paneles de las salas de máquinas necesitan estados operativos claros, mapeo de exposición química, protección de cables, ventilación, drenaje y acceso de técnicos.
Elegir la arquitectura de entrada según el usuario y la exposición
Un mismo gabinete puede utilizar un teclado de membrana, teclas de goma de silicona, un panel capacitivo, una pantalla táctil o una HMI híbrida. Decida entre funciones fijas o cambiantes, confirmación táctil, guantes, películas de agua, necesidades ópticas, electrónica, profundidad de montaje y responsabilidad de servicio antes de que el diseño haga que la elección parezca definitiva.
Interruptor de membrana sellado
Una ruta práctica para comandos fijos, leyendas de estado impresas, teclas táctiles o no táctiles, LED, una pila de perfil bajo y una cara que se puede limpiar de forma continua.
Defina contactos planos o de cúpula, soporte, objetivo de actuación, perímetro, ventanas, adhesivo, salida trasera, conector, respuesta del controlador y exposición instalada.
Teclado de caucho de silicona
Las teclas elevadas mejoran la ubicación de los dedos y pueden admitir el uso de guantes, fuertes señales de viaje, guías de luz moldeadas y un teclado integrado en la carcasa.
Defina la geometría del alma y de la llave, la holgura del bisel, la compresión, el sistema de contacto de la PCB, la característica de brida o sellado, la exposición del material, el drenaje y el método de reemplazo.
Frontal capacitivo o táctil
Una superficie al ras admite menús cambiantes, gráficos fluidos, integración de pantalla y aperturas mecánicas reducidas cuando el caso de uso acepta retroalimentación electrónica.
Ajuste juntos el espesor de la cubierta, el sensor, la tierra, el controlador, el rechazo de la película de agua, los guantes, el comportamiento de los bordes, el entorno EMC, la pantalla, el firmware y la calibración montada.
Conjunto HMI marino híbrido
Una pantalla o pantalla táctil puede manejar la configuración, mientras que los controles táctiles fijos brindan acceso directo a funciones de uso frecuente o críticas para la confirmación.
Valide la superposición o cubierta, la pantalla, los controles físicos, el sensor, el circuito, el portador, la junta, los cables, los conectores, los indicadores, la interfaz de firmware y el límite de prueba funcional como un solo paquete.
Aprobar los estados de uso húmedo, luz solar y noche por separado
La supervivencia ambiental no demuestra un control utilizable. Un panel sellado aún puede interpretar mal una película de agua, ocultar una leyenda en el resplandor, florecer alrededor de un indicador por la noche o no dar confirmación a través de un guante. Revise cada estado de funcionamiento del conjunto motorizado en su ángulo instalado.
- 01
Manos mojadas y agua superficial.
Defina si la entrada debe funcionar durante las gotas, una película continua, escurrimiento o solo después de limpiar. Verifique la activación falsa, la entrada perdida, la entrada repetida, el puente de agua, el contacto de la palma y el estado de recuperación.
- 02
Guantes y operación en movimiento.
Indique el tipo y grosor de los guantes, la posición de la mano, la fuerza disponible, la vibración o el movimiento del vaso y si el operador puede localizar el control sin leer todas las leyendas.
- 03
Sol directo y resplandor reflejado.
Revise el contraste en el ángulo de visión real con el cielo brillante, el reflejo del agua, el entorno brillante, las gafas polarizadas cuando sea relevante, la textura de la superficie, el tinte de la ventana, el espacio de aire de la pantalla y las huellas dactilares.
- 04

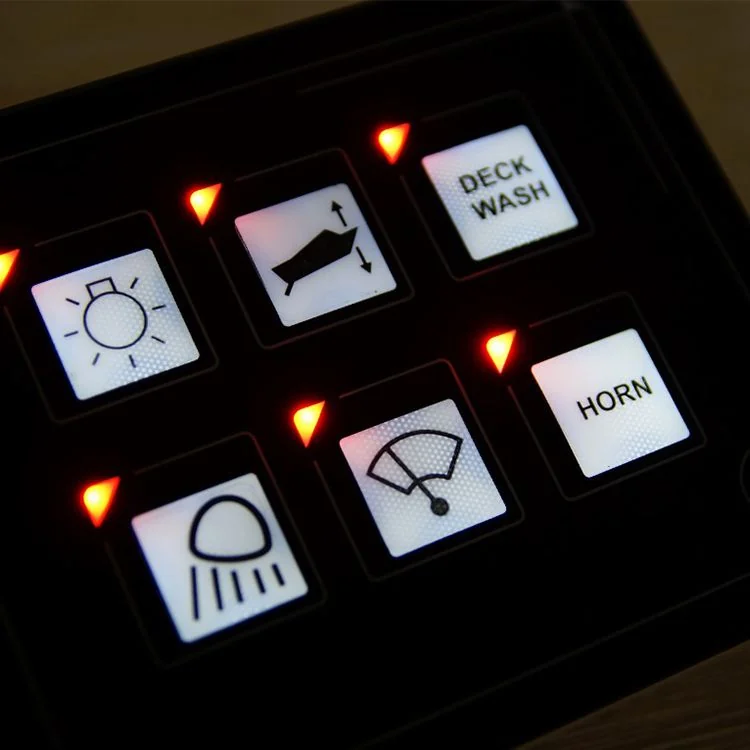

Funcionamiento nocturno y con poca luz
Configure grupos de retroiluminación, rango de atenuación, prioridad de íconos, fugas, puntos calientes, significado del indicador, adaptación a la oscuridad y apariencia sin energía. Evite que todas las leyendas sean igualmente brillantes.
- 05
Registro de escaparate
Ate la apertura de la cubierta, la máscara impresa, el adhesivo, el borde del sensor, el área de visualización de la pantalla, el área táctil activa, el recorte del gabinete y los objetivos de software a datos controlados y a la altura real de la pila.
- 06
Estados de retroalimentación y falla
Coordine la sensación táctil, la respuesta de la pantalla, los LED, el sonido, el bloqueo, el tiempo de espera, la pérdida de comunicación, la falla del sensor, el estado de la bomba o el calentador, las alarmas y el modo de servicio para que una acción produzca un resultado comprensible.
Envíe el límite húmedo, los estados del operador, la ruta del cable y las decisiones abiertas para una revisión de ingeniería.
Crear un registro de exposición, no una declaración química genérica
Nombra qué llega al panel, dónde aterriza, cuánto tiempo permanece, cómo se retira y qué falla sería inaceptable. Los programas marinos y de piscinas no deberían compartir una única lista de sustancias químicas no controladas.
Humedad cargada de sal
Las salpicaduras marinas, el aire húmedo, la sal seca y los ciclos repetidos de mojado y secado pueden dejar residuos conductores o corrosivos en los bordes, herrajes metálicos, colas, conectores y revestimientos dañados.
Incluya acumulación de residuos, prácticas de enjuague o limpieza, interfaces metálicas, estado del conector, exposición eléctrica, recuperación e inspección de caminos ocultos.
Combustible, aceite y fluidos de taller.
Salpicaduras de combustible, lubricantes, fluido hidráulico, residuos de sentina, limpiadores de manos, selladores y productos químicos de mantenimiento pueden llegar a determinadas estaciones de embarcaciones.
Utilice los fluidos, la concentración, el método de contacto, la permanencia, el material de limpieza, la temperatura, las repeticiones y la aceptación cosmética y funcional del proyecto exactos.
Sanitizadores y tratamiento de agua.
Los productos relacionados con el cloro o el bromo, los residuos de piscinas de agua salada, los productos químicos para el pH, las salpicaduras dosificadoras y los productos químicos de servicio concentrados difieren del agua equilibrada de la piscina.
Separe el contacto normal del usuario húmedo de la exposición al servicio de la almohadilla del equipo o de la sala de tratamiento y pruebe únicamente las concentraciones y métodos definidos por el OEM.
Protector solar, aceites para la piel y cosméticos.
Los usuarios mojados transfieren repetidamente protector solar, lociones, aceite para la piel y residuos de limpieza a los controles manuales, de cubierta y del lado del spa.
Evalúe leyendas de alto tacto, ventanas transparentes, zonas mate o brillantes, bordes, relieves, sensación de teclas, limpieza, tinción, suavizado y pérdida de adherencia.
Limpieza y desinfección
El enjuague con agua dulce, el detergente, el desinfectante, el rociador a presión, el cepillo, el paño y el limpiador de almohadillas para equipos crean diferentes mecanismos de abrasión e ingreso.
Especifique el producto, la dilución, la aplicación, la permanencia, la temperatura, la herramienta, la dirección, la frecuencia, el enjuague, el secado y la aceptación en lugar de escribir que se puede limpiar solo.
Temperatura, UV y condensación.
Los paneles oscuros calentados por el sol, las noches frescas, el calor de los equipos, el almacenamiento estacional, la humedad y los cambios rápidos de temperatura afectan la impresión, las películas, los adhesivos, los sellos, las ventanas y la humedad interna.
Defina orientación, sombra, calor, almacenamiento, método UV, transiciones de temperatura, estado de condensación, movimiento dimensional, controles ópticos y operación posterior a la exposición.
Cierre el límite desde la cara impresa hasta el conector trasero.
La vista en sección útil incluye la superposición, el interruptor o sensor, el adhesivo o junta, la base del gabinete, la abertura, la cable flexible o cable, el hardware trasero y la zona seca prevista. Revise la pila como una sección transversal instalada, no como piezas compradas aisladas.
- 01
cara impresa
Seleccione película, recubrimiento, tinta, textura, ventanas transparentes, relieves y leyendas de las condiciones ópticas, táctiles, de abrasión, UV y químicas mencionadas.
- 02
Pila de interruptores o sensores
Registro de la capa de control, canales espaciadores, soporte del domo, ventilación si se usa, aislamiento del circuito, borde del sensor, aberturas de ventana o LED y terminación del borde.
- 03
Unión perimetral o junta
Mantenga un terreno continuo alrededor de las teclas, ventanas, recortes y el borde exterior. Defina el material del sustrato, el acabado, la planitud, la limpieza, la presión, el curado, la compresión y las paradas duras.
- 04
Vivienda y aperturas
Coloque sujetadores, salientes, recortes de pantalla, altavoces o aberturas de ventilación, juntas, nervaduras y radios de bordes de manera que soporten en lugar de interrumpir el límite húmedo previsto.
- 05
Cable flexible, cable y alivio de tensión
Muestre el lado de contacto, el refuerzo, el radio de curvatura, la geometría de la ranura, el relleno o funda local, la protección de bordes afilados, la holgura, la abrazadera, el movimiento de la bisagra y la transición al área protegida.
- 06
Conector trasero y zona seca.
Defina el conector acoplado, la tapa para los puertos no utilizados, el prensaestopas, el espacio libre para la PCB, el bucle de goteo, el drenaje, la posición de la ventilación, la cubierta posterior, el acceso de servicio y la evidencia que marca la región seca permitida.
Integrar la instalación y el mantenimiento en la primera aprobación
Muchas fugas de campo y controles intermitentes comienzan después de que la interfaz abandona el dibujo del componente. El ángulo de montaje, el drenaje, el enrutamiento de los cables, la ventilación, la secuencia de los sujetadores y el reensamblaje determinan si el límite liberado sobrevive a la instalación real.
- 01

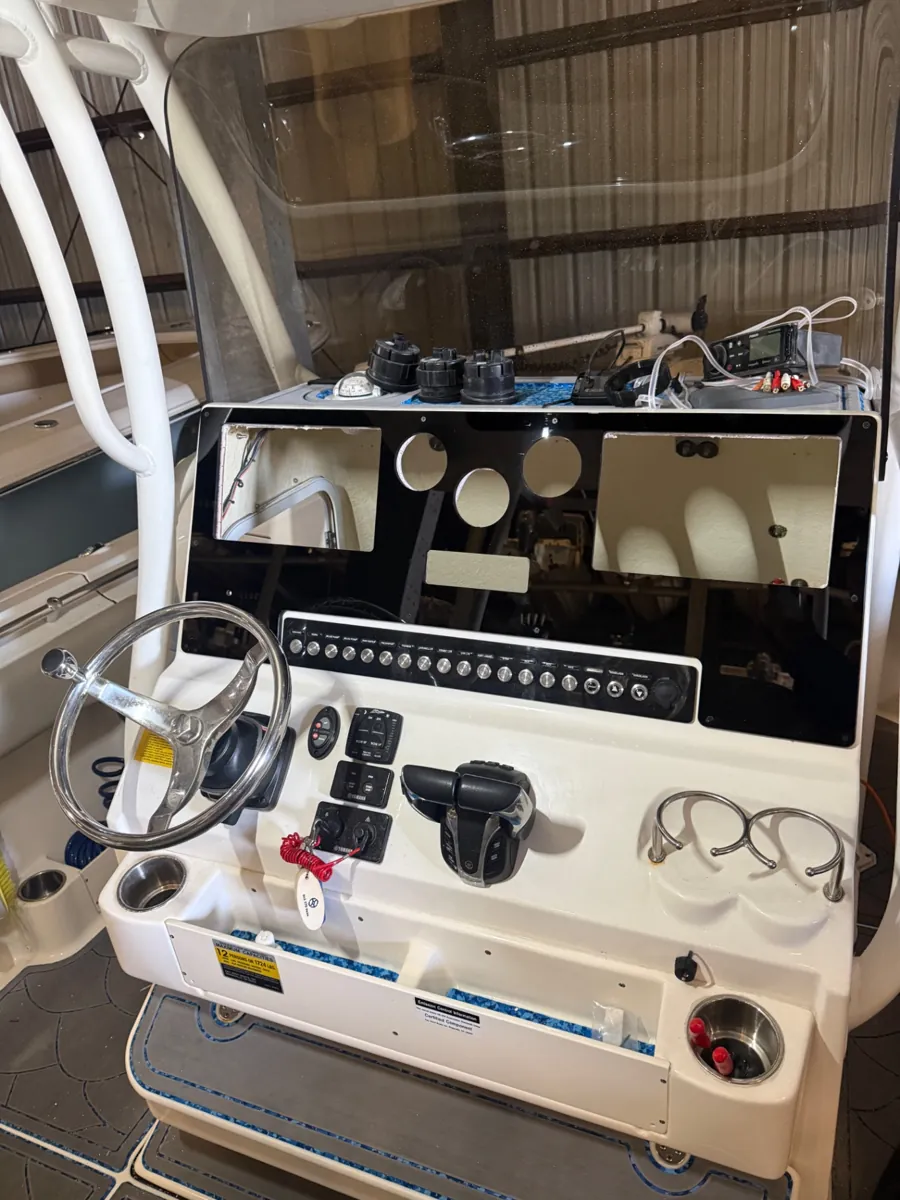

Establecer datos de montaje
Contorno del panel de referencia, pantalla, teclas activas, recortes, adhesivo o junta, sujetadores, superficie de la carcasa y soporte interno desde el mismo esquema de referencia controlado.
- 02
Dale salida al agua
Utilice orientación, pendiente, saliente, bordes de goteo, espacios de drenaje y aberturas protegidas para evitar que el agua estancada se concentre en el borde superior, la ranura trasera, el conector o la costura de servicio.
- 03
Enrutar el aire deliberadamente
Si el equipo necesita ventilación o ecualización de presión, coloque la ventilación y el camino interno de manera que no superen el límite frontal ni dirijan el condensado hacia los componentes electrónicos.
- 04
Proteger el arnés
Controle el radio de curvatura, la holgura, el alivio de tensión, las abrazaderas, los puntos de abrasión, el barrido de las bisagras, las fuentes de calor, la plomería, el acceso de acoplamiento, el etiquetado y la retención del conector durante la instalación y el servicio.
- 05
Validar reensamblaje
Documente la preparación de la superficie, el reemplazo de adhesivos o juntas, la secuencia de compresión o cierre, verificaciones de cables, tapas de conectores, inspección visual, autoprueba eléctrica y evidencia de regreso al servicio.
Definir el alcance del conjunto suministrado antes de cotizar
Un mapa de responsabilidad claro evita que el resultado de un componente se lea como evidencia de la embarcación completa, el controlador de la piscina, el sistema de spa, la bomba, el calentador o el patín de tratamiento.
Componente de interfaz personalizado o ensamblaje acordado
- superposición gráfica personalizada, interruptor de membrana, teclado de silicona, panel capacitivo, circuito impreso, cable flexible, conector, LED, retroiluminación, junta, soporte y conjunto físico HMI acordado
- materiales publicados, ilustraciones, dimensiones, referencias, circuito, distribución de pines, mapa clave, detalles de cables, criterios estéticos, inspección de componentes y comprobaciones funcionales acordadas
- revisión del diseño para la fabricación de los límites de la interfaz suministrada, muestras de intención de producción, control de revisión, embalaje y registros definidos por el proyecto
Equipo completo instalado y uso previsto.
- uso previsto, tareas del operador, alarmas, lógica de control, bombas, calentadores, válvulas, dosificación, química del agua, funciones de navegación o embarcación, pantalla, controlador, software, comunicaciones y ciberseguridad
- carcasa, superficie de montaje, aberturas, sujetadores, drenaje, ventilación, entradas de cables, energía, conexión a tierra, seguridad eléctrica, instalación, servicio y entorno de campo.
- objetivo de ingreso del equipo completo, especificación de sal o productos químicos, evaluación de riesgos, ruta regulatoria, certificación, autorización de producción, instrucciones de instalación y validación final
Calificar el conjunto montado, alimentado y mantenible
Un interruptor de membrana suelto puede confirmar el diseño, las dimensiones, la sensación de las teclas y la continuidad. No puede reproducir la planitud del gabinete, la carga de la junta, la óptica de la pantalla, la conexión a tierra, la tensión de la cable flexible, la posición del conector, la dirección del agua, la respuesta del software, el drenaje o el mantenimiento. La aprobación debe utilizar la instalación con intención de producción y los criterios de aceptación de propiedad del OEM.
- 01
Cerrar el mapa de exposición
Registre la instalación, las fuentes de agua, los productos químicos, los rayos UV, la temperatura, el estado de las manos y los guantes mojados, la limpieza, el acceso al servicio, el estado de la energía, las repeticiones, la recuperación y los criterios de aprobación.
- 02
Construir la pila prevista
Utilice materiales frontales, circuitos o sensores, pantallas, adhesivos o juntas, superficies de la carcasa, aberturas, hardware, cable flexible, cables, conectores, controladores, indicadores y estado del software liberados.
- 03
Operación de ejercicio primero
Confirme cada tecla o objetivo táctil, retroalimentación táctil y visual, estados de deslumbramiento y noche, alarmas, bloqueos, pérdida de comunicación, modo de servicio y recuperación segura antes de la exposición.
- 04
Aplicar las condiciones nombradas
Exponga el artículo montado desde direcciones y estados operativos representativos. Inspeccione el escurrimiento, la acumulación, los bordes, las ventanas, la salida trasera, el recinto trasero, los conectores y la evidencia interna.
- 05
Recuperar, inspeccionar y liberar
Repita la operación después de la exposición y la recuperación definida, luego registre la apariencia, adhesión, óptica, estado eléctrico, humedad o residuos, condición del cable, reensamblaje de servicio, revisión y disposición.
Evidencia de producción vinculada al plano de zona húmeda
JASPER fabrica el componente de interfaz autorizado o el conjunto acordado y registra los controles nombrados en su plano y plan de control. Los gráficos, el circuito, las características de sellado, la cable flexible, el conector, las opciones y la revisión deben permanecer conectados a la misma identidad de producción.
- Identidad
- Diseño publicado, idioma, pila de materiales, dimensiones, referencias, circuito maestro, distribución de pines, cable flexible o cable, conector, detalle de sellado, variante y revisión.
- Apariencia
- Registro de impresión, leyendas, referencia de color, acabado, ventanas transparentes, máscaras, bordes cortados, relieves, zonas de iluminación y límites estéticos acordados.
- electrico
- Continuidad definida por el proyecto, abierto y corto, mapa de teclas, contacto, polaridad o función del LED, interfaz del panel táctil, cable flexible, conector y verificaciones de ensamblaje.
- Mecanico
- Contorno, aberturas, registro del laminado, condición del adhesivo o junta, ajuste del soporte, sujeción del cable, etiquetas, embalaje y evidencia acordada de los accesorios instalados.
Conecte el límite instalado a la ruta de interfaz correcta
Opciones de producto
Revise el perímetro, las ventanas, la salida trasera, el adhesivo o junta, la integración del gabinete y la evidencia de exposición definida por el proyecto.
Utilice controles moldeados elevados cuando la ubicación de los dedos, el funcionamiento de los guantes, la información de desplazamiento, la integración de la carcasa o la retroiluminación prefieran la silicona.
Coordine una cara personalizada al ras con detección, ventana de visualización, conexión a tierra, comportamiento del agua, guantes, retroiluminación y ajuste del controlador.
Defina un módulo suministrado con superposición o cubierta, controles, interfaz de pantalla, circuito, portador, junta, cableado, conectores y prueba acordada.
Recursos técnicos
Separe los objetivos de pulverización y de inmersión temporal y defina el artículo instalado completo utilizado como prueba.
Compare películas, tintas, circuitos, ventanas, adhesivos, capas de soporte y acabados con mecanismos de exposición nombrados.
Coordine la salida de la cable flexible, la curva, el refuerzo, el conector, el alivio de tensión, la ruta del cable, la zona seca, la instalación y el servicio.
CAD del gabinete del paquete, mapa de control, ilustraciones, electrónica, entorno, cantidades, variantes y evidencia de aprobación.
Enviar el paquete de la interfaz instalada para zona húmeda
Una cotización útil identifica el carril del equipo, el límite de montaje, los estados del operador, el libro de exposición, la interfaz electrónica, la ruta de servicio y las pruebas requeridas en la aprobación de la muestra. Los primeros dibujos son adecuados cuando se marcan decisiones abiertas.
Abrir RFQ para interfaz de zona húmeda- 01tipo de equipo, uso previsto, tareas del operador, funciones fijas y cambiantes, alarmas, recuperación de fallas, idiomas, requisitos de guantes y manos mojadas
- 02panel frontal, pantalla, gabinete, orientación de montaje, referencias, aberturas, sujetadores, material de la superficie, acabado, planitud, adhesivo o junta y espacio libre interno
- 03lluvia, rocío, escorrentía, charcos, condensación, sal, desinfectante, limpiadores, protector solar, aceite, rayos UV, temperatura, abrasión y condiciones de almacenamiento.
- 04membrana, silicona, capacitiva, pantalla táctil o dirección híbrida; sensación clave, ilustraciones, ventanas, indicadores, retroiluminación, estados diurno y nocturno
- 05circuito o sensor, esquema o matriz, límites eléctricos, controlador, conexión a tierra, blindaje, LED, cable flexible o cable, conector, prensaestopas, alivio de tensión e interfaz de prueba
- 06drenaje, ventilación, proximidad de plomería, cubierta trasera, definición de zona seca, secuencia de instalación, acceso de servicio, renovación de sellos y verificación de regreso al servicio
- 07cantidad de prototipo, volumen anual por variante, cronograma, protocolo de exposición, criterios de aceptación, registros de inspección, etiquetas, empaques y mapa de responsabilidad del proveedor
Preguntas frecuentes sobre interruptores de membrana para equipos marinos y de piscinas
¿Qué hace que un interruptor de membrana sea adecuado para equipos marinos?
Se especifica un interruptor de membrana marino alrededor de la estación instalada: rutas de rociado y escorrentía, humedad cargada de sal, luz solar y visión nocturna, manos o guantes mojados, exposición a combustible o aceite cuando sea relevante, planitud del gabinete, sellado de perímetro y ventana, protección de cable flexible y conector, vibración, drenaje, acceso de servicio y validación funcional eléctrica. Los nombres de los materiales por sí solos no establecen el resultado final.
¿Cómo se debe diseñar un panel de control de piscina o spa para uso húmedo?
Defina si el panel debe funcionar con gotas, una película de agua, dedos mojados o solo después de limpiarlo. Mapa de contacto con desinfectante y protector solar, sol directo, iluminación nocturna, limpieza, orientación de montaje, escorrentía, agua estancada, aberturas, adhesivo o junta, salida trasera, conector trasero, retroalimentación, estados de falla y reensamblaje de servicio. Valide el conjunto montado y alimentado con intención de producción.
¿Los controles marinos y de piscinas deberían utilizar teclas de membrana, silicona o capacitivas?
Utilice un interruptor de membrana para controles fijos de bajo perfil y leyendas impresas, silicona para teclas elevadas y una ubicación más fuerte para los dedos, controles capacitivos para una interfaz electrónica y frontal al ras, y un híbrido cuando las funciones de visualización cambiantes necesitan teclas fijas de acción directa. Elija entre tareas del operador, guantes, películas de agua, retroalimentación, óptica, electrónica, profundidad, montaje, limpieza y responsabilidad de servicio.
¿Cómo se protegen la cable flexible flexible y el conector del agua y la sal?
Valide la salida de la cable flexible, la ranura, el relleno local, la junta o funda, el lado de contacto, el refuerzo, el radio de curvatura, la protección de bordes afilados, la holgura, el alivio de tensión, la ruta del cable, la abrazadera, el prensaestopas, el estado de acoplamiento del conector, la tapa para los puertos no utilizados, la ruta de goteo y la zona seca prevista. Incluya la ruta completa en exposición montada, recuperación, inspección y pruebas de servicio.
¿Puede JASPER certificar que el panel completo es resistente al agua o al agua salada?
JASPER puede fabricar la interfaz publicada y admitir comprobaciones de componentes o muestras instaladas acordadas. El resultado completo depende del gabinete OEM, la superficie de montaje, las aberturas, la junta o adhesivo, el hardware, el drenaje, las ventilaciones, las entradas de cables, los conectores, el proceso de ensamblaje, el método de exposición, el estado de alimentación, los criterios de aceptación, la instalación, el procedimiento de servicio y la validación del equipo final.
¿Qué se necesita para cotizar un HMI de equipo marino o de piscina?
Envíe el flujo de trabajo del equipo y del operador, CAD frontal y del gabinete, orientación de montaje, mapa de visualización y control, ilustraciones, materiales y acabados, detalles del circuito o sensor, ruta de cable flexible y conector, necesidades de guantes y manos mojadas, agua, sal, químicos, UV, temperatura, condiciones de limpieza y abrasión, plan de servicio y drenaje, cantidad de muestra, volumen anual, cronograma, evidencia de aceptación y responsabilidades del proveedor.
