Kapazitives Touch-Bedienfeld als installierte Signalkette freigeben
Die bedruckte Touchfläche ist nur das sichtbare Ende des Bediensystems. Deckmaterial, Druck, Elektrodengeometrie, Verklebung, Leitungsweg, Controller-Konfiguration, Masse, benachbartes Metall, Displayrauschen, Gehäusepassung und Host-Reaktion bestimmen gemeinsam das Bedienerlebnis.
Dieser repräsentative Fall zeigt, wie diese Schnittstellen vor der Produktionsfreigabe geprüft werden. Er nennt keinen Kunden und behauptet kein Controller-, Handschuh-, Wasser-, Störfestigkeits-, EMC-, ESD- oder Geräteergebnis ohne Definition und Nachweis am realen Projekt.
Die installierte Kette freigeben, nicht nur die bedruckte Front
Ein loses Panel kann auf einem ruhigen Prüfplatz funktionieren und sich neben Serien-Display, Metallblende, Stromversorgung, Kabelsatz und Gehäuse anders verhalten. Der Musterplan sollte deshalb Deckschicht, Sensorkarte, Leitung, Controller und Firmwarestand, Masse- und Schirmgrenze, Host-Reaktion, Eingabezustände und das repräsentative Freigabegerät benennen.
Eingaberahmen für das Projekt
Eine belastbare Erstprüfung verbindet fünf Informationsgruppen, die häufig bei verschiedenen Fachbereichen liegen.
Das Touchverhalten folgt der vollständigen installierten Signalkette

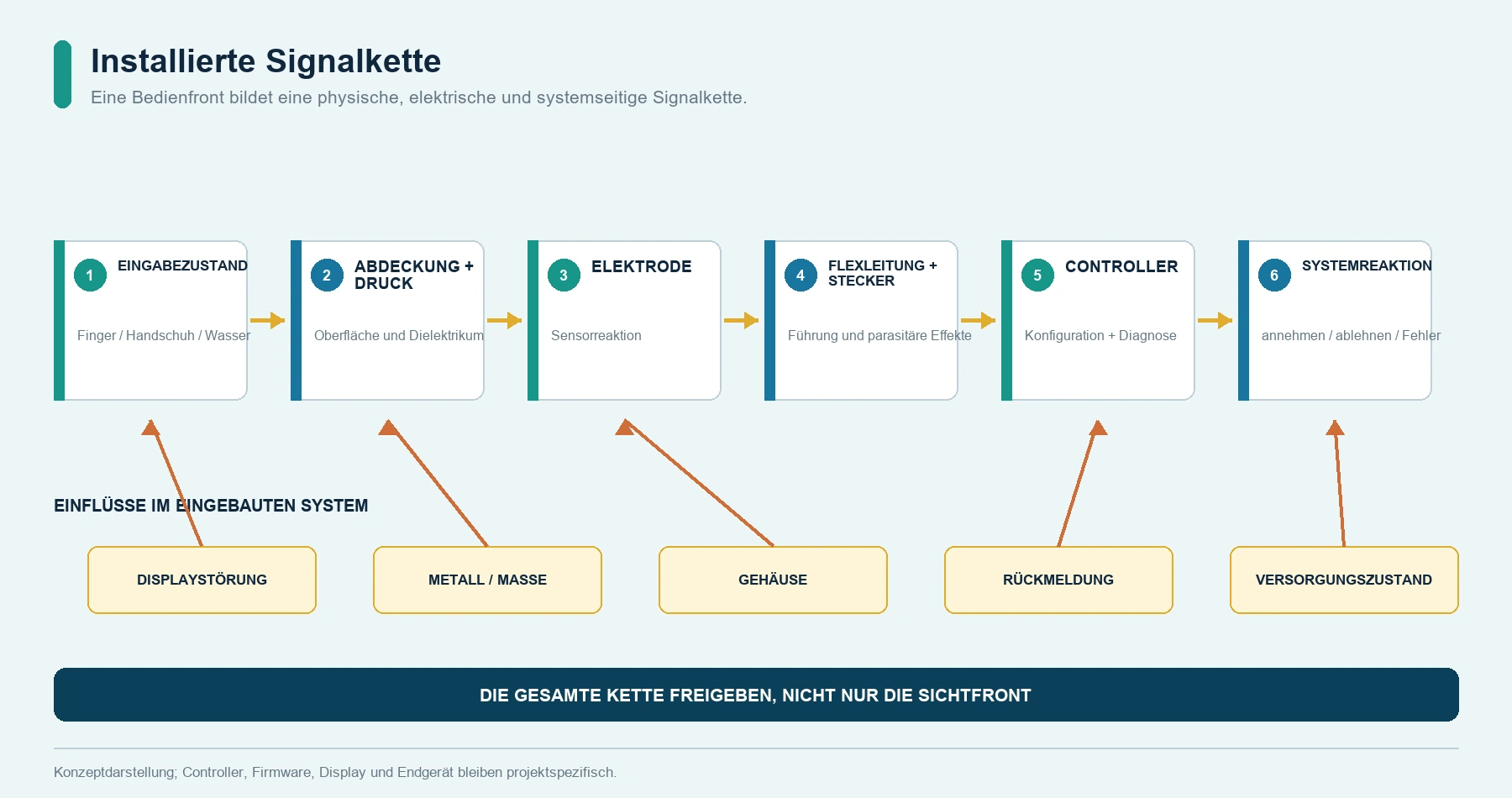

Die Kopplung beginnt durch Deckschicht und Druckaufbau. Die Elektrode wandelt die Änderung in ein kleines elektrisches Signal um. Leitung und Stecker ergänzen Weg und parasitäre Einflüsse, bevor der Controller über ein gültiges Ereignis entscheidet. Danach nimmt der Host den Befehl an, verwirft ihn oder meldet einen Zustand.
Displayelektronik, Metall, Masse, Gehäuseform, Rückmeldung und Versorgungszustand wirken an unterschiedlichen Stellen der Kette. Das lässt sich nicht allein aus der Grafikdatei beurteilen und darf nicht zwischen Mechanik, Elektronik und Software ungeklärt bleiben.
Auch der Lieferumfang muss eindeutig sein. Eine bedruckte Abdeckung, eine Sensor-Leitungs-Baugruppe, eine programmierte Controllerplatine und eine vollständige HMI-Front sind verschiedene Produkte. Der Musternachweis muss zum Angebot und zu den freigegebenen Zeichnungen passen.
Fünf Schnittstellen gemeinsam prüfen
Späte Probleme entstehen meist an der Grenze zwischen Bauteilen und Fachbereichen, nicht innerhalb einer einzelnen Zeichnung.
Deckschicht, Druck und Verklebung
Material, Dicke, Beschichtung, Hinterdruck, lokaler Farbauftrag, Klebstoff und Luftspalte verändern den dielektrischen Weg und die Zuordnung von sichtbarem Symbol und Sensor.
Elektroden und Nachbarstrukturen
Sensorgröße, Abstand, Randlage, Slider, Räder, LED-Öffnungen, Displayränder, Schutzstrukturen und Leitungswege benötigen den realen Deckaufbau und die Karte benachbarter Leiter.
Leitung, Stecker und Controller
Rohe Sensorsignale und eine kontrollierte Digitalschnittstelle haben andere Risiken. Leitungslänge, Stecker, Kanalplan, Controllerposition und Konfiguration gehören vor die mechanische Freigabe.
Masse, Metall und Display
Chassis, Blenden, Halter, Schrauben, Schirme, Displayelektronik, LED-Strompfade und weitere Leiter können Empfindlichkeit oder Rauschen verändern. Ihre Einbaulage ist Teil der Prüfung.
Gehäuse und Host-Verhalten
Auflageebene, Dichtungsdruck, Montagezugang, Startlogik, Ereignisfilterung, Rückmeldung und Wiederanlauf entscheiden, ob eine Erkennung zum brauchbaren Gerätebefehl wird.
Vier Betriebs- und Wiederanlaufzustände prüfen
Eine Vorführung mit trockenem Finger definiert kein Serienprodukt. Der Musterbericht sollte für jeden vereinbarten Zustand erwartete Eingabe, Unterdrückung, Rückmeldung und Erholung dokumentieren.
Trockener Finger
Zuerst die normale Touchkarte vollständig bestätigen
Prüfen Sie jede spezifizierte Taste, jeden Slider, jedes Rad sowie relevante Rand- und Eckbereiche. Dokumentieren Sie Nachbartasten, gleichzeitige Eingaben, Rückmeldung, Reaktionsanforderung und bewusst inaktive Flächen.
Festgelegter Handschuh
Den echten Handschuh und die vorgesehene Bedienhaltung verwenden
Material, Dicke, Sitz, Fingerkuppenkontakt und Bedienwinkel verändern die Kopplung. Die Freigabe benennt Handschuhtyp und Controllerstand, statt allgemein Handschuhtauglichkeit zu versprechen.
Reinigung oder Feuchte
Kontakt, Flüssigkeitsfilm und Erholung konkret festlegen
Nennen Sie Flüssigkeit oder Reiniger, Menge, Kontaktstelle, Einwirkzeit, Wischmethode und erwartetes Verhalten während und nach der Belastung. Trennen Sie Fehlauslösungsunterdrückung von der Gehäuseabdichtung.
Start und Störungen
Versorgungswechsel, Displayaktivität und Fehlererholung beobachten
Prüfen Sie Einschalten, Aufwecken, Reset, Lade- oder Schaltvorgänge, relevante Displayzustände und Kabelanordnungen. Halten Sie fest, wie der Host ein auffälliges Ereignis meldet, verwirft oder zurücksetzt.
Das erste Einbaumuster muss vier Fragen beantworten
Damit wird aus der allgemeinen Forderung nach einem kapazitiven Bedienfeld eine kontrollierte Musterentscheidung.
Welche Kombination aus Deckmaterial, Druck, Klebstoff und Spalt wird freigegeben?
Kontrollieren Sie den gesamten dielektrischen Aufbau samt Toleranzen. Eine andere Abdeckung, Beschichtung, Farbe, Kennzeichnung, Klebung oder ein ungeplanter Luftspalt kann die Reaktion verändern.
Wie liegen sichtbare Ziele zu Elektroden, Leitungen und benachbarten Leitern?
Verwenden Sie gemeinsame Bezüge für Symbole, Elektroden, Display, LEDs, Leitungsausgang, Metall und Gehäuse. Geben Sie Rand- und Nachbartasten frei, nicht nur die einfachste Mitteltaste.
Wer verantwortet Controller, Konfiguration, Firmware und Host-Entscheidung?
Dokumentieren Sie Grenze, Kanalplan, Energie- und Schnittstellenzustände, Programmdatei, Diagnose, Rückmeldung und Änderungsfreigabe. Ein physisches Panel ist nicht automatisch abgestimmt.
Welche Einbauzustände und Unterlagen geben die Konstruktion frei?
Verknüpfen Sie das Muster mit repräsentativem Display, Gehäuse, Kabelsatz, Masse, Versorgung, Controllerstand, Zustandsmatrix, Fotos oder Protokollen und unterschriebener Zeichnung.
Musterfreigabe in vier Schritten
Der Erstmusterprozess soll eine wiederholbare Schnittstelle zwischen dem gefertigten Panel und dem eingebauten Kundensystem festlegen.
Zeichnungen und Verantwortungen ausrichten
Legen Sie Abdeckung, Grafik, Touchziele, Elektroden, Display, LEDs, Leitung, Stecker, Metall, Masse und Gehäuse auf gemeinsame Bezüge. Ordnen Sie Controller, Firmware und Gerätevalidierung zu.
Das gefertigte Panel vor dem Einbau prüfen
Kontrollieren Sie Druckpassung, Oberfläche, Verklebung, Sensorzuordnung, Leitungsrichtung, Pinbelegung, Stecker, Durchgang und vereinbarte Panel-Ausgaben vor der Gerätemontage.
Das Muster in repräsentative Hardware einbauen
Nutzen Sie geplante Auflage, Klebung oder Dichtung, Display, Metallteile, Schrauben, Kabel, Versorgung, Controller und Host. Eine frei gehaltene Prüfplatine reicht nicht zur Endfreigabe.
Zustandsmatrix und Revisionspaket freigeben
Dokumentieren Sie Normalbetrieb, Handschuh, Reinigung oder Feuchte, Start, Störung und Erholung. Geben Sie Muster, Zeichnungen, Konfiguration, Nachweise, Ausnahmen und Änderungsregeln gemeinsam frei.
Produktionskontrollen für die physische Touchpanel-Baugruppe
Die Fertigung muss freigegebene Abdeckung, Sensorik und Verbindung schützen. Controllerabstimmung und abschließendes Geräteverhalten bleiben im durch die Projektdokumente zugewiesenen Umfang.
Druck und Laminierung
Grafik, dielektrischer Aufbau und Sensor bleiben auf gemeinsamen Bezügen
Passer, Aushärtung, Fenster, Dead-Front-Bereiche, Klebstoffkonfektion, Linerhandhabung und Laminierung müssen die freigegebene Lage von sichtbaren Zielen und Elektroden erhalten.
- Grafik, Farbreferenz, Symbolmitten, Fenster und kontrollierte Druckzonen vor dem Druck abgeglichen
- Klebstofföffnungen, lokale Schichtänderungen und Sensorlage mit der freigegebenen Zeichnung verglichen
- Oberfläche, Schutzliner, Sauberkeit und Kosmetikzonen bei Konfektion und Verpackung geschützt
Schaltungs- und Leitungsprüfung
Elektrodenzuordnung und Verbindung verlassen die Fertigung in definiertem Zustand
Die vereinbarte Prüfung kann Durchgang, Zuordnung, Leitungskontakte, Steckerorientierung und definierte Panel-Ausgaben kontrollieren. Sie ersetzt weder Controllerabstimmung noch die Prüfung des eingeschalteten Gesamtgeräts.
- Freigegebene Kanal- oder Knotenzuordnung mit Schaltungsgrafik und Pinbelegung verglichen
- Kontaktseite, Verstärkung, Steckerorientierung und Handhabungsmerkmale kontrolliert
- Panel-Prüfprotokoll mit Zeichnungs- und Produktionsrevision verknüpft
Sechs Angaben vor der Musterplanung
Eine hilfreiche Anfrage beschreibt Systemgrenze und schwierige Betriebszustände, nicht nur die Außenmaße der Front.
Kontur, Material, Dicke, Beschichtung, Druckseite, Farben, Symbole, Fenster, Dead-Front-Zonen, Kosmetikbereiche und Oberflächenbelastung
Tasten, Slider, Räder oder Koordinatenflächen, Zielgrößen, Gleichzeitigkeit, Sperrbereiche, Rückmeldung und Host-Aktion
Bevorzugter Aufbau, Elektrodenvorgaben, Leitungsausgang, Weg, Länge, Kontaktseite, Stecker, Pinbelegung, Biegung und Montagezugang
Controller oder Randbedingungen, Verantwortung, Kanalplan, Firmware- oder Konfigurationsstand, Versorgung, Schnittstelle, Diagnose und Programmierung
Display, Metall, Chassis, Masse, Schirm, LEDs, Kabelsatz, Gehäuseschnitt, Klebung oder Dichtung, Schrauben und mögliche Störquellen
Finger, benannter Handschuh, Reinigung oder Feuchte, Start, Versorgung, Display, Störung, Fehlauslösung, Erholung und Nachweismethode
