ZOLLMAT UND PAD GEOMETRIE
Sitzbelegungssensor-Matte
Eine Sitzbelegungssensormatte muss der Kissengrenze folgen, ihren aktiven Bereich unter einen wiederholbaren Lastpfad stellen und den Sitz durch eine geschützte Kabelführung verlassen. JASPER entwickelt die Matte als kundenspezifische Komponente für kundeneigene Elektronik und Validierung.
UmrisskontrolliertSitzgrenze, Ausschnitte, Löcher, verbotene Zonen und Einbaurichtung
Freier Bereichbesetzte, leere, vorgespannte, Kantenlast- und Objektfälle
Routing geschütztSchwanzausstieg, Bleilänge, Zugentlastung, Verbinder und Montageweg
Das Mat Format löst ein Verpackungsproblem, bevor es ein Signalproblem löst
Eine Sitzbelegungssensormatte ist eine dünne druckempfindliche oder kontaktansprechende Komponente, die unter Schaumstoff, im Inneren des Kissens, unter Polsterung oder innerhalb einer anderen freigegebenen Sitzschicht installiert ist.
Die Wörter Matt und Pad beschreiben physikalische Form, nicht eine feste Sensortechnologie. Das Projekt muss noch definieren, ob die Kundenelektronik einen Kontaktzustand, eine widerstandsbezogene Reaktion oder einen anderen bestätigten Eingang erwartet.
JASPER liefert die freigegebene Sensorkomponente. Sitzklassifizierung, Erinnerungslogik, Kalibrierung, Diagnose und Fahrzeugzulassung bleiben beim OEM, Tier 1 oder Systembesitzer.
Sitzbelegung Sensor Mat Projekte passen, wenn:
- der Sitz braucht eine benutzerdefinierte flache oder konturierte Sensorkomponente
- die aktive Zone und die nicht sensierenden Bereiche können auf dem Kissen markiert werden
- Kabelführung und -stecker können vor der Probenahme freigegeben werden
- der reale Sitz ist für besetzte, leere, vorgeladene und passende Kontrollen verfügbar
Sechs Steuerungen Halten Sie eine Matte von der Passform CAD aber fehlt der Sitz
Die meisten Probenschleifen stammen aus einer unvollständigen Sitzgrenze oder Validierungsbedingung.
Erfassungsbereich
KontrolleMarkieren Sie den vorgesehenen Ladebereich und die Regionen, die nicht auslösen dürfen.
FehlermodusDie Matte erkennt eine Kante oder ein Objekt, verpasst aber die normale Sitzhaltung.
Installationsschicht
KontrolleNennen Sie die genaue Position im Verhältnis zu Schaumstoff, Trimm, Stütze, Heizungen, Lüftung und Klebstoffen.
FehlermodusDieselbe Matte reagiert nach dem Stapelwechsel anders.
Aktivierungsmethode
KontrolleDefinieren Sie Kontakt, Druck, Widerstand-bezogene, oder ein anderes bestätigtes Verhalten mit einer benannten Vorrichtung.
FehlermodusEin vages Auslöser-Klapper kann nicht reproduziert werden.
Schwanz und Leine
KontrolleSteuert die Ausgangsrichtung, die Biegegrenze, die Verstärkung, die Kabellänge, die Rückhalteeinrichtung und die Stellung des Steckers.
FehlermodusMontage faltet oder zieht den Leiter am Kissenrand.
Nachweise auf Sitzebene
KontrolleBesetzte, leere, vorgeladene, Kantenlast, Objekt, wiederholte Installation und Routing-Fälle.
FehlermodusEin Flachpass wird mit der Einbaugenehmigung verwechselt.
Geben Sie die Sensormat gegen das Sitzpaket an
Die Zeichnung sollte den Sitzlieferanten jedes Mal an der gleichen Stelle und Orientierung anbringen lassen.
| Entscheidung | Optionen zur Überprüfung | Freigabefrage |
|---|---|---|
| Physische Form | Vollmatte, kompaktes Pad, geteilte Zone, verbundene Zonen, Konturschnitt, Tabs, Löcher oder Projektumriss | Welche fertige Geometrie passt zum Kissen, ohne dass sich die Besatzung oder die angrenzenden Schichten beeinflussen? |
| Aktiver Bereich | Einzelzone, mehrere Zonen, Sperrzonen, Randausschlüsse oder Projektmuster | Wo muss die belegte Last erkannt und wo muss die Aktivierung vermieden werden? |
| installierte Position | Unter Schaumstoff, Innenschaum, unter Trimm, über Stütze oder Modulhöhle | Welche umgebenden Schichten erzeugen Vorladung, Stütze, Bewegung oder Abrieb? |
| Elektrisches Verhalten | Kontaktzustand, widerstandsbezogenes Ansprechen, FSR-Typ-Route oder kundendefiniertes Signal | Was misst der Kundenkreis und wie wird er getestet? |
| Vernetzen | Bedruckter Schwanz, Drahtleitung, Crimp, FFC/FPC-Schnittstelle, nackter Abschluss oder benannter Anschluss | Wie verlässt das Signal den Sitz ohne Belastung oder Fehlanpassung? |
| Zulassungsstaat | Lose Komponente, installiertes Kissen, kompletter Sitz, konditioniertes Muster oder behaltener Master | Welcher Staat genehmigt die Produktion und zukünftige Revisionen? |
KISSENBELASTUNGSKARTE
Den aktiven Bereich platzieren, in dem der Kissen die Last wiederholt
Sitzschaum breitet sich aus, konzentriert sich und leitet den Druck um. Ein Nennmittelpunkt reicht nicht aus, wenn Stützen, Trimmnähte, Stützrippen, Heizschichten und Körperhaltung den realen Lastpfad verändern.
- Überprüfung der Sitzabschnitte und der mit der Besatzlast gekennzeichneten Beobachtungen
- Trennen Sie die Sensorzone von Stützen, Nähten und harten Kanten
- gemeinsame sitzende Positionen und glaubwürdige Off-Center-Fälle prüfen
- Trimmspannung und Schaumvorspannung als Prüfbedingungen behandeln

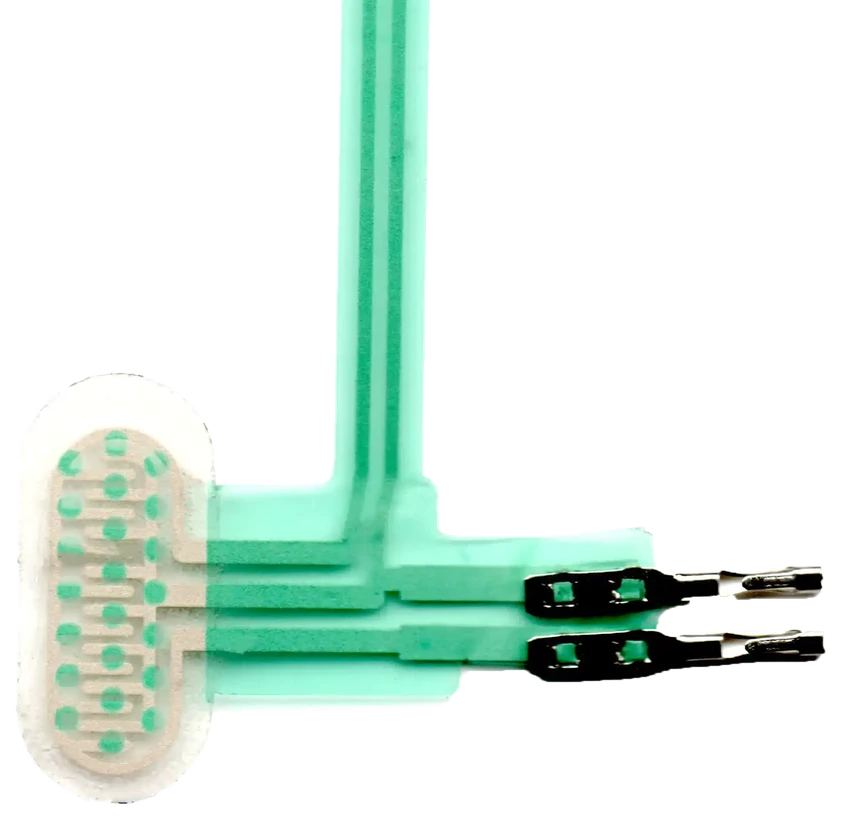

KABELAUSGANG
Die Führung muss die Installation und Sitzbewegung überleben
Der Übergang von einer flexiblen Matte zu einem Schwanz, Draht oder Stecker ist oft der höchste Zugbereich. Führen Sie ihn weg von Scharnieren, Schienen, Klammern, Schaumstoffschnitte, Trimmzügen und Service-Zugang.
- Markierung von festen, beweglichen, gefalteten und nicht unterstützten Kabelbereichen
- Definition der Bleirückhalteeinrichtung und der Steckermontage separat
- den installierten Biegeradius und die Zugrichtung inspizieren
- Installation wiederholen, wenn der Sitzvorgang die Matte stören kann
Die Sensormatte gegen den realen Sitz freigeben
Definieren Sie den Sitzzustand
Nennen Sie die Sitzposition, die belegten und leeren Bedingungen, die vorgesehene Systemeingabe und die kundeneigene Logik.
Ordnen Sie den Lastpfad zu
Bewertung Kissen Abschnitt, Schaumverhalten, Polsterspannung, Unterstützung, Sensorzone und Einbaugrenze.
Schaltung und Routing schließen
Prinzip der Freischaltmessung, Signalerwartung, Rückrichtung, Kabelschutz, Anschluss und Prüfzugang.
Proben auf Sitzebene
Check fit, falsche Aktivierung, besetzte Reaktion, Kabelspannung, Steckerpassung und Wiederholbarkeit im realen Sitz.
Kontrolle der Produktionsänderungen
Verriegelung, Materialstapel, Schaltung, Steckverbinder, Inspektion, Verpackung, zurückgehaltene Probe und Revalidierungstrigger.
Diagnose der Sitzgrenze vor dem Wechsel des Schaltkreises
Falsch besetztes Signal
Prüfen Sie Trimmvorspannung, Schaumkompression, harte Stützpunkte, Objektplatzierung, Active-Zonen-Größe und installierte Ausrichtung.
Vermisster Insasse
Prüfen Sie die realen Lastpfad, Haltungsbereich, Schaumstärke, Mattenposition, Zonenabdeckung und Fixture Annahmen.
Beschädigter Schwanz
Inspektion Kissen-Kanten-Knicke, Montagezüge, Rahmenkontakt, Verstärkung, Blei-Rückhalteeinrichtung und Steckermontage.
Variation von Sitz zu Sitz
Vergleichen Sie Schaumstoff, Trimmspannung, Einbauposition, Sensorrevision, Stecker-Passung und Probenkonditionierung.
Wo die kundenspezifischen Sitzbelegungs-Sensormatten passen
Die Matte kann an verschiedene Sitzpakete angepasst werden, wenn der Systembesitzer die beabsichtigte Eingabe und Validierung definiert.
Beifahrerkissen
Sitz-spezifische Matten für eine definierte Fahrgastlastzone und geschützte Gurtbandstrecke.
Rücksitze
Ein- oder Mehrfachmatten-Layouts für Sitzbank, Split oder Modul.
Sicherheitsgurt-Erinnerungseingang
Besetzte Sitzkomponente mit kundeneigener Schnalle-Eingangs- und Warnlogik.
Eingabe des Fahrers
Projektdefinierte Sitzzustandskomponente für die Sitze von Spezialfahrzeugen oder -ausrüstungen.
Gewerbliche Fahrgastsitze
Wiederholte Sitzmodule mit kontrollierter Installation und Kabelschutz.
Mobilitätssitze
Benutzerdefinierte Kissen, bei denen Umrisse, aktive Fläche, Stecker und Gebrauchstauglichkeit von Automobilsitzen abweichen.
Senden Sie die Kissen-Grenze und Active-Zone Markup
Eine obere Ansicht plus eine Sitzpartie ist in der Regel nützlicher als eine allgemeine Sensorspezifikation.
- Sitzzeichnung, Kissenabschnitt, Foto oder physische Probe
- Installationsschicht, Mattenumriss, aktive Zone und verbotene Bereiche
- besetzte, leere, vorgespannte, Objekt- und Randlastbedingungen
- Signalerwartung, Kundenschaltung, Befestigung und Akzeptanzmethode
- Heckausstieg, Kabellänge, Zugentlastung, Stecker und Gurtbandstrecke
- Probenmenge, jährliche Schätzung, Verpackung, Rückverfolgbarkeit und Validierungsinhaber
Sitzbelegung Sensor Mat FAQ
Was ist eine Sitzbelegungs-Sensormatte?
Es ist eine dünne, sitzintegrierte Matte oder Pad, die auf einen definierten Druck-, Kontakt- oder Widerstandszustand reagiert und einen Eingang in die kundeneigene Elektronik liefert.
Wo ist die Matte installiert?
Es kann unter Schaumstoff, im Inneren des Kissens, unter Polsterung, über einer Stützschicht oder innerhalb eines Sitzmoduls sitzen. Die freigegebene Zeichnung muss die genaue Schicht und Ausrichtung benennen.
Kann die Form und der aktive Bereich angepasst werden?
Ja. JASPER kann die fertigen Umrisse, Ausschnitte, Erfassungszonen, nicht-sensierende Bereiche, Schwanzausstieg, Kabel, Stecker, Etikett und Verpackung überprüfen.
Kann eine Matte an jeden Platz passen?
Normalerweise nicht ohne Beweise. Kissengeometrie, Schaumstoff, Trimmspannung, Stütze, Fahrgasthaltung, Kabelführung und Montageverfahren können die erforderliche Layout ändern.
Was beweist, dass die Matte produktionsbereit ist?
Die freigegebene Komponente und der installierte Sitz unter den Namen belegt, leer, vorgeladen, falsch-Trigger, Routing, Konditionierung und Wiederholungsinstallation Fallen.
Verwandte Sitzsensor-Ressourcen
Autositzbelegungssensoren
Vergleichen Sie die komplette Familie durch Sensorprinzip, Anwendung und gelieferte Komponentengrenze.
Überprüfen Sie die Ressource
Sitzdrucksensor
Verwenden Sie die druckorientierte Route, wenn Antwort- und Lastpfad-Beweise die wichtigsten Entscheidungen sind.
Überprüfen Sie die Ressource
Gurterinnerungssensor
Prüfen Sie die Belegungs-Eingangs-Grenze für kundengesteuerte SBR-Systeme.
Überprüfen Sie die RessourceDie Matte auf dem Sitz, nicht nur auf der Bank.
JASPER kann die Umriss-, Sensorzone, Einbauschicht, Schwanz, Kabel, Stecker, Komponentennachweise und Produktionskontrollen für Ihr freigegebenes Sitzpaket überprüfen.
