Wie funktioniert eine Folientastatur? Lernen Sie den Schichtaufbau aus Bedienfolie, Distanzfolie und Schaltung sowie den Signalweg bis zur Steuerung kennen.

Wie funktioniert eine Folientastatur? Beim Drücken einer markierten Tastenfläche bewegt sich eine Schaltfolie oder Metallschnappscheibe durch die Öffnung der Distanzfolie. Der Kontakt schließt einen definierten Strompfad; Leiterbahnen, Anschlussfahne und Steckverbinder führen das Signal anschließend zur Steuerung. Nach dem Loslassen öffnet sich der Kontakt wieder.
Aktualisiert am 29. Juli 2026
1. Definition und typischer Schichtaufbau einer Folientastatur
Eine Folientastatur ist eine kundenspezifische Schalterbaugruppe, die einen leitfähigen Pfad in einem Stromkreis öffnet oder schließt. Mindestens ein Kontakt befindet sich auf einem flexiblen Träger oder ist mit ihm verbunden; diese Abgrenzung entspricht der öffentlichen Definition einer Folientastatur bei Wikipedia. Anders als eine mechanische Einzeltaste benötigt nicht jede Position ein separates Kunststoffgehäuse mit Hebelmechanik. Stattdessen bilden Polyester- (PET) oder Polycarbonatfolien (PC), Haftklebstoffe und gedruckte Silber- oder Carbonleiter einen flachen, laminierten Aufbau.
Entscheidend ist der kontrollierte Abstand zwischen den Kontakten. Eine gestanzte Distanzfolie hält die Schaltflächen im Ruhezustand auseinander. Erst eine gezielte Betätigung überwindet diesen Abstand und erzeugt einen kurzen, stabilen Kontaktschluss, den ein Mikrocontroller oder ein SPS-Eingang auswerten kann. Die Produktübersicht zu Folientastaturen zeigt die üblichen Konstruktionsfamilien; dieser Beitrag konzentriert sich auf das Funktionsprinzip.
Eine Folientastatur ist nicht automatisch:
- eine vollständige elektronische Steuerung. Entprellung, Matrixabtastung, LED-Ansteuerung und Sicherheitsverriegelungen liegen in der Host-Elektronik, sofern sie nicht ausdrücklich als separates Modul vorgesehen sind;
- ein eigenständig nach IEC 60529 klassifiziertes Produkt. Eine IP-Schutzart gilt für die geprüfte Gehäuse- oder Baugruppenkonfiguration, nicht pauschal für ein loses Tastaturpaket;
- dasselbe wie eine Silikonschaltmatte, ein kapazitives Glastouchpanel oder eine elektromechanische Tastatur, auch wenn die sichtbare Bedienoberfläche ähnlich gestaltet ist.
Typischer Aufbau von oben nach unten:
[ Betätigung durch den Nutzer ]
|
1. Bedienfolie / Frontfolie (PET oder PC, rückseitig bedruckt, optional geprägt)
2. Klebeschicht der Frontfolie (fixiert die Oberfläche, ohne den Tastenweg zu sperren)
3. Dome-Haltefolie / obere Schaltfolie (Metallschnappscheiben und/oder obere Kontakte)
4. Distanzfolie mit Tastenausschnitten (hält den Kontakt im Ruhezustand offen)
5. Untere Schaltfolie (Silberdruck auf PET oder Kupfer-FPC/PCB bei Hybridaufbauten)
6. Rückseitenkleber sowie optional Abschirmung, Dichtung oder Versteifung
7. Anschlussfahne + Steckverbinder --> Host-Elektronik / Steuerungsgrenze
[ Auflagefläche des Gehäuses ]
Das Schichtbild beschreibt eine Baugruppe mit fünf bis sieben Funktionsebenen. Die Bedienfolie bildet die Oberseite. Darunter hält die Distanzfolie eine offene Kontaktstrecke frei. Beim Tastendruck treffen eine leitfähige Fläche oder eine Metallschnappscheibe auf die untere Schaltfolie. Eine dünne Anschlussfahne führt das Signal zu einem ZIF-/LIF-, Crimp-, Stiftleisten- oder Lötanschluss. EMV-Abschirmung, LED-Fenster, Lichtleiterfolie und Dichtung sind Optionen für eine konkrete Anwendung, keine obligatorischen Standardschichten.
2. Wie funktioniert eine Folientastatur während der Betätigung?
Das elektrische Grundprinzip ist einfach: Eine durch die Geometrie offengehaltene Verbindung wird vorübergehend geschlossen. Die eigentliche Entwicklungsarbeit besteht darin, diesen Vorgang auch nach Montage, Reinigung, Vibration und Temperaturwechsel reproduzierbar zu halten.
2.1 Ruhezustand: Der Strompfad ist offen
Im Ruhezustand trennt eine Distanzfolie aus Polyester oder Polyimid die obere und untere Kontaktfläche. Für voneinander isolierte Netze wird in Lastenheften häufig eine Isolationswiderstandsklasse im hohen Megaohm-Bereich angegeben; in OEM-Konstruktionsleitfäden liegt die Größenordnung oft bei etwa 100 MΩ. Dieser Wert ist eine typische RFQ-Zielklasse und keine allgemeine Garantie. Außerhalb der vorgesehenen Tastenfläche darf eine normale Handhabung keinen Fehlschluss auslösen. Prägeform, Tastengröße und die Unterstützung durch das Gehäuse müssen deshalb gemeinsam ausgelegt werden.
2.2 Bedienfolie und obere Schicht verformen sich
Der Nutzer drückt auf eine definierte Fläche der Bedienfolie. Sie ist nicht nur ein bedrucktes Dekorelement, sondern Verschleiß-, Reinigungs- und Führungsebene. Eine rückseitige Bedruckung schützt Beschriftungen unter der PET- oder PC-Folie. Foliendicken in der Größenordnung von 0,15-0,25 mm, eine Rand- oder Kissenprägung und die Steifigkeit einer ABS-, Aluminium- oder Stahlblechauflage verändern, wie viel Kraft am Kontakt ankommt.
Die obere Schicht biegt sich in die Öffnung der Distanzfolie. Bei einer taktilen Ausführung beginnt die Metallschnappscheibe, in Richtung ihres Umschlagpunkts einzuknicken. Bei einer nicht taktilen Ausführung nähert sich ein gedruckter Silber- oder Carbonkontakt ohne deutliches Schnappen der unteren Kontaktfläche.
2.3 Der Kontakt schließt
Am vorgesehenen Schaltweg treffen die leitfähigen Flächen aufeinander:
| Aufbau | Mechanismus des Kontaktschlusses | Rückmeldung für den Nutzer |
|---|---|---|
| Taktil mit Metallschnappscheibe | Die Edelstahlscheibe schnellt um und überbrückt die unteren Kontaktflächen | Klarer Druckpunkt und deutliches Schnappen |
| Taktil mit geprägtem Polymerdom | Die geformte Foliengeometrie gibt nach und schließt den Kontakt | Weicherer, meist leiserer Druckpunkt |
| Nicht taktil | Eine flache oder leicht geformte obere Kontaktfläche berührt den unteren Kontakt | Kaum oder keine mechanische Rückmeldung |
Für neue Baugruppen wird der Kontaktwiderstand in RFQs häufig als niedrige zweistellige Ohmklasse formuliert. OEM-Unterlagen nennen als typische Größenordnung weniger als etwa 50 Ω im Neuzustand und weniger als etwa 100 Ω nach einer definierten Lebensdauerprüfung. Diese Bereiche gelten nicht universell: Leitpaste, Dome-Baureihe, Kontaktfinish, Verschmutzung und Prüfverfahren bestimmen das Ergebnis. Ohne benannte Methode, Zyklenzahl und Annahmekriterium ist der Zahlenwert für eine Freigabe unvollständig.
2.4 Das Signal erreicht die Steuerungsgrenze
Nach dem Schließen verläuft der Strompfad über gedruckte Silberleiterbahnen, gegebenenfalls einen Carbonüberdruck auf den Kontaktflächen, die flexible PET- oder FPC-Anschlussfahne und den Steckverbinder. Die Funktion der Folientastatur endet elektrisch dort, wo MCU, ASIC oder SPS am erwarteten Netz einen gültigen niederohmigen Zustand erkennt.
Danach übernimmt die Host-Elektronik. Sie entprellt das Signal, tastet eine Matrix ab, verhindert Geistertasten bei einer Matrix ohne Dioden und steuert gegebenenfalls LEDs. Eine Prüflampe oder Durchgangsmessung bestätigt deshalb nur einen Teil der Integration. ZIF-/LIF-Baureihe, Pinbelegung, Kontaktseite, Versteifungsdicke, Raster von beispielsweise 1,0 mm, 1,25 mm oder 2,54 mm und das Abtastverfahren müssen zur Zeichnung der Steuerung passen. Die von TE Connectivity und anderen Steckverbinderherstellern verwendeten FPC-Merkmale sind dabei eine sinnvolle Prüfliste, unabhängig von der gewählten Marke.
2.5 Nach dem Loslassen öffnet der Kontakt wieder
Hebt der Nutzer den Finger, bringen die Federwirkung der Metallschnappscheibe und/oder die Elastizität der PET-Folie den Kontakt in den offenen Zustand zurück. Klebstoff, der in den Tastenausschnitt fließt, eine bleibende Verformung der PC-Folie oder eingeschlossene Luft können diese Rückstellung stören. Bei abgedichteten Dome-Feldern ist deshalb oft ein geplanter Entlüftungspfad in Distanzfolie, Träger oder Leiterplatte erforderlich. Snaptron behandelt die Entlüftung folgerichtig als anwendungsspezifische Geometrie und nicht als universelles Kanalmaß.

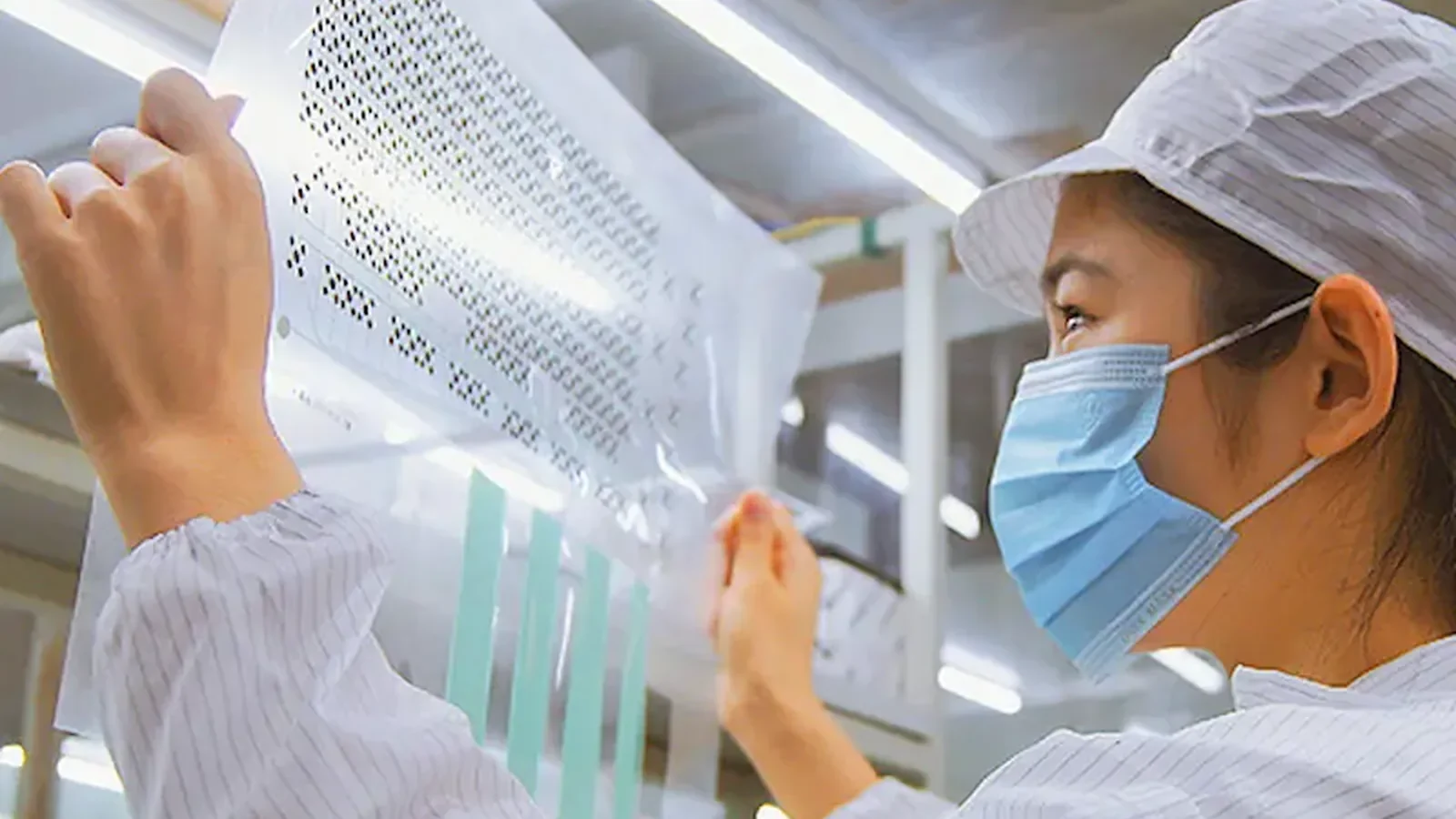

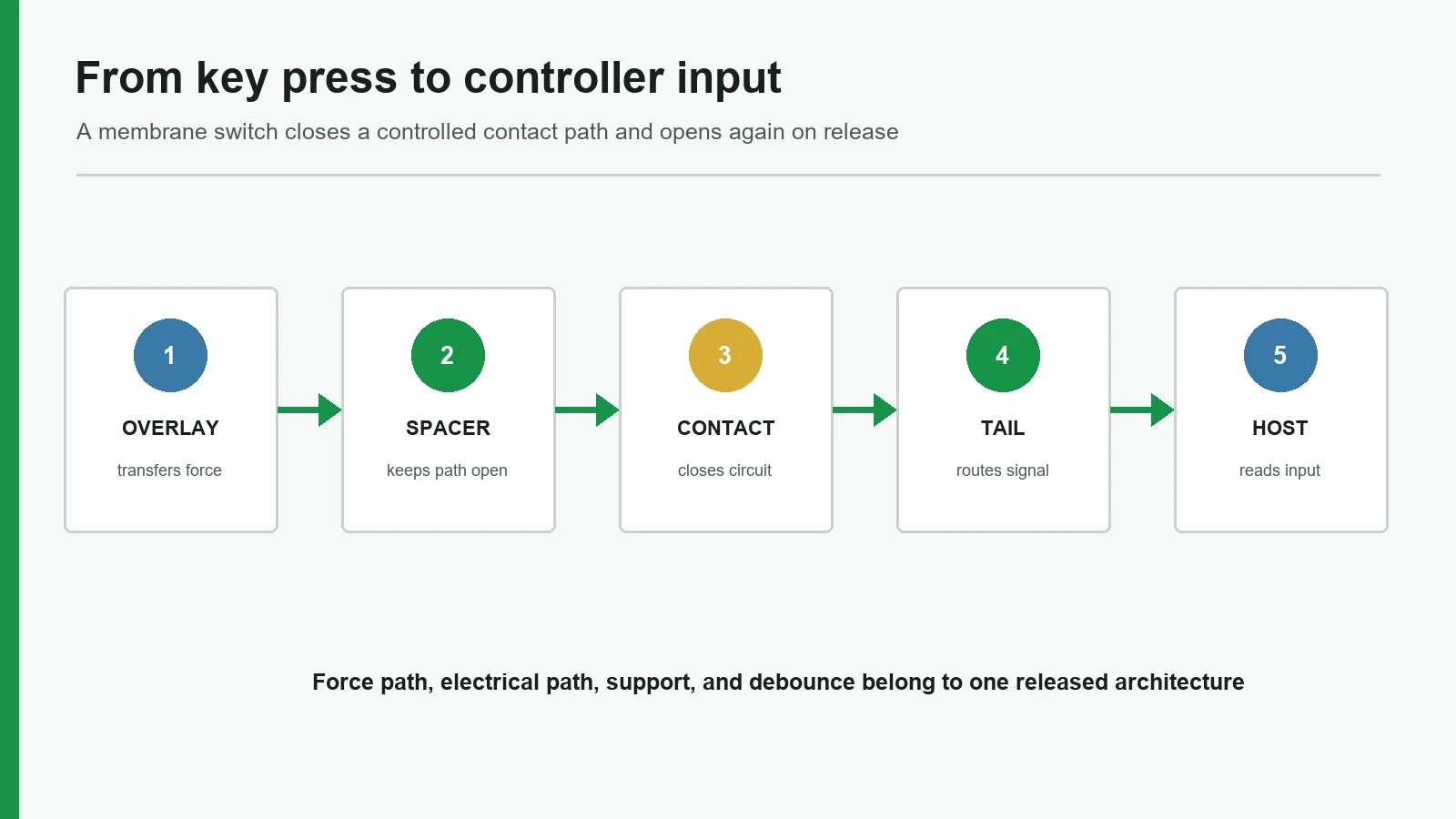

2.6 Betätigungsfolge im Überblick
| Schritt | Mechanischer Vorgang | Elektrischer Zustand |
|---|---|---|
| 1 | Finger liegt auf der markierten Tastenfläche | Offen |
| 2 | Bedienfolie und obere Schicht biegen sich | Weiterhin offen |
| 3 | Bewegung durch den Ausschnitt der Distanzfolie | Annäherung an den Schaltpunkt |
| 4 | Schnappscheibe oder Kontakt trifft die untere Schaltfolie | Geschlossenes, vorgesehenes Tastennetz |
| 5 | Signal läuft über Leiterbahnen und Anschlussfahne | Steuerung kann den Kontaktschluss erkennen |
| 6 | Finger wird abgehoben; Dome/Folie stellt den Abstand wieder her | Wieder offen |
Damit ist das vollständige Funktionsprinzip beschrieben: Die Schichtgeometrie hält den Pfad offen, eine kontrollierte Verformung schließt ihn, die Anschlussfahne überträgt das Ereignis und der Aufbau kehrt ohne Restkurzschluss in den Ruhezustand zurück.

3. Welche Folientastatur-Varianten verändern die Funktionsweise?
Die physikalische Grundidee bleibt gleich. Varianten unterscheiden sich vor allem durch Rückmeldung, Schaltungsträger, Beleuchtung und Abschirmung.
| Variante | Kennzeichnender Aufbau | Typischer Einsatz | Konstruktiver Zielkonflikt |
|---|---|---|---|
| Taktil, Metallschnappscheibe | Edelstahl-Dome mit definiertem Umschlagpunkt | Industriebedienfelder, Gerätekonsolen, Tastenfelder | Dome-Auswahl und feste Auflage sind entscheidend; Lebensdauer hängt von Baureihe und Last ab |
| Nicht taktil | Kontaktschluss ohne deutliches Schnappen | Flache, leise Bedienflächen | Nutzer können zu stark drücken; Produkt braucht eine klare optische oder akustische Rückmeldung |
| Geprägter Polymerdom | Geformte Folie erzeugt eine weichere Rückmeldung | Flexible Grafiken und sanfter Druckpunkt | Weniger klar als ein Metall-Dome; Umformgrenzen beachten |
| PET-Schaltung mit Silberdruck | Gedruckte Silberleiter auf Polyester | Viele kundenspezifische Bedienfolien | Geringere Strom- und Packungsdichte als Kupfer |
| FPC-/PCB-Hybrid | Kupferflex oder starre Leiterplatte unter Tasten bzw. Anschluss | Dichte LED-Anordnung, feines Raster, stabiler Anschlussbereich | Mehr Kosten und größere Aufbauhöhe |
| Beleuchtete Ausführung | LEDs, Lichtleiterfolie oder Durchleuchteffekt | Geräte in dunkler Umgebung und Statusanzeigen | Opazität, Register, Wärme und Fenstertoleranzen müssen zusammenpassen |
| Abgeschirmter Aufbau | Folie, ITO oder gedruckte Abschirmung | Elektromagnetisch belastete Industrieumgebung | Erdungskonzept erforderlich; Dicke und Optik ändern sich |
3.1 Taktil oder nicht taktil ist eine Bedienentscheidung
Taktil ist nicht automatisch besser. Ein klarer Druckpunkt hilft, wenn Bediener Handschuhe nach EN 388 tragen, ein HMI ohne Blickkontakt bedienen oder eine kritische Start-/Stopp-Eingabe bestätigen müssen. Für allgemeine Tasten nennen OEM-Leitfäden häufig Dome-Kraftklassen von rund 180-350 g (ca. 1,8-3,4 N); bei Handschuhbedienung kommen Klassen ab 400 g (ca. 3,9 N) vor. Verbindlich sind jedoch Baureihenzeichnung, Durchmesser, Auslösekraft, Klickverhältnis und die Prüfung auf dem seriennahen Gehäuse.
Nicht taktile Tasten passen besser, wenn Display oder Signalgeber eine eindeutige Rückmeldung liefern, eine ebene Oberfläche gefordert ist oder ein leises Bediengeräusch Vorrang hat. Die Seite zu taktilen Folientastaturen ordnet die Konstruktionsoptionen ein, ersetzt aber keine Musterprüfung im realen Einbau.
3.2 Der Schaltungsträger beeinflusst die Robustheit
Silberleitpaste auf PET in der Größenordnung von 0,125 mm ist für viele kundenspezifische Signaltastaturen wirtschaftlich und ausreichend flexibel. Der typische Einsatz liegt bei 5 V und kleinen Strömen an GPIO- oder ADC-Eingängen. Ein Carbonüberdruck auf Silberkontaktflächen kann Migration und Reibverschleiß mindern; diese Praxis wird unter anderem in Unterlagen von Nelson-Miller und Cubbison beschrieben.
Wenn Strom, ein feines Raster um 0,5 mm, wiederholtes Biegen nach IPC-2223-Kontext oder eine dichte Bestückung mit 0603-LEDs die gedruckte Silberschaltung überfordert, ist eine Kupfer-FPC mit 1 oz/ft² (ca. 35 µm Kupferdicke) oder eine lokale FR4-Versteifung die übliche nächste Konstruktionsstufe. Mehr Leitpaste löst diese Randbedingungen nicht.
3.3 Beleuchtung ändert nicht das Kontaktprinzip
Hinterleuchtung verändert Druckdichte, Fensterausrichtung, Lichtleiter und häufig die Zahl der Schichten. Der offene Spalt und der definierte Kontaktschluss bleiben trotzdem erforderlich. Symbole mit Durchleuchteffekt, oft als Dead Front bezeichnet, sind zuerst eine Frage der Druckopazität und danach der LED-Position.
4. Elektrische Zielwerte, Prüfnormen und Controller-Grenze
Am Kontakt arbeitet die Folientastatur binär: Ein vorgesehenes Netz ist offen oder geschlossen. Eine produktionsfähige Spezifikation benötigt trotzdem klare Messbedingungen.
4.1 Typische RFQ-Zielklassen, keine Universalgarantien
| Parameter | Übliche Formulierung im Lastenheft | Zu beachtende Einflussgrößen |
|---|---|---|
| Kontaktwiderstand, neu | Niedrige zweistellige Ohmklasse, häufig kleiner als etwa 50 Ω | Leitpaste, Dome, Pad-Finish und Kontamination |
| Kontaktwiderstand nach Lebensdauerprüfung | Höherer zulässiger Grenzwert, häufig kleiner als etwa 100 Ω | Prüfverfahren und Zyklenzahl müssen genannt sein |
| Isolationswiderstand | Hohe Megaohmklasse zwischen getrennten Netzen, häufig um 100 MΩ | Feuchte, Rückstände und Kriechstrecken |
| Schaltspannung / Strom | Niedrige Signalklasse, sofern kein Kupferhybrid für mehr ausgelegt ist | Gedrucktes Silber ist kein Leistungsschütz |
| Betätigungskraft | Zielwert aus Dome-Baureihe und kompletter Folienschichtung | Am seriennahen Gehäuse messen |
| Tastenweg | Meist unter einem Millimeter bis in den niedrigen Millimeterbereich | Prägung und Distanzfolie bestimmen das Gefühl |
| Lebensdauerklasse | Bei Metall-Domes oft im mehrmillionigen Betätigungsbereich beworben | Anwendung, Kraft, Verschmutzung und Methode begrenzen die Aussage |
Die ASTM führt unter F1578 eine Familie von Prüfverfahren für Folientastaturen. Für eine Freigabe reicht die Formulierung „nach ASTM geprüft“ nicht. Prüfnummer, Stichprobe, Betätigungskraft, Kontaktprellen, Lebensdauerbedingung und Annahmegrenze gehören in den Erstmuster- oder FAIR-Plan.
4.2 Relevante Normen und Dokumente
| Norm / Regelwerk | Gegenstand | Sinnvoller Nachweis |
|---|---|---|
| IEC 60529 | IP-Code für Gehäuseschutz | Prüfbericht der montierten Konfiguration, nicht Werbeaussage für ein loses Bauteil |
| ASTM F1578 | Prüfmethoden für die Leistung von Folientastaturen | Benannte Methoden, Stichprobe und Annahmegrenzen |
| IEC 61000-4-2 | Verfahren zur Prüfung der Störfestigkeit gegen elektrostatische Entladung | Gerätebezogener Prüfplan; eine Abschirmlage ist nur ein Konstruktionsbeitrag |
| RoHS, Richtlinie 2011/65/EU | Beschränkte Stoffe in Elektro- und Elektronikprodukten | Materialerklärungen für die Stückliste |
| REACH, Verordnung (EG) Nr. 1907/2006 | Informationspflichten zu besonders besorgniserregenden Stoffen | Lieferantenerklärungen im zutreffenden Umfang |
| UL 94 | Brennbarkeitsklassen für Polymerwerkstoffe | Werkstoffnachweis, wenn das Endprodukt ihn fordert; nicht automatisch für jede Tastatur |
Eine nachvollziehbare Prüfung und Validierung ordnet elektrische und mechanische Prüfungen einer Zeichnung und einem Annahmeplan zu. Die Methode muss zur Anwendung passen; die bloße Nennung eines Standards ersetzt keine Grenzwerte.
4.3 Checkliste für die Steuerungsgrenze
Vor der Integrationsfreigabe müssen sechs Punkte eindeutig sein:
- Matrix- oder Einzelverdrahtung und Strategie gegen Geistertasten
- Steckverbinderbaureihe, Raster, Pinbelegung, Kontaktseite und Versteifungsdicke
- Mindestbiegeradius der Anschlussfahne am Austritt und am Steckverbinder
- Entprellzeit passend zum Kontaktprellen der gewählten Schnappscheibe
- LED-Polarität und Spitzenstrom, falls Anzeigen dieselbe Anschlussfahne nutzen
- Erwartete Offen-/Geschlossen-Schwellen im ADC- oder Digitaleingang der Host-Elektronik
Sind diese Angaben offen, kann die Tastatur auf dem Durchgangsprüfer einwandfrei wirken und trotzdem im Gerät ausfallen.
5. Welche Details verändern Druckgefühl und Signalzuverlässigkeit?
Ein Muster kann auf der Werkbank sauber schalten und nach dem Laminieren auf ein strukturiertes ABS-Gehäuse oder nach einer engen 90-Grad-Faltung der Anschlussfahne unzuverlässig werden.
Bedienfolie und Prägung. Dickes PET oder hartbeschichtetes PC erhöht die Betätigungskraft und kann einen weichen Dome der 180-g-Klasse (ca. 1,8 N) dämpfen. Dünne Folien um 0,15 mm reagieren direkter, benötigen aber eine zur Chemikalien- und UV-Belastung passende Oberfläche.
Dome-Durchmesser, Kraft und Auflage. Eine nachgiebige oder zu kleine Auflage unter einer 12-mm-Metallschnappscheibe verschlechtert das Klickverhältnis. Weicher Schaumstoff hinter der unteren Schaltfolie kann den Weg aufnehmen, bevor der Dome den Silberkontakt vollständig erreicht.
Distanzfolie und Register. Eine zu dicke Distanzfolie verlängert den Tastenweg und lässt nicht taktile Tasten stumpf wirken. Versetzte Ausschnitte verursachen Randkontakt, intermittierende Kurzschlüsse oder eine unvollständige Betätigung auf dem Carbonüberdruck.
Haftklebstoff und Randabdichtung. Acrylklebstoffe der 200MP-Klasse, etwa 3M 467MP auf Metall, und Produkte der 300LSE-Klasse, etwa 3M 9495LE für pulverbeschichtete oder andere niederenergetische Kunststoffe, sind Beispiele für unterschiedliche Substratanforderungen. Die konkrete Auswahl folgt Oberfläche, Temperatur und Reinigungsmedium. Klebstoff, der in die Tastenkammer fließt, verändert den Weg; eine dichte Randverklebung ohne Entlüftung kann Luft unter Metallschnappscheiben einschließen.
Mechanik der Anschlussfahne. Scharfe Faltungen an gedruckten Silberleiterbahnen können nach wenigen Hundert Biegebewegungen intermittierende Unterbrechungen erzeugen. Eine falsche ZIF-Einstecktiefe oder verwechselte Kontaktseite führt zu toten Zeilen, die leicht als STM32-, SPS- oder Firmwarefehler missverstanden werden.
Umgebung. Reinigungschemikalien greifen bestimmte PC-Oberflächen schneller an als geeignete hartbeschichtete PET-Folien. Feuchtepfade beginnen häufig am Tail-Austritt, an unzureichend verklebten Rändern oder an Gehäusespalten und nicht an der eigentlichen Silberkontaktfläche.
EMV- und ESD-Kontext. Industrielle Bedienfelder können eine Kupferfolie, ITO-Schicht oder gedruckte Carbonabschirmung mit definierter Masseverbindung benötigen. Das ist Teil der Geräteauslegung und einer Prüfung nach IEC 61000-4-2, kein Etikettenversprechen auf der Bedienfolie.
6. Wann ist eine Folientastatur nicht die richtige Bauform?
Folientastaturen sind stark bei geschlossenen Bedienflächen, kundenspezifischer Grafik und Aufbauhöhen unter etwa 3 mm. In den folgenden Fällen sollte eine andere HMI-Lösung geprüft werden:
- Hohe Ströme oder Leistungsschalten: Gedruckte Silberkontakte sind Signalschalter. Relais, nach IEC 60947 ausgelegte Leistungsschalter oder passende Kupfersysteme müssen die Last schalten.
- Großer Hub und hohe mechanische Überlast: Industriejoysticks, Not-Halt-Befehlsgeräte nach ISO 13850 oder Tasten mit hoher Schlagbeanspruchung benötigen andere Mechaniken.
- Mehrfinger-Gesten: Ein projiziert-kapazitives Glasmodul passt besser zu Wischen, Zoomen und dynamischen Oberflächen als eine diskrete 4×4-Folienmatrix.
- IP-Forderung ohne Gehäusekonzept: Eine „wasserdichte Folie“ ersetzt keine Rand-, Dichtungs- und Tail-Austrittsprüfung der Baugruppe nach IEC 60529.
- Extrem hohe Zyklenzahl unter abrasivem Schmutz: Klassen von 1-5 Millionen Betätigungen aus sauberer Laborumgebung sagen wenig über Silikatstaub, klebrige Flüssigkeiten oder ungedichteten Abrieb aus.
- Medizinische Endgerätefreigabe allein durch die Komponente: ISO 10993, klinische Bewertung und FDA-/MDR-Anforderungen betreffen das fertige Gerät und seinen Zweck. Eine unter ISO 9001 gefertigte Tastatur ist weiterhin eine Komponente.
Treffen mehrere Punkte zu, sollte die HMI-Bauform vor Werkzeugfreigabe neu bewertet werden.
7. Wo wird das Funktionsprinzip von Folientastaturen eingesetzt?
7.1 Industriesteuerungen und Messtechnik
SPS-Peripherie, Gasanalysegeräte und CNC-Bedienfelder nutzen geschlossene Grafiken und taktile Tasten für Handschuhbedienung. Kraftklassen von 300-500 g (ca. 2,9-4,9 N), eine Abschirmung und eindeutig bezeichnete TE- oder JST-kompatible Pinouts können für die Funktion ebenso wichtig sein wie die Druckfarben.
7.2 Medizin- und Laborgeräte im Komponentenrahmen
Bedienfelder von Infusionspumpen und Diagnosegeräten benötigen häufig reinigungsfähige PET-Oberflächen und eine definierte Rückmeldung. Die Folientastatur bleibt eine Komponente im Risikomanagement nach ISO 14971. Reinigungschemie, Kennzeichnungsbeständigkeit und elektrische Sicherheit gehören in die Akte des Geräteherstellers; ein ISO-9001-Prozess des Komponentenlieferanten ist keine FDA-510(k)- oder MDR-Freigabe.
7.3 Haushalts- und Gewerbegeräte
Öfen, Getränkeautomaten und Fitnesskonsolen verwenden flache, nicht taktile oder leicht taktile Bedienflächen. Wärmebereiche um 60-80 °C, Dampf und Reinigungsmittel bestimmen, ob eine PC- oder PET-Folie und welcher Haftklebstoff geeignet ist.
7.4 Verkehrs- und Spezialgeräte
Kabinensteuerungen und mobile Feldgeräte beanspruchen die Tastatur durch Temperatur, Vibration und engen Bauraum. Bei wiederholter Bewegung an einem Scharnier sind Polyimid-FPC und eine PET-Versteifung um 0,3 mm oft belastbarer als reine PET-Silberleiter.
7.5 Zutrittskontrolle und Kiosksysteme
Öffentlich zugängliche Tastenfelder profitieren von geschlossenen Grafiken und hartbeschichteten Oberflächen. Nicht taktile Bedienfelder sind in leisen Bereichen sinnvoll; Metallschnappscheiben bleiben dort zweckmäßig, wo eine Bestätigung ohne Blick auf ein TFT-Display nötig ist.
In allen Anwendungen bleibt der Schaltvorgang gleich. Schichtdicke, Kraftziel und Validierungsplan ändern sich mit der Umgebung.
8. Projektangaben vor Muster- und Produktionsfreigabe
Vor einer Anfrage bei einem Hersteller sollten diese Eingaben vorliegen:
| Eingabe | Bedeutung für die Funktion |
|---|---|
| Grafikdaten und Tastenbelegung | Definieren Betätigungszonen und verschleißgeschützte Beschriftungen |
| Skizze des Schichtaufbaus | Macht Annahmen zu Dome, Distanzfolie, Abschirmung und LED sichtbar |
| Taktil/nicht taktil und Kraftklasse | Legt Metallschnappscheibe oder Flachkontakt fest |
| Schaltungsträger und Matrixplan | Bestimmen Widerstands- und Routinggrenzen von PET-Silber, FPC oder PCB |
| Steckverbinder, Raster, Pinbelegung und Kontaktseite | Definieren die Grenze zur Steuerung |
| Austrittsrichtung, Länge und Biegeradius der Anschlussfahne | Verhindern intermittierende Leiterbahnunterbrechungen |
| Gehäusematerial, Ebenheit und Auflagefläche | Bestimmen Abstützung und Druckgefühl |
| Chemikalien, IP-Ziel, UV und Temperatur | Steuern Folien-, Klebstoff- und Dichtungsauswahl |
| Spannung, Strom und ESD-Konzept | Verhindern eine Überlastung gedruckter Kontakte |
| Musterprüfungen und Annahmekriterien | Verknüpfen Kraft, Lebensdauer, Isolation und Durchgang mit benannten Methoden |
| Freigabe auf dem seriennahen Gehäuse | Eine reine Werkbankmessung reicht nicht aus |
Für Konstruktionsfamilien stehen die Seiten zu kundenspezifischen Folientastaturen und Folientastaturen als Tastenfelder bereit. JASPER kann über die technische Konstruktionsprüfung als eine mögliche Umsetzungsoption Schichtaufbau, Kontaktart, Anschlussfahne und Steuerungsgrenze gegen das reale Gehäuse und die Umgebung prüfen. Weitere technische Beiträge stehen im deutschen Engineering-Blog.
9. Häufige Fragen zur Funktionsweise von Folientastaturen
Wie funktioniert eine Folientastatur in einem Satz?
Druck auf eine definierte Tastenfläche bewegt eine Schaltfolie oder Metallschnappscheibe durch die Öffnung der Distanzfolie auf den unteren Kontakt. Dadurch schließt sich ein Strompfad, den Anschlussfahne und Steckverbinder bis zur Host-Elektronik führen; nach dem Loslassen öffnet sich der Kontakt wieder.
Wie schaltet eine Folientastatur ohne mechanischen Hebel?
Die Schichtgeometrie ersetzt den Hebel. Die Distanzfolie hält einen offenen Spalt frei, die flexible Folie und optional eine Schnappscheibe erzeugen die Bewegung, und gedruckte Leiter überbrücken den Kontakt. Ein separates Kunststoffgehäuse je Taste ist nicht erforderlich.
Was unterscheidet taktile und nicht taktile Folientastaturen?
Beide Bauformen schließen denselben elektrischen Pfad. Eine taktile Folientastatur ergänzt eine Metallschnappscheibe oder geprägte Struktur, damit der Nutzer die Betätigung spürt. Eine nicht taktile Ausführung schaltet nahezu ohne mechanisches Schnappen und benötigt eher eine optische oder akustische Rückmeldung des Geräts.
Wie lange hält eine Folientastatur?
Die Lebensdauer hängt von Dome-Baureihe, Kraft, Verschmutzung, Tastenweg und Prüfmethode ab. Anbieter von Metallschnappscheiben nennen häufig Klassen von 1-5 Millionen Betätigungen. Diese Laborwerte müssen mit geeigneten Verfahren aus der ASTM-F1578-Familie unter realistischen Bedingungen validiert werden; sie sind keine pauschale Feldgarantie.
Kann eine Folientastatur wasserdicht sein?
Der elektrische Schaltvorgang bleibt unverändert. Wasserbeständigkeit erfordert eine durchgehende Bedienfolie, geeignete Randverklebung, einen kontrollierten Austritt der Anschlussfahne und ein passendes Gehäuse. Die Schutzart wird nach IEC 60529 an der montierten Konfiguration geprüft; ein loses Tastaturpaket besitzt nicht automatisch IP65 oder IP67.
Wie wird eine Folientastatur mit der Steuerung verbunden?
Üblich ist eine flexible Anschlussfahne zu einem ZIF-/LIF-Steckverbinder, Crimpgehäuse, einer Stiftleiste, Lötpads oder einem versteiften Anschlussbereich. Raster, Pinbelegung, Kontaktseite, Versteifungsdicke und Biegeradius müssen mit der Host-Zeichnung übereinstimmen.
Warum unterscheidet sich das Tastengefühl zwischen Mustern?
Dome-Kraft, Foliendicke, Höhe der Distanzfolie, Prägung, Klebstoffaufbau, Stützschaum und Ebenheit des Gehäuses verändern die Betätigung. Vergleichsmuster sollten auf dem seriennahen Gehäuse und nicht nur auf einer ebenen Prüfplatte beurteilt werden.
Eignet sich eine Folientastatur für Medizinprodukte?
Als reinigungsfähige, flache Komponente wird die Technik in medizinischen Bediengeräten eingesetzt. Validierung, Risikomanagement und regulatorische Freigabe des Endgeräts bleiben jedoch Aufgabe des Geräteherstellers und sind von der Fertigung der Folientastatur getrennt.
Was muss vor der Produktionsfreigabe geprüft werden?
Erforderlich sind Durchgang und Isolation nach Zeichnungsgrenzen, Betätigungskraft und Tastengefühl auf dem realen Gehäuse, Steck- und Biegebelastung der Anschlussfahne sowie anwendungsspezifische Umweltprüfungen. Genannte ASTM-F1578- oder andere Verfahren brauchen eine definierte Stichprobe und Annahmekriterien; Fehler sollten einer Schichtursache zugeordnet werden.
Technische Quellen
Häufig gestellte Fragen
Wie funktioniert eine Folientastatur in einem Satz?
Druck auf eine definierte Tastenfläche bewegt eine Schaltfolie oder Metallschnappscheibe durch die Öffnung der Distanzfolie auf den unteren Kontakt. Dadurch schließt sich ein Strompfad, den Anschlussfahne und Steckverbinder bis zur Host-Elektronik führen; nach dem Loslassen öffnet sich der Kontakt wieder.
Wie schaltet eine Folientastatur ohne mechanischen Hebel?
Die Schichtgeometrie ersetzt den Hebel. Die Distanzfolie hält einen offenen Spalt frei, die flexible Folie und optional eine Schnappscheibe erzeugen die Bewegung, und gedruckte Leiter überbrücken den Kontakt. Ein separates Kunststoffgehäuse je Taste ist nicht erforderlich.
Was unterscheidet taktile und nicht taktile Folientastaturen?
Beide Bauformen schließen denselben elektrischen Pfad. Eine taktile Folientastatur ergänzt eine Metallschnappscheibe oder geprägte Struktur, damit der Nutzer die Betätigung spürt. Eine nicht taktile Ausführung schaltet nahezu ohne mechanisches Schnappen und benötigt eher eine optische oder akustische Rückmeldung des Geräts.
Wie lange hält eine Folientastatur?
Die Lebensdauer hängt von Dome-Baureihe, Kraft, Verschmutzung, Tastenweg und Prüfmethode ab. Anbieter von Metallschnappscheiben nennen häufig Klassen von 1-5 Millionen Betätigungen. Diese Laborwerte müssen mit geeigneten Verfahren aus der ASTM-F1578-Familie unter realistischen Bedingungen validiert werden; sie sind keine pauschale Feldgarantie.
Kann eine Folientastatur wasserdicht sein?
Der elektrische Schaltvorgang bleibt unverändert. Wasserbeständigkeit erfordert eine durchgehende Bedienfolie, geeignete Randverklebung, einen kontrollierten Austritt der Anschlussfahne und ein passendes Gehäuse. Die Schutzart wird nach IEC 60529 an der montierten Konfiguration geprüft; ein loses Tastaturpaket besitzt nicht automatisch IP65 oder IP67.
Wie wird eine Folientastatur mit der Steuerung verbunden?
Üblich ist eine flexible Anschlussfahne zu einem ZIF-/LIF-Steckverbinder, Crimpgehäuse, einer Stiftleiste, Lötpads oder einem versteiften Anschlussbereich. Raster, Pinbelegung, Kontaktseite, Versteifungsdicke und Biegeradius müssen mit der Host-Zeichnung übereinstimmen.
Warum unterscheidet sich das Tastengefühl zwischen Mustern?
Dome-Kraft, Foliendicke, Höhe der Distanzfolie, Prägung, Klebstoffaufbau, Stützschaum und Ebenheit des Gehäuses verändern die Betätigung. Vergleichsmuster sollten auf dem seriennahen Gehäuse und nicht nur auf einer ebenen Prüfplatte beurteilt werden.
Eignet sich eine Folientastatur für Medizinprodukte?
Als reinigungsfähige, flache Komponente wird die Technik in medizinischen Bediengeräten eingesetzt. Validierung, Risikomanagement und regulatorische Freigabe des Endgeräts bleiben jedoch Aufgabe des Geräteherstellers und sind von der Fertigung der Folientastatur getrennt.
Was muss vor der Produktionsfreigabe geprüft werden?
Erforderlich sind Durchgang und Isolation nach Zeichnungsgrenzen, Betätigungskraft und Tastengefühl auf dem realen Gehäuse, Steck- und Biegebelastung der Anschlussfahne sowie anwendungsspezifische Umweltprüfungen. Genannte ASTM-F1578- oder andere Verfahren brauchen eine definierte Stichprobe und Annahmekriterien; Fehler sollten einer Schichtursache zugeordnet werden.
Zeichnung und Anforderungen prüfen lassen
Senden Sie Zeichnung, Einsatzbedingungen und Jahresmenge für eine technische Prüfung.
