Ein kapazitiver Touch-Schalter ist ein fester Befehlsbereich ohne bewegliche Schlüsselfahrt. Zuverlässige Bedienung hängt von der Elektrode, dem Abdeckstapel, dem Abstand, dem Routing, dem Feedback, der Steuerungsgrenze, den benachbarten leitfähigen Teilen und den Zuständen ab, in denen ein Touch akzeptiert oder ignoriert werden muss.
Ein kapazitiver Touch-Schalter erkennt eine Feldänderung an einer definierten Elektrode und meldet eine diskrete Eingabe an den Controller oder Host. Jeder gedruckte Bereich hat eine feste Identitäts- und Befehlsgrenze.
Das gedruckte Symbol erzeugt den Schalter nicht. Die freigegebene Konstruktion muss dieses Symbol mit der Elektrodengeometrie verbinden, Schichten abdecken, Abstand von anderen Kanälen, Trace Route, Referenzbedingungen, Controller-Einstellungen und in der Nähe leitfähige Struktur.
Verwenden Sie diese Route, wenn separate Befehle wie Power, Start, Stop, Mode, Anerkennung oder Auswahl eine flache Oberfläche benötigen. Verwenden Sie die Tastaturroute, wenn viele Kanäle eine gemeinsame Karte, gleichzeitige Eingaberegeln oder Schieberegler und Radverhalten benötigen.
Die meisten Feldprobleme beginnen, wo die Elektrodenzeichnung aufhört und das installierte Produkt beginnt.
Lassen Sie die aktive Form, die Keep-outs, den Verbindungspunkt, die Orientierung und die Beziehung zum gedruckten Icon frei.
FehlermodusDer sichtbare Befehls- und effektive Erfassungsbereich bleiben nicht ausgerichtet.
Identifizieren Sie jeden dekorativen, bedruckten, gebundenen, beschichteten und nicht gestützten Bereich oberhalb der Elektrode.
FehlermodusEin unter einer Oberfläche gestimmtes Beispiel wird unter einem anderen Feldweg wiederverwendet.
Karte benachbarte Kanäle, Lünetten, Displays, Befestigungselemente, Halterungen, Schilde und geerdete oder schwimmende Teile.
FehlermodusEin naher Finger oder ein leitfähiges Merkmal beeinflusst den falschen Kanal.

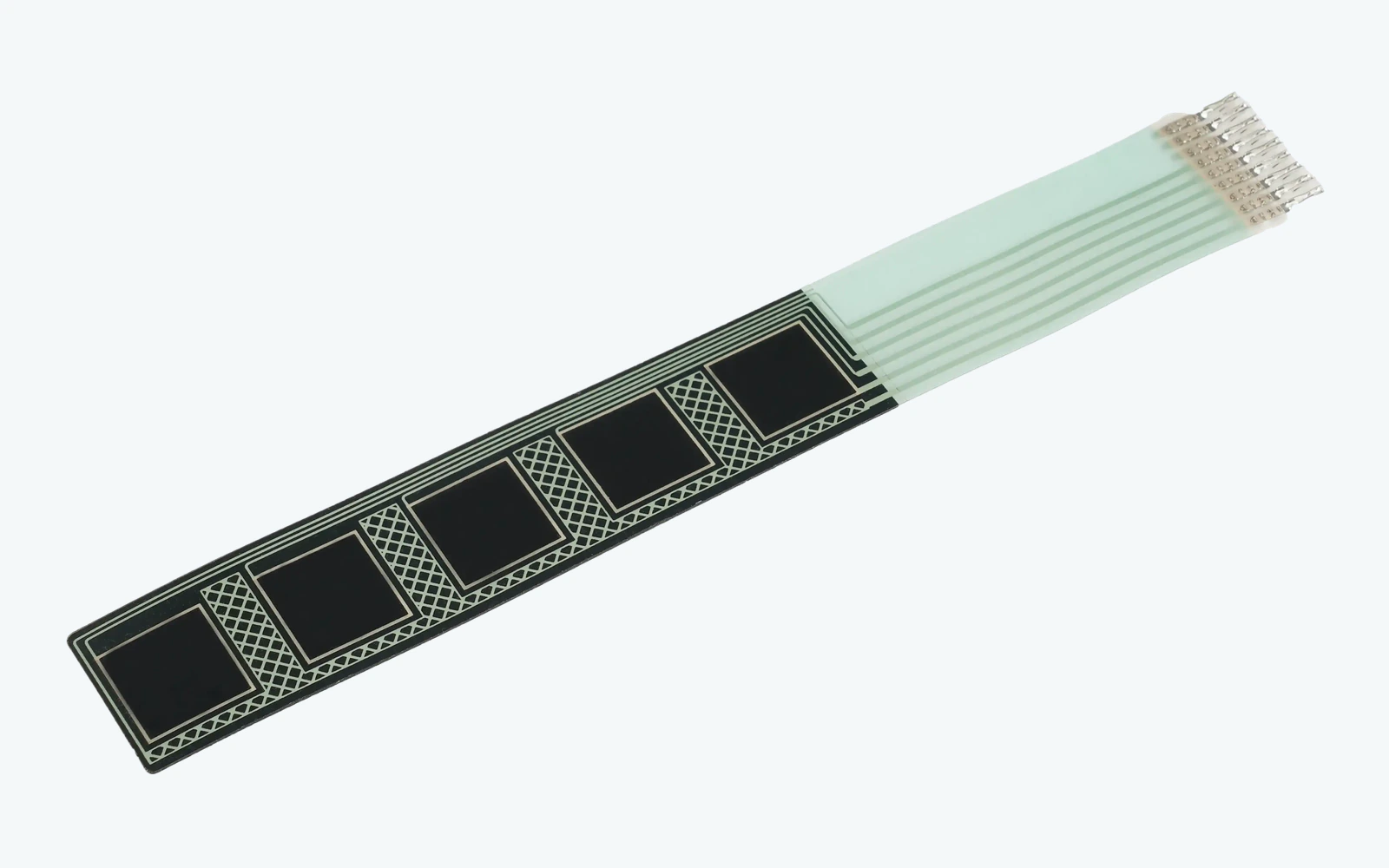

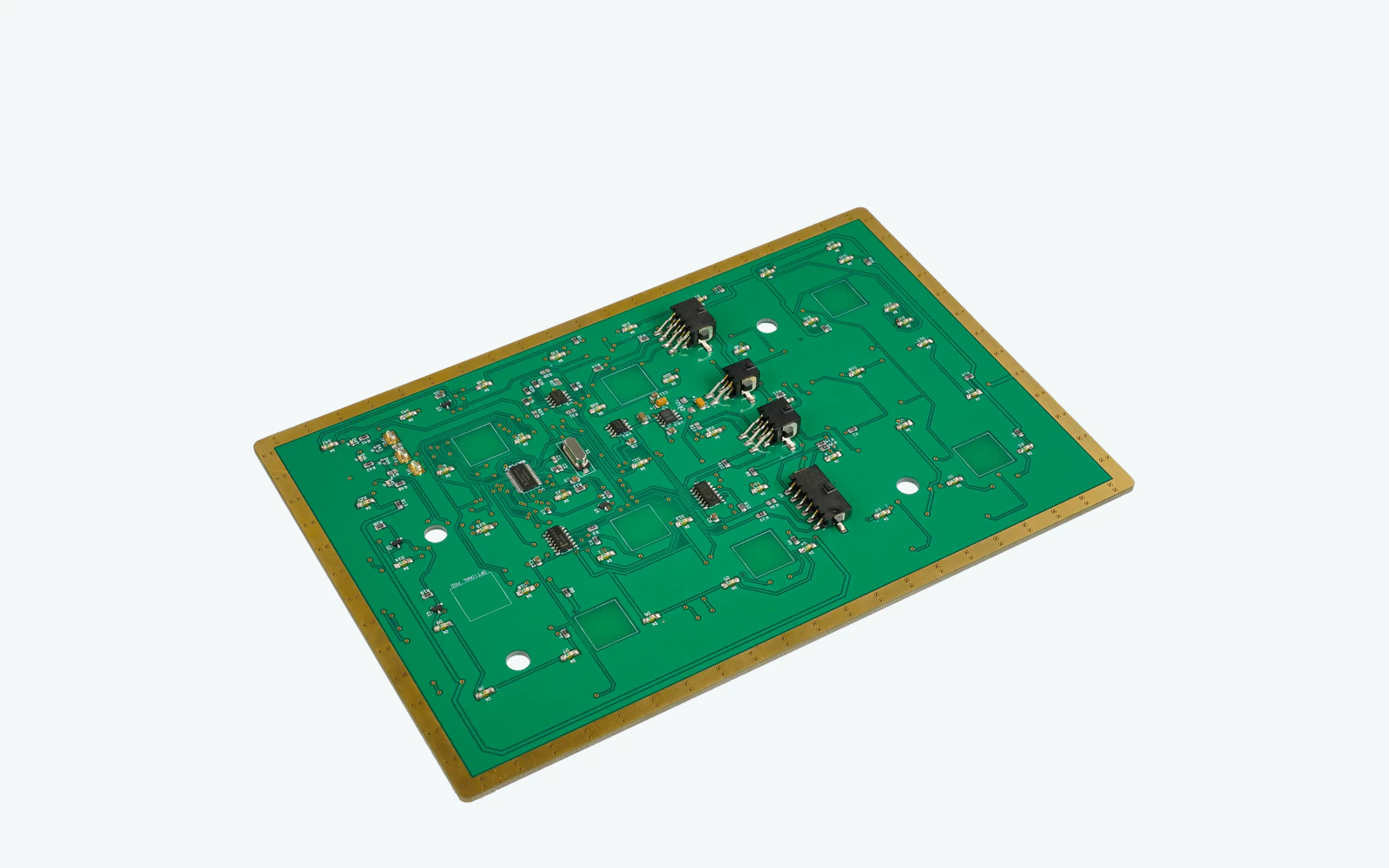

Kontrollieren Sie Spurenpfade, Kreuzungen, Steckerzuweisungen, Rückgaben, Wachen, Referenzstrategie und Testzugriff.
FehlermodusDie Route verhält sich wie ein Teil der Elektrode oder Paare in einen anderen Eingang.
Definieren Sie Anerkennung plus Verhalten für Feuchtigkeit, Reinigung, Kontakt gehalten, Palmkontakt, blockierte Befehle und Fehler.
FehlermodusDer Operator sieht Akzeptanz, wenn der Host den Befehl abgelehnt hat, oder ein Oberflächenereignis wird zu einer Aktion.
Name, der Controller-Auswahl, Tuning-Dateien, Filterung, Wake-Verhalten, Firmware-Änderungen, Ereignisprotokollierung und endgültige Validierung besitzt.
FehlermodusEine Panelrevision und eine Controllerrevision werden unabhängig voneinander ohne erneutes Testen geändert.
Die Zeichnungs- und Zustandstabelle sollte Panel, Elektronik, Firmware, Gehäuse und Validierungsteams das gleiche Kommandoverhalten reproduzieren lassen.
| Entscheidung | Optionen zur Überprüfung | Freigabefrage |
|---|---|---|
| Schaltfunktion | Momentäre Anfrage, gepflegte Zustandsanforderung, Wake-Eingabe, Bestätigung, Interlock-Anforderung oder Projektbefehl | Welches Ereignis erhält der Gastgeber, und wann kann er handeln? |
| Elektrode und Ikone | Gefüllte Form, Ring, segmentierter Bereich, bewachter Bereich oder Projektgeometrie | Wie werden das gedruckte Ziel, das aktive Feld, das Aus- und das Datum verknüpft? |
| Pfad abdecken | Dekorfolie, Glas, Acryl, bedruckte Folie, Klebezonen, Beschichtungen oder Mischstapel | Welche freigelassenen Schichten sitzen zwischen Finger und Elektrode? |
| Kanaltrennung | Pitch, Boden oder Schutzmerkmale, Routing-Abtrennung, Metall-Wee-outs und Gehäusegrenzen | Wie wird der Einfluss der Nachbarstaaten in der installierten Baugruppe überprüft? |
| Steuerungsschnittstelle | Fernbedienung, Panel-Regler, Kundenboard, digitale Veranstaltung, Rohkanal oder Projektschnittstelle | Wo beginnen und enden die Wahrnehmung von Eigentum, Tuning, Filterung und Hostlogik? |
| Staatliche Beweise | Vorgesehene Berührung, gehaltene Berührung, angrenzende Berührung, Feuchtigkeit, Reinigung, Handschuh, blockiert, wach, trennen und Fehlerfälle | Welche Antwort und Feedback sind für jeden benannten Staat korrekt? |
Lünetten, Displayrahmen, Befestigungselemente, Schilde, Halterungen, Verdrahtungen und geerdete oder schwimmende Gehäuseteile formen das Feld um eine diskrete Elektrode. Ihre Lage und ihr Zustand gehören in die Sensorprüfung.
Der Controller kann eine Feldänderung erkennen, während der Host schläft, beschäftigt, gesperrt, defekt oder absichtlich ignoriert Eingaben. Feedback sollte erkennen, ob die Berührung lediglich erkannt, als Befehl akzeptiert oder vom Host abgeschlossen wurde.
Listet alle Schalterfunktionen, akzeptiertes Ereignis, gehaltenes Verhalten, blockierten Zustand, Wake Path, Feedback und Host-Aktion auf.
Ausrichten von Icons, Elektroden, Deckschichten, Abstand, Routing, angrenzendem Metall, Gehäuse-Datums und Stecker.
Definieren Sie Controller, Tuning, Filtern, Firmware, Ereignisprotokollierung, Panel-Test und Host-Validierung Verantwortlichkeiten.
Übung beabsichtigt, benachbart, handschuhiert, nass, Reinigung, gehalten, blockiert, wach, und Fehlerfälle in der realen Montage.
Sperren Sie Artwork, Abdeckung, Schaltung, Gehäuse, Controller-Datei, Firmware-Basis, Inspektion und Retuning-Trigger.
Check Cover Konstruktion, Elektrode-zu-Icon-Registrierung, Referenzbedingungen, Controller Zustand, Erdung und Host-Annahme.
Überprüfen Sie Feuchtigkeit und Reinigungszustände, benachbarten Metall-, Palm-oder Kantenkontakt, Routing-Kopplung, Wecklogik und Ereignisfilterung.
Elektrodenabstand, gemeinsame Routen, Schutzeinrichtungen, Gehäusefunktionen, Bedieneranflug und gleichzeitiger Kontakt prüfen.
Trace-Erkennung, Controller-Ereignis, Host-Annahme, Befehlsergänzung und die genaue Anzeige in jeder Phase angezeigt.
Diese Anwendungen verwenden separate No-Travel-Befehle, deren installiertes Feld und Host-Status validiert werden kann.
Starten, stoppen, Moden, erkennen und Einstellen von Befehlen auf versiegelten Gerätefronten.
Wischen-saubere diskrete Steuerungen mit bewusster Reinigung, deaktivierten und Alarmzuständen.
Leistungs-, Programm-, Options- und Bestätigungsbereiche, die mit Icons und Indikatoren abgestimmt sind.
Beleuchtung, Zugang, Raum und Ausrüstung Befehle mit klaren aktiven und blockierten Feedback.
Feste Konsole oder Panel-Befehle überprüft um Handschuhe, Feuchtigkeit, Metall-Besatz und Host-Verriegelungen.
Revisionsgesteuerte Funktionstasten rund um Displays, Steckverbinder, Chassis-Metall und Instrumenten-Firmware.
Ein markiertes Front-Panel-Bild sowie das Gehäuse- und Steuerungskonzept können die wichtigen Sinneskonflikte vor der Schaltungsfreigabe aufdecken.
Es ist ein diskreter No-Travel-Sensorbereich, der einen definierten Befehl oder Zustandsanforderung über einen Controller an den Host meldet.
Vergleichen Sie, wie der Hersteller Elektroden-Kunstwerk, Abdeckung Konstruktion, Abstand, Routing, benachbarten Metall, Controller-Eigentum, falsch-Touch-Zustände, installierte Proben und verknüpft Revisionskontrolle.
Nein. Ein Touch-Schalter stellt einen festen Befehlsbereich mit freigegebenem Kanal und Host-Aktion dar. Touchscreen-Projekte folgen einer anderen Sensor- und Anwendungsroute.
Untersuchen Sie Feuchtigkeits- oder Reinigungszustände, nahegelegene leitende Teile, überfüllte Kanäle, Routing-Kopplung, Erdungsänderungen, Gehäuserevisionen, Weckverhalten und Hostfilterung mit Hilfe der installierten Ereignisspur.
Es sollte zeigen, Icon-Ausrichtung, beabsichtigt und angrenzenden Touch-Verhalten, gehalten und blockiert Zustände, Feedback-Sequenz, Controller und Host-Antwort, Gehäuse passen und Erholung von benannten Oberflächenbedingungen.
