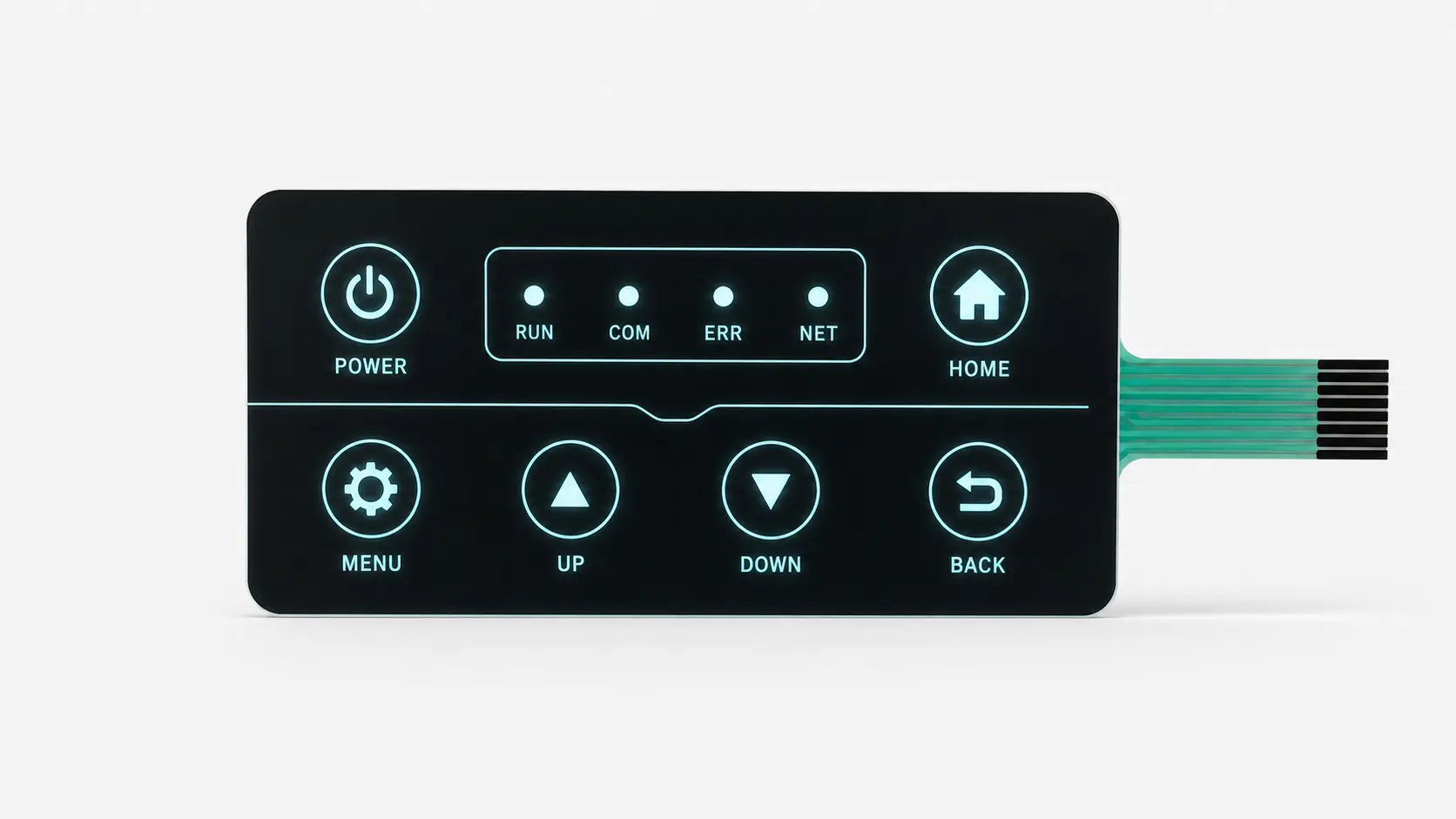

Benutzerdefinierte beleuchtete Schnittstellen, die als ein optischer und elektrischer Stapel konzipiert wurden. JASPER koordiniert die Overlay-, Farböffnungen, LEDs oder Flächenlichtquelle, Diffusor, Schaltkreis, Heck, Stecker, Strombudget und installierte Sichtbedingungen vor dem Werkzeug.
Die Quelle bestimmt Stapelhöhe, Leistung, Einheitlichkeit, Maskenbildung, Schwanzführung und die Art und Weise, wie ein Käufer die erste Probe genehmigen sollte.
Die genaue Reihenfolge ändert sich durch die Konstruktion, aber jede Schicht muss das Schalten, die optische Isolierung und die Gehäuseanpassung erhalten.
Fügen Sie keine Hintergrundbeleuchtung nach dem Schwanz, Stecker, Abstandhalter und Artwork bereits freigegeben wurden.
Definiert das sichtbare Icon, die Maske, die Farbe und die Oberfläche.
Mischt die Quelle und verteilt Licht über die vorgesehene Zone.
Setzt Leuchtdichte, Farbe, elektrische Belastung und Serviceverhalten.
Bewahrt die Schlüsselfahrt, Kontakttrennung, Routing und Komponentenfreiheit.
Gibt Streulicht zurück, blockiert Quersprechen und bindet den Stapel an das Gehäuse.
Das unpowered Gesicht sollte absichtlich aussehen, während das angetriebene Symbol muss klar bleiben, ohne zu enthüllen benachbarten Grafiken oder die Quelle darunter.
Schreiben Sie die visuelle Akzeptanzmethode in den Musterplan. Worte wie helle, gleichmäßige oder versteckte sind nicht von selbst messbar genug.
Definieren Sie die beleuchtete Zone und vergleichen Sie Mitte, Kante und Schlüssel-zu-Taste-Auftritt auf der beabsichtigten Dimmebene.
Inspizieren Sie Blenden, Klebelücken, Abstandskanten, Fenster und angrenzende Icons in einer dunklen Umgebung.
Die strombetriebene Lesbarkeit und die unbetätigte Maske unter normalem Umgebungslicht zu erkennen.
Bestätigen Sie die Versorgung, Strom, Fahrer, Polarität, Arbeitszyklus und Gehäusewärme um die optische Quelle herum.
Verwenden Sie die Tabelle als Design-Review-Startpunkt. Die Endperformance hängt von der genehmigten Zeichnung, Grafik, Elektronik und Testumgebung ab.
| Methode | Helles Muster | Beste Passform | Integrationsschwerpunkt | Primäres Stichprobenrisiko |
|---|---|---|---|---|
| Diskrete LED | Punkt oder kleine Zone | Status- und Warnindikatoren | Pakethöhe, Strom, Polarität, Blende | Heißer Punkt oder begrenzter Betrachtungswinkel |
| LED + LGF | Verteilter Bereich | Multi-Key-Legenden und weite Zonen | Kantenkupplung, Absaugmuster, Diffusor, Reflektor | Schlüssel-zu-Schlüssel- oder Kanten-zu-Mitte-Variation |
| EL-Panel | Weiche Bereichsquelle | Dünne, breite Low-Light-Schnittstelle | Fahrer, Frequenz, Umgebung, Lebensdauerziel | Helligkeit Zerfall oder Antriebs-Mismatch |
| Glasfaser | Fernverteiltes Licht | Besondere Einschränkungen bei der Wärme-, EMI- oder Quellenortung | Faserführung, Biegung, Kupplung, Abschluss | Verlust, Routing-Schäden oder unebene Extraktion |
Die Betreiber benötigen Kontrollen und Statusinformationen, ohne die Umwelt mit Licht zu überfluten.
Selektive Symbole und Alarme müssen lesbar bleiben, während sich die Raum- oder Instrumentenbeleuchtung ändert.
Die Beleuchtung trennt aktive Funktionen, Warnungen und Maschinenzustände in geschlossenen oder schwachen Arbeitsbereichen.
Bench-Fotos können Hot Spots, Crosstalk, Reflexionen und Sehwinkelverlust verbergen. Installieren Sie den kompletten Schalter, führen Sie den gewünschten Controller aus und überprüfen Sie jeden Lichtzustand.
Bereiten Sie die Beleuchtungszonen, die Wahl der Quelle, die Symbolkunst, die Anforderung nach Off-State, Spannung, Strom, Dimmung, Heckführung, die Betrachtungsbedingungen und die Annahmekriterien der Probe vor dem Werkzeug vor.
Verwenden Sie diskrete LEDs für Statuspunkte oder kleine beleuchtete Zonen, einen Lichtleiterfilm, wenn mehrere Tasten oder Legenden eine ausgewogene Beleuchtung benötigen, und EL, wenn eine sehr dünne, weiche Flächenquelle an den Antrieb, die Lebensdauer und die Umgebung passt. Die endgültige Wahl sollte mit dem Produktionskunstwerk und Gehäuse getestet werden.
Helle Flecken stammen meist aus sichtbaren LED-Paketen, kurzer Mischdistanz, unvollständigem Diffusor- oder Lichtleitermuster, reflektierenden Lücken oder einer Blende, die die Quelle direkt freisetzt. Überprüfen Sie den kompletten optischen Stapel, anstatt nur die Tinte zu wechseln.
Kontrolle von Leckagen mit undurchsichtigen Farbschichten, lichtblockierenden Folien, selektiven Blenden, kontrollierten Klebezonen, Kantenbarrieren und ausreichend Trennung zwischen optischen Zonen. Die Probe sollte in Dunkelheit und bei den vorgesehenen Dimmstufen überprüft werden.
Ja. Ein Tot-Front-Symbol wird versteckt oder gedämpft, wenn nicht angetrieben und wird lesbar, wenn beleuchtet. Tinte Deckkraft, Symbolfarbe, Overlay-Textur, Quelle Helligkeit, und Umgebungslicht müssen zusammen ausgeglichen werden.
Senden Sie die Versorgungsspannung, verfügbaren Strom, LED-Farb- oder Wellenlängenvorliebe, Polarität, Widerstand oder Fahrerverantwortung, Dimmverfahren, Steckverbindung, Beleuchtungszonen und alle Strom- oder Wärmegrenzen.
Im Produktionsgehäuse unter den tatsächlichen Licht- und Umgebungsbedingungen. Kontrollieren Sie die Gleichmäßigkeit, Quersprechen, Off-State-Auftritt, Betrachtungswinkel, Dimmbereich, Schlüsselbetrieb, elektrische Belastung und Aussehen nach der erwarteten Umweltexposition.
Vergleichen Sie Quellverhalten, optische Stapel, maskieren und Proben-Überprüfungsfragen.
Ressource lesenFokussieren Sie auf integrierte Statusindikatoren, Komponentenhöhe, Polarität und Schaltungsführung.
Ressource lesenKoordinate Beleuchtungsleistung, Schaltermatrix, Endaussteckung, Anschluss und Testzugriff.
Ressource lesenBereiten Sie die Zeichnung, Umgebung, Menge, Elektronik und Zulassung Eingänge.
Ressource lesenJASPER kann den optischen Stapel überprüfen, bevor die Schaltung und das Overlay gesperrt sind.
Teilen Sie die Projektgrundlagen. JASPER wird die Stack-, Materialien, Stecker, Menge und Produktionsrisiken überprüfen.
