Folientastatur-Kostenfaktoren: vergleichbare Angebote richtig bewerten

Folientastatur-Kostenfaktoren lassen sich nicht auf einen Stückpreis reduzieren. Schichtaufbau, Werkzeuge, Prüftiefe, Musterzahl, Produktionsmenge, Verpackung und Revisionsregeln verschieben den Angebotsumfang. Erst wenn diese Eingaben feststehen, ist ein Preisvergleich technisch belastbar.

Stand: 24. Juli 2026

Dieser Leitfaden richtet sich an OEM-Entwicklung und technischen Einkauf, die Angebote für kundenspezifische Folientastaturen von mehreren Lieferanten bewerten. JASPER hat den Beitrag als Hersteller von Folientastaturen und verwandten HMI-Baugruppen erstellt. Wo JASPER ein Kriterium erfüllen kann, wird das als eine mögliche Umsetzung genannt, nicht als Alleinstellungsmerkmal. Ziel ist ein konstruktionsgleicher Angebotsvergleich und kein Wettbewerb um die niedrigste, inhaltlich unklare Zahl.

---

1. Warum ein reiner Stückpreisvergleich scheitert

Auf einem Produktfoto wirkt eine Folientastatur überschaubar: bedruckte Oberfläche, flaches Bedienfeld, flexible Anschlussfahne. Das Angebot dahinter ist es nicht. Zwei Anfragen mit derselben Außenkontur von 180 mm × 120 mm und derselben Belegung mit 12 Tasten können dennoch verschiedene Farbzahlen, PET-Typen, Silber- oder Kohlenstoffdrucke, Metallschnappscheiben, Abschirmungen, LEDs oder Lichtleiterfolien (LGF), Klebstofffamilien, Steckverbinder, Bandstahlschnittwerkzeuge, Prägewerkzeuge, elektrische Prüfvorrichtungen, Mustermengen, Verpackungen und Revisionsregeln enthalten.

Diese Unterschiede verteilen sich auf drei Kostenblöcke:

Viele öffentlich sichtbare Herstellertexte beschränken sich auf drei abstrakte Preisfaktoren: Schaltung, Lagenzahl und Fertigungsaufwand. Für einen belastbaren Beschaffungsentscheid reicht das nicht. Auch der Prüfumfang und die Anzahl der Erstmuster verändern die Projektkosten. Eine Verpackung, die geprägte Tasten und Sichtfenster schützt, ist ebenfalls Teil des Vergleichs. Und eine geänderte Anschlussfahne nach dem Schnitt der Werkzeuge wiegt in der Regel schwerer als eine zusätzliche Farbe auf der Bedienfolie.

Ein typischer Fehlvergleich sieht so aus: Lieferant 1 kalkuliert einen flachen, nicht taktilen PET-Aufbau mit reiner Sichtprüfung. Lieferant 2 bietet Metallschnappscheiben in einer branchenüblichen Planungsklasse um 250 g Betätigungskraft an, die am Projekt zu bestätigen ist, dazu eine zur pulverbeschichteten Stahlfläche passende Klebstoffklasse, eine elektrische 100-%-Durchgangsprüfung und fünf Erstmuster für das Seriengehäuse. Lieferant 3 nimmt diskrete LEDs und eine Abschirmlage an, obwohl die Zeichnung beides offenlässt. Das preislich niedrigste Angebot ist dann nicht günstiger. Es beschreibt eine andere Baugruppe.

Entscheidungsregel: Behandeln Sie die Kostenfaktoren einer Folientastatur als kontrollierte Eingabeliste. Schichtaufbau, Werkzeugbesitz, Prüfplan, Musterumfang, Mengenstaffeln, Verpackung und Revisionsregeln müssen vor der Rangfolge der Preise feststehen.

Wann die günstigere Konstruktion die falsche ist

---

2. Zehn Folientastatur-Kostenfaktoren für einen belastbaren Vergleich

Die folgenden zehn Kriterien bilden Schichtaufbau, Grafik, Schaltung, Haptik, Klebung, Anschluss, Umgebung, Werkzeuge, Prüfung und Mengengerüst ab. Ihre Gewichtung hängt von der Anwendung ab: Ein abgedichtetes Außenbedienfeld wird anders bewertet als eine wenig beanspruchte Innentastatur.

2.1 Schichtaufbau und Lagenzahl

Ein typischer kundenspezifischer Aufbau umfasst Bedienfolie, Klebeschicht, gegebenenfalls eine Schnappscheiben-Fixierfolie, obere und untere Schaltfolie mit Distanzlage, optional Abschirmung oder Versteifung, rückseitige Montageklebung, Anschlussfahne und Steckverbinder. Eine gedruckte Kohlenstoff- oder Folienabschirmung, Lichtleiterfolie, Schaumdichtung oder starre Trägerplatte ergänzt weitere Druck-, Laminier-, Ausricht- und Prüfschritte. Der deutsche Überblick zum Folientastatur-Schichtaufbau hilft, diese Funktionen im RFQ eindeutig zu benennen.

Die reine Lagenzahl ist kein Qualitätsmerkmal. Jede zusätzliche Folie und jede Klebefuge erweitert den Prozess und schafft eine weitere mögliche Lageabweichung. Eine sechslagige, abgedichtete und taktile Baugruppe ist deshalb nicht dasselbe Produkt wie eine vierlagige Flachtastatur, auch wenn beide in denselben Gehäuseausschnitt passen. Richtig ist der kleinste Aufbau, der Haptik, Dichtpfad, elektrische Funktion und Einbau im realen Gehäuse erfüllt. Falsch ist der kleinste Aufbau, der lediglich auf einer Zeichnung vollständig aussieht.

Belastbarer Nachweis: Das Angebot führt jede Lage mit Funktion und Werkstofffamilie auf: Typklasse der Bedienfolie, Schaltfolie, Distanzlage, Klebstoffklasse, Schnappscheibe ja/nein, Abschirmung ja/nein und Trägerplatte ja/nein.
Stoppsignal: Eine einzige Position „Folientastatur“ ohne Schichtplan oder die Formulierung „wie Muster“ ohne festgeschriebenen Revisionsstand.

2.2 Bediengrafik, Farben, Prägungen und Fenster

Die Kosten der Bedienfolie folgen nicht allein ihrer Fläche. Mehrfarbiger rückseitiger Druck, Dead-Front-Symbole, partielle Strukturen, Hardcoat-Typen, transparente oder transluzente Fenster sowie Rand- oder Kissenprägungen erzeugen zusätzliche Prozessschritte. Polyester (PET) und Polycarbonat (PC) sind keine austauschbaren Standardartikel. Produktfamilien wie Bayfol oder Makrofol von Covestro werden in verschiedenen Typen, Oberflächen und Funktionsausführungen angeboten. Eine Aussage wie „PC wegen Transparenz“ oder „PET wegen Biegefestigkeit“ bleibt ohne konkrete Typklasse unvollständig.

Eine Prägung erleichtert die Fingerführung. Sie benötigt aber ein Prägewerkzeug, kontrollierte Prozessparameter und eine Verpackung, die die erhabene Geometrie beim Transport nicht zusammendrückt. Acht ringgeprägte Tasten verursachen einen anderen einmaligen Aufwand und ein anderes Ausschussrisiko als eine ebene Legendenfolie. Ebenso muss ein Displayfenster nach optischem Zustand, Drucksperre, Kratzschutz und Lage zum Gehäuse bewertet werden, statt nur als „transparent“ im Angebot zu stehen.

Belastbarer Nachweis: Die Grafikunterlagen nennen Farbzahl, Fenstertyp, Prägeform sowie Hardcoat- oder Oberflächenklasse; der angebotene Grafikstand ist revisionssicher eingefroren.
Stoppsignal: „Vollfarbiges Design“ ohne Grafikrevision oder eine universelle Prägehöheneintragung ohne Hinweis auf die reale Prozessfähigkeit.

2.3 Schaltungsentwurf und Leiterwerkstoffe

Bei einer flexiblen Folientastatur gehört die gedruckte Schaltung häufig zu den aufwändigsten Funktionslagen. Leiterbahndichte, dielektrische Kreuzungen, LED-Zweige, Matrixstruktur und Silber-, Kohlenstoff- oder Mischsysteme verändern die Zahl der Druckdurchgänge und das Ausfallrisiko. Silberleitfarbe auf PET ist eine verbreitete flexible Bauweise; Kohlenstoffüberdrucke werden an Kontaktstellen unter anderem für Verschleiß- oder Migrationsanforderungen eingesetzt. Kupfer-FPC oder PCB kommen in Betracht, wenn Strom, Packungsdichte oder Zuverlässigkeitsziel die gedruckte Lösung verlassen. Diese Entscheidung ändert den Aufbau und darf nicht als stiller „Qualitätsaufschlag“ erscheinen.

Für die RFQ-Planung werden in der Branche häufig Kontaktwiderstände im niedrigen zweistelligen Ohm-Bereich bei Neuteilen und Isolationswiderstände in hohen Megaohm-Klassen diskutiert. Solche Größenordnungen sind keine universellen Grenzwerte und keine JASPER-Garantie; die projektspezifische Zeichnung und Prüfmethode bleiben maßgebend. Je mehr Netze und je kleiner die Abstände, desto wichtiger werden definierte Durchgangs-, Isolations- und Erstmusterprüfungen.

Belastbarer Nachweis: Pinout, gemeinsame Leiter, LED-Netze und das Schaltungsprinzip - Silber/Kohlenstoffdruck, FPC oder PCB - sind mit Revisionsbezug beigefügt.
Stoppsignal: „Standardschaltung“ ohne Pinout oder ein Angebot auf Kupfer-FPC-Basis, obwohl die Anfrage eine einfache gedruckte Matrix beschreibt.

2.4 Taktile Auslegung, Metallschnappscheiben und Entlüftung

Eine flache, nicht taktile Konstruktion spart Schnappscheiben und Bestückungsarbeit. Metallschnappscheiben erhöhen dagegen Material-, Positionier- und oft auch Lagenaufwand. Branchenübliche Planungsbereiche für allgemeine Tasten liegen häufig bei etwa 180-350 g Betätigungskraft; für eine Bedienung mit Handschuhen werden je nach Anwendung höhere Klassen gewählt. Herstellerliteratur nennt für Metallschnappscheiben teils Lebensdauerklassen von mehreren Millionen Betätigungen. Beides sind projektabhängige Planungsgrößen, keine pauschalen Leistungsversprechen. Kraft, Hub und Lebensdauerklasse gehören als Zielwerte auf die Zeichnung.

Eingeschlossene Luft unter der Bedienfolie oder in der Schnappscheibentasche verändert das Schaltgefühl. Der Entlüftungsweg kann abhängig vom Aufbau über die Distanzfolie, eine Trägerlage oder die Leiterplatte geführt werden; Snaptron beschreibt solche Varianten in seiner technischen Ventilationshilfe. Bei einer abgedichteten taktilen Baugruppe muss das Angebot daher Dicht- und Entlüftungsweg zusammen behandeln. Eine Schnappscheibe ohne Luftweg ist nicht automatisch die billigere Lösung, sondern möglicherweise eine unvollständige.

Belastbarer Nachweis: Taktile oder nicht taktile Ausführung, Kraftklasse und Entlüftungskonzept sind bei taktiler Funktion ausdrücklich angegeben.
Stoppsignal: „Taktil enthalten“ ohne Kraftziel oder eine vollständig dicht formulierte Schnappscheibenkonstruktion ohne erkennbaren Luftweg.

2.5 Klebstofffamilie und Gehäuseoberfläche

Die rückseitige Klebung muss zu Werkstoff, Oberflächenenergie, Struktur, Temperatur, Feuchtigkeit und Reinigungschemie des Gehäuses passen. 3M 467MP mit 200MP-Acrylat wird beispielsweise für Metalle und viele hochenergetische Kunststoffe positioniert. 3M 9495LE mit 300LSE zielt auf zahlreiche niederenergetische Kunststoffe und pulverbeschichtete Lacke. Diese Produktfamilien sind Beispiele, keine universellen Vorgaben. Saubere, trockene und einheitliche Oberflächen sowie ausreichender Anpressdruck unterstützen nach der 3M-Verarbeitungshilfe den Klebstoffkontakt.

Eine günstigere Klebstoffposition ist kein Vorteil, wenn sich das Bedienfeld nach Temperaturwechseln an einer Pulverbeschichtung ablöst. Die Anfrage sollte deshalb konkrete Angaben enthalten: etwa „ABS, direkt aus dem Werkzeug“, „Stahl, fein strukturiert pulverbeschichtet“ oder „Polycarbonatabdeckung, Reinigung mit Isopropanol“. Solche Hinweise gehören in das RFQ und nicht nur in ein Telefonat. Eine Klebstoffmarke ohne Typklasse sagt ebenso wenig aus wie die pauschale Auswahl nach dem niedrigsten Preis.

Belastbarer Nachweis: Gehäusewerkstoff und Oberfläche sind benannt; die Klebstofffamilie ist passend festgelegt oder mit zwei klar abgegrenzten Optionen offen ausgewiesen.
Stoppsignal: „3M-Kleber“ ohne Typ- und Substratangabe oder eine Auswahl ausschließlich nach Stückkosten.

2.6 Anschlussfahne, Steckverbinder und Montagezugang

Ein Steckverbinder wird durch Raster, Kontaktseite, zulässige Foliendicke, Orientierung, Verriegelungsart und Steckzyklen der konkreten Baureihe bestimmt. Technische Zeichnungen von TE Connectivity zeigen, wie stark sich FPC/ZIF-Baureihen in diesen Merkmalen unterscheiden. Häufige Planungsklassen umfassen Raster von 0,5 mm und 1,0 mm; verbindlich bleibt immer die Zeichnung der ausgewählten Serie. Auch Austrittsrichtung, Biegeradius, Zugentlastung und der Zugang bei der Montage beeinflussen Fertigungsarbeit und Servicerisiko.

Eine Änderung von Raster oder Austrittsrichtung nach Werkzeugfreigabe ist ein klassischer Kostentreiber: Schaltungsdaten, Schnittkontur und Muster können erneut notwendig werden. Ein zehnpoliger ZIF-Steckverbinder mit 1,0 mm Raster und Kontakten auf der Unterseite ist nicht durch einen 0,5-mm-Typ mit Kontakten auf der Oberseite ersetzt, nur weil beide als ZIF bezeichnet sind.

Belastbarer Nachweis: Hersteller und Serie oder vollständige Teilenummer, Raster, Polzahl, Kontaktseite und Austrittsrichtung sind festgelegt.
Stoppsignal: „ZIF-Stecker“ ohne Raster oder eine mit „offen“ markierte Anschlussfahne, obwohl die Serienwerkzeuge bereits als endgültig kalkuliert sind.

2.7 Umgebung, Schutzart und ESD-Grenze

Umgebungsanforderungen verändern Folien, Kleberänder, Dichtungen und Prüfkosten. IEC 60529 klassifiziert den Schutz elektrischer Betriebsmittel durch Gehäuse. Eine Bezeichnung wie IP65 oder IP67 ist daher ohne definierte Gehäuseanordnung und ohne eindeutigen Prüfling unvollständig. Die deutschen Konstruktionshinweise zu IP65 und IP67 erläutern diese Systemgrenze. ESD-Störfestigkeit wird, sofern gefordert, mit einem Geräteverfahren wie IEC 61000-4-2:2025 bewertet und nicht als frei stehender Kilovoltwert auf eine lose Tastatur geschrieben.

Bei Außen-UV, Isopropanolreinigung, quartären Desinfektionsmitteln oder dauernder Feuchte beeinflussen Folientyp, Hardcoat, Klebstoff und Randgestaltung den Aufwand. In einem trockenen Innenraum mit geringer Reinigungsbelastung wären pauschale Annahmen für maritime Anwendungen dagegen unnötig. Abschirmlagen und Massefahnen schaffen nur dann Wert, wenn das EMV-/ESD-Konzept sie tatsächlich benötigt.

Belastbarer Nachweis: Die Umgebung ist in realen Bedingungen beschrieben - Innenraum trocken, definierte Wischchemie, Außen-UV oder Washdown - und IP-/ESD-Ziele beziehen sich auf ein Prüfverfahren auf Baugruppenebene.
Stoppsignal: „IP67-Folientastatur“ als Aussage zum losen Bauteil oder eine ESD-kV-Angabe ohne Gerätekontext.

2.8 Werkzeugkosten, Werkzeugbesitz und Revision

Werkzeugkosten für Folientastaturen fallen meist einmalig als NRE an. Dazu gehören Drucksiebe oder Druckplatten, Bandstahl- oder andere Schneidwerkzeuge, Prägewerkzeuge und Vorrichtungen für Montage oder Prüfung. „Werkzeug“ ist keine mysteriöse Pauschale, sondern eine Liste konkreter Mittel, die mit Grafikrevision, Außenkontur und Prägegeometrie verknüpft sind.

Vor der Bestellung muss feststehen, wem die Werkzeuge zugeordnet sind, wo sie lagern, wie lange sie aufbewahrt werden und was bei einer Revision geschieht. Ein niedriger Stückpreis bei ungeklärtem Werkzeugbesitz kann schon bei der ersten technischen Änderung eine neue Werkzeugrechnung auslösen. Laser- oder plottergeschnittene Prototypenkonturen können die Entscheidung über ein Serienwerkzeug verschieben; sie beseitigen die spätere Wahl zwischen Bandstahl, Messer oder CNC-Schritt jedoch nicht.

Typische Zuordnung einmaliger Aufwände

Grafikrevision A  -> Drucksiebe oder Druckplatten für Bedienfolie und Schaltungsfarben
Konturrevision A  -> Bandstahl- oder Messerwerkzeug für Außenkontur, Fenster und Anschlussfahne
Prägerevision A   -> Positiv-/Negativ- oder Heißprägewerkzeug für erhabene Tasten
Prüfplan          -> Kontaktier- oder Durchgangsprüfvorrichtung, sofern gefordert

Belastbarer Nachweis: Das Angebot trennt die NRE-Positionen nach Werkzeugart und beschreibt Besitz- sowie Revisionsregeln schriftlich.
Stoppsignal: Eine einzige, nicht erläuterte Werkzeugpauschale oder „werkzeugkostenfrei“ ohne Angabe, wie Kontur und Prägung tatsächlich hergestellt werden.

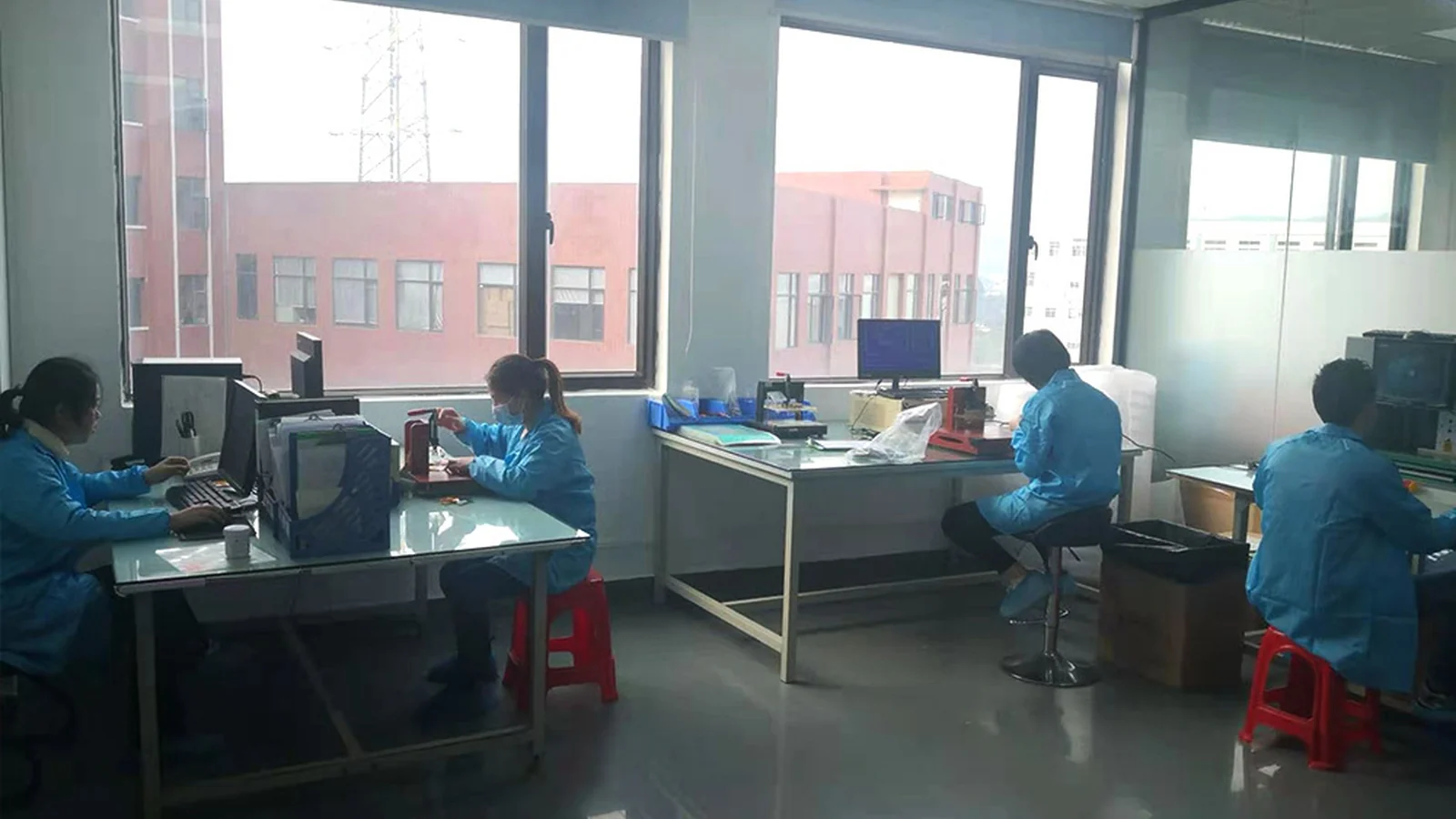

2.9 Prüftiefe und Qualitätsmerkmale der Folientastatur

Folientastatur-Qualität ist kein Adjektiv, sondern eine definierte Folge von Prüfmerkmalen. Dazu gehören Sichtprüfung des Drucks, Maßprüfung gegen die Zeichnung, Haptik- oder Kraftstichproben bei Schnappscheiben, elektrische Durchgangs- und Isolationsprüfung, optische Prüfung von Fenstern oder Hintergrundbeleuchtung sowie die Einbauprobe am Gehäuse. ASTM F1578 wird als Methodenfamilie für Leistungsprüfungen an Folientastaturen herangezogen; die Teilezeichnung muss trotzdem festlegen, welche Prüfungen für dieses Projekt gelten.

Die Prüftiefe verändert den Preis. Eine elektrische 100-%-Prüfung ist nicht mit einer stichprobenartigen Sichtkontrolle gleichzusetzen. Eine vorrichtungsbasierte Prüfung mit Aufzeichnungen unterscheidet sich von einer manuellen Messung ohne dokumentierte Ergebnisse. Die Prüf- und Validierungsplanung für Folientastaturen sollte deshalb gemeinsam mit dem Angebot freigegeben werden.

Belastbarer Nachweis: Angebot oder Qualitätsplan nennen, welche Prüfungen zu 100 % und welche als Stichprobe erfolgen und welche Aufzeichnungen das Los begleiten.
Stoppsignal: „Hohe Qualität“ ohne Prüfplan oder ein Preis, der bei einer mehrnetzigen Schaltung keine elektrische Prüfung vorsieht.

2.10 Musterzahl, Volumen, Verpackung und Änderungssteuerung

Die Zahl der Muster verteilt einmalige Entwicklungs- und Einrichtungsarbeit. Fünf Erstmuster für Passung, Haptik und Elektrik im Seriengehäuse kosten mehr als ein einzelnes Labormuster für die Durchgangsprüfung. Sie können aber Kollisionen, unzugängliche Steckverbinder oder ein ungeeignetes Dichtkonzept erkennen, bevor Serienwerkzeuge und Mengen freigegeben sind.

Mit dem Auftragsvolumen werden Einrichtung und Werkzeuge anders verteilt. Branchenübliche Planungsbeispiele wie eine Pilotmenge von etwa 50 Teilen gegenüber einem Jahresbedarf von etwa 5.000 Teilen ergeben bei identischem Aufbau verschiedene Amortisationsbilder. Diese Mengen sind nur Beispiele und am Projekt zu ersetzen. Die Verpackung schützt Prägungen, Sichtfenster und Trennliner; Transportschäden gehören sonst zu den realen Gesamtkosten, obwohl sie im Stückpreis nicht sichtbar waren. Die Änderungssteuerung legt fest, ob eine Grafikkorrektur nur einen Datenstand ändert oder neue Siebe, Schnitt- oder Prägewerkzeuge verlangt.

Für regulierte Elektronikprogramme können Materialauswahl und Dokumentation nach Richtlinie 2011/65/EU (RoHS) und Verordnung (EG) Nr. 1907/2006 (REACH) zum Lieferumfang gehören. Das ist kein nachträgliches Zusatzetikett, sondern eine vorab zu definierende Dokumentationsanforderung.

Schicht-zu-Kosten-Schema

[Bedienfolie: Typklasse + Farben + Prägung + Fenster]
        ↓ Klebeschicht der Bedienfolie
[Schnappscheibe / Fixierlage / obere Schaltung]  <- taktile NRE + Bestückungsarbeit
        ↓ Distanzfolie / Entlüftungsweg
[Untere Schaltung: Silber/Kohlenstoff oder FPC/PCB]  <- häufig größter Flex-Aufwand
        ↓ optionale Abschirmung / Versteifung / LGF / LEDs
[Rückseitenkleber passend zum Gehäuse]  <- substratgesteuert, nicht „billigstes PSA“
        ↓
[Anschlussfahne + Steckverbinderbaureihe]  <- späte Änderungen öffnen Werkzeuge erneut
        ↓
[Prüfung + Verpackung + Revisionsregeln]  <- Qualitäts- und Logistikaufwand

Belastbarer Nachweis: Musterzahl, Jahres- und Losgrößen, Verpackungsart sowie Änderungsverfahren sind Bestandteil der Anfrage.
Stoppsignal: „Preis gilt für Muster und Serie“ ohne Mengenbezug oder weiterhin offene Grafik nach dem Werkzeugschnitt.

Zusammenfassung der Kosten- und NRE-Wirkung

---

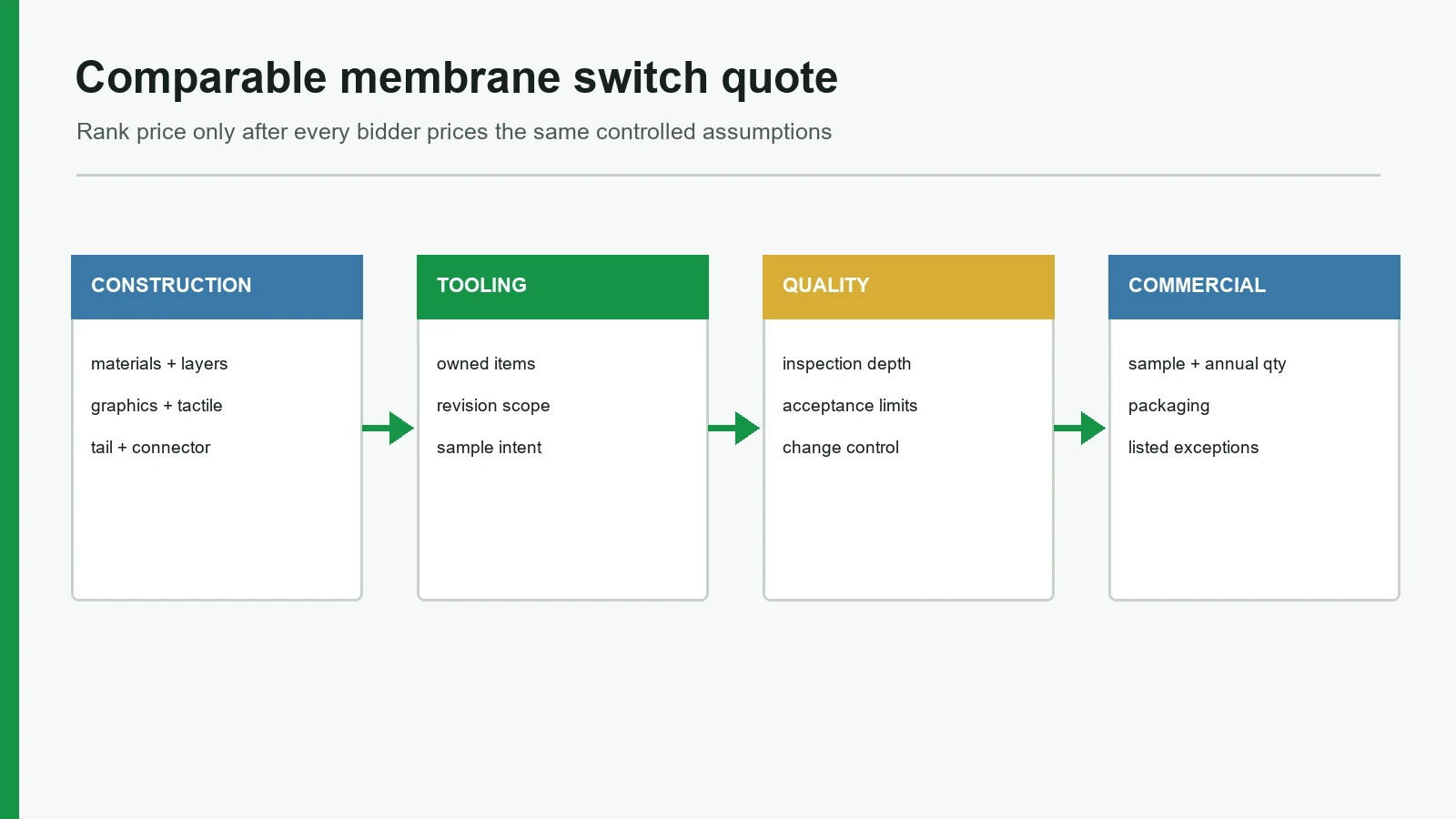

3. In sieben Schritten zu vergleichbaren Angeboten

Der folgende Ablauf überführt die zehn Kriterien in einen Beschaffungsprozess. Die Folientastatur-RFQ-Checkliste kann dabei als gemeinsame Eingabeliste für Entwicklung, Qualität und Einkauf dienen.

Schritt 1: Die Entscheidung festschreiben, nicht den Lieferanten

Beschreiben Sie in einem Absatz, wer das HMI bedient, ob Handschuhe verwendet werden, welche Innen- oder Außenbedingungen gelten, welche Reinigungschemie vorkommt, welche Lebensdauerklasse erwartet wird und was als Ausfall zählt. Beispiele sind ein abgelöster Rand, eine tote Taste, eine verblasste Legende oder ein EMV-bedingter Fehlimpuls. Ein Zielstückpreis allein ist kein Lastenheft. Bei hoher Preissensibilität folgt ein Zielkostenband erst, nachdem der Aufbau beschrieben ist.

Schritt 2: Ein vollständiges Konstruktionspaket beilegen

Zum Paket gehören Außenkontur und Schnittlinien, Tastenbelegung, Grafikrevision, gewünschter Schichtaufbau, Pinout, Austritt der Anschlussfahne, Steckverbinder-Teilenummer, Kraftklasse bei taktilen Tasten, Gehäuseoberfläche und Umgebungsbedingungen. Der Folientastatur-Designleitfaden und die Materialhinweise für Folientastaturen helfen, offene Punkte vor der Anfrage sichtbar zu machen.

Schritt 3: An alle Bieter dasselbe RFQ senden

Alle Lieferanten erhalten dieselben Zeichnungen, dieselbe Musterzahl, denselben Prüfplan und dieselben Mengenstaffeln. Schlägt ein Anbieter einen günstigeren Aufbau vor, muss er die Abweichung schriftlich ausweisen. Eine stillschweigende Material- oder Lagenänderung ist keine Kostenoptimierung. Offene Fragen werden über einen gemeinsamen Anfragekanal gesammelt, damit kein Bieter durch informelle Zusatzinformationen einen anderen Angebotsumfang erhält.

Schritt 4: Den Aufbau schriftlich zurückspiegeln lassen

Jeder Bieter soll Schichtfolge, Werkzeugliste, Prüfplan und offene Punkte im Angebot noch einmal nennen. JASPER kann eine solche Prüfung im Rahmen der Anfrage vornehmen; andere qualifizierte Fertiger können das ebenfalls. Entscheidend ist die schriftlich zurückgespiegelte Konstruktion, nicht das Logo auf der E-Mail. Ein Angebot, das die elektrische Prüfung entfernt oder den PET-Typ ohne gekennzeichnete Abweichung ändert, bleibt nicht vergleichbar.

Schritt 5: Erstmuster am seriennahen Gehäuse freigeben

Eine Durchgangsmessung auf dem Labortisch reicht für Randdichtung, Prägekollisionen, Steckerzugang oder Gleichmäßigkeit der Beleuchtung nicht aus. Montieren Sie die Erstmuster am realen Rahmen oder an der vorgesehenen Abdeckung. Sicht-, Maß-, Haptik-, Elektrik- und Einbauergebnisse werden protokolliert. Serienwerkzeuge und Serienfreigabe folgen erst, wenn die Abweichungen geschlossen sind.

Schritt 6: Revisionsregeln vor der Serienfreigabe fixieren

Grafik, Pinout, Stückliste (BOM), Werkzeugliste und Qualitätsplan erhalten einen eindeutigen Freigabestand. Zusätzlich muss beschrieben sein, wie technische Änderungen kalkuliert werden und wann Werkzeuge neu gefertigt werden. Ein Serienpreis ohne Regeln für spätere Änderungen ist unvollständig, selbst wenn der aktuelle Revisionsstand sauber ist.

Schritt 7: Menge und Verpackung bewusst skalieren

Steigt der Jahresbedarf, wird derselbe Aufbau erneut kalkuliert und nicht stillschweigend vereinfacht. Für geprägte Tasten, Fenster oder empfindliche Trennliner wird eine passende Verpackung festgelegt. Eine Änderung der Prüfstichprobe erfolgt nur über einen dokumentierten Qualitätsplan. Damit bleibt erkennbar, ob eine Preisänderung aus Volumen, Prozessverbesserung oder einer geänderten Baugruppe stammt.

---

4. Stoppsignale, die ein niedriges Angebot disqualifizieren

Die folgenden Punkte wiegen schwerer als ein attraktiver Stückpreis, weil sie den Angebotsumfang unbestimmt lassen:

• Kein Schichtplan: Ohne sichtbaren Aufbau lässt sich keine Konstruktion vergleichen.
• Stecker oder Anschlussfahne offen, Werkzeug aber „final“: Eine spätere Änderung kann Schaltung und Schnittkontur erneut öffnen.
• „IP67“ für eine lose Tastatur ohne Gehäuseprüfling: Das widerspricht der Systemgrenze von IEC 60529.
• Klebstoff ohne bekannte Gehäuseoberfläche: Besonders kritisch bei Pulverbeschichtung und niederenergetischen Kunststoffen.
• Werkzeuge als unerklärte Pauschale: Besitz, Aufbewahrung und Revisionskosten bleiben offen.
• Qualitätsversprechen ohne Prüfmerkmale: Durchgang, Isolation und Musterplan sind nicht festgelegt.
• Nur ein Muster für ein Bedienfeld mit mehreren Funktionen: Passung, Haptik und Elektrik können nicht sinnvoll getrennt bewertet werden.
• Stillschweigendes Recht zur Materialsubstitution: PET-Typ, Farbsystem oder Klebstoff können nach Auftrag wechseln.
• Ein Preis über undefinierte Mengenstaffeln: Die Verteilung von Einrichtung und Werkzeugen bleibt verborgen.
• Zulassung des Endgeräts aus einem Komponentenangebot abgeleitet: Die Fertigung einer Folientastatur ersetzt keine Gerätefreigabe.

---

6. Der nächste sinnvolle Schritt

Vergleichbare Angebote beginnen mit einem eingefrorenen Aufbau, einem klaren Werkzeugumfang, einem Prüfplan, definierten Mustern und Mengen sowie Verpackungs- und Revisionsregeln. Bewerten Sie Lieferanten anhand der zehn Kriterien und schließen Sie Angebote aus, die Schichtplan, Prüfmerkmale oder Änderungsverfahren offenlassen.

Für eine seriennahe Prüfung kann das Paket über die deutsche Angebotsanfrage zu einem konstruktionsgleichen Vergleich eingereicht werden. JASPER ist dabei eine mögliche Fertigungsoption; spezialisierte Folienverarbeiter und andere qualifizierte Folientastaturhersteller können denselben Rahmen ebenfalls erfüllen, wenn sie den Aufbau schriftlich bestätigen. Die Prüfanforderungen sollten vor dem Schnitt der Werkzeuge mit dem Angebot verbunden sein.

Methodikhinweis: Dieser Beitrag wurde für bestmembraneswitchs.com von JASPER erstellt. Er enthält keine erfundenen Preise, Mindestmengen, Lieferzeiten oder Kundennamen. 3M, TE Connectivity, Snaptron und Covestro werden als Spezifikationsbeispiele genannt, nicht als exklusive Empfehlung.

Häufig gestellte Fragen

Was sind die wichtigsten Folientastatur-Kostenfaktoren?

Die wichtigsten Folientastatur-Kostenfaktoren sind Schichtaufbau, Druck- und Prägekomplexität der Bedienfolie, Schaltungsprinzip, taktile Bauteile, Abstimmung von Klebstoff und Gehäuse, Anschlussfahne und Steckverbinder, Umgebungsanforderungen, Werkzeugumfang, Prüftiefe sowie Regeln für Muster, Menge, Verpackung und Änderungen. Der Stückpreis allein beschreibt den Lieferumfang nicht vollständig.

Welche Preisfaktoren machen zwei Folientastatur-Angebote unvergleichbar?

Unterschiedliche Schichtaufbauten, Prüfpläne und Musterzahlen sowie ungeklärter Werkzeugbesitz, offene Steckverbinder oder nicht festgelegte Klebstoffe machen Angebote unvergleichbar, selbst wenn Außenmaß und Tastenbelegung übereinstimmen.

Wie setzen sich Werkzeugkosten für Folientastaturen zusammen?

Werkzeugkosten sind meist einmalige Projektkosten. Dazu können Drucksiebe oder Druckplatten, Schneidwerkzeuge, Prägewerkzeuge und Prüfvorrichtungen gehören. Verlangen Sie eine Aufschlüsselung nach Werkzeugart sowie schriftliche Angaben zu Besitz, Lagerung und Revisionsregeln statt einer einzigen Pauschale.

Bedeutet höhere Folientastatur-Qualität immer einen höheren Stückpreis?

Nein. Klare Zeichnungen, eine eingefrorene Grafik und ein passender Klebstoff können Ausschuss und Nacharbeit reduzieren. Unbenötigte Lagen oder undefinierte Premiumbezeichnungen erhöhen dagegen den Preis, ohne die Qualität der Folientastatur für die konkrete Anwendung zu verbessern.

Ist eine nicht taktile Folientastatur immer günstiger?

Ohne Metallschnappscheiben und deren Bestückung sind die Stückkosten häufig niedriger. Diese Einsparung ist falsch, wenn die Bedienperson eine spürbare Rückmeldung benötigt oder die Produktspezifikation bereits eine Kraftklasse festlegt.

Senkt der Verzicht auf Erstmuster die Projektkosten?

Der Verzicht kann die erste Rechnung verkleinern und gleichzeitig die Gesamtkosten erhöhen. Passungsfehler, Kollisionen an Prägungen, ein unzugänglicher Steckverbinder oder ein ungeeigneter Dichtpfad werden erst am seriennahen Gehäuse sichtbar.

Gehören IP65 oder IP67 auf die Zeichnung der Folientastatur?

Die Zielschutzart und die zu prüfende Gehäuseanordnung gehören in die Spezifikation. IEC 60529 bewertet den Schutz der definierten Gehäusekonfiguration. Die Aussage „IP67“ für eine lose Folientastatur ohne festgelegten Prüfling ist unvollständig.

Beeinflussen RoHS und REACH den Angebotsumfang?

Ja. Bei regulierten OEM-Stücklisten beeinflussen Richtlinie 2011/65/EU und Verordnung (EG) Nr. 1907/2006 die Werkstoffauswahl und die geforderten Erklärungen. Diese Dokumente sind als Lieferumfang zu definieren und nicht erst nach der Bestellung anzufordern.

Wann ist die billigste Folientastatur-Konstruktion die falsche Wahl?

Sie ist falsch, wenn die Bieter verschiedene Schichtaufbauten kalkuliert haben, Prüfungen fehlen, die Gehäuseoberfläche unbekannt ist oder Umweltaussagen nicht zu Werkstoffen und Prüfling passen. Der niedrigste Stückpreis verliert seine Aussage, sobald nicht dieselbe Baugruppe verglichen wird.

Wie fordert der Einkauf einen konstruktionsgleichen Angebotsvergleich an?

Senden Sie Zeichnungspaket, Schichtwünsche, Steckverbinderdaten, Umgebungsangaben, Musterzahl, Mengenstaffeln und Prüfliste gemeinsam mit der Anfrage. Jeder Lieferant soll Konstruktion und Werkzeugumfang schriftlich zurückspiegeln, bevor die Preise gereiht werden.
