FolientastaturenTechnischer Leitfaden

Aufbau einer Folientastatur: Schichten, Funktionen und Varianten

JASPER EngineeringAktualisiert 4. August 202616 Min. Lesezeit

Aufbau einer Folientastatur erklärt: Schichten, Schnappscheiben, Abschirmung, Beleuchtung, Entlüftung und Prüfgrenzen für OEM-Teams.

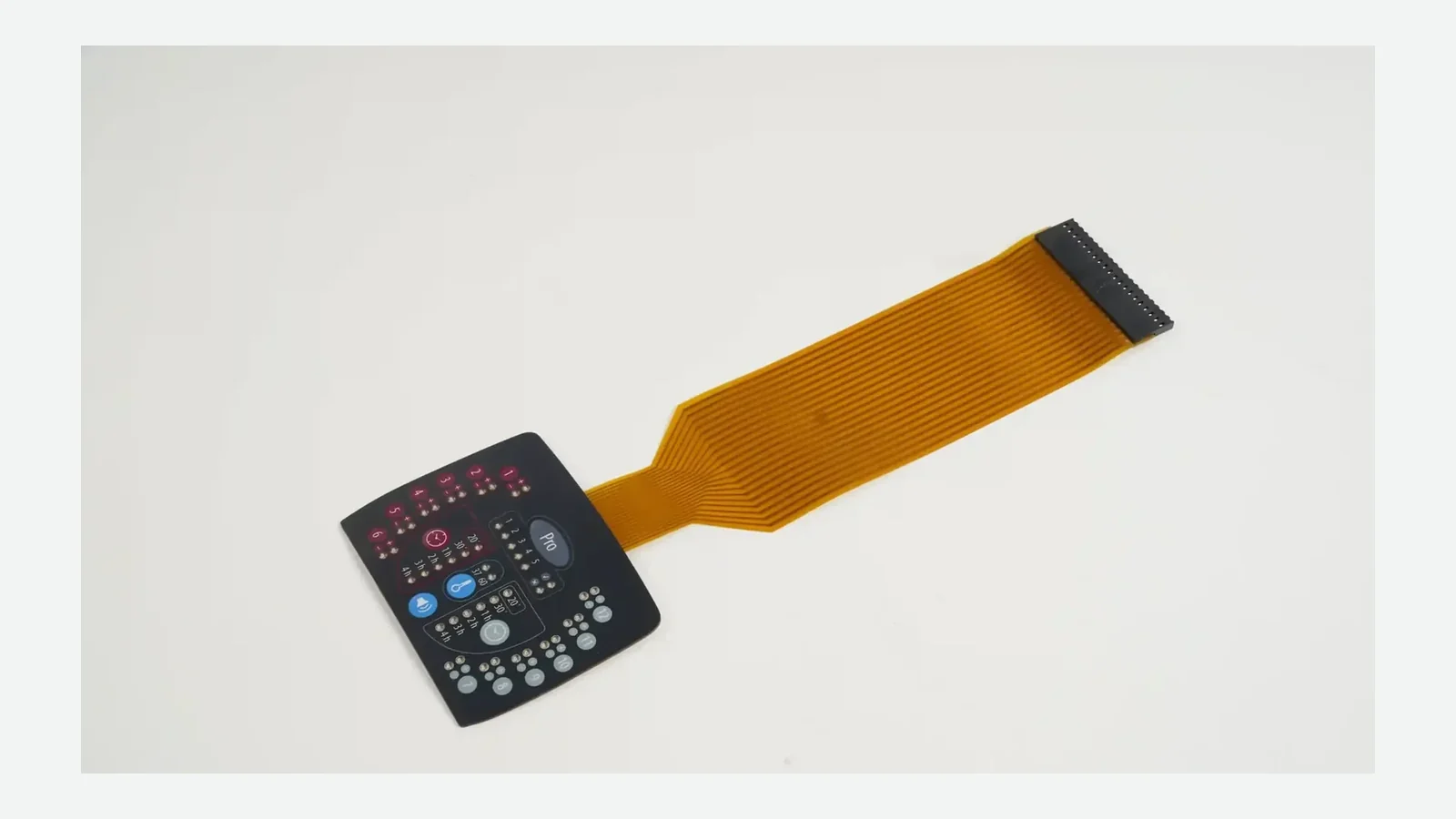

Technisches Beispiel zu Aufbau einer Folientastatur: Schichten, Funktionen und Varianten

Der Aufbau einer Folientastatur besteht aus abgestimmten Folien, Klebeschichten, Schaltkreisen und optionalen Funktionslagen. Dieser Schichtstapel legt Betätigungsgefühl, Bauhöhe, Dichtpfad, elektrische Führung und Einbausituation fest, bevor einzelne Werkstofftypen oder Bestellnummern freigegeben werden.

Stand: 24. Juli 2026


Eine Folientastatur ist kein Aufkleber mit aufgedruckten Tasten, sondern eine laminierte elektromechanische Baugruppe. Für Konstruktion, Elektronikentwicklung und Qualitätssicherung bei industriellen, medizinischen, automobilen oder maritimen OEM-Projekten ist der erste beherrschbare Konstruktionsstand deshalb der Schichtplan - nicht die Farbe der Beschriftung. Dieser Beitrag erklärt den typischen flexiblen Aufbau, die Varianten mit Schnappscheiben, Abschirmung, Sichtfenstern, Beleuchtung, starrer Trägerplatte und Entlüftung sowie die Prüfungen, mit denen sich ein Muster belastbar freigeben lässt. JASPER fertigt Folientastaturen und verwandte HMI-Baugruppen in Dongguan, Guangdong, und kann einen vorgeschlagenen Schichtaufbau prüfen. Die technischen Regeln gelten unabhängig davon, welcher qualifizierte Lieferant die Baugruppe fertigt.


1. Was die Schichten einer Folientastatur leisten

Die Schichten einer Folientastatur sind funktional getrennte Lagen innerhalb einer kundenspezifischen Schaltbaugruppe. Die deutschsprachige Fachpraxis verwendet dafür vor allem Folientastatur; Membrantastatur kommt als Synonym vor. Eine Bedienfolie oder Dekorfolie bezeichnet dagegen nur die sichtbare Decklage. Eine Silikonschaltmatte ist eine andere HMI-Technik und darf nicht mit dem gesamten Folientastaturaufbau gleichgesetzt werden.

Die enzyklopädische Grunddefinition beschreibt einen Schalter, der einen leitenden Pfad öffnet oder schließt und mindestens einen Kontakt auf einem flexiblen Substrat besitzt. In der Konstruktion werden die dünnen Funktionslagen mit druckempfindlichen Klebstoffen, meist PSA (pressure-sensitive adhesive), verbunden. Die Bezeichnungen sind nicht austauschbar: Die Dekorfolie schützt Grafik und Bedienzone, die Distanzfolie hält den offenen Kontaktabstand, die Schaltfolie führt Silber- oder Kupferleiterbahnen, die rückseitige Klebeschicht bindet an das Gehäuse, und eine Entlüftung führt Luft aus der Tasche einer Metallschnappscheibe.

Welche Entscheidungen der Schichtstapel steuert

Entscheidung Vor allem beeinflusst durch
Betätigungsgefühl und Hub Steifigkeit der Bedienfolie, Prägung, Schnappscheibe oder Flachkontakt, Ausschnitt der Distanzfolie, Ebenheit der Auflage
Gesamtdicke und Biegeverhalten Foliendicken, Klebstoffauftrag, starre Trägerplatte, LED- oder Abschirmlage
Elektrischer Strompfad obere und untere Schaltung, Kontaktgeometrie, Anschlussfahne, Steckverbinder
Umweltpfad umlaufende Klebung, Sichtfenster, Austritt der Anschlussfahne, Dichtmerkmale, Gehäuseschnittstelle
Einbaupassung Außenkontur, Ausschnitte, Montageklebung, Trägerplatte, Richtung der Anschlussfahne

Was ein Schichtplan nicht ist

  • ein einzelnes Polymerkürzel wie PET oder PC ohne Typ, Oberfläche und Dickenbezug;
  • eine IP-Angabe für eine lose Folientastatur ohne Gehäuse und definierten Prüfling;
  • eine reine Frontansicht, in der Distanzöffnungen, Entlüftung und Steckverbinderorientierung fehlen.

Der Schichtplan ist als kontrollierte Stückliste (BOM) zu behandeln. Wenn zwei Lieferanten unter derselben Teilenummer unterschiedliche Aufbauten annehmen, sind weder RFQ-Preise noch Ergebnisse der Erstmusterprüfung (FAI) vergleichbar. Erst ein freigegebener Revisionsstand schafft eine belastbare Basis.


2. Aufbau einer Folientastatur: der Schichtstapel von oben nach unten

Der Aufbau einer Folientastatur folgt einer funktionalen Reihenfolge von der Bedienseite bis zur Gehäusefläche. Eine feste Lagenzahl gibt es nicht: Flache Silber-Flex-Schaltungen können mit vier Hauptlagen auskommen; taktile Baugruppen mit Abschirmung, Beleuchtung und Trägerplatte können neun oder mehr Funktionslagen besitzen.

2.1 Originales Explosionsschema

BEDIENSEITE
│
├─ 1. Dekor-/Bedienfolie (rückseitig bedruckt; optional Hardcoat, Prägung, Fenster)
├─ 2. Klebeschicht der Bedienfolie (selektive Aussparungen über den Tasten)
├─ 3. Optional: Fixierfolie und Metall- oder Polymerschnappscheiben
├─ 4. Optional: obere Schaltfolie (gedrucktes Silber, Carbon oder Kupfer-Flex)
├─ 5. Distanzfolie mit Tastenöffnungen (+ Entlüftungskanäle bei taktilen Tasten)
├─ 6. Untere Schaltfolie (gedruckte Schaltung, FPC oder PCB-Kontaktlage)
├─ 7. Optional: EMI-/ESD-Abschirmung, LED- oder Lichtleiterlage
├─ 8. Rückseitige Montageklebung bzw. Dichtmerkmale
├─ 9. Optional: starre Trägerplatte (Aluminium, FR4 oder Kunststoff)
└─ 10. Montagefläche des Gehäuses
         └─ Anschlussfahne → Versteifung → Steckverbinder → Steuerung

Das Schema zeigt die funktionale Reihenfolge, nicht eine universelle Stückliste. Die Bildreferenz stammt unverändert aus dem freigegebenen englischen Paket; nur der Alt-Text ist lokalisiert. Für eine taktile Ausführung muss die Schnittdarstellung zusätzlich zeigen, wie die Metallschnappscheibe in der Distanzöffnung sitzt, wo der seitliche Entlüftungsweg verläuft und wie die Anschlussfahne zu einem ZIF- oder LIF-Steckverbinder geführt wird.

2.2 Grundkomponenten der Folientastatur

Lage oder Komponente Typische Werkstoffe - Beispiele, keine Vorgabe Hauptfunktion Erforderliche Zeichnungsangabe
Dekor-/Bedienfolie Polyester- oder Polycarbonatfolie, Hardcoat, rückseitige Druckfarben Beschriftung, Verschleißfläche, erste Umweltbarriere Folienfamilie/Typ oder freigegebene Alternative, Finish, Druckseite, Prägeplan
Klebeschicht der Bedienfolie selektiv gestanztes Acryl-PSA verbindet die Decklage und hält Tastenbereiche beweglich zu den Tasten ausgerichtete Öffnungen, Dickenbezug, Klebstofffamilie
Distanzfolie Polyesterträger mit Klebstoff auf einer oder beiden Seiten hält den Kontakt bis zur Betätigung offen Tastenausschnitte, Stegbreite, Entlüftungskonzept
Schaltfolie(n) Silber/Carbon auf PET, Kupfer-FPC oder PCB-Kontakte Leiterbahn und Kontaktgeometrie Leitermaterial, Kontaktprinzip, Pinout-Verantwortung
Rückseitige Klebeschicht Transferklebeband oder doppelseitiges PSA Montage am Gehäuse oder an der Trägerplatte Substrat, Oberflächenenergie, Randbreite, Vorbehandlung
Anschlussfahne und Steckverbinder integrierte Flexfahne, Versteifung, ZIF/LIF/Crimp Signalführung aus dem Bedienfeld Austrittsrichtung, Biegezone, Raster, Kontaktseite, Foliendicke

Folienfamilien wie Covestro Bayfol und Makrofol werden als konkrete Typen und Oberflächenvarianten angeboten, nicht als bloßes Polymerkürzel. Die Werkstoffauswahl für Folientastaturen muss den realen Reiniger, die UV-Exposition, den Biegeweg sowie das Gehäuse aus ABS, Aluminium, beschichtetem Metall oder Polycarbonat berücksichtigen.

2.3 Branchenübliche Planungsbereiche - projektbezogen verifizieren

Die folgenden Werte sind Planungsbereiche aus der englischen Freigabe, keine garantierten JASPER-Produktspezifikationen. Folientyp, Schnappscheibenserie, Prozessfähigkeit und Gehäuse bestimmen den endgültigen Wert. Vor Werkzeugfreigabe sind sämtliche Bereiche durch Projektwerte im kontrollierten Schichtplan zu ersetzen.

Parameter Branchenüblicher Planungsbereich Was den Endwert festlegt
Gesamtdicke eines flexiblen Aufbaus ohne dicke PCB-Trägerplatte bei vielen industriellen Bedienfeldern etwa 0,6-2,5 mm; beleuchtete, starr hinterlegte oder PCB-hybride Varianten sind dicker Summe aus Folien, Klebstoffen, Schnappscheibenhöhe und Träger
Dekorfolie Polyester häufig in der Klasse 0,125-0,188 mm (ungefähr 5-7 mil); Polycarbonat wird bei Stoß- oder Umformanforderungen oft dicker ausgelegt Typ, Hardcoat, Prägung, Chemikalienliste
Prägung häufig einige Zehntelmillimeter über der planen Oberfläche Bedienmuster auf der endgültigen Auflage
Kraft der Metallschnappscheibe bei vielen Industrietasten im niedrigen Hunderterbereich der Grammkraftklasse, je nach Serie auch höher oder niedriger benannte Schnappscheibenserie, Krafttoleranz, Trägerfläche
Distanzlage und offener Spalt auf Schnappscheibenhöhe oder Kontaktweg mit kleiner Vorspannreserve abgestimmt Geometrie des Schnappscheibenlieferanten und Haptikmuster
Taktile Betätigungsbewegung bei Flexfeldern mit Metallschnappscheiben häufig deutlich unter 1 mm Schnappscheibe, Prägung und Auflage
Rückseitiger Klebekontakt vollflächig oder umlaufend; Randbreite nach Dicht- und Ablöserisiko Gehäuseebenheit, Beschichtung, Reinigungs- oder Washdown-Anforderung
Biegung der Anschlussfahne statische Biegungen sanft im Verhältnis zur Schichtdicke; Versteifung nach Steckerzeichnung Raster, Flexdicke und Kontaktseite des Steckverbinders
Lebensdauer-Zielgröße nicht taktile Silber-Flex-Systeme und gut abgestützte Schnappscheiben werden in RFQs häufig in der Größenordnung 10^5-10^6+ Betätigungen diskutiert Schnappscheibenserie, Padoberfläche, Entlüftung, Kraft, Umgebung und benannte Prüfmethode

Diese Tabelle dient zum Eingrenzen einer Konstruktion. Kein Einzelwert darf ohne projektspezifische Freigabe als Datenblattwert oder Leistungsversprechen veröffentlicht werden.

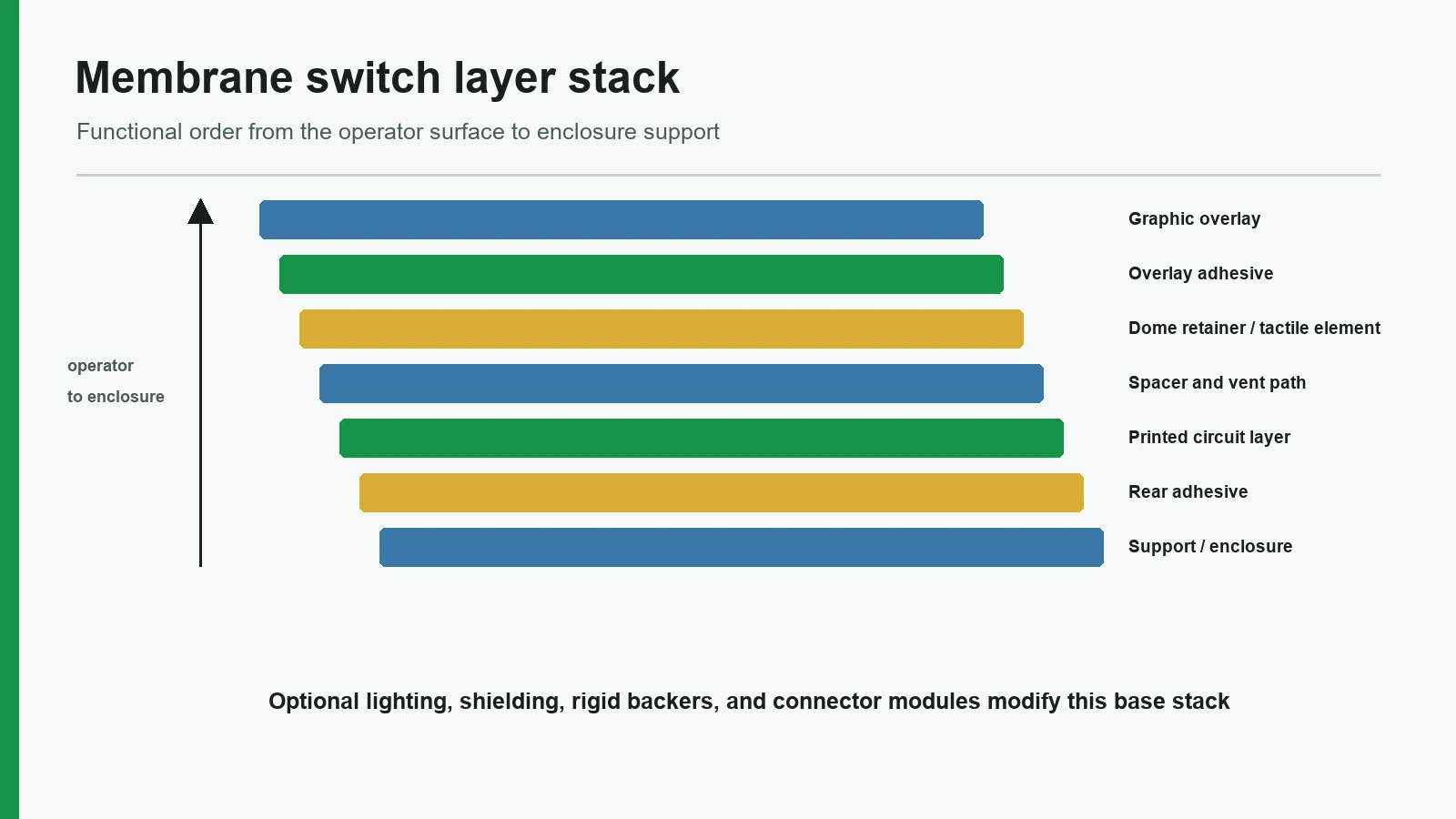

Konstruktions- und Prüfdetails zu Aufbau einer Folientastatur: Schichten, Funktionen und Varianten

3. So funktioniert eine Folientastatur im Betrieb

Die Funktionsweise einer Folientastatur übersetzt eine Fingerkraft in einen kurzzeitigen elektrischen Kontakt und öffnet den Strompfad nach dem Loslassen wieder.

  1. Belastung: Der Bediener drückt auf eine definierte Tastenzone. Prägegeometrie und Steifigkeit von PET oder PC verteilen die Kraft in die Kontakttasche.
  2. Verformung: Die Bedienfolie und gegebenenfalls eine Metall- oder Polymerschnappscheibe bewegen sich in die Öffnung der Distanzfolie.
  3. Kontakt: Eine Schnappscheibe berührt das Pad, eine obere Schaltfolie trifft auf die untere, oder ein Kurzschlusselement verbindet zwei ineinandergreifende Kontaktpole auf Silber-Flex, Kupfer-FPC oder PCB.
  4. Signal: Die Steuerung erkennt den geschlossenen Pfad über Anschlussfahne, Versteifung und ZIF-/LIF-Steckverbinder.
  5. Rückstellung: Die Elastizität der Bedienfolie und/oder Schnappscheibe öffnet den Kontakt. Dicke und Steggeometrie der Distanzfolie verhindern, dass benachbarte Tasten unbeabsichtigt überbrückt werden.

3.1 Flacher, nicht taktiler Kontakt

Nicht taktile Konstruktionen verzichten auf Metallschnappscheiben. Die Rückmeldung entsteht durch den Folienweg, eine weiche Polymerschnappscheibe oder ein externes Signal wie eine Anzeige oder einen kurzen Ton. Solche Aufbauten können dünner und leiser sein. Trotzdem brauchen sie einen definierten Kontaktabstand, eine belastbare Kontaktgeometrie und eine ebene Auflage. Keine Schnappscheibe bedeutet nicht, dass der Schichtstapel keiner Konstruktion bedarf.

3.2 Taktiler Kontakt mit Metallschnappscheibe

Metallschnappscheiben erzeugen einen Kraftsprung und je nach Serie ein hör- oder fühlbares Klicken. Nach dem öffentlich zugänglichen Snaptron-Leitfaden wird die Luft unter der Schnappscheibe beim Drücken verdichtet, wenn kein Entlüftungsweg vorhanden ist. Mögliche Wege verlaufen von Tasche zu Tasche in der Distanzfolie, durch das obere Polyestermaterial oder durch PCB beziehungsweise Träger. Fehlende Entlüftung kann die taktile Rückmeldung deutlich mindern. Wo diese Geometrie anwendbar ist, empfiehlt Snaptron außerdem einen mittig sitzenden Aktor mit flacher Unterseite, dessen Durchmesser höchstens etwa 25 % des Schnappscheibendurchmessers beträgt. Diese Hinweise sind herstellerspezifische Konstruktionsgrundlagen, keine pauschale Produktspezifikation.

3.3 Auflage und Überhub

Eine korrekte Silber-Flex-Schaltung fühlt sich auf weichem Schaum oder einem verzogenen ABS-Gehäuse dennoch uneinheitlich an. Aluminium- oder FR4-Träger, vollflächiger PSA-Kontakt und ein möglicher Überhubanschlag gehören daher vor der Freigabe der Distanzstanzung in die Konstruktion.


4. Varianten und optionale Komponenten im Folientastatur-Schichtaufbau

Optionale Lagen verändern Bauhöhe, Kosten, Dichtpfad und elektrisches Verhalten. Sie sind nur sinnvoll, wenn eine konkrete Produktanforderung dahintersteht - etwa definierte Haptik, ein Displayfenster, ESD-Pfadplanung oder ablesbare Beschriftung bei wenig Licht.

Variante oder Modul Änderung am Aufbau Typischer Einsatzgrund Folge oder Fehler bei falscher Auslegung
Taktile Metallschnappscheibe Schnappscheibe, Fixierfolie, Tasche und Entlüftung klarer Kraftsprung, auch bei Handschuhbedienung Luftpolster, ungleichmäßige Kraft, Konflikt zwischen Entlüftung und Dichtung
Nicht taktiler Flachkontakt keine Metallschnappscheibe, definierter Flexspalt leises, flaches Bedienfeld Bediener drückt ohne externe Rückmeldung möglicherweise zu stark
EMI-/ESD-Abschirmung leitfähige Drucklage, Gitter oder Folie mit Masseanschluss störbehaftete Umgebung und ESD-Pfadplanung zusätzliche Dicke und Steifigkeit; Masseverantwortung bleibt auf Systemebene
Display- oder LED-Fenster transparente Zone und Sperr-/Maskenlagen Anzeige oder Statuslicht unter der Front Trübung, Registrierfehler oder Klebstoff im optischen Pfad
Hintergrundbeleuchtung einzelne LEDs, Lichtleiterfolie (LGF) oder EL-Lage Betrieb bei wenig Licht, Dead-Front-Symbole Wärme, zusätzliche Pins, Lichtaustritt und sichtbare Symbole im Aus-Zustand
Starre Trägerplatte Aluminium, FR4 oder Kunststoffplatte ebene Betätigung und mechanische Festigkeit Gewicht, Konturtoleranz und Oberflächenvorbereitung
PCB als Kontaktträger PCB bildet untere Kontakt- oder Schnappscheibenlage stabile Pads und gemischte SMT-Bestückung größere Bauhöhe und anderes Steckverbinderkonzept
Kupfer-FPC Kupfer-Flex statt ausschließlich gedrucktem Silber feines Raster, Stromtragfähigkeit oder Flexanforderung Kosten, Biegeradius und Versteifung müssen neu festgelegt werden
Erweiterte Dichtmerkmale breitere Montageklebung, Schaum oder separate Dichtung Washdown- oder Außengehäuse muss zur Gehäusenut und zum Prüfling passen; erzeugt allein keine IP-Angabe

4.1 Metallschnappscheiben und ihre Kontaktfläche

Folientastaturen mit Metallschnappscheiben sind sinnvoll, wenn der Bediener ein klar definiertes Schaltsignal fühlen soll. Durchmesser und Kraftserie müssen zu Prägung, Distanzöffnung, Aktor und Auflage passen. Snaptron nennt auf seiner Seite unter anderem galvanisch abgeschiedenes Nickel, Hartgold mit Verweis auf MIL-G-45204C Type II Grade C sowie ENIG mit Verweis auf IPC-4552 für bestimmte Lebensdauerkontexte. Diese Angaben zeigen, dass die Kontaktoberfläche zum vorgesehenen Pad- und Lebensdauersystem passen muss. Sie begründen keine Regel, nach der Gold pauschal die bessere Lösung wäre.

4.2 Sichtfenster und Dead-Front-Grafik

Fenster sind Teil des Schichtstapels. Druck-zu-Schnitt-Registrierung, Klebstofffreistellung und die Abstützung des Fensterrands entscheiden darüber, ob LCD- oder LED-Anzeigen nach der Montage zentriert und klar wirken. Symbole, die im ausgeschalteten Zustand verschwinden sollen, benötigen definierte Transluzenz und eine abgestimmte Lichtmaske auf der Dekorfolie und gegebenenfalls der Lichtleiterlage.

4.3 Beleuchtungslagen

LED-Fenster, LGF und Elektrolumineszenzlagen fügen Dicke und elektrische Anschlüsse hinzu. Helligkeit, Gleichmäßigkeit, Blickwinkel und Aus-Zustand sind im vorgesehenen Gehäuse zu beurteilen. Wenn ein helles Labormuster Licht an einer unzureichend maskierten Beschriftung austreten lässt, ist das ein Fehler des Schichtaufbaus und nicht nur ein Problem der LED-Bestellnummer.

4.4 Abschirmung

Eine Abschirmlage braucht einen eindeutig verantworteten Massepfad. IEC 61000-4-2:2025 beschreibt ESD-Störfestigkeitsprüfungen für elektrische und elektronische Geräte. Eine Kupfer- oder Silberlage in der Tastatur kann Teil des Ableitpfads sein, ersetzt aber weder die Systemauslegung noch die Prüfung des fertigen Geräts im EMC-Plan des OEM.


5. Spezifikationen, Normen und technische Grenzen des Schichtaufbaus

Normen begrenzen die Aussage, die ein Schichtplan tragen darf. Ein Werkstoffdatenblatt oder eine einzelne Lage ist kein Zertifikat für das fertige Gerät.

Norm oder Quelle Was sie begrenzt Anwendung im Schichtplan
IEC 60529 Schutzarten durch Gehäuse Prüfling aus Tastatur, Gehäuse, Öffnungen und Anschlussfahnenpfad benennen; nicht IP67-Folie als freie Eigenschaft drucken
IEC 61000-4-2:2025 ESD-Störfestigkeitsprüfung von Geräten Geräteziel und Einbindung von Abschirmung/Masse definieren
3M 467MP - Beispiel 200MP-Acrylat für Metalle und viele hochenergetische Oberflächen mögliche Montage- oder Strukturklebung, kein Standard für jedes Kunststoffgehäuse
3M 9495LE - Beispiel 300LSE für viele niederenergetische Kunststoffe und Pulverlacke Beispiel für LSE-Untergründe; auf realer Oberfläche validieren
3M Oberflächenvorbereitung sauber, trocken, einheitlich und mit ausreichendem Anpressdruck Montageprozess zusammen mit dem Klebstoff festlegen
TE Connectivity FPC-Beispiele Raster, Kontaktseite, Flexdicke und Betätigerart ausgewählte Steckerzeichnung steuert die Anschlussfahne
Covestro Film Selector definierte Folientypen und Oberflächen Bedienfolie als Typ-/Finish-System spezifizieren, nicht nur als PET
Snaptron Venting/Plating Luftpfad und Padoberfläche für Schnappscheiben erforderliche Hinweise für taktile Aufbauten ableiten

Die Klebstoffauswahl hängt vom Gehäuse ab. 3M positioniert Adhesive Transfer Tape 467MP mit 200MP-Acrylat für Metalle und hochenergetische Kunststoffe, Double Coated Tape 9495LE mit 300LSE dagegen für viele niederenergetische Kunststoffe und Pulverlacke. Das ist ein Grund, den realen Untergrund zu prüfen - kein Grund, die Bestellnummer des letzten Projekts zu kopieren. Saubere, trockene und einheitliche Flächen sowie ausreichender Anpressdruck bleiben Teil des Montageprozesses.

Auch die Auslegung von Anschlussfahne und Steckverbinder ist keine nachgelagerte Detailarbeit. Raster, Kontaktseite, zugelassene Flexdicke, Betätiger und Versteifung müssen aus der tatsächlich gewählten Zeichnung übernommen werden.


6. Wann ein empfohlener Standardaufbau die falsche Wahl ist

Ein vermeintlicher Standardaufbau mit sechs taktilen Lagen passt nicht zu jeder Anwendung. In den folgenden Fällen ist die Konstruktion vor Werkzeugfreigabe neu zu bewerten.

Situation Warum der übliche Aufbau scheitert Bessere Richtung - Beispiele
Gehäuse bietet keine ebene Auflage Tasten fühlen sich weich oder unterschiedlich an starre Trägerplatte ergänzen, Gehäuseauflage ändern oder tolerantere Kontakttechnik wählen
Produkt benötigt nahezu geräuschlose Tasten Schnappgeräusch der Metallscheibe ist unerwünscht nicht taktiler Kontakt oder weiche Polymerrückmeldung mit Anzeige-/Tonsignal
Umlaufende Dichtung lässt keinen nutzbaren Entlüftungsweg zu taktile Rückmeldung und Dichtkonzept widersprechen sich Entlüftung in kontrolliertes Innenvolumen führen, anderes taktiles Prinzip oder andere Dichtarchitektur wählen
Anschlussfahne wird stark oder eng gebogen dicker Mehrlagenaufbau kann reißen oder die zulässige Steckerdicke überschreiten Schaltung ausdünnen, Verlauf ändern und Foliendicke/Kontaktseite an die Steckerzeichnung anpassen
Optische Anzeige dominiert die Front Klebstoff- oder Leiterbahnstege werden im Fenster sichtbar fensterorientierter Aufbau mit optischen Freistellungen und getrennten Tastenzonen
Steuerung verlangt Kupfergeometrie, die der Silberdruck nicht tragen kann Widerstand, Raster oder Flexbeanspruchung passen nicht FPC- oder PCB-Hybrid mit eindeutiger Pinout-Verantwortung
Reinigungschemie greift die vorgesehene Deckfolie an Trübung, Druckverlust oder Rissbildung Folientyp/Finish wechseln und Reiniger erneut validieren

Explizite Nicht-Empfehlung: Drucksiebe, Distanzstanzung und Prägewerkzeug dürfen nicht freigegeben werden, solange nur eine Frontansicht vorliegt. Eine lose Tastatur erhält keine IP-Angabe. Eine Metallschnappscheibe ohne Entlüftungs- und Auflageplan ist unvollständig. Eine rückseitige Klebung ohne realen Gehäusewerkstoff und reale Beschichtung ist nicht spezifiziert.


7. Projektdaten und Freigabeprüfungen für den Folientastatur-Aufbau

Ein belastbares Angebot und ein aussagefähiges Muster benötigen dieselben Eingangsdaten, die später den Revisionsstand bestimmen.

7.1 Daten für den vorgeschlagenen Schichtplan

Eingabe Warum sie den Aufbau verändert
Gehäusewerkstoff, Beschichtung, Textur und Ebenheit rückseitige Klebung und mechanische Abstützung
zulässige Gesamtdicke und gewünschter Tastenweg Folienstärken, Schnappscheibe und Distanzlage
taktil oder nicht taktil, Bedienung mit Handschuhen Schnappscheibenserie, Prägung und Kraft
Flüssigkeiten, Staub, Reiniger, UV und Temperaturbereich Bedienfolie, Dichtpfad und Klebstoff
Matrix oder gemeinsamer Anschluss, LED-Pins, Abschirmmasse Schaltungslagen und Anschlussfahne
Austrittsrichtung, Biegeweg und Steckerteil/Raster/Kontaktseite Anschlussfahne und Versteifung
Fenster, Dead-Front-Symbole und Beleuchtungsart optische Lagen und Masken
Mustermenge und Abnahmekriterien Erstmuster- und Prüfplan

7.2 Muster- und Prüfmatrix am realen Gehäuse

Prüfung Bestehenskriterium Zugehörige Prozessgröße
Optik und Registrierung Beschriftung und Fenster liegen zu den Bezugsmaßen; kein Klebstoff in Öffnungen Druck-zu-Schnitt- und Stapelregistrierung
Betätigungsgefühl Kraftsprung und Haptik sind auf der endgültigen Auflage über alle Tasten konsistent Schnappscheibe, Distanzlage, Träger
Durchgang und Isolation gedrückte Taste leitet, offene Taste bleibt offen, keine Brücke Schaltfolie und Distanzstege
Anschlussfahne und Steckverbindung Fahne erreicht den Stecker ohne Knick; Kontaktseite stimmt Fahnengeometrie und Steckerzeichnung
Randverklebung unter vereinbarter Beanspruchung kein Ablösen und kein offener Kanal Klebstoff, Randbreite und Gehäusevorbereitung
Beleuchtung - falls vorhanden Gleichmäßigkeit und Aus-Zustand sind in Produktlage akzeptabel Masken, LEDs, Fenster und Lichtleiter
Revisionssperre freigegebener Schichtplan stimmt mit der Produktions-BOM überein Dokumentenlenkung

Die Qualitätsprüfung in Labor oder Produktion muss denselben Revisionsstand wie das Zeichnungspaket nennen. Durchgang, Isolation, Betätigung und Sichtprüfung sind typische Fertigungsprüfungen. Komponentenprüfungen ersetzen keine Validierung des fertigen Geräts, etwa in einem Medizinprodukt unter einem ISO-13485-QMS oder in einem Automobilprogramm mit IATF-16949-Anforderungen. Diese Beispiele beschreiben den möglichen OEM-Kontext und behaupten keine Zertifizierung des Komponentenlieferanten.


8. Häufige Fragen zum Aufbau einer Folientastatur

Wie viele Schichten hat eine typische Folientastatur?

Eine feste Zahl gibt es nicht. Ein flacher, nicht taktiler Aufbau kann aus Bedienfolie, Klebeschichten, Distanzfolie und einer oder zwei Schaltfolien bestehen. Taktile, abgeschirmte, beleuchtete oder starr hinterlegte Baugruppen erhalten zusätzliche Funktionslagen und können acht oder mehr Schichten erreichen. Entscheidend ist die definierte Aufgabe jeder Lage, nicht eine vermeintliche Standardzahl.

Worin unterscheidet sich der Aufbau einer Folientastatur von einer Bedienfolie?

Die Bedienfolie ist nur die sichtbare Decklage mit Grafik und Tastenkennzeichnung. Der Aufbau einer Folientastatur umfasst zusätzlich Distanzlage, leitfähige Schaltungen, Montageklebung, Anschlussfahne und gegebenenfalls Schnappscheiben, Abschirmung oder Beleuchtung. Ohne definierten elektrischen und mechanischen Schichtstapel bleibt eine bedruckte Bedienfolie eine grafische Oberfläche, aber kein vollständiger Schalter.

Gehören Metallschnappscheiben immer zu den Komponenten einer Folientastatur?

Nein. Metallschnappscheiben sind optionale taktile Elemente. Bei nicht taktilen Schaltungen schließt eine flexible leitfähige Lage den Kontakt ohne Kraftsprung einer Metallscheibe. Eine Schnappscheibe ist nur dann sinnvoll, wenn Bedienaufgabe, Geräusch, Betätigungskraft und Produktumgebung diese Rückmeldung tatsächlich verlangen.

Wie muss die Entlüftung im Schichtplan dargestellt werden?

Bei taktilen Metallschnappscheiben muss der Luftweg erkennbar sein: als Kanal zwischen Taschen in der Distanzfolie, als Weg durch eine Trägerfolie oder als Durchgang durch Leiterplatte beziehungsweise Auflage. Wenn gleichzeitig ein umlaufend dichtes Gehäuse gefordert ist, müssen Entlüftungs- und Dichtkonzept gemeinsam bewertet werden; eines darf das andere nicht unbemerkt blockieren.

Lässt sich eine Folientastatur allein anhand des Schichtaufbaus als IP65 oder IP67 bezeichnen?

Nein, nicht belastbar. IEC 60529 klassifiziert den Schutz, den ein Gehäuse bietet. Eine IP-Aussage braucht eine definierte Baugruppe mit Gehäuse, Öffnungen, Anschlussfahnenaustritt und Prüfverfahren. Der Schichtaufbau kann Dichtmerkmale beitragen, aber erst der vollständige Prüfling und die dokumentierte Prüfung tragen die Schutzart.

Welcher Klebstoff gehört auf die Rückseite der Folientastatur?

Geeignet ist der Klebstoff, der nach korrekter Oberflächenvorbereitung zur realen Oberflächenenergie, Textur, Temperatur und Reinigungsbelastung des Gehäuses passt. 3M 467MP mit 200MP-Acrylat für viele hochenergetische Oberflächen und 3M 9495LE mit 300LSE für viele niederenergetische Kunststoffe zeigen unterschiedliche Einsatzrichtungen; beide sind Beispiele und keine universellen Vorgaben.

Wann ist gedrucktes Silber sinnvoll, wann Kupfer-FPC oder PCB?

Gedrucktes Silber auf Polyester ist bei flachen, flexiblen Bedienfeldern üblich. Kupfer-FPC oder PCB-Kontaktflächen werden gewählt, wenn Raster, Stromtragfähigkeit, Flexbeanspruchung oder gemischte SMT-Funktionen die sinnvolle Grenze des Silberdrucksystems überschreiten. Der Wechsel verändert Bauhöhe, Biegeradius, Anschlussfahne und Steckverbinder und muss deshalb im gesamten Schichtplan nachvollzogen werden.

Was ist vor der Freigabe eines vorgeschlagenen Schichtaufbaus zu prüfen?

Zu prüfen sind Reihenfolge und Dickenbezug aller Lagen, taktiles Prinzip und Entlüftung, Schaltungstechnik und Pinout, Anschlussfahne und Steckverbinder, Klebstoff und reales Gehäuse, Fenster oder Beleuchtung, die zulässige Formulierung von Dichtaussagen sowie die Musterprüfungen zur Revisionsfreigabe. Unvollständige Pakete führen zu Angeboten, die technisch nicht vergleichbar sind.


9. Einen vorgeschlagenen Schichtaufbau prüfen lassen

Solange die Konstruktion offen ist, sollten Bedienfall, Gehäuseoberfläche, taktiles Ziel, elektrische Schnittstelle und Dichtaussage vor der Bestellung mehrlagiger Werkzeuge feststehen. Schichtplan, Schnitt- oder Explosionsdarstellung, Steckverbinderdetail mit Raster, Kontaktseite und Flexdicke sowie die Musterabnahme gehören in einen gemeinsamen Revisionsstand.

JASPER kann diesen vorgeschlagenen Aufbau als fertigungstechnische Option gegen die genannten Eingaben prüfen. Dieselbe Checkliste gilt, wenn ein anderer Lieferant fertigt. Sinnvoll ist die Prüfung, bevor Drucksiebe und Stanzwerkzeuge eine Konstruktion festschreiben, die das Gehäuse später nicht tragen kann. Zeichnung und Schichtplan zur Prüfung senden.


Dieser technische Erklärtext wurde für bestmembraneswitchs.com von JASPER, einem Hersteller von Folientastaturen und HMI-Komponenten, lokalisiert. Die beschriebenen Konstruktionsregeln gelten für Folientastaturen jedes qualifizierten Lieferanten; die Möglichkeit einer JASPER-Prüfung ist optional und keine Behauptung exklusiver Leistungsfähigkeit.

Häufig gestellte Fragen

Wie viele Schichten hat eine typische Folientastatur?

Eine feste Zahl gibt es nicht. Ein flacher, nicht taktiler Aufbau kann aus Bedienfolie, Klebeschichten, Distanzfolie und einer oder zwei Schaltfolien bestehen. Taktile, abgeschirmte, beleuchtete oder starr hinterlegte Baugruppen erhalten zusätzliche Funktionslagen und können acht oder mehr Schichten erreichen. Entscheidend ist die definierte Aufgabe jeder Lage, nicht eine vermeintliche Standardzahl.

Worin unterscheidet sich der Aufbau einer Folientastatur von einer Bedienfolie?

Die Bedienfolie ist nur die sichtbare Decklage mit Grafik und Tastenkennzeichnung. Der Aufbau einer Folientastatur umfasst zusätzlich Distanzlage, leitfähige Schaltungen, Montageklebung, Anschlussfahne und gegebenenfalls Schnappscheiben, Abschirmung oder Beleuchtung. Ohne definierten elektrischen und mechanischen Schichtstapel bleibt eine bedruckte Bedienfolie eine grafische Oberfläche, aber kein vollständiger Schalter.

Gehören Metallschnappscheiben immer zu den Komponenten einer Folientastatur?

Nein. Metallschnappscheiben sind optionale taktile Elemente. Bei nicht taktilen Schaltungen schließt eine flexible leitfähige Lage den Kontakt ohne Kraftsprung einer Metallscheibe. Eine Schnappscheibe ist nur dann sinnvoll, wenn Bedienaufgabe, Geräusch, Betätigungskraft und Produktumgebung diese Rückmeldung tatsächlich verlangen.

Wie muss die Entlüftung im Schichtplan dargestellt werden?

Bei taktilen Metallschnappscheiben muss der Luftweg erkennbar sein: als Kanal zwischen Taschen in der Distanzfolie, als Weg durch eine Trägerfolie oder als Durchgang durch Leiterplatte beziehungsweise Auflage. Wenn gleichzeitig ein umlaufend dichtes Gehäuse gefordert ist, müssen Entlüftungs- und Dichtkonzept gemeinsam bewertet werden; eines darf das andere nicht unbemerkt blockieren.

Lässt sich eine Folientastatur allein anhand des Schichtaufbaus als IP65 oder IP67 bezeichnen?

Nein, nicht belastbar. IEC 60529 klassifiziert den Schutz, den ein Gehäuse bietet. Eine IP-Aussage braucht eine definierte Baugruppe mit Gehäuse, Öffnungen, Anschlussfahnenaustritt und Prüfverfahren. Der Schichtaufbau kann Dichtmerkmale beitragen, aber erst der vollständige Prüfling und die dokumentierte Prüfung tragen die Schutzart.

Welcher Klebstoff gehört auf die Rückseite der Folientastatur?

Geeignet ist der Klebstoff, der nach korrekter Oberflächenvorbereitung zur realen Oberflächenenergie, Textur, Temperatur und Reinigungsbelastung des Gehäuses passt. 3M 467MP mit 200MP-Acrylat für viele hochenergetische Oberflächen und 3M 9495LE mit 300LSE für viele niederenergetische Kunststoffe zeigen unterschiedliche Einsatzrichtungen; beide sind Beispiele und keine universellen Vorgaben.

Wann ist gedrucktes Silber sinnvoll, wann Kupfer-FPC oder PCB?

Gedrucktes Silber auf Polyester ist bei flachen, flexiblen Bedienfeldern üblich. Kupfer-FPC oder PCB-Kontaktflächen werden gewählt, wenn Raster, Stromtragfähigkeit, Flexbeanspruchung oder gemischte SMT-Funktionen die sinnvolle Grenze des Silberdrucksystems überschreiten. Der Wechsel verändert Bauhöhe, Biegeradius, Anschlussfahne und Steckverbinder und muss deshalb im gesamten Schichtplan nachvollzogen werden.

Was ist vor der Freigabe eines vorgeschlagenen Schichtaufbaus zu prüfen?

Zu prüfen sind Reihenfolge und Dickenbezug aller Lagen, taktiles Prinzip und Entlüftung, Schaltungstechnik und Pinout, Anschlussfahne und Steckverbinder, Klebstoff und reales Gehäuse, Fenster oder Beleuchtung, die zulässige Formulierung von Dichtaussagen sowie die Musterprüfungen zur Revisionsfreigabe. Unvollständige Pakete führen zu Angeboten, die technisch nicht vergleichbar sind.

Technische Prüfung

Zeichnung und Anforderungen prüfen lassen

Senden Sie Zeichnung, Einsatzbedingungen und Jahresmenge für eine technische Prüfung.

Weitere technische Leitfäden

FolientastaturenWerkstoffauswahl für FolientastaturenFolientastaturen mit MetallschnappscheibenAuslegung von Anschlussfahne und SteckverbinderQualitätsprüfungZeichnung und Schichtplan zur Prüfung senden
