Schichtaufbau- und Zustandsüberprüfung
Bestätigen Sie aktive Dateien, Materialien, Liner, Ausrichtung, Sauberkeit, Lagerung, Konditionierung, Klebstoff, Kuppeln, Komponenten, PCB, Display, Kabel, Träger und gelieferte Teile.
Ausgerichtete Schichten, kontrollierte Oberflächen und eine explizit erworbene Baugruppengrenze
Folientastatur-Laminierung und HMI-Montage
JASPER laminiert gedruckte Frontfolien, Abstandshalter, Schaltkreise, Klebstoffe, Kuppeln, LEDs, Träger, Dichtungen, Leiterplatten, Anzeigefenster, Kabel und zugehörige Schnittstellenteile gemäß einer freigegebenen Schichtaufbau- und Montagereihenfolge. Der Plan muss Ausrichtung, Druck, Verschmutzung, eingeschlossene Luft, freiliegenden Klebstoff, Schwanzführung, Anschlüsse und Schutz kontrollieren.
- Freigegebener SchichtaufbauSchichtreihenfolge, Material, Liner, Ausrichtung, Klebstoff, Kuppeln, Komponenten, Träger und Schutz werden identifiziert
- DatumsausrichtungTasten, Fenster, Schaltkreise, LEDs, Anschlüsse, Anschlüsse, Leiterplatte, Display und Gehäusereferenzen sind aufeinander abgestimmt
- OberflächenkontrollePartikel, Blasen, Falten, Kratzer, freiliegender Klebstoff, Ablösen des Liners und kosmetische Handhabung sind geplant
- VersammlungsbeweisIn-Prozess-Prüfungen, Erstmuster, elektrische/visuelle Prüfung, genehmigte Muster und Verpackung sind im Umfang enthalten
NachweisgrundlageDas Bild ist ein verifiziertes JASPER-Werksmedium. Es beweist den Kontext des Laminierungs- und Montageprozesses und nicht eine universelle Reinraumklasse, Ausbeute, Dichtungsbewertung oder das Ergebnis des installierten Geräts.
Direkte Antwort
Durch die Laminierung werden separate akzeptable Schichten zu einer Einheit, die an ihren Schnittstellen dennoch versagen kann.
Ein sauberes Frontfolie, ein funktionierender Schaltkreis, der richtige Kleber und eine zugelassene Leiterplatte garantieren keine gute HMI nach dem Schichtaufbaun. Ausrichtung, Reihenfolge, Druck, Oberflächenzustand, Kuppel- oder LED-Platzierung, Endführung, Anschlussarbeiten, Ebenheit des Trägers, Fenster, Unterstützung und Verpackung können zu neuen Mängeln führen. JASPER definiert die Assembly-Grenze und platziert Prüfungen dort, wo das Schnittstellenrisiko entsteht.
- Geben Sie eine Schichtstapelzeichnung mit Materialidentität, Ausrichtung, aktivem Liner, Bezugspunkt und Reihenfolge frei.
- Definieren Sie die kosmetische Zone und den Oberflächenschutz, bevor die Teile die Baugruppe erreichen, nicht nachdem Kratzer aufgetreten sind.
- Führen Sie zwischenzeitliche elektrische, Ausrichtungs- und visuelle Prüfungen durch, bevor spätere Schichten das Merkmal verdecken.
- Genehmigen Sie Passform, Tastenreaktion, Optik, Kabel, Stecker und Montage in der für die Produktion vorgesehenen Baugruppe.
Vier Montagekontrollen von sauberen Schichten bis hin zu gepackten Schnittstellen
Die genaue Route variiert je nach Frontfolie, Folientastatur, Tastatur, Berührungssensor, Leiterplatte, Display, Träger und Gehäuseumfang.
Gestaffelte Ausrichtung
Verwenden Sie freigegebene Daten und Reihenfolgen für Druck, Abstandshalter, Schaltkreis, Kuppel, LED, Klebstoff, Dichtung, Träger, Leiterplatte, Fenster, Anschlüsse, Anschlüsse und Schutz.
Prozessbeweis
Überprüfen Sie vor dem Schließen Ausrichtung, Partikel, Blasen, Falten, Klebstoff, Oberfläche, Kuppel-/Komponentenposition, Kontinuität, Isolierung, LEDs, Kabel und verborgene Merkmale.

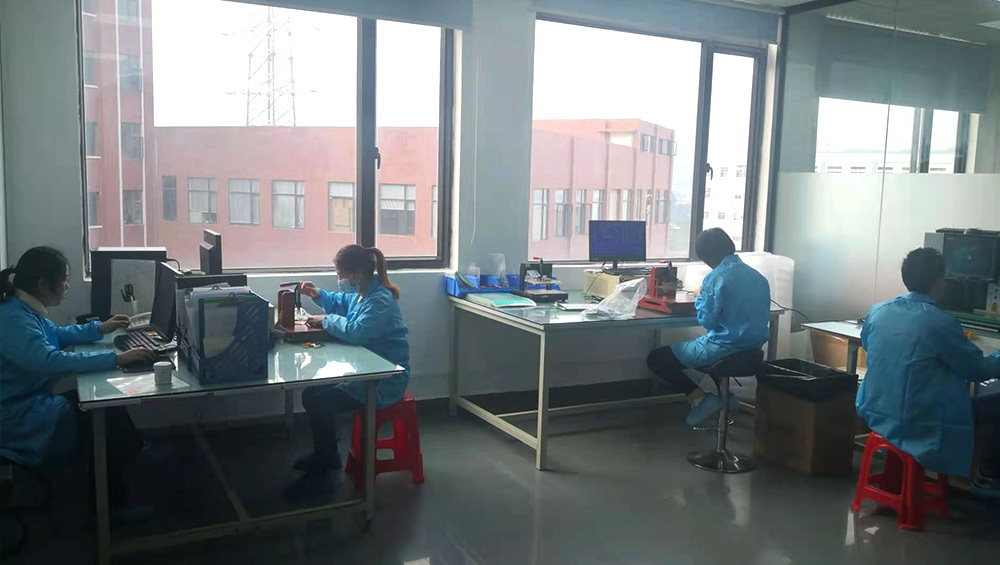

Endmontagefreigabe
Überprüfen Sie Aussehen, Abmessungen, Tasten- oder Berührungseingabe, Beleuchtung, Stecker, Passform, Etiketten, Menge, Schutz, Verpackung, Aufzeichnungen, Abweichungen und aktive Überarbeitung.
Kontrollieren Sie den Fehler an der Schnittstelle, an der er entstehen kann
Die Endkontrolle ist kein wirksamer Ersatz für eine inszenierte Nachweisaufnahme, bevor eine Schicht oder ein Gehäuse den Defekt verbirgt.
| Assembly-Schnittstelle | Zu definierende Steuerelemente | Typisches verstecktes Risiko |
|---|---|---|
| Frontfolie, Abstandshalter und Schaltung | Bezugspunkte, Schlüssel-/Fensterposition, Lüftungsschlitze, Kuppeltaschen, Klebeflächen, Entfernung der Folie, Druck-, Oberflächen- und Ausrichtungsprüfungen | Schlechte Tastenansprache, abgeschnittenes Fenster, eingeschlossene Luft, Verschmutzung oder freiliegender Klebstoff |
| Kuppeln, LEDs und Komponenten | Teileidentität, Ausrichtung, Platzierung, Halterung, Löt-/Befestigungsgrenze, elektrische und visuelle Zwischenprüfungen | Bewegte Kuppel, umgekehrte LED, beschädigte Leiterbahn, versteckte Verschmutzung oder intermittierende Funktion |
| Schwanz, Kabel und Stecker | Ausgang, Biegung, Versteifung, Pinbelegung, Zugentlastung, Kabelführung, Steckerarbeiten, Steckprüfung und Schutz | Pin-Fehlanpassung, gerissener Leiter, eingeklemmtes Kabel, Herausziehen oder Montagestörung |
| Träger, Leiterplatte, Display und Gehäuse | Ebenheit, Befestigungselemente, Abstandshalter, Fenster, Erdung, Halterung, Dichtung, Wartungszugang, Passform, Drehmoment und Installationstest | Verzug, optische Fehlausrichtung, schlechter Halt, Kurzschluss, Dichtungsspalt oder Service-Nacharbeit |
Assembly-Eingaben
Eingaben, die für die Angebotserstellung für Laminierung oder HMI-Montage erforderlich sind
Geben Sie an, was JASPER liefert, was der Kunde liefert, was programmiert ankommt und welche Partei Verantwortlicher der fertigen Systemprüfung ist.
- 01Explodierter Schichtaufbau, Stückliste, Material- und Lineridentität, Lagenausrichtung, Bezüge, Klebstoff- und Montagereihenfolge
- 02Grafiken, Schaltkreise, Kuppeln, LEDs, Leiterplatten, Displays, Träger, Dichtungen, Kabel, Steckverbinder, Befestigungselemente und Gehäusezeichnungen
- 03Oberflächen-/Kosmetikbereiche, Reinigungs-, Handhabungs-, Konditionierungs-, Lagerungs-, Kontaminations-, Schutz- und Verpackungsanforderungen
- 04Tasten-, Berührungs-, Beleuchtungs-, Anzeige-, Anschluss-, Elektrik-, Kommunikations-, Passform-, Befestigungs- und Akzeptanzkriterien
- 05Vom Kunden bereitgestellte Teile, programmierte Komponenten, Rückverfolgbarkeit, Alternativen, Nacharbeit, Abweichungen und Änderungsregeln
- 06Prototypen- und Jahresmengen, Montagestufen, Prüfprotokolle, Etiketten, Bestimmungsort und Genehmigungsinhaber
Fragen zur Laminierung und Montage
Was kann JASPER in eine HMI-Baugruppe integrieren?
Je nach Angebot kann der Umfang Frontfolien, Membran- oder Touch-Eingaben, Abstandshalter, Klebstoffe, Kuppeln, LEDs, Träger, Dichtungen, Leiterplatten, Displays, Kabel, Anschlüsse, Befestigungselemente, Etiketten, Schutz, Inspektion und Verpackung umfassen.
Können vom Kunden bereitgestellte Leiterplatten oder Displays bestückt werden?
Sie können überprüft werden, wenn Lieferverantwortung, Eingangszustand, Revision, Programmierstatus, Handhabung, Lagerung, Ertragseigentum, Alternativen, Tests, Nacharbeit und Mangelregeln explizit festgelegt sind.
Wie werden Blasen und Partikel kontrolliert?
Die Projektroute kann Materialaufbereitung, Reinigung, geschützte Oberflächen, schrittweise Entfernung der Auskleidung, Ausrichtung, Druck, Bedienerhandhabung, Umgebungskontrollen, In-Prozess-Inspektion, Akzeptanzzonen und Nacharbeitsregeln definieren.
Wann soll die Versammlung genehmigt werden?
Genehmigen Sie eine für die Produktion vorgesehene Konfiguration, nachdem Passform, Aussehen, Tasten- oder Berührungsverhalten, Optik, Kabel, Stecker, elektrische Funktion, Montage, Etiketten, Verpackung, Aufzeichnungen und offene Systemverantwortlichkeiten überprüft wurden.
Geben Sie den kompletten Schichtaufbau und die gekaufte Begrenzung frei, bevor mit der Montage begonnen wird.
Senden Sie den explodierten Schichtaufbau, die Stückliste, die gelieferten Teile, die PCB-/Display-/Kabelschnittstellen, die Mengen und den Abnahmeplan zur Überprüfung.
