Materialien für Folientastaturen nach Schicht und Einsatzbedingungen

Materialien für Folientastaturen werden nach realer Belastung ausgewählt: Abrieb, Reinigungsmedien, UV-Strahlung, Temperaturwechsel und die Klebfläche am Gehäuse bestimmen den Schichtaufbau. Vor der Werkzeugfreigabe müssen Bedienfoliensorte, Druck- und Leitpastensystem, Distanzfolie, Schaltkuppel, Montageklebstoff und Träger als vollständige Baugruppe feststehen.

Letzte Aktualisierung: 29.07.2026

---

Eine Folientastatur besteht nicht aus einem einzigen „richtigen“ Kunststoff. Bedienfolie, Hartbeschichtung, gedruckte Leiterbahnen, Distanzfolie, Schaltkuppel oder Kontaktfläche, rückseitiger Montageklebstoff und Träger reagieren jeweils auf andere Beanspruchungen. Dieser Leitfaden richtet sich an Mechanik-, Elektronik- und Qualitätsverantwortliche bei OEMs, die eine kundenspezifische Folientastatur für ein konkretes Gehäuse freigeben müssen. JASPER hat den Beitrag als Hersteller von Folientastaturen und HMI-Baugruppen erarbeitet. Eine werkseitige Werkstoffprüfung wird als mögliche Option genannt; die Kriterien gelten unabhängig vom Lieferanten.

---

1. Die Werkstoffwahl für Folientastaturen beginnt mit der Belastung

Die Werkstoffwahl für Folientastaturen ist eine Expositionsentscheidung. Ein Laborgerät im Innenraum, ein pulverbeschichteter Schaltschrank, eine regelmäßig nass gereinigte Bedieneinheit und ein sonnenexponiertes Außengehäuse benötigen nicht denselben Aufbau, auch wenn ihre Frontgrafik ähnlich aussieht.

Fehlentscheidungen werden häufig erst nach der Bemusterung sichtbar. Eine PC-Bedienfolie kann am Erstmuster optisch überzeugen und nach Kontakt mit einem ungeeigneten Reiniger eintrüben oder an einer Prägung reißen. Ein Montageklebstoff für hochenergetische Oberflächen kann sich von einem niederenergetischen Kunststoff oder einer strukturierten Pulverbeschichtung lösen. Ungeschützte Silberleiterbahnen können bei Feuchte an Stabilität verlieren. Fehlt bei einer taktilen Schaltkuppel der Luftpfad, verändert eingeschlossene Luft das Betätigungsgefühl. Snaptron behandelt die Entlüftung deshalb als funktionalen Teil des Schichtaufbaus, nicht als kosmetisches Detail.

Mit der Zeichnungsfreigabe werden diese Entscheidungen teuer. Drucksiebe, Stanz- und Prägewerkzeuge, Klebstoffbeschaffung sowie Prüfvorrichtungen beziehen sich auf einen konkreten Aufbau. Ein später Klebstoffwechsel kann Gesamtdicke, Ebenheit und Sitz im Einbaurahmen verändern. Ein Wechsel von PET zu PC kann neue Druckparameter, eine andere Hartbeschichtung und ein neues Prägefenster erfordern.

Die praktikable Freigabefrage lautet: Beschreiben Fertigung, Qualitätssicherung und Gehäusekonstruktion dieselbe Schichtenfolge, dieselbe Montageoberfläche und dieselben Umgebungsbelastungen aus einem gemeinsamen, revisionsgeführten Datensatz? Der Schichtaufbau einer Folientastatur ist erst dann belastbar, wenn diese drei Sichtweisen zusammenpassen.

---

2. Materialien für Folientastaturen: acht Freigabekriterien

Jedes Kriterium ist ein Freigabepunkt. Ein freigabefähiger Nachweis zeigt, dass Zeichnung und Muster weiterbearbeitet werden können. Ein Stoppsignal hält die Werkzeugfreigabe an, selbst wenn Grafik und Farben bereits abgestimmt sind.

2.1 Zuerst das Expositionsprofil, dann das Polymer festlegen

Die Umgebungsbeschreibung steht vor den Werkstoffkürzeln. Sie nennt Innen- oder Außeneinsatz, UV-Exposition, Reinigungschemikalien und -häufigkeit, relevanten Temperaturbereich, Feuchte- oder Kondensationsrisiko, Handschuhe, gewünschte Betätigungskraft und Lebensdauerklasse. Hinzu kommen Nassreinigung, Küstenatmosphäre oder Chemikalienspritzer, sofern sie tatsächlich vorkommen.

Ohne diese Angaben kalkulieren Anbieter unter derselben Teilenummer unterschiedliche Aufbauten. Der eine setzt eine hartbeschichtete PET-Bedienfolie ein, der andere PC. Ein Angebot verwendet einen dünnen Acrylat-Transferklebstoff für glattes Metall, das nächste ein LSE-System für Pulverlack. Der Preisvergleich wirkt sauber, vergleicht aber keine gleichwertigen Baugruppen.

Freigabefähiger Nachweis: Zeichnung oder RFQ enthält einen kurzen Expositionsabschnitt mit Reinigern, Temperaturinteresse, Außen-/UV-Status und Material, Finish sowie Struktur der Klebfläche.
Stoppsignal: „Industrietaugliche Materialien“ ohne Medienliste, Temperaturprofil und Gehäusesubstrat.

2.2 PET- oder PC-Bedienfolie nach Sorte und Funktion auswählen

Die sichtbare Deckschicht ist im DACH-Markt je nach Kontext Bedienfolie, Frontfolie oder Dekorfolie. Für häufig betätigte, geprägte Tasten und viele Reinigungsumgebungen ist eine Folientastatur mit PET-Bedienfolie der übliche Ausgangspunkt. PC-Bedienfolien werden oft gewählt, wenn Fensteroptik, Druckbild oder eine bestimmte Umformgeometrie im Vordergrund stehen. Die Kürzel PET und PC allein sind jedoch keine Spezifikation. Covestro führt Grafikfolien nach Sorte, Dicke, Oberfläche und Funktionsvariante; genau diese Detailtiefe gehört in die Freigabe.

Hartbeschichtete Polyesterfamilien für grafische Anwendungen, etwa Autotex-Produkte von MacDermid Autotype, und PC-Folienfamilien wie Makrofol oder Lexan werden erst vergleichbar, wenn Sorte, Dicke, Oberfläche und Druckseite benannt sind. Als Planungskorridor werden PET-Bedienfolien häufig mit 0,125-0,250 mm, oft 0,150-0,188 mm, und PC-Bedienfolien mit 0,175-0,250 mm diskutiert. Diese Werte sind keine universelle Freigabe. Die ausgewählte Handelsware und ihre technische Datenblattspezifikation bleiben maßgeblich.

PET ist nicht automatisch die beste Wahl, wenn eine tiefe Umformung oder eine optische Anforderung von einer qualifizierten PC-Sorte besser erfüllt wird und Chemie sowie UV-Belastung dazu passen. PC ist der falsche Standard, wenn aggressive Reinigung, hohe Biegebeanspruchung an geprägten Tasten oder Außeneinsatz ohne nachgewiesene UV-/Hartbeschichtung dominieren.

Freigabefähiger Nachweis: Werkstoffzeile nennt Polymerfamilie, Handelsbezeichnung oder freigegebene Sortenfamilie, Dicke, Glanz-/Matt-/Strukturfinish, Hartbeschichtungsabsicht und rückseitigen Druck.
Stoppsignal: „PET oder PC nach Wahl des Lieferanten“ auf einer werkzeugreifen Zeichnung.

2.3 Hartbeschichtung, Drucksystem und Fenster gemeinsam spezifizieren

Hartbeschichtung und Druckaufbau bestimmen Kratzfestigkeit, Chemikalienbeständigkeit und Fensterqualität. Ein rückseitiger Druck schützt die Farben unter der transparenten Folie. Ein Druck auf der Bedienseite benötigt dagegen eine eigene Verschleißstrategie. Display- und LED-Fenster brauchen definierte Transparenz, Farbe und Dead-Front- beziehungsweise Verschwindeeffekt-Anforderungen. Für reine Panelanwendungen gelten bei grafischen Bedienfolien dieselben Regeln zu Sorte und Finish.

„Hartbeschichtet“ ist kein binärer Haken. Entscheidend ist, welches Prüfverfahren die Folien-TDS nennt, welche Medien freigegeben sind und ob die Beschichtung die geplante Prägung übersteht. Verwendet eine TDS die Bleistifthärte nach ASTM D3363, wird für industrielle Bedienfolien in frühen RFQ-Gesprächen häufig ein Ziel ab 3H genannt. Dieser Planungswert darf nicht auf jede Sorte übertragen werden. Die Reinigungsmedien und die Beständigkeit nach dem Prägen müssen am ausgewählten Material bestätigt werden.

Fensterränder benötigen saubere Schnittkanten und einen definierten Klebstofffreiraum. Andernfalls kann Klebstoff in die Sichtzone kriechen oder als optischer Schleier erscheinen.

Freigabefähiger Nachweis: Druckseite, Hartbeschichtung, Fensterliste mit optischer Funktion und Reinigerliste sind mit der Sprache der Folien-TDS abgeglichen.
Stoppsignal: Vollfarbiger Oberseitendruck auf unbeschichteter Folie in einem stark beanspruchten Reinigungs- oder Abriebbereich.

2.4 Leiterbahnfolie und Leitpastensystem als Einheit behandeln

Flexible Folientastaturschaltungen verwenden meist PET-Leiterbahnfolie mit gedruckten Silber-, Kohlenstoff- oder kombinierten Silber/Kohlenstoff-Systemen. Für die Schaltungsfolie werden häufig 0,075-0,175 mm geplant; viele Tastenfelder liegen bei 0,100-0,125 mm. Bei erhöhtem Temperaturinteresse kommen wärmebehandelte oder dimensionsstabilisierte Sorten in Betracht. Kupferbasierte FPC-Anschlussfahnen sind eine Alternative, wenn Biegeradius, Strom, Raster oder Steckverbinderstrategie sie erfordern.

Leitfähigkeit ist nur ein Auswahlkriterium der Paste. Kontaktflächen werden mechanisch belastet, Feuchte kann Silberkonstruktionen beanspruchen, und Kohlenstoff dient häufig als robuste Kontaktoberfläche, obwohl Silber den Hauptleiter bildet. Flächenwiderstand, Aushärtungsprofil und Migrationsverhalten sind sorten- und prozessabhängig. Sie gehören in die TDS und das freigegebene Fertigungsfenster, nicht als universelle Ohmzahl in eine Übersichtstabelle.

Auf der Zeichnung werden daher die Technologie, die Kontaktflächenstrategie, die Dielektrikum-/Abdeckschicht und der Aufbau der Anschlussfahne festgelegt.

Freigabefähiger Nachweis: Leiterbahntechnologie, Kontaktoberfläche, Dielektrikum, Anschlussfahne und Versteifung sind beschrieben.
Stoppsignal: „Leitpaste nach Bedarf“ ohne Verschleißstrategie an den Kontakten und ohne definierte Anschlussfahne.

2.5 Distanzfolie, Schaltkuppel und Luftpfad zusammen auslegen

Dicke und Ausschnittgeometrie der Distanzfolie bestimmen den Ruheabstand und den Hub vor der Betätigung. Je nach Kuppelhöhe und gewünschtem Weg wird für Distanzfolien häufig ein Planungsbereich von 0,05-0,25 mm verwendet. Metallschaltkuppel, Polydome oder nicht taktile Kurzschlussfläche erzeugen unterschiedliche Kraft-, Geräusch- und Lebensdauerklassen.

Die Kraft gehört zu einer konkreten Schaltkuppelserie. In frühen RFQs wird für Metallkuppeln oft ein grober Gesprächsbereich von 1-4 N (ca. 100-400 gf) verwendet. Er ist weder Lebensdauer- noch Haptikgarantie. Ebenso wichtig ist die steife Auflage unter der Kuppel: Trägerplatte, Leiterplatte oder ausreichende Gehäuseauflage gehören funktional zum Aufbau, auch wenn in der Stückliste nur „Dome“ steht.

Bei taktilen Tastaturen muss die Luft beim Kollabieren der Kuppel einen definierten Weg haben. Nach der öffentlich zugänglichen Snaptron-Anleitung kann die Entlüftung durch die Distanzfolie, eine Haltefolie oder die Leiterplatte erfolgen. Eine vollständig geschlossene Kavität ohne Luftpfad kann daher trotz korrekter Frontgrafik zu inkonsistenter Haptik führen.

Freigabefähiger Nachweis: Material und Dicke der Distanzfolie, Öffnungsplan, Kuppel-/Kontaktmethode, steife Auflage und Entlüftungsprinzip sind festgelegt.
Stoppsignal: Betätigungskraft ohne Schaltkuppelserie, Auflage und Luftpfad.

2.6 Montageklebstoff an Oberflächenenergie und Struktur des Gehäuses koppeln

Der rückseitige Montageklebstoff entscheidet, ob die Baugruppe nach Reinigung und Temperaturwechsel am Gehäuse bleibt. Für Metall und viele hochenergetische Kunststoffe kann ein Acrylat-Transferklebstoff wie 3M 467MP geeignet sein. Die aktuelle 3M-TDS nennt 200MP-Acrylat, Haftung an Metall und hochenergetischen Kunststoffen sowie eine Gesamtdicke von 0,06 mm (2,3 mil). Benötigt eine hochenergetische Oberfläche mehr Spaltausgleich, ist 3M 468MP mit 0,13 mm (5 mil) ein mögliches Sortenbeispiel.

Viele Pulverlacke, strukturierte Beschichtungen und niederenergetische Kunststoffe verlangen eine LSE-taugliche Konstruktion. 3M 9495LE verwendet 300LSE und wird von 3M unter anderem für viele niederenergetische Kunststoffe und pulverbeschichtete Lacke positioniert. Diese Produkte sind Beispiele, keine automatischen Standardvorgaben. Liner, Gesamtdicke, Oberflächenvorbereitung, Anpressdruck und reale Gehäuseoberfläche bleiben Teil der Freigabe. Der vertiefende Leitfaden zur Klebstoffauswahl für Folientastaturen behandelt diese Schnittstelle separat.

Die 3M-Hinweise zur Oberflächenvorbereitung verlangen saubere, trockene und einheitliche Flächen sowie festen Anpressdruck. Ein vermeintlicher „Klebstofffehler“ ist deshalb häufig ein nicht erfasstes Oberflächenproblem: Pulverlackstruktur, Resttrennmittel, Öl oder unzureichende Benetzung.

Ein 467MP-artiges HSE-Acrylat ist ohne Substratprüfung nicht die richtige Wahl für LSE-Kunststoff, viele Pulverlacke oder starke Struktur. Die Angabe „doppelseitiges Klebeband“ ist für keine Serienanfrage ausreichend.

Freigabefähiger Nachweis: Klebstofffamilie oder Handelsbezeichnung, Dicke und Gehäusesubstrat einschließlich Finish und Struktur stehen in derselben Spezifikation.
Stoppsignal: „3M oder gleichwertig“ ohne Serie, Dicke und Beschreibung der Montagefläche.

2.7 Träger, Versteifung und Steckverbinder in die Höhenkette aufnehmen

Die rückseitige Konstruktion endet nicht am Klebstoff. Aluminium- oder FR-4-Träger, Versteifungen, Dichtungsmerkmale, EMV-Schirme und Anschlussfahnen-Verstärkungen beeinflussen Bauhöhe, Haptik und Montage. Der Steckverbinder legt zulässige FPC-Dicke, Raster, Kontaktseite, Betätigertyp und Orientierung fest. Öffentliche TE-Connectivity-Beispiele zeigen, dass diese Attribute auf die Steckverbinderzeichnung gehören und nicht aus einer freihändigen Fahnenkontur abgeleitet werden dürfen.

Ein dünnes Gehäuse oder ein großer Ausschnitt ohne Auflage macht das Tastenfeld weich, unabhängig von der Qualität der Bedienfolie. Schneidet die Anschlussfahne eine Dichtauflage oder wird sie beim Einbau zu eng gebogen, scheitert das Dichtkonzept an der mechanischen Integration.

Freigabefähiger Nachweis: Trägerplatte oder Gehäuseauflage, Länge und Dicke der Versteifung, Steckverbinder-Teilenummer oder vollständige Gegenkontur sowie Austrittsrichtung der Anschlussfahne sind zeichnungsgeführt.
Stoppsignal: Flexible Schaltung über einem großen freien Ausschnitt, obwohl eine definierte taktile Kraft gefordert ist.

2.8 Produktionsnahe Muster müssen den vollständigen Aufbau nachweisen

Werkstoffaussagen sind erst belastbar, wenn das Muster aus produktionsnahen Materialien besteht und gegen das Expositionsprofil geprüft wird. Eine freigegebene Frontgrafik bestätigt nicht den Montageklebstoff. Durchgang auf einer ebenen Laborplatte bestätigt nicht die Funktion nach Montage und Temperaturwechsel. Bei einer Schutzart ist das Prüfobjekt als Gehäusebaugruppe nach IEC 60529 zu definieren; eine lose Folientastatur besitzt keine vollständige IP65- oder IP67-Aussage.

Ein kontrollierter Plan für Prüfung und Validierung trennt Erstmustermerkmale, Losprüfungen und anwendungsbezogene Umwelttests. Visuelle, maßliche, elektrische, taktile und klebtechnische Annahmekriterien werden vor Beginn der Prüfung vereinbart.

Freigabefähiger Nachweis: Musterstückliste und Serienabsicht stimmen überein; die Freigabe umfasst Grafik, Maße, Elektrik, Haptik, Klebpassung und vereinbarte Umweltprüfungen.
Stoppsignal: Marketing-Werkstoffliste ohne Mustermatrix und ohne Verantwortlichen für Umwelttests.

Vollständiger Schichtaufbau als Textschema

Bedienseite
  Bedien-/Frontfolie (PET- oder PC-Sorte + Finish + Hartbeschichtung)
  Rückseitige Druckfarben / Fenster / Verschwindeeffekt
  Folienklebstoff
  Optional: Haltefolie / Metall- oder Polydome
  Obere Schaltungsfolie (falls vorgesehen) - PET + Ag/C-Pasten oder FPC
  Distanzfolie mit Tastenöffnungen (+ Luftpfad bei taktiler Ausführung)
  Untere Schaltungsfolie
  Montageklebstoff / Dichtungsmerkmale  <- passend zum Gehäusesubstrat
  Träger / EMV-Schirm / Gehäuseauflage
  Anschlussfahne -> Versteifung -> Steckverbinder (zeichnungsgeführt)

Planungswerte sind keine Werkstoffgarantie

Die genannten Bereiche verhindern, dass in einem RFQ nur „PET plus Kleber“ steht. Sie sind weder Feldgarantie von JASPER noch allgemeine Grenzwerte jeder Sorte. Vor der Werkzeugfreigabe ersetzt die konkrete Handelsbezeichnung jeden Planungsbereich. Dasselbe gilt für Temperaturen: Innenraumgeräte werden häufig in der Nähe von 15-30 °C diskutiert; für Industriepanels erscheinen als Interessenbereiche etwa -20 bis +70 °C oder -40 bis +85 °C. Maßgeblich sind die Zahlen des Produkts und der vollständigen Baugruppe.

---

3. In sieben Schritten von der Umgebung zur freigegebenen Materialliste

Ein belastbarer Auswahlprozess übersetzt die Einsatzbedingungen zuerst in einen Schichtentwurf, dann in konkrete Sorten und schließlich in produktionsnahe Prüfobjekte. Die Reihenfolge verhindert, dass eine späte Klebstoff- oder Folienänderung bereits freigegebene Werkzeuge entwertet.

Schritt 1 - Umgebung und Gehäusesubstrat erfassen

Reiniger, Außen-/UV-Status, Temperaturinteresse, Feuchte, Bedienbedingungen und Montagefläche werden zusammen notiert. Zur Montagefläche gehören Metall- oder Kunststofftyp, Pulverlack beziehungsweise Lacksystem, Struktur und Ebenheit. Strukturierte oder schwer benetzbare Flächen werden fotografiert oder zeichnerisch gekennzeichnet. Der praktische CTA lautet daher: Einsatzumgebung und Gehäusesubstrat gemeinsam übermitteln, bevor eine endgültige Stückliste angefragt wird.

Schritt 2 - Den gesamten Schichtaufbau entwerfen

Das Textschema aus Abschnitt 2 wird auf das Projekt übertragen. Bedienfolienfamilie, Schaltungstechnologie, taktile Methode, Montageklebstoffklasse und Auflage werden gemeinsam betrachtet. Bei begrenzter Einbauhöhe erhält die Zeichnung eine maximale Gesamthöhe, damit Klebstoff und Schaltkuppel die Baugruppe nicht unbemerkt verdicken.

Schritt 3 - Kürzel durch konkrete Sorten ersetzen

Aus PET wird eine Handelsbezeichnung oder freigegebene Sortenfamilie. Aus Klebstoff werden Serie und Dickenklasse. Aus Silberpaste werden Technologie, Kontaktoberfläche und Prozessfenster. Chemikalien- und Temperaturaussagen übernehmen die Sprache der Lieferanten-TDS, nicht die Adjektive einer Vertriebsbroschüre.

Schritt 4 - Klebstoffversuch auf der realen Oberfläche durchführen

Bei Pulverlack oder LSE-Kunststoff wird ein HSE-Transferklebstoff nicht ungeprüft übernommen. Der Haftversuch nutzt die reale Oberfläche und die dokumentierte Vorbereitung: sauber, trocken, einheitlich und mit festem Anpressdruck. Ablösung, Randlift oder unvollständige Benetzung werden gegen ein projektspezifisches Annahmekriterium bewertet.

Schritt 5 - Produktionsnahe Muster aufbauen

Muster verwenden die geplante Bedienfoliensorte, Druck-/Leitpastensysteme, Klebstoffe und Trägerkonstruktion. Mindestens ein Muster wird auf einem repräsentativen Gehäuse oder Coupon montiert. Betätigung, Durchgang, Biegung der Anschlussfahne, Fensterpassung und Kantenhaftung werden unter montageähnlicher Handhabung geprüft.

Schritt 6 - Nur die relevanten Belastungen prüfen

Die Expositionsliste steuert die Prüfungen: definierte Wisch- oder Einwirkprotokolle für Reiniger, Temperaturwechsel im Produktinteresse, Feuchtelagerung, UV nur bei realem Außeneinsatz und IP-Prüfung nur an der vollständigen Gehäusebaugruppe. Erzwingt ein Ergebnis einen Wechsel von Polymer oder Klebstoff, bleibt die Werkzeugfreigabe gesperrt.

Schritt 7 - Kontrollierte Materialliste freigeben

Bedienfolie, Folien- und Montageklebstoffe, Schaltungsaufbau, Schaltkuppel/Kontakt, Träger und Steckverbinder werden revisionsgeführt freigegeben. Angebote beziehen sich auf genau diese Revision; eine „gleichwertige“ Substitution benötigt technische Zustimmung. Eine ergänzende RFQ-Checkliste für Folientastaturen hilft, die Übergabedaten vollständig zu halten.

---

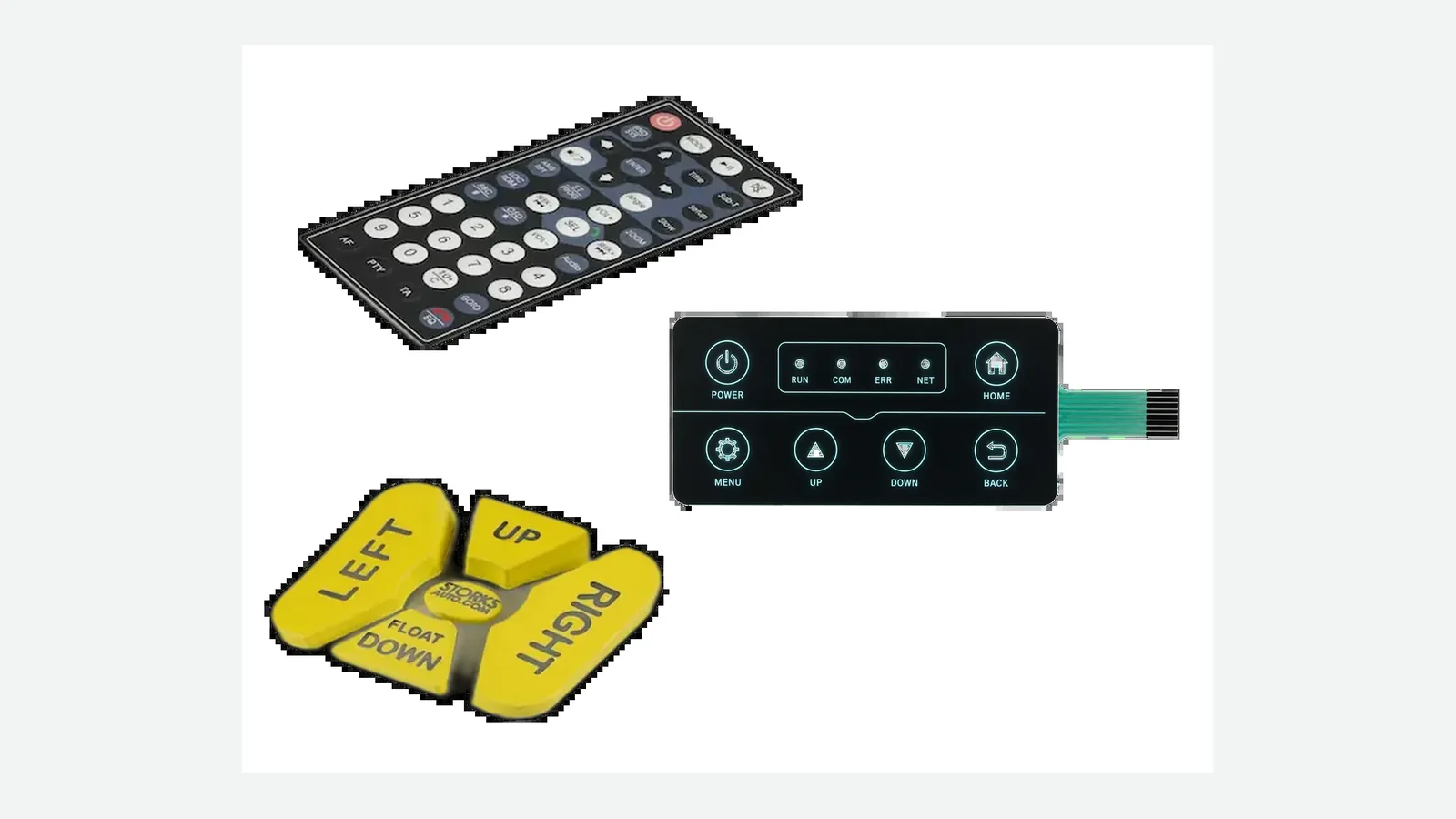

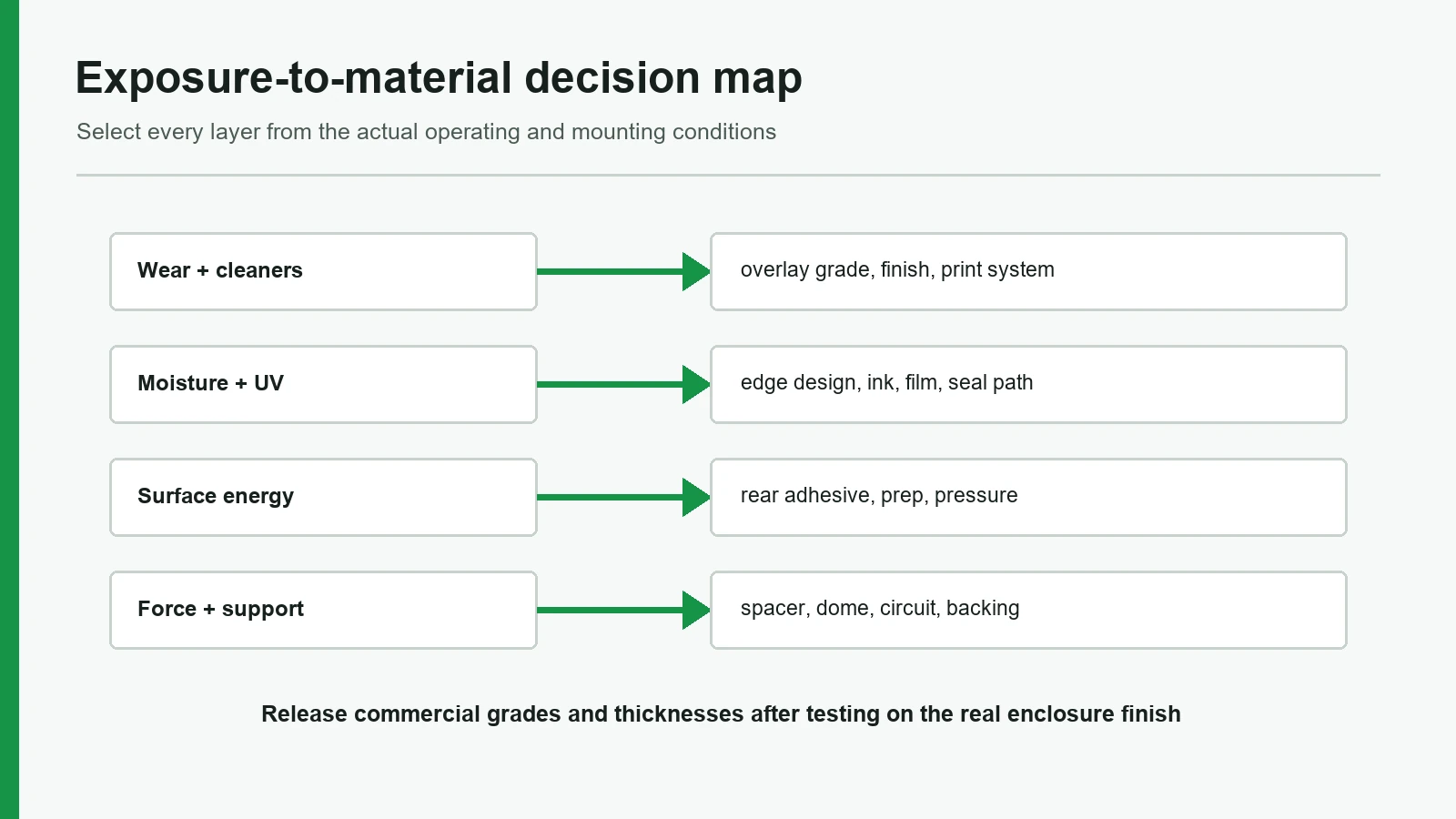

4. Belastungs-Material-Matrix für Folientastaturen

Die Matrix ordnet jeder dominanten Belastung eine erste Werkstoffrichtung und den passenden Nachweis zu. Sie ersetzt keine Sorten-TDS und kein anwendungsbezogenes Prüfprogramm.

Prüfmethoden, die in Werkstoff-RFQs häufig genannt werden

Eine Methodenbezeichnung ist noch kein Prüfprogramm. Dauer, Zyklen, Prüfkörperzustand und Annahmekriterien werden für das Produkt festgelegt; aus einer ASTM- oder IEC-Nummer lässt sich keine universelle Außenlebensdauer ableiten.

---

5. Zehn Stoppsignale für ein Materialpaket

• Bedienfolie nur als „PET“ oder „PC“ bezeichnet - Sorte, Dicke und Finish fehlen.
• PC bei starker Chemie- oder UV-Belastung ohne konkreten Nachweis - Hartbeschichtung und Sorte sind nicht verifiziert.
• Klebstoff nur als „doppelseitiges Band“ oder „3M gleichwertig“ bezeichnet - Serie, Dicke und Substrat fehlen.
• HSE-Acrylat auf Pulverlack oder LSE-Kunststoff vorausgesetzt - Haftversuch auf dem Originalfinish fehlt.
• Taktile Baugruppe ohne steife Auflage und Luftpfad - die Papierangabe zur Kraft kann das reale Gefühl nicht absichern.
• IP65 oder IP67 einer losen Folientastatur zugeschrieben - Gehäuseprüfling und IEC-60529-Rahmen fehlen.
• Muster mit nicht seriennahen Folien oder Klebstoffen freigegeben - die Freigabe ist nicht auf den Serienaufbau übertragbar.
• Steckverbinder und Anschlussfahne noch offen, obwohl die Folientastatur „final“ ist - elektrische und mechanische Schnittstelle bleiben undefiniert.
• Universelle Lebensdauer- oder Außenjahre ohne Methode und Revisionsstand - Leistungsclaim ist nicht prüfbar.
• Werkstoffe erst nach Bestellung durch den Lieferanten festzulegen - die Werkzeugfreigabe hat keine kontrollierte Materialbasis.

---

6. Projektangaben für Umgebung und Gehäusesubstrat

Diese zehn Angaben gehören zusammen mit der Zeichnung in die Anfrage:

1. Einsatzumgebung: innen/außen, UV, Staub und Feuchte.
2. Reinigungsmedien und Anwendung: Wischen, Sprühen oder Eintauchen, sofern vorgesehen.
3. Relevante Betriebs- und Lagertemperaturen, auch als vorläufiges Produktinteresse.
4. Bedienbedingungen: Handschuhe, Kraftpräferenz und Priorität einzelner Tasten.
5. Gehäusewerkstoff, Finish, Struktur und Ebenheit der Klebfläche.
6. Maximale Bauhöhe sowie Rahmen- und Fensterzwänge.
7. Taktile oder nicht taktile Funktion; gegebenenfalls Geräuschgrenze.
8. Austritt der Anschlussfahne, Steckverbinderwunsch und Gegensteckbedingungen.
9. Dichtziel: keines, Dichtungskonzept oder geprüfte Gehäusebaugruppe.
10. Annahme- und Ablehnkriterien für das Erstmuster.

---

7. Häufige Fragen zu Materialien für Folientastaturen

Welche Materialien enthält eine typische Folientastatur?

Eine typische flexible Folientastatur enthält eine Bedienfolie aus einer PET- oder PC-Sorte, einen Folienklebstoff, eine PET-Leiterbahnfolie mit Silber- und/oder Kohlenstoffpasten, eine Distanzfolie, optional Metall- oder Polydomes, einen Montageklebstoff und häufig eine Versteifung an der Anschlussfahne. Übliche Planungsbereiche ersetzen niemals die konkrete Sorte und ihre TDS.

Ist Polyester oder Polycarbonat die bessere Bedienfolie?

Keiner der beiden Werkstoffe ist grundsätzlich besser. PET ist häufig der Ausgangspunkt bei hoher Biegebeanspruchung und vielen Reinigungsumgebungen; PC kann bei Fensteroptik und bestimmter Umformung Vorteile haben. Entscheidend sind Sorte, Hartbeschichtung, Reiniger, UV-Exposition und Prägegeometrie.

Was muss beim Montageklebstoff einer Folientastatur angegeben werden?

Anzugeben sind Klebstofffamilie oder Handelsbezeichnung, Dicke und das Gehäusesubstrat einschließlich Finish und Struktur. 3M 467MP ist ein Sortenbeispiel für Metall und viele HSE-Kunststoffe; 9495LE ist ein Beispiel für viele LSE-Kunststoffe und Pulverlacke. Die Haftung wird auf der realen Oberfläche geprüft.

Darf eine lose Folientastatur als IP65 oder IP67 bezeichnet werden?

Nicht als vollständige Schutzartaussage. IEC 60529 klassifiziert den Schutz durch Gehäuse elektrischer Betriebsmittel. Randauflage, Dichtung, Öffnungen, Anschlussfahne und das konkrete Prüfobjekt bestimmen die Schutzart der Baugruppe; ein loses Tastenfeld reicht dafür nicht aus.

Benötigt jede Bedienfolie eine Hartbeschichtung?

Bei Produktionstastaturen mit Abrieb oder chemischer Reinigung muss mindestens eine definierte Oberflächen- und Hartbeschichtungsstrategie vorliegen. Ob eine konkrete Beschichtung nötig und prägefähig ist, ergibt sich aus Belastung, Folien-TDS und Musterprüfung. „Hartbeschichtung optional“ ohne Expositionsprofil ist keine vollständige Spezifikation.

Wann ist eine PC-Bedienfolie die falsche Wahl?

PC ist als Standard ungeeignet, wenn aggressive Reiniger, hohe Wechselbiegung an geprägten Tasten oder Außen-UV dominieren und keine dafür qualifizierte PC-Sorte mit passender Hartbeschichtung vorliegt. In solchen Fällen ist eine geprüfte PET-Familie meist der sinnvollere Ausgangspunkt.

Wann ist eine PET-Bedienfolie nicht die beste Wahl?

PET ist nicht automatisch optimal, wenn eine PC-spezifische Fensteroptik oder Umformgeometrie benötigt wird, die chemische Belastung mild bleibt und eine konkrete PC-Sorte mit Finish-Daten vorliegt. Bei langem Tastenweg oder kapazitiver Glasoberfläche kann außerdem eine andere HMI-Architektur geeigneter sein.

Wie werden Materialmuster für Folientastaturen freigegeben?

Freigegeben wird ein produktionsnaher Schichtaufbau auf einem repräsentativen Gehäuse oder Coupon. Die Prüfung umfasst Grafik, Maße, Elektrik, Haptik, Klebpassung und die im RFQ vereinbarten Umweltbelastungen. Ein reiner Farbandruck oder eine unmontierte Frontfolie ist keine vollständige Materialfreigabe.

Welche Angaben gehören in den Materialabschnitt eines RFQ?

Der RFQ nennt Umgebung und Reiniger, Temperaturinteresse, Bedienfoliensorte und Finish, Schaltungstechnologie, Schaltkuppel oder Kontaktmethode, Montageklebstoffklasse, Gehäusesubstrat, maximale Bauhöhe, Anschlussfahne/Steckverbinder und die Erstmusterprüfungen mit Annahmekriterien.

Wer sollte das Materialpaket vor der Werkzeugfreigabe prüfen?

Mechanik, Elektronik und Qualität des OEM sowie das Engineering des Folientastaturherstellers sollten einen gemeinsamen, revisionsgeführten Aufbau freigeben. JASPER kann Zeichnung und Umgebungsdaten als eine Herstelleroption prüfen; dieselbe Checkliste gilt für jeden qualifizierten Lieferanten.

---

8. Nächster Schritt: Umgebung und Gehäusesubstrat gemeinsam übergeben

Steht eine Folientastatur kurz vor der Werkzeugfreigabe, dürfen Werkstoffe nicht als Fußnote unter den Farbangaben behandelt werden. Zusammen mit der Zeichnung werden Umgebungsprofil, Gehäusesubstrat, maximale Bauhöhe und der aktuelle Schichtentwurf übergeben. Das Ergebnis sollte eine kontrollierte Materialliste sein: Bedienfoliensorte, Druck- und Leitpastensystem, Distanzfolie, Schaltkuppel, Montageklebstoff und Auflage passend zur realen Klebfläche.

JASPER fertigt kundenspezifische Folientastaturen, Bedienfolien und verwandte HMI-Baugruppen und kann dieses Paket als eine Engineering-Option prüfen. Folien-, Klebstoff-, Steckverbinder- und Schaltkuppelspezialisten wie Covestro, MacDermid Autotype, 3M, TE Connectivity und Snaptron bleiben die maßgeblichen Quellen für ihre konkreten Sorten und Komponenten. Für die Nennung dieser Produktfamilien erfolgte keine Vergütung.

Methodik: Der Beitrag verwendet IEC 60529, aktuelle 3M-Datenblätter für 467MP und 468MP, die öffentliche 9495LE-Produktinformation, den Covestro Film Selector, die Snaptron-Entlüftungshinweise und TE-Steckverbinderattribute. Die deutsche SERP diente ausschließlich zur Terminologie- und Strukturanalyse. Weitere technische Beiträge sind im Engineering-Blog für Folientastaturen gebündelt.
