Schaltungslayout einer Folientastatur: Matrix, LEDs, Abschirmung und Pinbelegung

Das Schaltungslayout einer Folientastatur überführt Tastenbelegungsplan und Geräteschaltplan in eine freigabefähige gedruckte, FPC- oder PCB-Schaltung. Vor der Artwork-Freigabe müssen Matrix oder Sammelleitung, Kontaktflächen, Kreuzungen, LED-Netze, Schirmanbindung, Anschlussfahne und Pinbelegung eindeutig feststehen.

Zuletzt aktualisiert: 2026-07-29

---

Das Schaltungslayout einer Folientastatur entscheidet darüber, ob das Bedienfeld sauber abgetastet wird, die richtigen Anzeigen leuchten, die Anschlussfahne den Einbau übersteht und die erste Bemusterung zur Controller-Pinbelegung passt. Der Leitfaden richtet sich an Elektronik- und Mechanikentwicklung bei OEMs, die eine kundenspezifische Folientastatur bereits als Bedienkonzept gewählt haben und nun die elektrische Architektur festlegen. Behandelt werden Schaltungsaufbau, Matrix-Routing, gedruckte Leiterbahnen, LED- und Schirmnetze sowie das Freigabepaket für die Fertigung. Nicht Gegenstand sind die Zulassung des Endgeräts, allgemeingültige Stromgrenzen oder kaufmännische Konditionen.

Bei hoher Routingdichte oder vielen Bauteilen sollten PCB/FPC-Folientastaturen früh gegen einen gedruckten Silberleiter-Aufbau abgewogen werden: nachdem Matrix und Pinbelegung definiert sind, nicht erst nach einem ungeeigneten Erstmuster.

---

1. Das Schaltungslayout einer Folientastatur legt fünf gekoppelte Entscheidungen fest

Ein freigabefähiges Schaltungslayout beantwortet gleichzeitig fünf Fragen: Wie schließen die Tasten elektrisch? Wie verlassen die Netze das Bedienfeld? Wie teilen sich Anzeigen und Schirmung den Lagenaufbau? Wie wird die Anschlussfahne mit der Host-Elektronik verbunden? Und mit welcher Prüfung weist die Fertigung Durchgang und Isolation nach? Farben, Symbole und Logos auf der Bedienfolie bleiben wichtig. Eine falsche Pinbelegung oder eine am Gehäuseaustritt knickende Leiterbahn können sie jedoch nicht ausgleichen.

Deshalb ist das Schaltungspaket ein Freigabepunkt und keine nachträgliche Zeichnungsnotiz. Die öffentlich zugänglichen Konstruktionshinweise von LID, Cubbison, Butler Technologies, Melrose und JN White behandeln Leiterbahnlayout, Anschlussraster und elektrische Grenzwerte gemeinsam mit Betätigung und Dichtung. Der Grund ist einfach: Eine Taste mit gutem Druckpunkt ist elektrisch trotzdem ausgefallen, wenn ihr Netz nach der Montage unterbrochen ist.

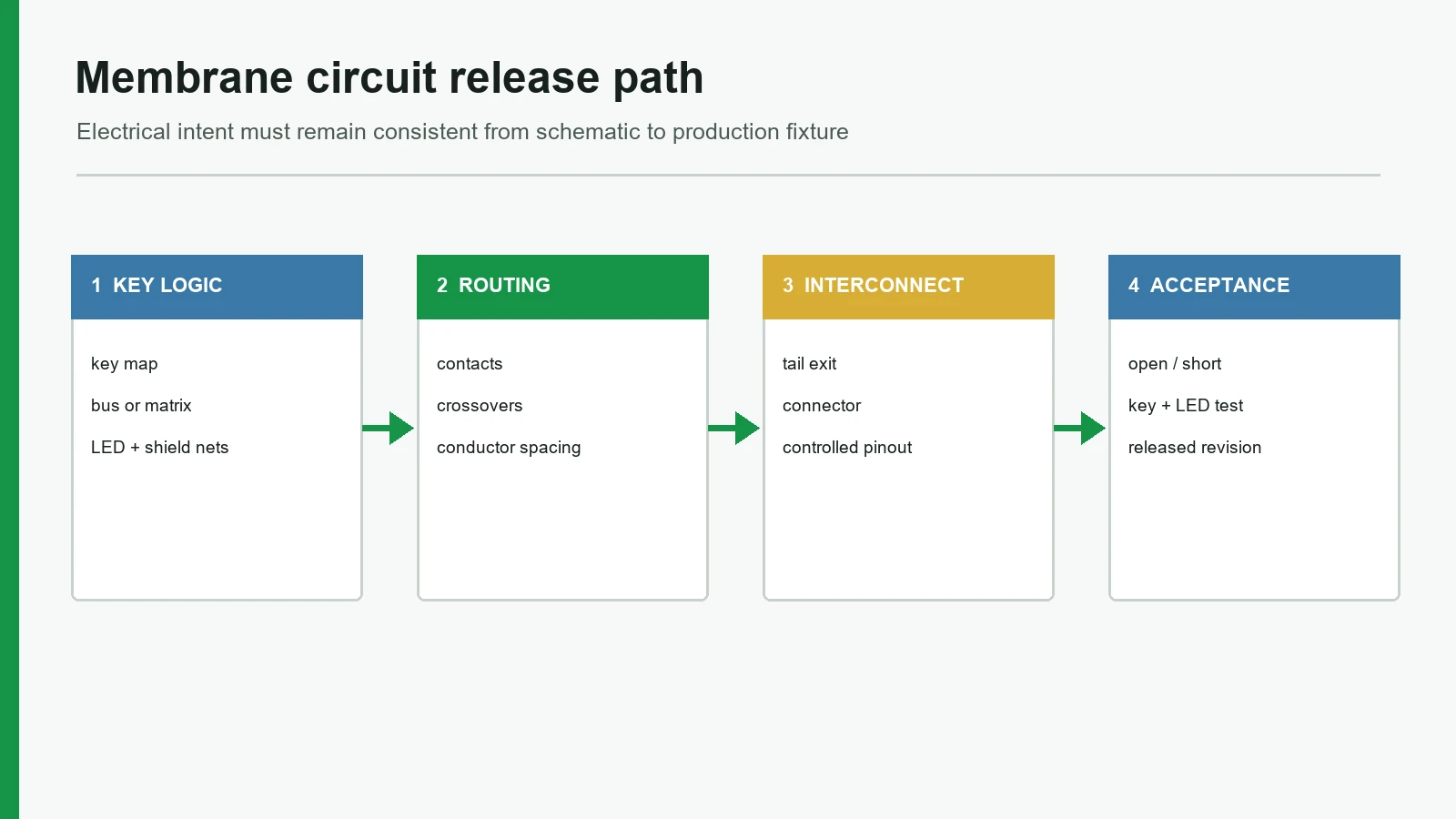

Empfohlene Freigabereihenfolge:

1. Tastenbelegungsplan und Funktionsliste: Jede Taste, LED, Schirmverbindung und Reserveleitung erhält einen eindeutigen Namen.
2. Host-Schnittstelle: Controller, Abtastverfahren, Pull-ups, LED-Treiberpolarität und ESD-Konzept werden festgelegt.
3. Architektur: Sammelleitung, X-Y-Matrix oder Hybrid; separate Netze bleiben auf begründete Funktionen beschränkt.
4. Schaltungsträger: Gedrucktes Silber auf PET, Carbon-Kontaktauftrag, Kupfer-FPC oder starre PCB-Unterstützung.
5. Geometrie: Kontaktflächen, Leiterbahnkorridore, Sperrflächen unter Fenstern und Prägungen sowie das Dielektrikum-Konzept.
6. Anschlussfahne und Pinbelegung: Austrittsseite, Länge, Biegeweg, Versteifung, Steckverbinderfamilie und Pin-1-Markierung.
7. Prüfdefinition: Unterbrechungen, Kurzschlüsse, Tastenbetätigung, LED-Funktion und bei Bedarf Schirmdurchgang.
8. Revisionssperre: Elektrotechnik, Mechanik und Lieferant verwenden dieselbe kontrollierte Pinbelegungstabelle.

Fehlt Schritt 2, wird häufig auf eine optisch günstige Leitungsführung optimiert, obwohl der MCU eine andere Abtastreihenfolge erwartet. Fehlt Schritt 7, entstehen bei der Erstmusterprüfung Diskussionen über Erwartungen statt Messwerte an benannten Netzen.

---

2. Gedruckte Folienschaltung, Kupfer-FPC oder PCB auswählen

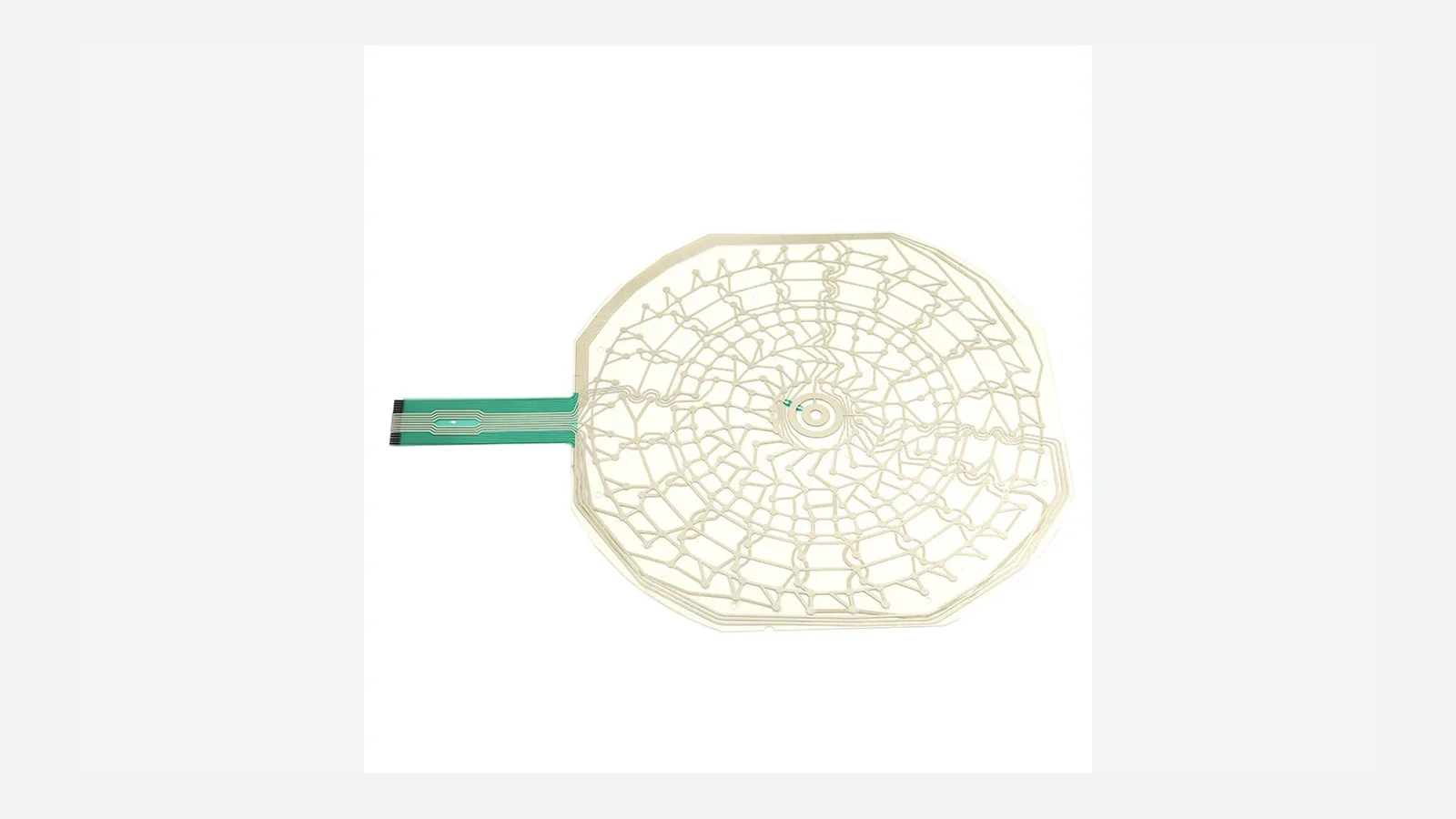

Eine gedruckte Folienschaltung besteht typischerweise aus leitfähiger Silberfarbe, die per Siebdruck auf wärmebehandeltes Polyester (PET) aufgebracht wird. Carbon kann die Kontaktflächen überdecken; gedrucktes Dielektrikum isoliert Leiter oder ermöglicht Kreuzungen. Dieser Aufbau bleibt für viele flache, geschlossene Bedienfelder sinnvoll. Kupfer-FPC und starre Leiterplatten werden relevant, sobald Routingdichte, dynamische Biegung, elektrische Belastung oder Bauteilbestückung das stabile Prozessfenster der gedruckten Silberstruktur überschreiten.

Freigabefähiger Nachweis: Die Wahl folgt Last, Routingdichte, Biegeweg, Steckverbinderraster und Stückliste.
Stoppsignal: „FPC ist besser“ steht in der Spezifikation, aber Matrixdichte, Last und Biegebeanspruchung fehlen.

JASPER ist eine von mehreren Fertigungsoptionen, die gedruckte PET-, FPC- und PCB-basierte Schaltungen prüfen können. Der gewählte Aufbau muss trotzdem ausdrücklich in der Zeichnung stehen. Für Werkstofffamilien außerhalb der Schaltungsebene dient die Übersicht zu Materialien für Folientastaturen; die produktbezogene Abgrenzung steht bei den PCB/FPC-Folientastaturen.

---

3. Matrixschaltung oder Sammelleitung für die Folientastatur festlegen

Bei einer Sammelleitung (Common Bus) liegt eine Seite mehrerer Schalter auf einem gemeinsamen Rückleiter; die jeweils andere Seite wird pro Taste oder Tastengruppe herausgeführt. Eine X-Y-Matrixschaltung ordnet jede Taste einem Schnittpunkt aus Zeile und Spalte zu. Der Host tastet diese Schnittpunkte ab, statt für jede Taste einen eigenen Eingang vorzusehen. Cubbison beschreibt Sammelleitung, Matrix und Kombinationen daraus als übliche Architekturen. Ein Hybrid ist sinnvoll, wenn beispielsweise Ein/Aus-, Sicherheits- oder Interrupt-Funktionen separate Netze erhalten, während die übrigen Tasten in der Matrix liegen.

Butler Technologies verwendet ein verbreitetes Rechenbeispiel: Eine 4×4-Tastatur benötigt in der Matrix acht Scanleitungen statt 16 separater Tastenleitungen. Das ist Topologierechnung, keine Empfehlung, jedes Bedienfeld als 4×4-Matrix auszuführen.

Freigabefähiger Nachweis: Tastenname, Schaltplansymbol und Position im Tastenbelegungsplan stimmen exakt überein.
Stoppsignal: Zeilen und Spalten wurden zwischen zwei Musterständen neu nummeriert, ohne die Revision der Pinbelegung zu erhöhen.

Eine Matrix verändert auch die Fehlerwirkung. Ein Kurzschluss zwischen benachbarten Spalten kann Phantomtasten erzeugen; eine unterbrochene Zeile kann eine komplette Tastengruppe stilllegen. Sperrflächen, Dielektrikum und Prüfablauf müssen deshalb Mehrtastenfehler abdecken, nicht nur die Unterbrechung eines einzelnen Kontakts.

---

4. Kontakte, Kreuzungen und Dielektrikum registrieren

An der Kontaktgeometrie wird mechanische Betätigung zu elektrischem Schluss. Bei gedruckten Schaltungen müssen Pad-Durchmesser, Öffnung der Distanzfolie, Dome-Auflage und Silber- oder Carbonfläche sowohl in der Ebene als auch über die Dicke zusammenpassen. LID empfiehlt breite Leiterzüge, gerundete Ecken und klare Abstände zwischen benachbarten Leitern, um Widerstand und Spannungsrisse zu begrenzen. Konkrete Mindestmaße bleiben jedoch vom Prozessfenster des Lieferanten abhängig. Die Zeichnung beschreibt daher die Konstruktionsabsicht; das freigegebene Muster bestätigt die Fertigbarkeit.

Typischer taktiler Lagenaufbau an einer Taste, von oben nach unten:

1. Bedienfolie: Beschriftung, Fenster und Prägung.
2. Optionaler Dome-Halter oder Klebstoff: Positioniert den Metalldom.
3. Obere Schaltfolie aus bedrucktem PET: Bewegter Kontakt oder Dome-Auflage.
4. Distanzfolie mit Ausschnitt: Definiert den offenen Zustand und den Hub.
5. Untere Schaltfolie aus bedrucktem PET: Statisches Pad und Leiterführung.
6. Optionale Schirmlage: Gedrucktes Carbon, Silber oder Folie, projektspezifisch.
7. Rückseitenkleber und Versteifungszonen: Befestigung und Abstützung der Anschlussfahne.

Müssen zwei Netze einander kreuzen, dürfen sie sich elektrisch nicht verbinden. In einer gedruckten Folienschaltung liegt dafür üblicherweise eine Dielektrikum-Insel unter einer Brückenleiterbahn. Ein Registrierfehler verursacht entweder einen Kurzschluss, wenn die Isolationsfläche verfehlt wird, oder eine Unterbrechung, wenn die Brücke nicht trifft. Passmarken, Lagenrevision und Anzahl der Kreuzungen gehören deshalb auf die Zeichnung.

Freigabefähiger Nachweis: Kontaktfläche, Spaceröffnung und Dome-Serie sind in einer gemeinsamen Detailansicht bemaßt.
Stoppsignal: Zusätzliche Kreuzungen werden spät in den schmalen Hals der Anschlussfahne gelegt, wo Biege- und Registrierungsrisiko zusammenfallen.

Snaptron weist in seinen öffentlichen Konstruktionshinweisen darauf hin, dass eingeschlossene Luft das taktile Verhalten verändern kann. Entlüftungswege können je nach Aufbau über Distanzfolie, Träger oder Leiterplatte verlaufen. Der Entlüftungsschlitz darf dabei keine kritische Leiterbahn unterbrechen.

---

5. LED-Netze und Anzeigen ohne Routingkonflikt integrieren

Einzelne LEDs auf der Schaltungsebene dienen meist als Statusanzeige, nicht als vollflächige Beleuchtung. Cubbison beschreibt oberflächenmontierte LEDs, die per Pick-and-Place auf der Schaltung platziert werden. Damit kommen Polarität, Zuständigkeit für Vorwiderstände, lokale Aufbauhöhe und Wärmeeintrag in das Freigabepaket. Lichtleiterfolie (LGF) und Elektrolumineszenz (EL) gehören vor allem zur optischen Auslegung. Für das Schaltungslayout zählt zunächst, welcher Pin welchen Emitter treibt und ob gedruckte oder kupferbasierte Leiter diese Netze aufnehmen können, ohne die Tastenmatrix zu verdrängen.

Regeln, die unnötige Musterschleifen verhindern:

• Jede LED erhält im Tastenplan und in der Pinbelegung einen Netznamen wie LED_PWR_GRN, nicht nur eine Bauteilnummer ohne Funktion.
• Anode und Kathode werden in einem Footprint-Hinweis festgelegt, der zur LED-Zeichnung passt.
• Die Spezifikation benennt, ob Vorwiderstände auf der Folientastatur, der Host-Platine oder im Kabelsatz sitzen.
• Bauteile mit höherer Last oder Wärmedichte gehören nicht auf den mechanisch empfindlichen Hals der Anschlussfahne.
• Unter LED-Fenstern oder Perforationen sollten keine Tastenleitungen liegen, wenn sie nach der Lamination nicht nachgearbeitet werden können.

Butler Technologies rät davon ab, Leiterbahnen unter LEDs, Fenstern oder Durchbrüchen zu führen. Das ist Risikosteuerung, kein universeller Fertigungswert. Steigen Anzahl oder elektrische Last der Anzeigen, ist Kupfer-FPC oder eine kleine starre Tochterplatine oft belastbarer als ein weiter verdichtetes Silberlayout auf PET.

Freigabefähiger Nachweis: LED-Netzliste, Widerstandsposition und Fenstermaskenrevision gehören zum selben ECO-Paket.
Stoppsignal: Die LED-Ansteuerung wird mit „wie beim Vorgänger“ beschrieben, obwohl der neue Host-MCU Strom in der entgegengesetzten Richtung liefert.

---

6. Abschirmung und ESD auf Systemebene spezifizieren

Eine Schirmlage ist sinnvoll, wenn das EMV-Konzept des Geräts eine leitfähige Ebene nahe der Bedienoberfläche verlangt. OEM-Leitfäden nennen gedruckte Carbon- oder Silberschirme sowie Aluminiumfolie. Cubbison ordnet Carbon als wirtschaftliche Druckoption und Folie als Alternative für andere Lagenaufbauten ein. Butler Technologies fordert einen definierten Masseanschluss und warnt davor, dass ein nicht angeschlossener Schirm das EMI-Verhalten verschlechtern kann.

IEC 61000-4-2 beschreibt Prüfverfahren zur Störfestigkeit gegen elektrostatische Entladung auf Geräteebene. Eine Folientastatur kann dazu einen Schirmpfad, eine kontrollierte Funkenstrecke am Gehäuse und eine günstige Führung empfindlicher Scanleitungen beitragen. Bestanden oder nicht bestanden wird jedoch am definierten Prüfaufbau des montierten Produkts. Entsprechend klassifiziert IEC 60529 den Schutz von Gehäusen unter festgelegten Bedingungen; eine lose Schaltungsebene besitzt nicht eigenständig „IP67“.

Freigabefähiger Nachweis: Schirmabdeckung, Massepin und Hinweis zur Chassis-Anbindung stehen in derselben Zeichnung.
Stoppsignal: „Schirm hinzufügen“ ist gefordert, aber Rückleiter und Pinbelegung bleiben unverändert.

---

7. Anschlussfahne und Pinbelegung als Schnittstellenvertrag behandeln

Die Pinbelegung ist der Vertrag zwischen Folientastatur und Host. Sie nennt für jeden Kontakt Pin-Nummer, Netzname, Funktion und gegebenenfalls NC. Gleichzeitig muss sie zur physischen Kontaktseite, zum Raster und zur Versteifung des ausgewählten Steckverbinders passen. Cubbison führt 2,54 mm, 1,27 mm, 1,00 mm und 0,50 mm als gängige Anschlussraster auf und beschreibt den Fahnenaustritt an einer Kante oder in einer zurückgesetzten Position, nicht aus der aktiven Tastenfläche. Bei FPC-Steckverbinderfamilien von TE Connectivity und vergleichbaren Anbietern legen die Herstellerzeichnungen unter anderem Raster, Kontaktseite, zulässige Flexdicke und Betätigerbauform fest. Diese Zeichnung bleibt maßgebend, auch wenn das Folien-Artwork geometrisch korrekt aussieht.

Checkliste für die Pinbelegungszeichnung:

• [ ] Pin 1 ist im Artwork und in der Baugruppenzeichnung markiert.
• [ ] Kontaktseite der Anschlussfahne stimmt mit dem Steckverbinder überein.
• [ ] Raster und Leiterzahl entsprechen der gewählten Steckverbinderfamilie.
• [ ] Netznamen sind in Schaltplan, Pintabelle und Prüfadapter identisch.
• [ ] LED-Polarität und Schirmmasse sind eingetragen, sofern vorhanden.
• [ ] Freie Kontakte sind eindeutig als Reserve, reserviert oder NC gekennzeichnet.
• [ ] Fahnenlänge, Austrittsseite und Biegeweg sind im Gehäuseschnitt dargestellt.
• [ ] Länge und Dicke der Versteifung sind für den Einsteckvorgang bemaßt.
• [ ] Zugentlastung und Klebstoff-Sperrfläche am Gehäuseschlitz sind definiert.
• [ ] Durchgangsprüfpunkte bleiben nach der Lamination erreichbar.

Die Breite der Anschlussfahne ist kein optischer Rand. Ein zu schmaler Hals erhöht Widerstands- und Einreißrisiko; eine zu breite Fahne kollidiert mit Steckverbindergehäuse oder Gehäuseschlitz. Silber oder Kupfer darf bei der Montage nicht in einem ungestützten 90°-Knick gefaltet werden. Details zur Auswahl stehen im Leitfaden zu Steckverbindern für Folientastaturen - sinnvollerweise erst, nachdem die Pinbelegung existiert.

Freigabefähiger Nachweis: Dieselbe Revisionskennung der Pintabelle steht auf Schaltplan, Folienzeichnung und Prüfsoftware.
Stoppsignal: Die Host-Platine ist bereits auf eine Pinreihenfolge gefertigt, die der Folientastatur-Lieferant nie erhalten hat.

---

8. Elektrische Zielwerte und Prüfmatrix vor der Artwork-Freigabe definieren

Elektrische Werte gehören als Abnahmekriterien in RFQ und Zeichnung, nicht als Werbeadjektive in eine Produktbeschreibung. Der öffentliche LID-Leitfaden nennt als Beispiele aus der Spezifikationspraxis einen Kontaktwiderstand unter 50 Ω im Neuzustand, eine höhere Lebensdauerklasse in der Größenordnung von 100 Ω sowie einen Isolationswiderstand in der Größenordnung von 100 MΩ zwischen getrennten Netzen. Diese Zahlen sind typische Gesprächsgrößen für ein RFQ, keine JASPER-Garantie und keine allgemeingültigen Grenzwerte. Das Projekt muss Grenzwert, Messverfahren, Umgebung und Stichprobe selbst festlegen.

Die Methodenfamilie ASTM F1578 wird häufig zur Strukturierung elektrischer und mechanischer Prüfungen an Folientastaturen herangezogen. Bestellt wird eine Prüfung mit Methode und Bedingung; ein einheitlicher Grenzwert für alle Branchen lässt sich daraus nicht ableiten.

Die Prüf- und Validierungsplanung sollte aus der Zeichnung ableiten können, was „bestanden“ bedeutet. Die bloße Forderung „100 % Durchgangsprüfung“ bleibt zu ungenau: Ein Bedienfeld kann alle LEDs schalten und trotzdem bei Temperatur eine komplette Matrixzeile verlieren.

---

9. Wann eine gedruckte Folienschaltung die falsche Wahl ist

Eine gedruckte Folienschaltung ist kein sinnvoller Standard, wenn mindestens eine der folgenden Bedingungen das bestätigte Prozessfenster überschreitet:

• Steckverbinderraster oder Pinzahl erzwingen eine Leiterdichte, die nicht stabil registriert werden kann.
• Wiederholte dynamische Biegung an der Anschlussfahne geht über den nachgewiesenen Silber/PET-Aufbau und den freigegebenen Biegeweg hinaus.
• Bauteilbestückung mit vielen LEDs, Widerständen oder ICs verlangt Kupferpads und einen kontrollierten SMT-Prozess.
• Strom- oder Wärmelast auf Anzeige- oder Versorgungsnetzen ist für das gedruckte Layout nach technischer Bewertung zu hoch.
• Reparaturkonzept verlangt eine austauschbare starre Leiterplatte statt einer laminierten Folienschaltung.

Dann bietet sich ein Hybrid an: Die geschlossene Bedienfolie und die Schaltebene bleiben dort, wo sie ihren Zweck erfüllen; dichte Elektronik wandert auf Kupfer-FPC oder PCB. Problematisch ist der umgekehrte Weg - immer mehr Dielektrikum-Kreuzungen und schmalere Silberbahnen in die PET-Fläche zu zwingen, nachdem Gehäuse und MCU bereits feststehen. Ein ungeeigneter Aufbau lässt sich vor der Artwork-Freigabe deutlich einfacher korrigieren als nach Stanzwerkzeug und Erstmuster-Prüfadapter.

---

10. Unterlagen für Schaltungsprüfung und nächsten Projektschritt zusammenstellen

Vor der Erstellung des Schaltungs-Artworks sollte das Paket mindestens enthalten:

1. Schaltplan oder Netzliste mit Hinweisen zum Abtastverfahren.
2. Tastenbelegungsplan mit denselben Positions- und Funktionsnamen wie die Bedienfolie.
3. Pinbelegungstabelle mit eindeutiger Pin-1-Definition.
4. Steckverbinderserie oder Zeichnung beziehungsweise Foto der Gegenstelle.
5. LED- und Schirmanforderungen einschließlich Masseführung.
6. Gehäuseschnitt mit Fahnenaustritt und Biegeweg.
7. Umwelt- und EMV-Ziel des Geräts, ohne erfundene IP- oder ESD-Kennzeichnung der Einzelkomponente.
8. Prüfanforderungen für Muster und Serie.

Dieses Paket gehört in eine technische Prüfung, solange sich die Host-Pins noch ändern lassen. JASPER kann als eine mögliche Fertigungsoption Schaltplan, Pinbelegung und Tastenplan gegen gedrucktes PET, FPC oder PCB prüfen und Punkte markieren, die vor dem Werkzeug ein produktionsnahes Muster benötigen. Prototyping und Musterfreigabe sind besonders relevant, wenn Biegeweg, Matrixdichte oder LED-Aufbau in der Produktfamilie neu sind.

Nächster Schritt: Schaltplan, Pinbelegung und Tastenbelegungsplan gemeinsam zur technischen Prüfung senden.

Der Folientastatur-Designleitfaden behandelt ergänzend die Entscheidungen des gesamten Lagenaufbaus, die über das reine Schaltungsrouting hinausgehen.

---

11. Häufige Fragen zum Schaltungslayout einer Folientastatur

Was umfasst das Schaltungslayout einer Folientastatur?

Das Schaltungslayout einer Folientastatur überführt Tastenbelegungsplan und Host-Schaltplan in eine fertigbare Schaltungsebene. Dazu gehören Leiterführung, Kontakte, Kreuzungen, LED- und Schirmnetze, Anschlussfahne und Pinbelegung, damit die Fertigung die Schnittstelle ohne Interpretation herstellen, montieren und prüfen kann.

Wie reduziert eine Matrixschaltung die Zahl der Anschlusspins?

Eine X-Y-Matrix ordnet die Tasten den Schnittpunkten aus Zeilen und Spalten zu. Der Host tastet diese Leitungen ab, statt jeder Taste einen eigenen Eingang zuzuweisen. Ein in Konstruktionshinweisen verwendetes Beispiel führt eine 4×4-Tastatur über acht Scanleitungen statt über 16 Einzelleitungen; für reale Geräte bleiben Ghosting- und Entprellkonzept erforderlich.

Wann ist eine gedruckte Folienschaltung besser geeignet als FPC?

Gedrucktes Silber auf PET passt, wenn Tastenzahl, elektrische Last, Biegeweg und Steckverbinderraster innerhalb eines dünnen laminierten Aufbaus liegen und die Stückliste überwiegend aus Tasten und einfachen Anzeigen besteht. Kupfer-FPC wird sinnvoll, wenn Routingdichte, wiederholte Biegung, feines Raster oder SMT-Bestückung die praktikable Druckregistrierung und Haltbarkeit überschreiten.

Welche Angaben gehören in die Pinbelegungszeichnung einer Folientastatur?

Erforderlich sind Pin-Nummer, Netzname, Funktion, Kontaktseite, Raster, Pin-1-Markierung, LED-Polarität, Schirmmasse, Reservekontakte und die passende Steckverbinderserie. Schaltplan, Folien-Artwork und Prüfadapter müssen dieselben Namen unter derselben Revisionskennung verwenden.

Benötigt jede Folientastatur eine EMI-Abschirmung?

Nein. Eine Schirmlage ist nur erforderlich, wenn das EMV-Konzept des Geräts eine leitfähige Ebene an der Bedienoberfläche vorsieht. Wird sie eingesetzt, braucht sie einen definierten Massepin oder ein Masseband. Die ESD-Verifikation erfolgt am Gerät nach Verfahren wie IEC 61000-4-2, nicht über eine frei stehende Schalterkennzeichnung.

Wie werden LEDs im Schaltungslayout einer Folientastatur behandelt?

LEDs können als Statusanzeigen auf der Schaltungsebene sitzen. Vor der Artwork-Freigabe müssen Netzname, Polarität, Position des Vorwiderstands und Fensterlage feststehen. Hohe Bestückungsdichte oder Wärmelast spricht häufig für Kupfer-FPC oder eine kleine starre Leiterplatte statt für zusätzliche Silberbahnen unter der Bedienfolie.

Welche elektrischen Prüfungen müssen vor der Werkzeugfreigabe definiert sein?

Mindestens erforderlich sind Unterbrechungs-/Kurzschlussprüfung, Durchgang bei Tastenbetätigung und die Funktion vorhandener LEDs. Je nach RFQ kommen Kontaktwiderstand, Isolationswiderstand, Schirmdurchgang und Handhabung der Anschlussfahne hinzu. Methodenfamilien wie ASTM F1578 können den Prüfaufbau strukturieren; numerische Abnahmekriterien gehören in die Projektzeichnung.

Darf die Schaltungsebene allein als IP67 bezeichnet werden?

Nein. IEC 60529 klassifiziert den Gehäuseschutz unter definierten Prüfbedingungen. Die Abdichtung entsteht aus Folientastatur, Klebung, Ausschnitten, Fahnenaustritt und Gehäuse. Eine IP-Angabe benötigt deshalb einen eindeutig beschriebenen, montierten Prüfling.

Welche Dateien werden für eine Prüfung des Schaltungslayouts benötigt?

Benötigt werden Schaltplan oder Netzliste, Tastenbelegungsplan, Pinbelegungstabelle, Daten zur Steckverbindung oder Gegenplatine, LED- und Schirmhinweise, Gehäuseschnitt für die Anschlussfahne sowie die vorgesehene elektrische Prüfliste. Damit lassen sich Matrixarchitektur und Schaltungsträger prüfen, bevor das Artwork eingefroren wird.

---
