Funktion des Indikators
FreigabekontrolleNennen Sie jeden LED-Status, Symbol, Farbe, konstantes oder blinkendes Verhalten, Priorität, Controller und Ausfallreaktion.
Wenn es fehltDer Teil leuchtet, kommuniziert aber den falschen Systemzustand.

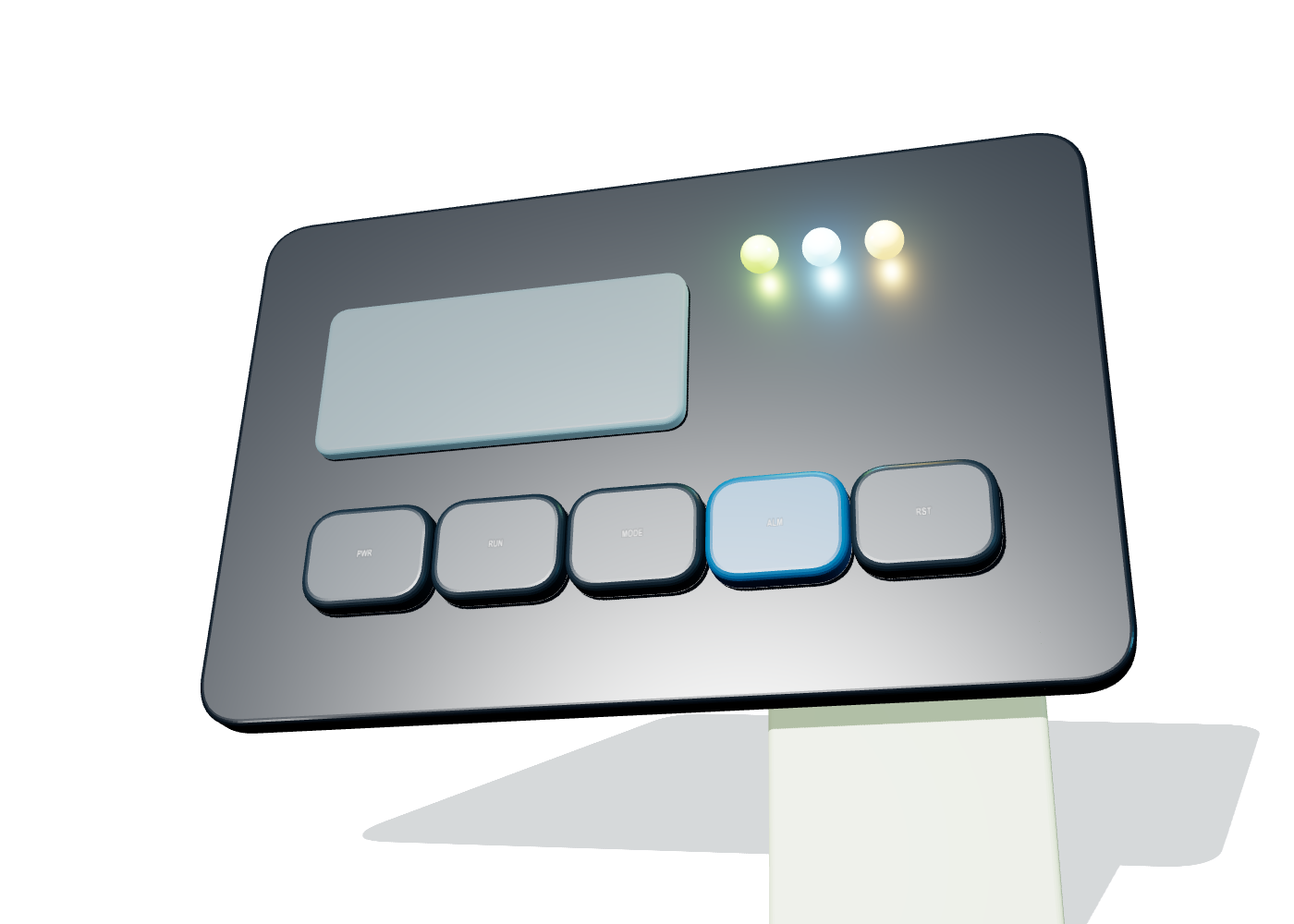

Ein LED-Membranschalter integriert Statusanzeige in die Frontschnittstelle. Bauteilhöhe, Farbe, Wellenlänge, Spannung, Strom, Polarität, Widerstandsrecht, Betrachtungswinkel, Tot-Front-Tinte, Blende, Lichtblockierung, Heckführung und Testmethode müssen gemeinsam freigegeben werden.

Diskrete LEDs eignen sich gut für Statuspunkte, Warnungen und kompakte Leuchtsymbole. Sie sind keine gute Flächenlichtquelle; breite Tasten oder Legenden benötigen möglicherweise einen Lichtleiterfilm, Diffusor, Reflektor oder eine andere Hintergrundbeleuchtungsarchitektur.
Ein Tot-Front-Symbol hat zwei Annahmezustände. Wenn nicht angetrieben, sollte es versteckt oder gedämpft werden, ohne offensichtliche Löcher. Wenn angetrieben, sollte es an der angegebenen Umgebungslicht und Blickwinkel lesbar sein, ohne zu enthüllen benachbarte Symbole oder das LED-Paket.
Die elektrische Zeichnung muss angeben, wer den Widerstand oder Fahrer liefert und wo er sitzt. Liefervarianten, Dienstzyklus, Dimmung, Farbbehälter, Bauteilhöhe und Steckerauslauf können sowohl Aussehen und Zuverlässigkeit beeinflussen.
Elektrische Korrektheit und optisches Aussehen müssen an derselben LED-Stellung frei werden.
Nennen Sie jeden LED-Status, Symbol, Farbe, konstantes oder blinkendes Verhalten, Priorität, Controller und Ausfallreaktion.
Wenn es fehltDer Teil leuchtet, kommuniziert aber den falschen Systemzustand.
Freigabespannung, Strom, Polarität, Pflicht, Dimmung, Widerstand oder Fahrerbesitz, Stecker und Pinout.
Wenn es fehltHelligkeits- oder Zuverlässigkeitsänderungen mit dem Kundencontroller oder dem Harness.
Steuerung LED-Paket, Höhe, Ausrichtung, Platzierung, Löten, Schaltungsunterstützung, Freiraum und Gehäusedruck.
Wenn es fehltDas Paket erzeugt eine Stoß-, Schatten-, Stresspunkt- oder Montagekollision.
Definieren Sie Symbol, gedruckte Öffnung, Diffusor, Farbfilter, Abstand, Betrachtungswinkel, Umgebungslicht und Helligkeitsziel.
Wenn es fehltDer Indikator ist nur aus einem Winkel sichtbar oder sieht aus wie ein Hot Spot.

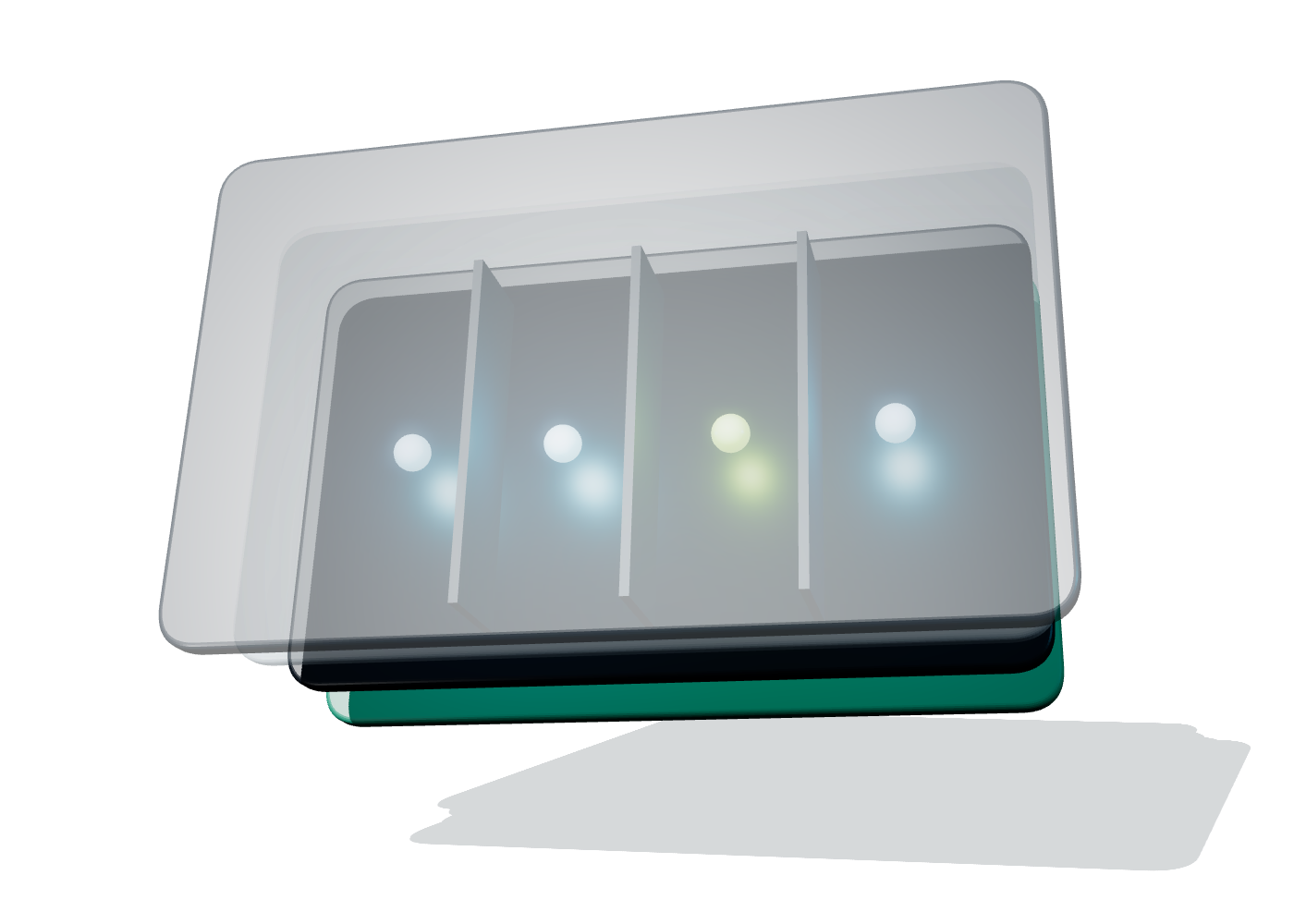

Verwenden Sie opake Tinte, Barrieren, Abstandsgeometrie, Klebesteuerung, Kantenmasken und reflektierende Oberflächen absichtlich.
Wenn es fehltLeichte Leckagen in benachbarte Grafiken, Fenster oder Schlüsselzonen.
Definieren Sie Zustandssequenz, Strom, Polarität, visuelle Grenzen, Dunkelraum- und Umgebungskontrollen, Fixture und Aufzeichnungen.
Wenn es fehltKontinuität vergeht, während optische Defekte die Produktion verlassen.
Schalten Sie den elektrischen Zustand und den sichtbaren Zustand zusammen.
| Entscheidung | Optionen zur Überprüfung | Freigabefrage |
|---|---|---|
| Indikatorrolle | Leistung, Status, Warnung, Störung, Modus, Kommunikation, Schlüsselort, Tot-Front-Symbol | Was muss der Bediener von jedem Licht verstehen? |
| LED und Antrieb | Farbe, Wellenlänge, Paket, Höhe, Strom, Spannung, Polarität, Widerstand, Treiber, Pflicht, Dimming | Welcher elektrische Zustand erzeugt den zugelassenen visuellen Zustand? |
| Optischer Stapel | Blende, Farbdichte, Diffusor, Filter, Barriere, Reflektor, Luftspalt, Overlay Textur | Wie wird Licht geformt und isoliert, bevor es den Bediener erreicht? |
| Mechanische Integration | Schaltungsunterstützung, Abstandshaltertasche, Lötzone, Überlagerungsstoßgrenze, Gehäusefreiheit, Heck und Stecker | Passt die LED ohne Wechsel der Tasten- oder Plattenflachheit? |
| Akzeptanz | Powered Zustände, Off-State Maske, Helligkeitsvergleich, Betrachtungswinkel, Umgebungslicht, Leckage, Strom, Aufzeichnungen | Welches beobachtbare Ergebnis wird bei der Lieferung benötigt? |

Mehr Strom nicht beheben einen schlechten optischen Pfad. Es macht oft Hot Spots, Rand glow, Panel-Bumps, Wärme und benachbarte-Icon Leck sichtbarer. Steuern Sie die Blende und Barrieren zuerst.
Zuweisen Sie jeden Status, jede Warnung, jeden Modus, jeden Farb-, Symbol-, Prioritäts-, Controller-Ausgabe und jeden Ausfallzustand.
Definieren Sie LED, Paket, Spannung, Strom, Polarität, Widerstand, Blende, Tinte, Diffusor, Barriere und Betrachtungszustand.
Verwenden Sie Produktionskunst, Overlay, Abstandshalter, Schaltung, LEDs, Löten, Kleber, Schwanz, Stecker und Gehäusefreiheit.
Prüfen Sie Strom, Polarität, Symbolklarheit, Off-State-Maske, Hot Spots, Leckage, Betrachtungswinkel, Dimmung und Schlüsselbedienung.
Steuerung von Komponentenquelle, Farbbehälter, Dateien, BOM, Fixture-Sequenz, visuelle Grenzen, Aufzeichnungen, Verpackung und Änderungsmeldung.
Vergleichen Sie Spannung, Strom, Widerstand, Pflicht, Farbbehälter, Polarität, Löten, Blende, Diffusor, Overlay und Betrachtungswinkel.
Untersuchen Sie undurchsichtige Tinte, Barriere, Abstandskante, Klebespalt, Displayfenster, Gehäusereflexion und LED-Platzierung.
Überprüfen Sie die Packungshöhe, die Schaltungsunterstützung, die Abstandstasche, die Klebedicke, die Überlagerungssteifigkeit, den Gehäusedruck und das Lötprofil.
Trace Schaltplan, Pinout, Steckernummerierung, Polarität, Controller Mapping, Fixture Sequenz, Artwork-Symbol und Revision.
Leistungs-, Warn-, Modus- und Alarmanzeige in eine reinigungsfähige Frontschnittstelle integriert.
Maschinenstatus, Kommunikation, Störung und Anzeige der aktiven Funktion in kompakten Platten.
Klarer Modus und Prozessrückmeldung rund um Displays, Navigationsschlüssel und kompakte Gehäuse.
Niedrigprofil-Statusanzeige ohne separates Lichtrohr oder Anzeigetafel.
Leistungs-, Zyklus-, Temperatur-, Warn- und Abschlussanzeigen mit gedruckten Tasten integriert.
Dead-Front-Modus und Status-Symbole, die nur bei aktiver Anzeige erscheinen.
Eine Liste der LED-Farben ist nicht genug. Die Zitat-Rezension benötigt den elektrischen Antrieb, Icon-Verhalten, Zustand der Anzeige, optischen Stapel und Genehmigungsmethode.
Ein LED-Membranschalter konzentriert sich meist auf diskrete Statusanzeigen oder kompakte beleuchtete Icons. Ein hinterleuchteter Membranschalter kann auch Lichtleiterfilm, EL oder eine andere Flächenlichtarchitektur für breitere Tasten und Legenden verwenden.
Ja, wenn der Versorgungsbereich, LED-Vorwärtsverhalten, Zielstrom, Pflicht, Dimmung, Widerstandswert und Leistung, Paket, Platzierung, Wärme, Toleranz und Testmethode freigegeben werden.
Selektive Tinte und optische Blenden unterdrücken das Symbol, wenn es nicht angetrieben wird und ermöglichen kontrolliertes Licht, wenn es angetrieben wird. Tintendichte, Farbe, Overlay-Textur, LED-Brightness, Umgebungslicht und Betrachtungswinkel müssen ausgeglichen sein.
Verwenden Sie opake Farbschichten, Barrieren, Abstandsgeometrie, kontrollierte Klebezonen, Diffusoren, Reflektoren, Kantenmasken und Trennung von Fenstern oder benachbarten Icons. Testen Sie jede LED unabhängig.
Ja. Lassen Sie jede Farbe oder Wellenlänge, Paket, Vorwärtsspannung, Strom, Polarität, Zustand, Symbol, Helligkeit Beziehung, Sourcing Regel und Akzeptanzzustand.
Überprüfen Sie jeden Stromzustand, Polarität, Strom, Symbolklarheit, Off-State-Maske, Hot Spots, Quersprechen, Betrachtungswinkel, Umgebungslicht, Dimmung, Schlüsselbedienung, Plattenflachheit, Hecksitz, Stecker und Gehäusefreiheit.
Vergleichen Sie diskrete LED, Lichtleiterfolie, EL, tote Front und breitere beleuchtete Zonen.
Überprüfen Sie die Route
Überprüfen Sie das Quellverhalten, den optischen Stack, die Masken, die Macht und die Probenakzeptanz.
Überprüfen Sie die Route
Koordinieren Sie LED-Strom, Schaltermatrix, Pinout, Stecker, Abschirmung und elektrische Prüfung.
Überprüfen Sie die RouteJASPER kann LED-Auswahl, Antriebseingänge, Icons, optische Barrieren, Schaltung, Heck, Stecker, Gehäusefreiheit und angetriebene Inspektion vor dem Werkzeug überprüfen.
