Cas technique anonyme
Valider le panneau tactile capacitif dans toute la chaîne de signal
Le panneau imprimé n'est que l'extrémité visible du système de commande. Matière de façade, encres, électrodes, collage, chemin de nappe, réglage du contrôleur, masse, métal voisin, bruit de l'afficheur, boîtier et réaction du système déterminent ensemble l'usage réel.
Ce cas anonyme montre comment examiner ces interfaces avant la production. Il ne promet aucun résultat de contrôleur, gant, eau, bruit, CEM, ESD ou équipement sans définition et essai propres au projet.
Valider la chaîne installée, pas seulement la façade imprimée
Un panneau libre peut fonctionner sur un banc calme puis réagir autrement près de l'afficheur, du cadre métallique, de l'alimentation, des câbles et du boîtier de série. Le plan d'échantillonnage doit donc identifier l'empilage de façade, la carte des capteurs, la nappe, le contrôleur et son firmware, la limite de masse et de blindage, la réaction du système, les états d'entrée et le matériel représentatif de validation.
Cadre des données projet
Une première revue utile réunit cinq familles d'informations souvent réparties entre plusieurs équipes.

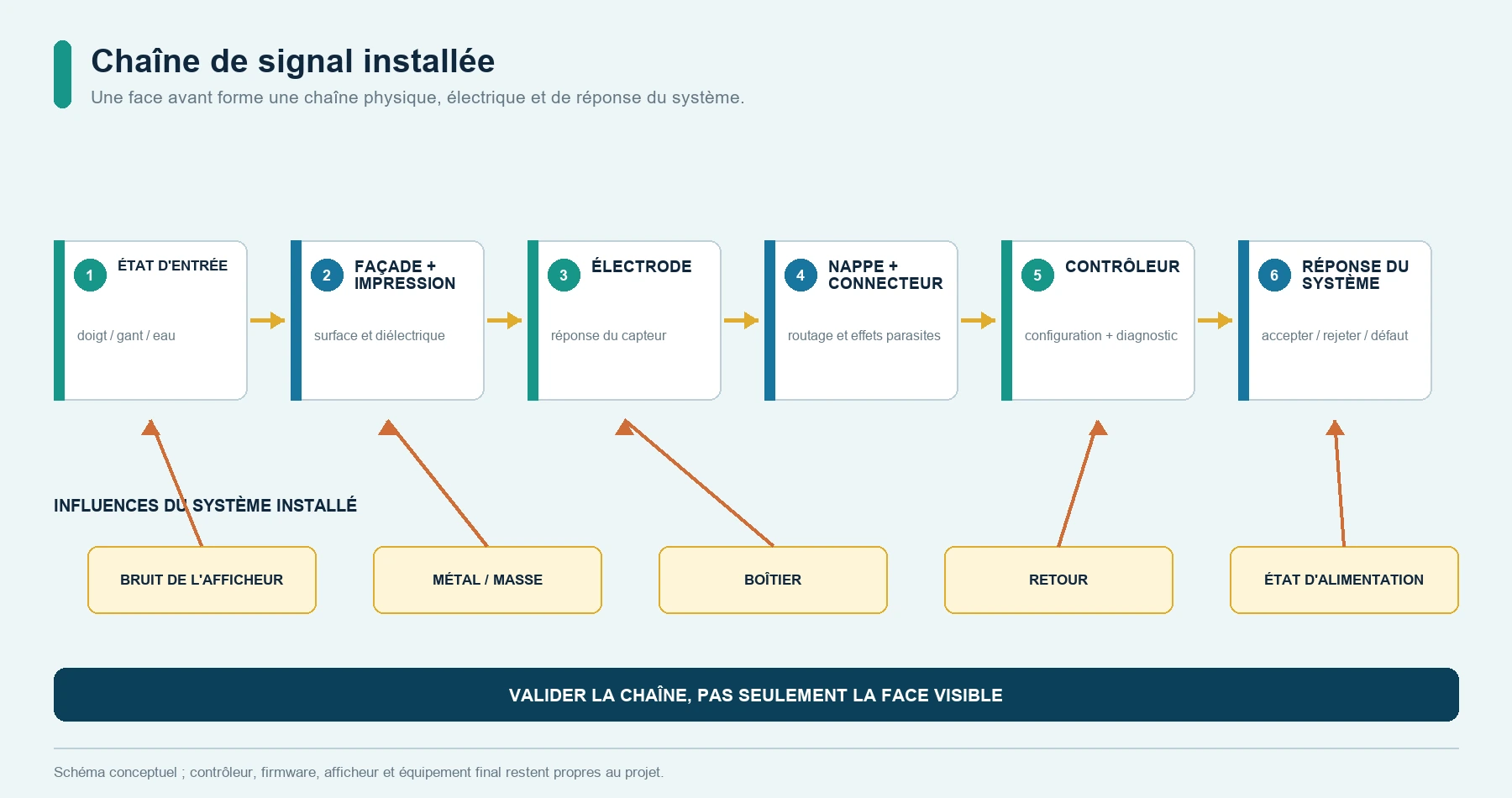

Le comportement tactile suit toute la chaîne de signal installée
Le couplage commence à travers la façade et ses couches imprimées. L'électrode transforme la variation en un faible signal électrique. La nappe et le connecteur ajoutent trajet et effets parasites avant que le contrôleur décide si l'événement est valable. Le système hôte accepte ensuite la commande, la refuse ou signale un défaut.
Électronique d'affichage, métal, masse, géométrie du boîtier, retour utilisateur et état d'alimentation peuvent agir à différents points. Le fichier graphique ne suffit pas pour les juger, et leur responsabilité ne doit pas rester entre mécanique, électronique et logiciel.
Le périmètre acheté doit également être écrit. Une façade imprimée, un ensemble capteur-nappe, une carte contrôleur programmée et une face HMI complète sont des livrables distincts. Les preuves d'échantillon doivent correspondre au devis et aux plans maîtrisés.
Cinq interfaces à examiner ensemble
Les difficultés tardives apparaissent souvent entre deux pièces ou deux métiers plutôt que dans un plan isolé.
Façade, impression et collage
Matière, épaisseur, traitement, impression arrière, charge locale d'encre, adhésif et poches d'air modifient le chemin diélectrique et l'alignement entre pictogramme et capteur.
Électrodes et éléments voisins
Taille, espacement, proximité du bord, curseurs, roues, ouvertures LED, contours d'afficheur, gardes et pistes exigent l'empilage réel et la carte des conducteurs proches.
Nappe, connecteur et contrôleur
Des lignes de capteur brutes et une interface numérique maîtrisée n'ont pas les mêmes risques. Longueur de nappe, connecteur, canaux, position et configuration doivent être décidés avant la mécanique.
Masse, métal et afficheur
Châssis, cadres, supports, vis, blindages, électronique d'affichage, courants LED et autres conducteurs peuvent modifier sensibilité ou bruit. Leur position montée appartient à la revue.
Boîtier et logique hôte
Planéité d'appui, pression du joint, accès d'assemblage, logique de démarrage, rejet d'événements, retour et reprise déterminent si une détection devient une commande utile.
Examiner quatre états d'utilisation et de reprise
Une démonstration au doigt sec ne définit pas le produit. Le rapport d'échantillon doit préciser événement attendu, événement rejeté, retour et reprise pour chaque état convenu.
Doigt sec
Confirmer d'abord toute la carte tactile normale
Contrôlez chaque touche, curseur, roue, bord et coin prévu. Notez le comportement entre touches voisines, les entrées simultanées, le retour, le délai attendu et les zones volontairement inactives.
Gant spécifié
Utiliser le vrai gant et la posture d'exploitation
Matière, épaisseur, ajustement, contact du doigt et angle de l'opérateur changent le couplage. La validation doit nommer le gant et la révision du contrôleur, sans promesse générale de compatibilité.
Nettoyage ou humidité
Définir le contact, le film liquide et la reprise
Nommez le liquide ou nettoyant, la quantité, la zone, la durée de contact, l'essuyage et la réponse attendue pendant et après. Distinguez le rejet des faux touchers de l'étanchéité du boîtier.
Démarrage et bruit
Observer les transitions d'alimentation, l'affichage et le retour à l'état normal
Examinez mise sous tension, réveil, reset, charge ou commutation, états d'affichage et chemins de câbles pertinents. Notez comment l'hôte signale, rejette ou récupère un événement anormal.
Le premier échantillon monté doit répondre à quatre questions
Ces décisions transforment une demande générale de panneau capacitif en validation d'échantillon maîtrisée.
Quelle combinaison de façade, impression, adhésif et jeu est validée ?
Maîtrisez tout l'empilage diélectrique et ses tolérances. Une autre matière, couche, encre, étiquette, colle ou poche d'air imprévue peut changer la réponse.
Comment les cibles visibles s'alignent-elles avec électrodes, pistes et conducteurs voisins ?
Utilisez des références communes pour icônes, électrodes, afficheur, LED, sortie de nappe, métal et boîtier. Validez aussi bords et touches adjacentes, pas seulement la touche centrale.
Qui maîtrise le contrôleur, la configuration, le firmware et la décision hôte ?
Consignez limite, canaux, alimentation, interface, fichier de programmation, diagnostic, retour et approbation des changements. Une pièce physique n'est pas réglée si cette prestation n'est pas incluse.
Quels états montés et quels documents libèrent la conception ?
Reliez l'échantillon à l'afficheur, au boîtier, aux câbles, à la masse, à l'alimentation, à la version du contrôleur, à la matrice d'états, aux photos ou journaux et au plan signé.
Validation d'échantillon en quatre étapes
Le premier article doit fixer une interface reproductible entre le panneau fabriqué et le système installé chez l'acheteur.
Aligner les plans et le tableau des responsabilités
Placez façade, graphisme, cibles, électrodes, afficheur, LED, nappe, connecteur, métal, masse et boîtier sur des repères communs. Attribuez contrôleur, firmware et validation finale.
Vérifier le panneau fabriqué avant montage
Contrôlez repérage d'impression, surface, collage, carte du capteur, orientation de nappe, brochage, connecteur, continuité et sorties convenues avant l'intégration dans l'équipement.
Monter l'échantillon dans un matériel représentatif
Utilisez appui, adhésif ou joint, afficheur, pièces métalliques, fixations, câbles, alimentation, contrôleur et hôte prévus. Une maquette tenue à la main ne suffit pas à la validation finale.
Valider la matrice d'états et le dossier de révision
Consignez toucher normal, gant, nettoyage ou humidité, démarrage, bruit et reprise applicables. Libérez plans, configuration, preuves, exceptions et règles de modification avec l'échantillon.
Contrôles de production de l'ensemble physique
La fabrication doit préserver façade, capteur et interconnexion approuvés. Le réglage du contrôleur et le comportement final de l'équipement restent dans le périmètre attribué par les documents projet.
Impression et laminage
Graphisme, empilage diélectrique et capteur restent sur les mêmes repères
Repérage, cuisson, fenêtres, zones dead-front, découpe adhésive, manipulation des liners et laminage doivent maintenir la position validée entre cibles visibles et électrodes.
- Fichier graphique, référence couleur, centres d'icônes, fenêtres et zones contrôlées vérifiés avant impression
- Ouvertures adhésives, variations locales d'empilage et alignement du capteur comparés au plan libéré
- Surface, liner, propreté et zones cosmétiques protégés pendant transformation et emballage
Contrôle du circuit et de la nappe
La carte d'électrodes et l'interconnexion quittent l'atelier dans un état défini
Le contrôle convenu peut vérifier continuité, correspondance, contacts de nappe, orientation du connecteur et sorties définies du panneau. Il ne remplace ni le réglage du contrôleur ni la validation de l'équipement alimenté.
- Carte de canaux ou de nœuds approuvée comparée au dessin du circuit et au brochage
- Face de contact, raidisseur, orientation du connecteur et zones de manipulation inspectés
- Enregistrement de test du panneau relié au plan et à la révision de production
Six données nécessaires avant de planifier les échantillons
Une demande de prix utile décrit la limite système et les états difficiles, pas seulement les dimensions de façade.
Contour, matière, épaisseur, traitement, face imprimée, couleurs, icônes, fenêtres, zones dead-front, critères cosmétiques et exposition de surface
Touches, curseurs, roues ou zones de coordonnées, dimensions, règles de simultanéité, zones inactives, retour et action de l'hôte
Construction souhaitée, contraintes d'électrodes, sortie et trajet de nappe, longueur, face de contact, connecteur, brochage, pliage et accès d'assemblage
Contrôleur ou contraintes, responsable, canaux, version de firmware ou configuration, alimentation, interface, diagnostic et programmation
Afficheur, métal, châssis, masse, blindage, LED, câbles, coupe du boîtier, adhésif ou joint, fixations et sources de bruit probables
Doigt, gant nommé, nettoyage ou humidité, démarrage, alimentation, afficheur, bruit, faux toucher, reprise et méthode de preuve
Poursuivre la revue technique
Ces pages permettent de comparer périmètre produit, type de détection, intégration d'afficheur, éclairage, assemblage HMI et solution mécanique.
Questions avant une demande similaire
JASPER peut-il fabriquer un panneau de commande tactile capacitif sur mesure ?
JASPER peut étudier façades, graphismes imprimés, capteurs, nappes, connecteurs, éclairage et ensembles de face avant. Le devis doit préciser si contrôleur, firmware, afficheur et validation finale sont inclus ou fournis par l'acheteur.
Peut-on valider la sensibilité avant que le boîtier final soit prêt ?
Les premiers échantillons aident au développement, mais la validation finale doit utiliser appui, afficheur, métal, masse, câbles, alimentation, contrôleur et géométrie de boîtier représentatifs. Un banc isolé ne prouve pas le fonctionnement monté.
Un panneau capacitif fonctionne-t-il avec des gants ou de l'eau ?
Cela dépend du gant ou du liquide défini, de l'empilage, des électrodes, du contrôleur, de sa configuration, du boîtier et de la logique hôte. Définissez les états d'usage et de rejet, puis vérifiez-les sur le matériel du projet.
Qui doit être responsable du contrôleur tactile et du firmware ?
Le projet doit l'attribuer clairement. Composant, canaux, configuration, firmware, programmation, diagnostic, interface hôte et autorité de changement figurent dans le devis et le dossier de validation.
Quelles sont les données minimales pour une première revue ?
Envoyez plans de façade et de boîtier, graphisme, carte des fonctions, position de l'afficheur et du métal, besoins de nappe et connecteur, limite du contrôleur, conditions de gant ou d'humidité, états d'alimentation et priorités de validation.
Définir le système tactile installé avant de libérer le panneau
Envoyez l'empilage de façade, le graphisme, la carte tactile, la nappe et le connecteur, la limite du contrôleur, l'afficheur, le métal, la masse, le boîtier et la matrice d'états. JASPER peut examiner le panneau physique et signaler les interfaces qui exigent encore une preuve projet.
