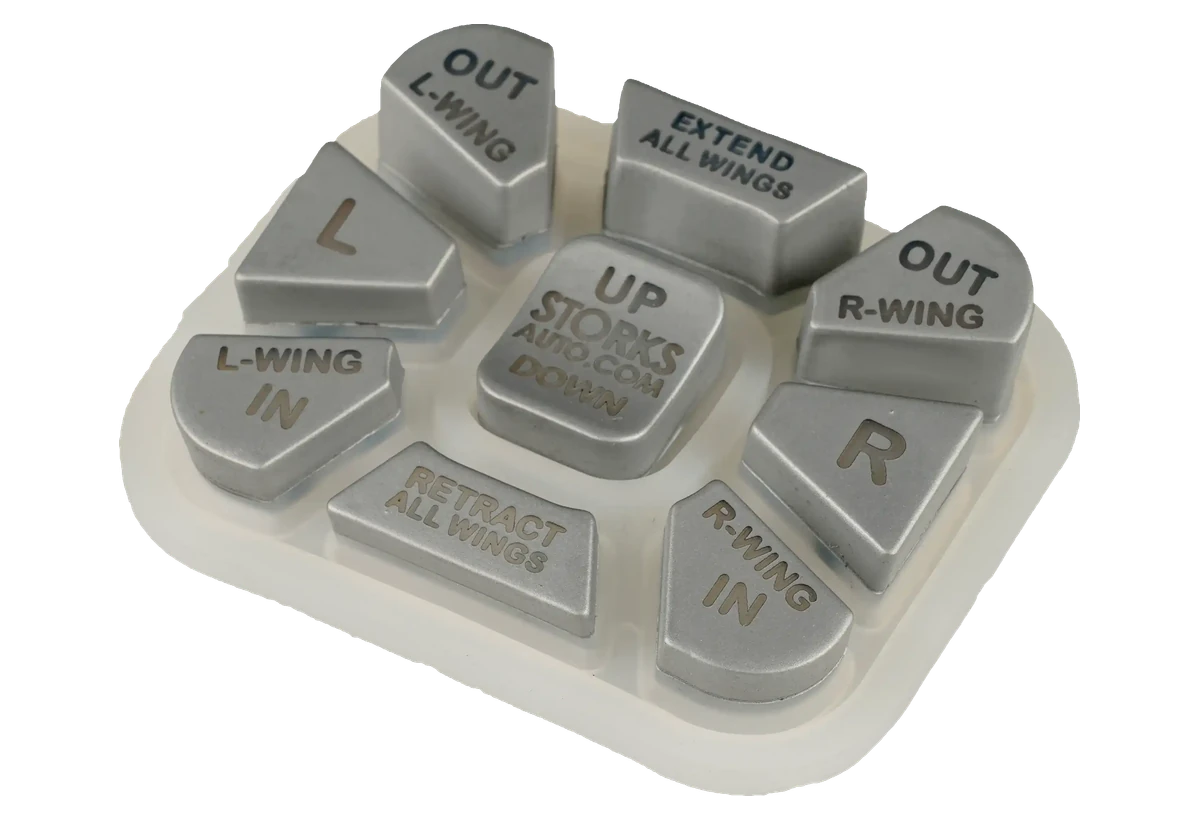

Un clavier en silicone rétroéclairé doit produire une apparence approuvée et non alimentée à travers le silicone sélectionné, le système de couleur, l'ouverture de légende, la disposition LED, le chemin optique, le bloc lumineux, PCB, boîtier et l'état de visionnement.

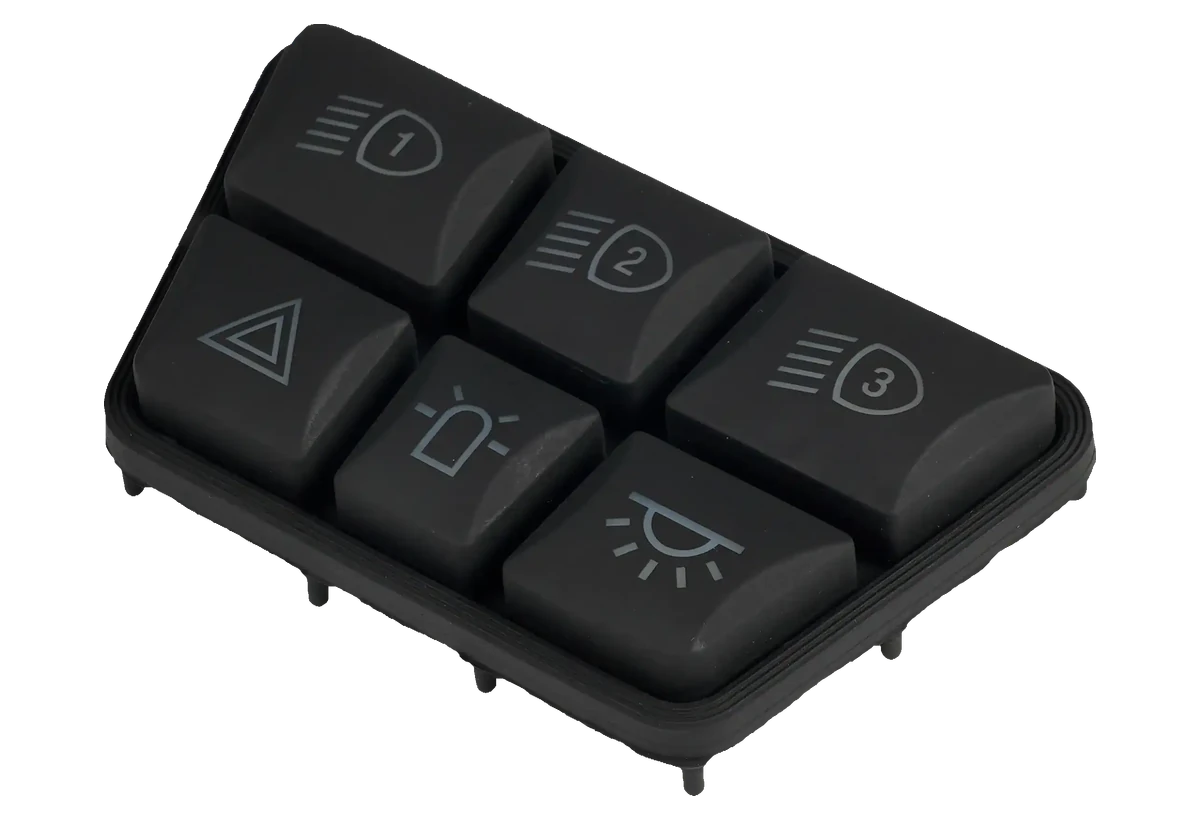

Un clavier en silicone rétroéclairé utilise un matériau et une géométrie sélectionnés pour transporter la lumière d'une LED ou d'une autre source vers une légende, un symbole, une fenêtre, un contour ou une zone éclairée contrôlée.
Le résultat dépend de la base en silicone, épaisseur moulée, pigment, opacité de revêtement, ouverture légende, position LED, distance, angle, diffuseur, circuit, espaceur, boîtier, barrières, lumière ambiante, et observateur. Une LED lumineuse ne prouve pas à elle seule un clavier lisible.
Utilisez cette voie lorsque la sortie éclairée est le risque principal. Utilisez la voie tracée au laser lorsque le revêtement et le contrôle à l'ouverture dominent, et utilisez la voie d'assemblage lorsque JASPER doit également posséder la fonction optique PCB, connecteur, porte-mine et finale.
Les points chauds, les coins démêlés, les bords brillants et l'éclairage croisé apparaissent lorsqu'une partie du chemin optique est libérée seule.
Définir ce qui devrait émettre la lumière, sa limite visible, sa couleur, son état alimenté, son état non alimenté et son état de visionnement.
Mode de défaillanceL'équipe approuve la luminosité sans s'accorder sur la façon dont la clé devrait ressembler.
Relâchez le silicone de base, la couleur ou le pigment, l'épaisseur moulée, la géométrie locale, la direction de transmission et le contrôle de substitution.
Mode de défaillanceUn changement de matériau déplace la luminosité, la couleur, ou la diffusion après l'outillage.
Contrôler le revêtement ou le bloc imprimé, la couverture, la direction d'épaisseur, la couleur, le brillant, le bord et l'adhérence.
Mode de défaillanceLa clé brille à travers les zones destinées à rester sombres.
Relâchez l'œuvre d'art vectoriel, l'échelle, la largeur de la ligne, la position, le processus, la qualité des bords et l'enregistrement.
Mode de défaillanceUn dessin propre devient un symbole lumineux flou ou incomplet.
Définir paquet LED, couleur, état de sortie, emplacement, orientation, lecteur, PCB, distance et limite de chaleur.
Mode de défaillanceUn changement tardif de PCB crée des points chauds ou éloigne la lumière de la légende.
Examiner la diffusion, la couleur de l'espaceur, les côtes, les barrières, les murs de l'enceinte, les clés voisines, les chemins de bord et l'inspection.
Mode de défaillanceUne clé éclaire les clés adjacentes ou le périmètre au lieu de son symbole prévu.
La spécification optique doit décrire la sortie visible et l'état d'essai, puis relier ce résultat au matériau, à la légende, à la LED, au circuit et à l'enceinte.
| Décision | Options à examiner | Question de libération |
|---|---|---|
| Sortie visible | Légende, symbole, fenêtre, indicateur, contour, clé complète, bord ou effet combiné | Quelle zone exacte doit apparaître éclairée, sombre, colorée ou cachée dans chaque état? |
| Construction du socle | Translucide, couleur sélectionnée, multi-shot, insert, fenêtre locale ou parcours moulé défini par projet | Quel matériau et quelle épaisseur transporte ou bloque la lumière? |
| Système de surface | Revêtement opaque, bloc imprimé, légende ouverte au laser, revêtement protecteur, texture, brillant ou pile combinée | Quels sont les contrôles de l'opacité, de la couleur, de l'adhérence, de l'usure, du nettoyage et de l'apparence? |
| Système LED | Package, couleur, emplacement, quantité, angle, sortie, lecteur, PCB, diffuseur et distance | Quels PCB libérés et quel état électrique créent l'échantillon approuvé? |
| Blocage de la lumière | Espaceur sombre, côtes moulées, cloisons de boîtier, boucliers locaux, parois opaques ou géométrie | Comment éviter les feux croisés, les rayons lumineux des bords et les fuites de clés adjacentes? |
| Preuve optique | Premier article alimenté et non alimenté, ambiant, angle de visionnement, tension, température, image et échantillon retenu | Quelle condition et quelle référence autorisent la production et les changements futurs? |
Une clé haute, inclinée, courbée ou décalée change la façon dont la lumière atteint le symbole visible. Examiner la LED contre la clé tridimensionnelle, la hauteur du circuit, l'espacement, le mur de boîtier et l'angle de vision de l'opérateur avant de verrouiller le PCB.
Le contraste de la lumière du jour, la couleur de la surface, le brillant, la texture et la lisibilité des légendes peuvent entrer en conflit avec l'éclairage nocturne.
Exigences distinctes, alimentées et non alimentées, conditions ambiantes, angles de vision, couleurs et symboles critiques.
Alignez le silicone de base, la géométrie clé, le revêtement, la légende, le paquet LED, PCB, la distance, la diffusion et les barrières.
Verrouiller les légendes vectorielles, les emplacements, les largeurs de ligne, les coordonnées LED, l'état du lecteur, l'espaceur et les cloisons de l'enceinte.
Vérifiez l'apparence motorisée et non motorisée, la sensation de touche, fuite de lumière, température, nettoyage, ajustement et variation.
Matériel de verrouillage, revêtement, laser ou impression, LED, PCB, montage, condition d'inspection, échantillon retenu, et déclencheurs de changement.
Examiner la distance LED, la sortie, l'angle, l'épaisseur moulée, le diffuseur, la géométrie locale et l'état d'inspection alimenté.
Vérifiez l'ouverture de légende, la transmission de base, les résidus de revêtement, la position LED, la hauteur du circuit et l'angle de vision.
Examiner la couleur de l'espaceur, les barrières, les cloisons de logement, les chemins de bord, les lacunes clés et la sortie LED.
Examiner la zone d'usure, l'adhérence au revêtement, le nettoyant, la méthode d'abrasion, la géométrie de la clé et la pile de protection.
Siège, console, direction, télécommande et interfaces spécialisées nécessitant une sortie jour et nuit.
Les commandes à faible luminosité dont les légendes, le nettoyage, le revêtement, les BPC et les preuves installées peuvent être examinés ensemble.
Clés lumineuses surélevées pour l'équipement de terrain, les systèmes d'essai, les machines et les postes de commande.
Contrôles examinés pour la lumière, les chemins d'humidité, les barrières de l'enceinte, les UV et les conditions de service.
Pads PIN à usage nocturne, télécommandes, panneaux d'alarme et contrôleurs avec éclairage de croisement contrôlé.
Commandes moulées en lumière combinant couleur, symboles, statut, position tactile et intégration PCB.
Une revue optique a besoin de la sortie prévue et du chemin physique qui la crée. Les fichiers précoces peuvent encore révéler si la LED et la légende peuvent s'aligner.
C'est un clavier en silicone moulé dont les légendes, fenêtres, contours ou zones clés sélectionnés reçoivent la lumière contrôlée des LED ou d'une autre source par un matériau libéré, surface, circuit, et chemin de l'enceinte.
Utilisez le chemin optique complet: opacité du matériau, revêtement, couleur de l'espaceur, côtes moulées, cloisons de boîtier, barrières locales, position LED, trous clés et géométrie des bords. La bonne combinaison est prouvée sur l'échantillon installé.
Non. Les légendes ouvertes au laser sont courantes, mais les fenêtres moulées, les zones translucides imprimées, les inserts, l'éclairage à clé complète ou un autre itinéraire de projet peuvent s'adapter. Choisissez la méthode après la sortie requise et non alimentée.
Oui, lorsque le champ d'assemblage définit le circuit, le paquet et le lecteur LED, connecteur, espaceur, porte-boîte, interface de boîtier, essai optique, emballage et contrôle de changement.
Approver l'apparence alimentée et non alimentée, la forme légende, la couleur, l'uniformité, les points chauds, l'éclairage croisé, l'éclat des bords, la sensation de touche, l'ajustement, la réponse de nettoyage, et l'affichage exact et l'état électrique.
Examiner le revêtement et le contrôle de la jambe ouverte lorsque la surface du symbole est le risque critique.
Ressource d'examen
Étendre la responsabilité à travers les PCB, LED, connecteur, porte-porte et test optique final.
Ressource d'examen
Comparez les décisions de LED, fenêtre, diffusion, fuite de lumière et visualisation entre les types d'interface.
Ressource d'examenJASPER peut examiner le matériau de base, le revêtement, légende, LED, PCB, contrôle de la lumière, géométrie de clé, échantillon installé, et l'inspection de la production comme un clavier en silicone rétroéclairé.
