Claviers à membrane sur mesure
Les claviers à membrane personnalisés combinent une mise en page imprimée de clé, une rétroaction tactile ou non tactile, un circuit matriciel, une queue flexible et un adhésif prêt à l'encastrement dans une surface de contrôle d'OEM scellée.
Présentation des clés + examen de la configuration de l'enceinte
carte clé Force cible , la queue et le connecteur , validation de l'échantillon

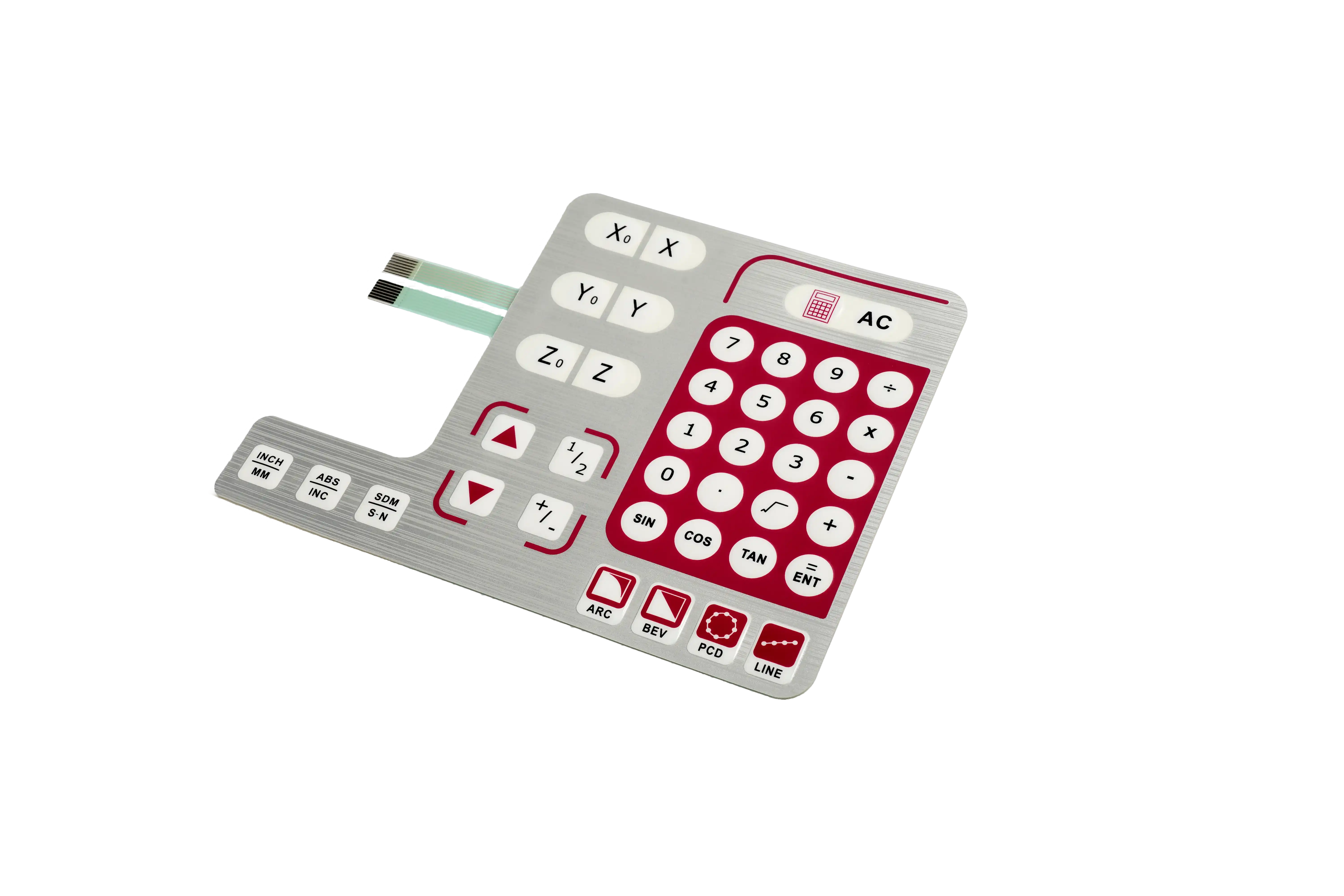

Qu'est-ce qu'un clavier Membrane personnalisé?
Un clavier à membrane personnalisé est un commutateur à membrane multi-clés conçu autour des actions répétées d'un opérateur. La superposition, le gaufrage, le dôme ou la structure de contact, l'espaceur, le circuit imprimé, la queue, le connecteur et l'adhésif arrière sont construits sur la carte de clé et l'enceinte d'OEM.
Le format de clavier met plus de poids sur le pas de la clé, l'emplacement des doigts, la lisibilité des légendes et la force constante d'une clé à l'autre. Comparé à un clavier en silicone moulé, il garde le panneau avant mince et permet à la superposition imprimée de porter légendes détaillées, fenêtres et graphiques de marque.
Applications communes pour claviers à membranes personnalisés:
- Instruments d'essai et de mesure
- les contrôleurs industriels et les panneaux de machines
- matériel médical, de laboratoire et de diagnostic
- contrôle d'accès, sécurité et systèmes de construction
- commande d'appareils, de kiosques et de matériel portatif
Un échantillon de clavier doit être jugé à l'intérieur du boîtier réel. La sensation de la clé change lorsque la surface de support, la pression d'adhérence, l'ouverture de l'écran et la courbe de la queue sont différentes de la configuration du banc.
Capacités personnalisées de clavier Membrane
Ces options sont un point de départ pratique pour un examen de dessin d'OEM. La géométrie finale, les cibles de force, les matériaux et les essais sont confirmés par rapport à l'enceinte et l'échantillon approuvé.
| Caractéristique | Construction disponible | Objectif de la revue de conception |
|---|---|---|
| Disposition des touches | Dénombrement personnalisé des clés, forme, emplacement et regroupement | Atteinte du doigt, utilisation du gant, prévention des erreurs, dégagement d'affichage |
| Commentaires clés | Dôme métallique tactile ou contact non tactile | Portée de la force, ratio de pression, voyage, clés haute utilisation |
| Gaufrage | Compas, oreiller, jante ou dôme | Emplacement clé, contrainte de recouvrement, rayon, enregistrement d'oeuvres d'art |
| Circuit | Matrice imprimée argent, carbone, PCB ou PCF | Pinout, résistance, accès aux tests, routage des traces |
| Légendes et fenêtres | Légendes imprimées en écran, devant mort, fenêtres claires | Taille de la police, zones flexibles, fuite de lumière, zone de visionnement |
| Retroeclairage | Des LED discrètes, des guides lumineux ou des icônes rétroéclairées | Balance de luminosité, polarité, points chauds, puissance |
| Queue et connecteur | ZIF, cramp, en-tête, onglet de soudure ou sur mesure | Direction de sortie, rayon de virage, accès à l'insertion |
| Scellement | Adhésif périmétrique, caractéristiques du joint, joint d'étanchéité | Terrain adhésif, logement plat, ventilation, nettoyage |
| Tests de production | Contrôles de continuité, d'actionnement, de vision et de fonctionnement | Carte des clés, cohérence de la force, raccord et montage de l'enceinte |
Conseil de production : marquer les clés de haute utilisation, de sécurité et de fonctionnement ganté sur le dessin afin qu'ils reçoivent une force délibérée et un examen de l'espacement.
Obtenez un examen de conception de clavier Membrane
Envoyez la carte clé, le logement ou le dessin de panneau avant, les emplacements d'affichage, la direction de queue, le connecteur, l'environnement d'exploitation et la quantité prévue. Nous examinerons les conflits avant l'outillage d'échantillon.
Envoyer le dessin du clavier
Liste de contrôle personnalisée pour la conception du clavier Membrane
Utilisez la liste de contrôle pour examiner l'espacement des clés, le gaufrage, la force tactile, le relief de l'espaceur, le routage de matrice, les légendes, les fenêtres, l'adhésif, la queue et les détails de connecteur avant RFQ.

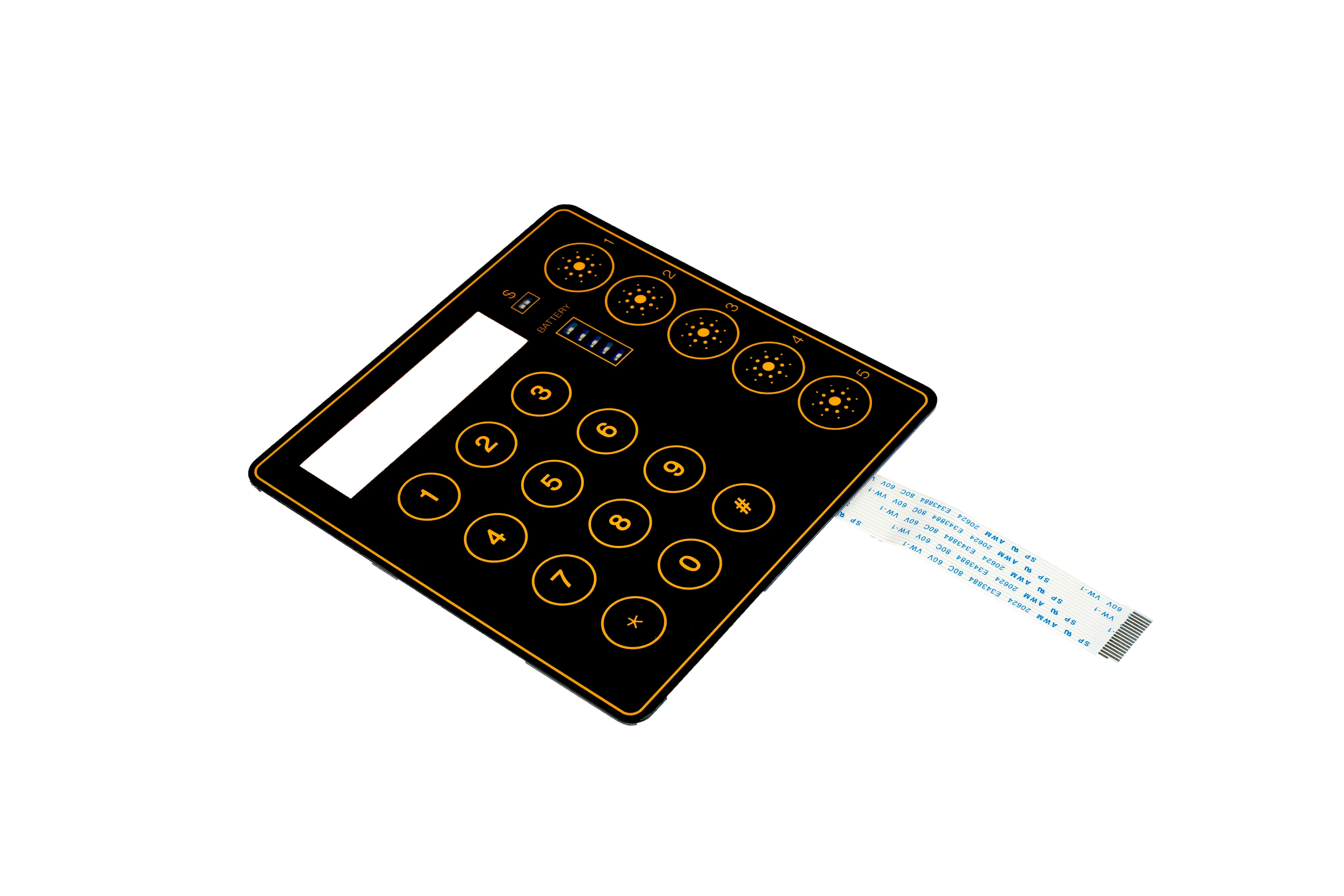

Matériaux et construction du clavier Membrane
La pile de clavier doit être sélectionnée comme un seul système. La rigidité de recouvrement, la hauteur du dôme, le relief de l'espaceur, la résistance au circuit, l'adhésif et le support de l'enceinte influencent le toucher de clé et le rendement de production.
Films de superposition
- PET pour l'exposition aux flex et aux produits chimiques
- Polycarbonate pour les besoins graphiques et de formation sélectionnés
- Revêtements et surfaces texturées
Structures clés
- Dômes métalliques
- Clés non tactiles embossées
- Couches de dôme-retenue et d'espacement
Options de circuits
- Matrice argentée imprimée
- Zones de contact carbone
- Circuits PCB ou FPC
- Intégration des LED et des composants
Liaison et connexion
- Adhésif acrylique ou mousseux
- Raidisseurs de queue
- Connecteurs ZIF, crampons, en-têtes et connecteurs personnalisés

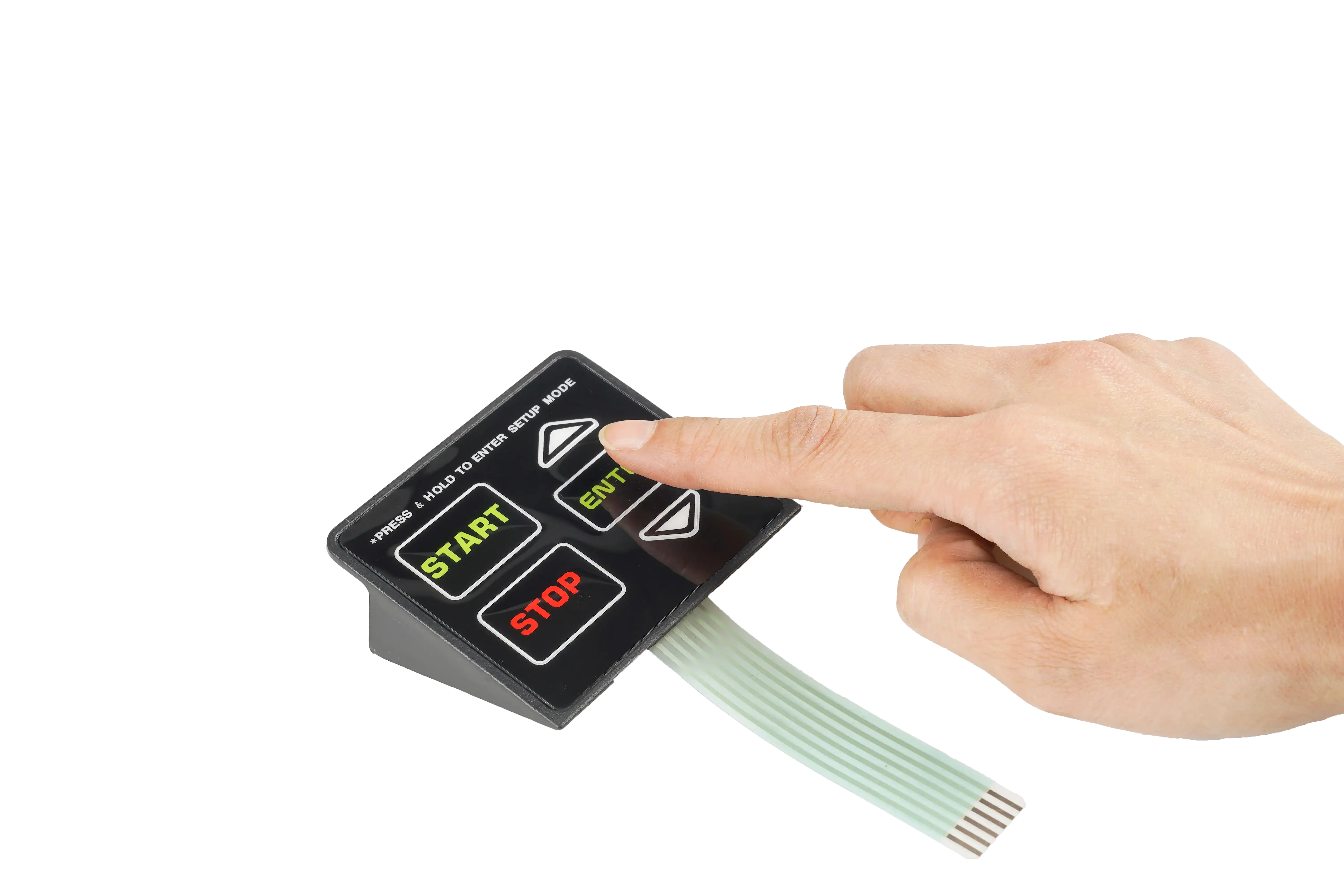

Options de surface et d'emboîtement des clés de membrane
Choisissez la surface clé autour de l'emplacement de l'opérateur, le nettoyage, l'éblouissement, la durée de vie légendaire et la quantité de guidage tactile nécessaire sans trop stresser la superposition.
| Clés plates | Face à profil le plus bas avec emplacement défini par l'impression et la mise en page |
|---|---|
| Gaufrage d'oreiller | Zone clé relevée qui aide le doigt à trouver le contrôle |
| Gaufrage des jantes | Le périmètre élevé avec un centre flatteur pour légendes ou fenêtres |
| Gaufrage de dôme | Forme de la clé de frappe utilisée avec des rayons et des voyages soigneusement examinés |
| Brillance sélective | Clés ou fenêtres brillantes dans un panneau mat ou texturé |
| Front mort et rétroéclairé | Légendes ou icônes cachées révélées par un éclairage contrôlé |

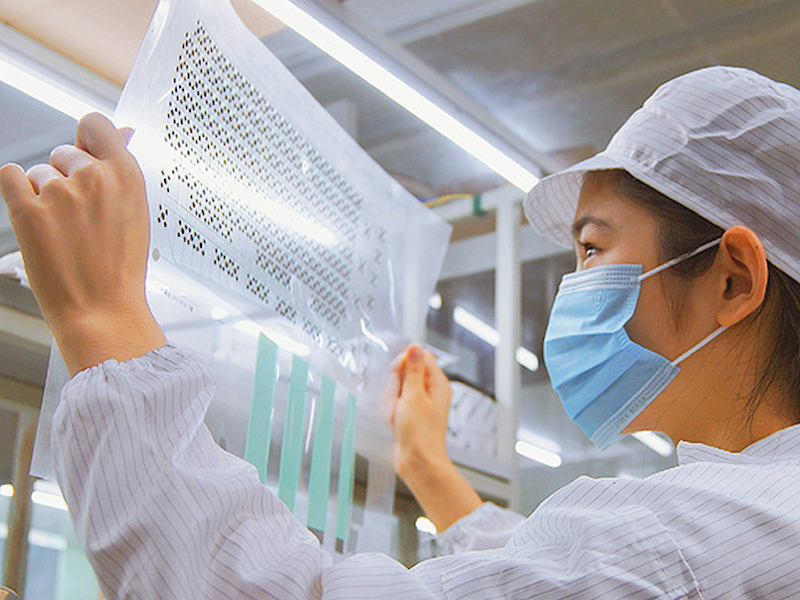

Inspections de qualité et options d'assemblage pour claviers Membrane personnalisés
Le plan d'inspection devrait suivre les détails critiques de l'exploitant sur le dessin approuvé, et non une liste de contrôle cosmétique générique.
Contrôles de qualité disponibles pour les commandes de claviers d'OEM
- 100% continuité et tests de carte clé lorsque spécifié
- contrôle de la force d'actionnement et de la cohérence tactile
- placement des dômes, soulagement des espaceurs et examen des principaux enregistrements
- légende, fenêtre, couleur et inspection de surface
- contrôle de la position de la queue, du connecteur, de l'éclairage et de l'encastrement
Options de montage et de production
- adhésif arrière et application de liner de relâchement
- dôme métallique, LED, bouclier et assemblage de connecteur
- Intégration PCB ou FPC
- présentoir, joint et assemblage de panneaux avant
- film de protection, étiquetage en série et emballage personnalisé
Prototype ou claviers de production Membrane?
Les claviers prototypes prouvent l'emplacement des clés, la force, l'œuvre d'art, le dégagement de fenêtre, l'acheminement de la queue et l'ajustement du boîtier.
Démarrer l'examen du clavierBoîte à outils pour clavier Membrane DFM
Préparer la carte clé, la surface de support de l'enceinte, les ouvertures d'affichage, les cibles de force, le point d'arrêt du circuit, le trajet de queue, le connecteur, l'œuvre d'art, l'environnement et les critères d'acceptation de l'échantillon avant l'outillage.
Demander un examen DFM
Comment fonctionne un clavier Membrane?

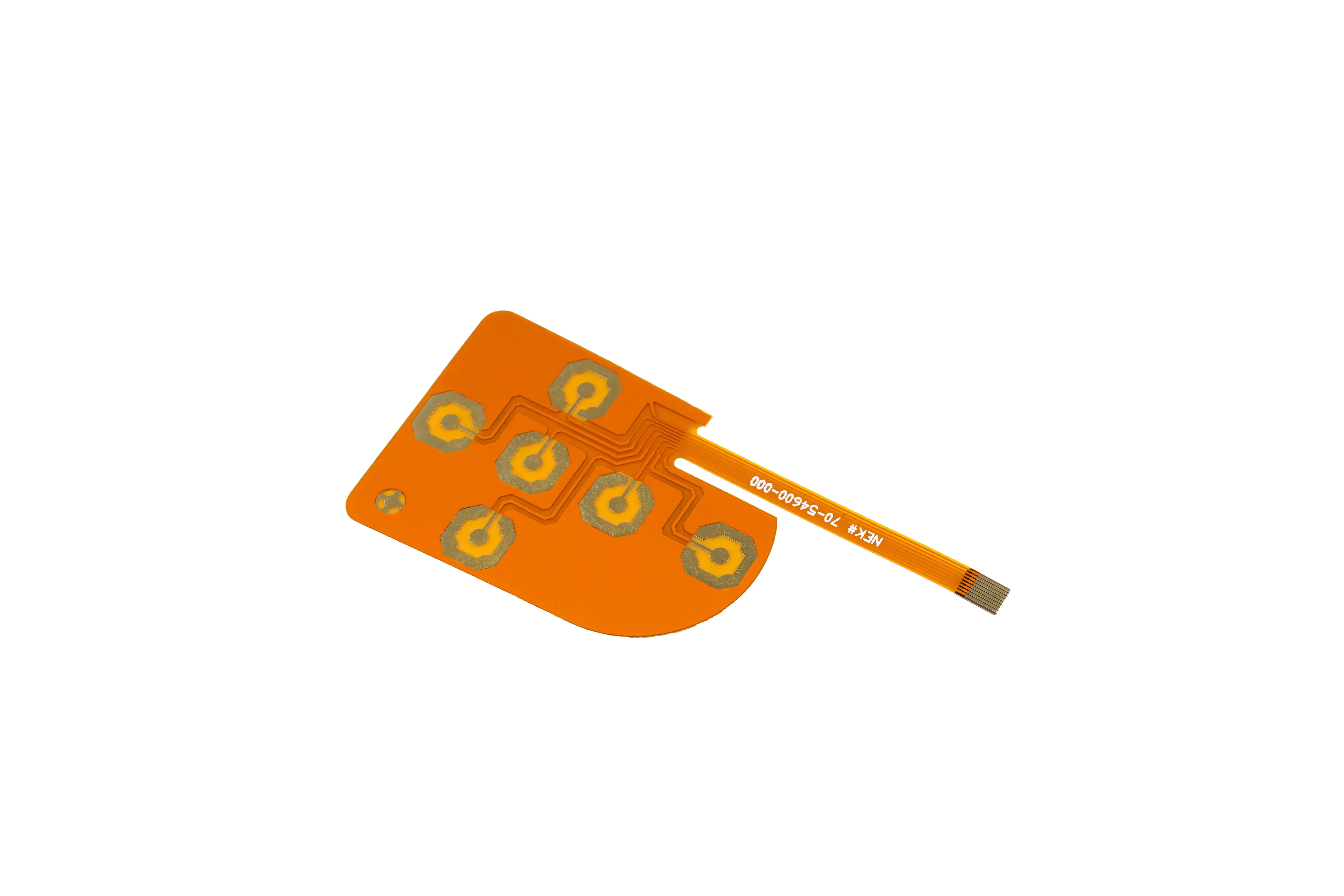

Chaque zone de clé imprimée se trouve au-dessus d'un contact de commutation dans le circuit flexible. Un espaceur maintient les contacts à distance jusqu'à ce que l'opérateur presse la clé. Dans les conceptions tactiles, un dôme métallique se met en contact et ferme le circuit; les conceptions non tactiles utilisent un déplacement de recouvrement contrôlé pour le contact.
Le circuit relie les clés comme lignes individuelles ou une matrice à la queue flexible et le connecteur. Le regroupement des clés, les traces partagées, les circuits LED et les points de test sont résolus avant que l'œuvre d'art et la géométrie de coupe soient libérés.
Le clavier fini se lie à l'enceinte. La surface de support sous chaque clé, l'épaisseur de colle, les voies d'évent, les ouvertures d'affichage et la clairance de la queue affectent tous la sensation mesurée dans le produit assemblé.
FAQ sur les claviers Membrane personnalisés
Comment choisir la taille et le pas de touches de clavier membrane ?
Basez la disposition sur la taille du doigt ou du gant, l'angle de pression, la fréquence, les bords de l'enceinte, l'espacement de l'affichage et le risque de la clé adjacente.

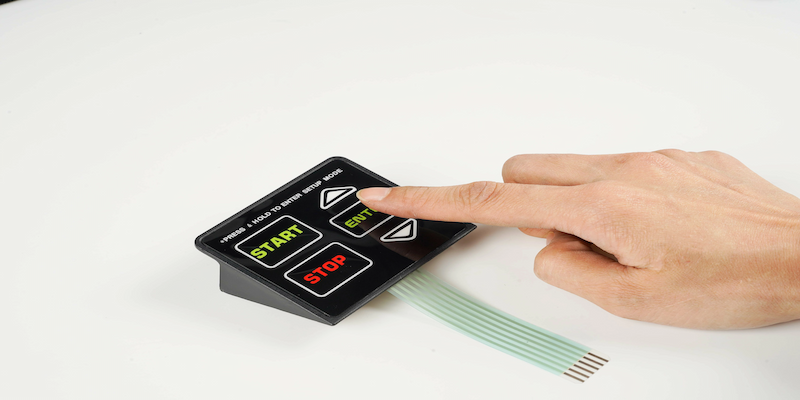

Un clavier à membrane devrait-il utiliser des touches tactiles ou non tactiles?
Utilisez la rétroaction tactile lorsque les opérateurs ont besoin d'un snap physique. Les touches non tactiles peuvent fonctionner lorsque le contrôleur fournit une confirmation visuelle ou sonore immédiate et une interface plus silencieuse et plus mince est préférée.
Les légendes, les fenêtres et le gaufrage peuvent-ils être combinés?
Oui. Coordonner l'enregistrement des oeuvres, la taille de la légende, le rayon de l'emboss, les fenêtres claires, la position du dôme ou du contact, le matériau de recouvrement, les zones flexibles et l'abrasion attendue avant l'outillage.
Comment la matrice et le connecteur de clavier sont-ils libérés?
Fournir les identifiants clés, les lignes et les colonnes, les lignes communes, les règles de clé simultanée, le point d'épingle, la sortie de queue, l'orientation du connecteur et les hypothèses de contrôleur dans un paquet électrique contrôlé.
Quelles sont les causes de sentiments incohérents entre les touches de clavier?
Les causes courantes sont la variation du dôme, la précharge de recouvrement, le support inégal, les différences d'espacement ou de ventilation, la charge hors centre, la pression adhésive, la planéité de l'enceinte et la mesure sur un échantillon désinstallé.
Que faut-il tester avant la production de claviers à membrane?
Vérifiez la carte de la clé complète, la continuité, la force, le retour, les presses de bord, l'entrée simultanée, les légendes, les fenêtres, l'éclairage, la manipulation de la queue, l'ajustement du connecteur, la liaison adhésive et le fonctionnement installé.
Ressources connexes du clavier Membrane

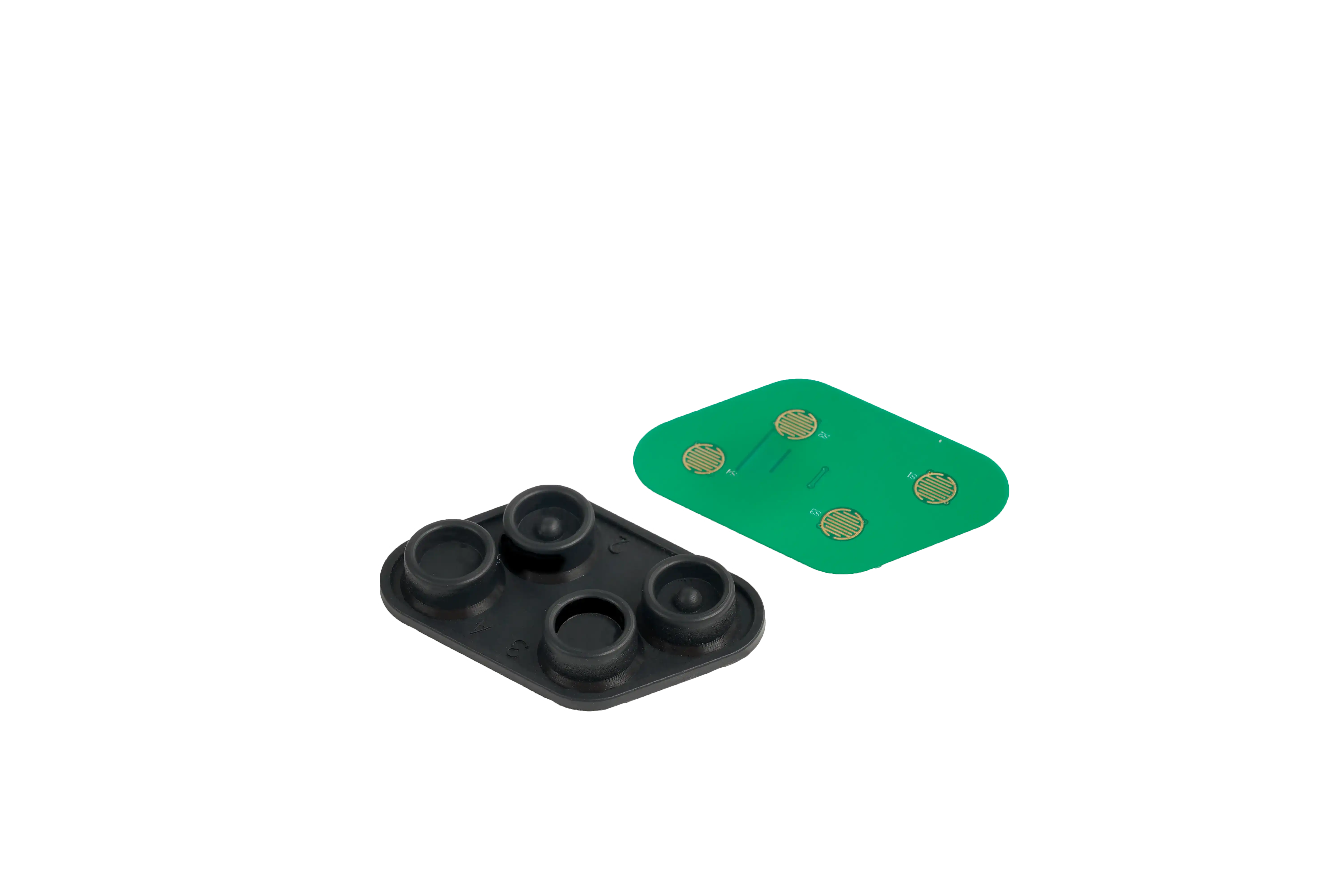

Clavier Membrane vs Clavier Silicone
