Le clavier fait partie du processus de mesure
Un clavier à membrane d'instrumentation doit rendre les lectures, la saisie, la confirmation et les travaux d'entretien prévisibles dans l'instrument fini. Sa valeur n’est pas seulement un mince front ; c'est la relation contrôlée entre l'opérateur, l'affichage, la configuration des touches, le circuit, le boîtier et l'électronique.
- 01
Lire
La fenêtre d'affichage, les légendes permanentes, les indicateurs et les états lumineux doivent rester lisibles à partir de la distance, de l'angle et de l'éclairage réels de l'instrument.
- 02
Saisir
La taille des touches, l'espacement, la réponse tactile, l'ordre numérique, la navigation et les commentaires doivent correspondre aux tâches fréquentes sans encombrer l'enceinte.
- 03
Confirmer
L'opérateur a besoin d'une réponse claire d'un clic tactile, d'un changement d'affichage, d'un indicateur, d'un son ou d'une combinaison convenue avant de continuer.
- 04
Protéger
Les fonctions de configuration, d'étalonnage, de réinitialisation et de service nécessitent un placement délibéré et un contrôle logiciel afin que les opérations de routine ne les exposent pas par hasard.
Commencez par le format de l'instrument, pas par un clavier générique
Les compteurs portatifs, les instruments de table, les appareils à panneau, les systèmes de laboratoire et les outils de service peuvent partager la technologie des commutateurs tout en exigeant des décisions différentes en matière de visualisation, de manipulation, d'emballage et d'approbation.
- 01
Compteurs portatifs et portatifs
Analyseurs portables, mesureurs de champ, lecteurs portables, enregistreurs et outils de service alimentés par batterie.
- Mode d'utilisation
- Une main peut soutenir l'instrument tandis que le pouce actionne les fonctions de plage, de maintien, de zéro, de navigation ou d'enregistrement. La lumière du soleil, la pénombre des pièces, les gants, le transport et la contamination sur le terrain peuvent modifier ce que l'utilisateur voit et ressent.
- Solution d'interface
- Réglez ensemble la position de la poignée, la portée du pouce, la séparation des touches, la force de pression, l'angle d'affichage, l'indication de faible puissance, la finition de la superposition, le support du boîtier, l'itinéraire arrière et la retenue du connecteur.
- Validation en installation
- Exécutez des tâches représentatives debout, portées, gantées, dans des conditions de faible luminosité, de lumière vive, de saisie de données et de stockage sur un boîtier destiné à la production avec l'écran et le micrologiciel réels.
- 02

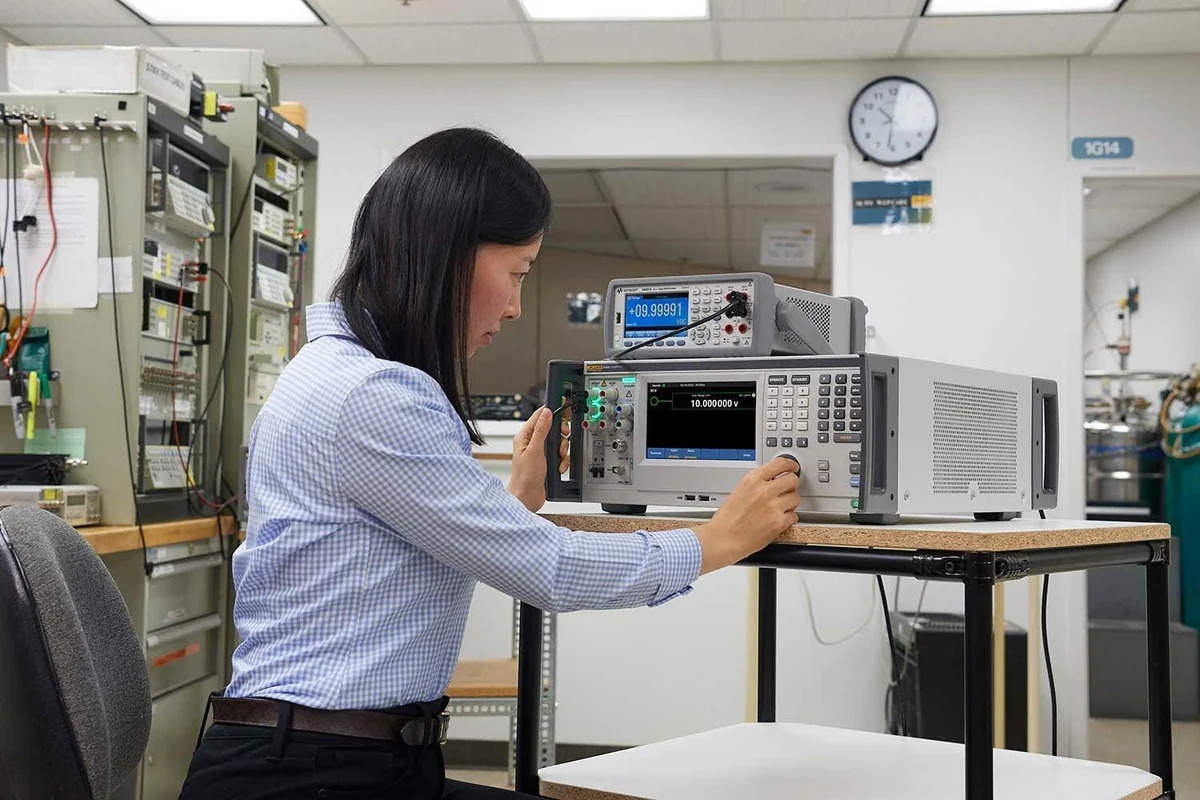

Tests et mesures sur table
Instruments de test électrique, contrôleurs, compteurs, équipements électriques, analyseurs et appareils de laboratoire programmables.
- Mode d'utilisation
- Les fonctions denses, la saisie numérique, les touches programmables à côté d'un écran, les configurations répétées et les longues sessions de visualisation placent la hiérarchie des informations avant la symétrie décorative.
- Solution d'interface
- Coordonnez la zone active de l'affichage, le cadre, l'alignement des touches programmables, le bloc numérique, les commandes fréquemment utilisées, le regroupement des touches, l'inclinaison, le besoin d'antiéblouissement, les indicateurs et l'accès au service du panneau avant.
- Validation en installation
- Effectuez la configuration normale des mesures, les changements de plage, la saisie numérique, le maintien, la révision, la récupération des erreurs et l'inspection de l'état sous tension à partir des positions assises et debout prévues.
- 03
Instruments de laboratoire et de recherche
Systèmes de préparation d'échantillons, instruments environnementaux, contrôleurs de recherche, lecteurs et équipements d'automatisation de laboratoire.
- Mode d'utilisation
- Les utilisateurs peuvent alterner entre les gants et les mains nues, suivre les méthodes documentées, nettoyer autour des zones d'échantillonnage et distinguer les opérations de routine de la maintenance ou de la configuration des méthodes.
- Solution d'interface
- Fonctions séparées d'exécution, d'arrêt, de navigation, de méthode, de nettoyage et de service ; définissez un contact plus propre, une lisibilité des petites légendes, des fenêtres d'affichage, un retour d'état et des étiquettes contrôlées par révision.
- Validation en installation
- Observez les tâches représentatives de préparation, d'exploitation, de nettoyage, de panne, de récupération et d'entretien avec les gants, l'éclairage, le contenu d'affichage, les logiciels et le matériel du boîtier prévus.
- 04
Instruments de panneaux et de processus
Indicateurs de panneau, indicateurs de processus, transmetteurs, contrôleurs, modules de surveillance et instruments montés sur équipement.
- Mode d'utilisation
- La façade peut être installée au niveau des yeux, au-dessus, à l’intérieur d’une armoire ou à proximité d’autres commandes. Les opérateurs peuvent apporter des modifications peu fréquentes mais importantes alors que l'unité reste alimentée pendant de longues périodes.
- Solution d'interface
- Définissez l'angle de montage, l'accès, la protection des clés, la hiérarchie des états, le contraste de l'écran, la lumière ambiante, l'utilisation de gants, la découpe du panneau, le joint ou le terrain adhésif, le chemin de terre et le dégagement des câbles.
- Validation en installation
- Inspectez et faites fonctionner l'unité montée à partir d'angles d'approche réels et dans des conditions représentatives d'armoire, d'usine, de lumière du jour, d'alarme, de configuration et de maintenance.
- 05
Équipement d'étalonnage et de service
Outils d'étalonnage, dispositifs de programmation, terminaux de maintenance, dispositifs de mise en service et équipements de test de dépôt.
- Mode d'utilisation
- La saisie numérique fréquente et les séquences répétées récompensent une réponse tactile cohérente, tandis que les réglages protégés et l'identité de révision doivent rester distincts des opérations ordinaires.
- Solution d'interface
- Regroupez les touches répétées, réservez les fonctions protégées, marquez clairement la séquence et les unités, soutenez la zone de presse, éloignez la nappe flexible du mouvement de service et alignez le contrôle d'accès matériel et logiciel.
- Validation en installation
- Effectuez le flux de travail complet de service ou d'étalonnage sur l'article installé, en enregistrant la reconnaissance des entrées et les commentaires de l'opérateur sans attribuer la précision des mesures au composant du clavier.
- 06
Lecteurs de diagnostic et d'acquisition de données
Lecteurs d'état, enregistreurs, interfaces d'acquisition de données, testeurs de communication et instruments électroniques spécialisés.
- Mode d'utilisation
- Les opérateurs se déplacent entre les valeurs en direct, les canaux, les enregistrements stockés, l'état de la connexion, les avertissements et la configuration. La même clé peut créer de la confusion lorsque les modes ne sont pas visibles.
- Solution d'interface
- Regroupez les étiquettes des touches, la position des touches programmables, le mode actif, l'identité du canal, les indicateurs, la hiérarchie d'affichage, l'état du connecteur et les commentaires du logiciel dans une seule carte de fonctionnement consultable.
- Validation en installation
- Exercez la sélection des canaux, la capture des données, l'examen, la communication, les états d'alerte, de déconnexion, de configuration et de récupération avec le contenu d'affichage de production et l'électronique d'interface.

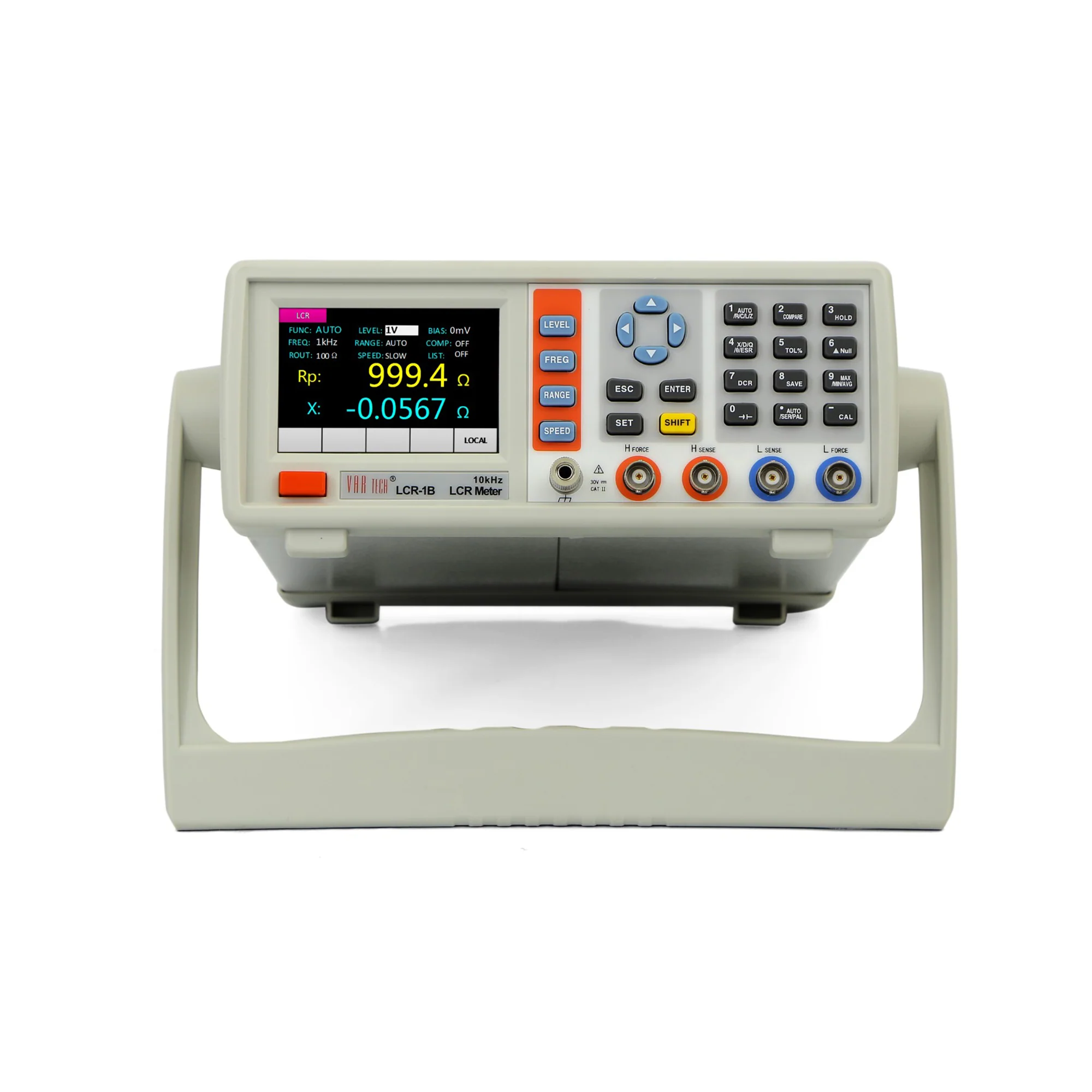

Valider la fenêtre avec l'afficheur sous tension
Une dimension de fenêtre sur une œuvre d’art n’assure pas la lisibilité. La finition du film, l'entrefer, la teinte, l'impression, l'adhésif, le chevauchement du cadre, la luminosité de l'écran, l'angle de vision et la lumière ambiante modifient tous la lecture vue à travers la façade assemblée.
- 01
Zone active et cadre
Marquez la zone réellement éclairée ou lisible, la bordure inactive, la tolérance, le chevauchement du cadre, la limite adhésive, la découpe et la donnée utilisée pour aligner la fenêtre.
- 02
Finition et espace de visualisation
Choisissez une texture claire, brillante, mate, antireflet ou sélective par rapport à la véritable séparation entre la superposition et l'affichage ; la texture peut adoucir les caractères fins lorsque l'écart se creuse.
- 03
Teinte, filtre et front mort
Définissez l'apparence non alimentée, la couleur de l'affichage, le contraste, les besoins en lumière ambiante, les fonctionnalités cachées et toute impression translucide à partir d'échantillons assortis et alimentés.
- 04
Angle et éclairage
Approuvez l'instrument sous ses angles de vision horizontaux et verticaux prévus dans une lumière vive, normale, faible et réfléchie, et pas seulement directement dans une salle d'impression.
- 05
Indicateurs et fuites
Validez la position des LED, l'enregistrement des icônes, la hiérarchie de luminosité, la diffusion, le masquage, les points chauds, la lumière croisée, les fuites de bord et les états de veille ou d'alarme avec le lecteur prévu.
- 06
Référence physique
Conservez la superposition, l'affichage, le cadre, l'état d'éclairage, l'écran du micrologiciel, la référence de couleur et la configuration d'inspection approuvés dans un seul ensemble de versions pour une comparaison de production future.
Les actions fréquentes exigent les repères physiques les plus clairs
Un clavier compact fonctionne lorsque l'utilisateur peut trouver, appuyer et confirmer la fonction correcte sans relire l'ensemble du panneau. La géométrie clé et les commentaires suivent la fréquence des tâches, leurs conséquences, leur portée et la réponse du logiciel.
Opération principale
Mesurer, démarrer, arrêter, maintenir, mettre à zéro, atteindre une plage, enregistrer ou toute autre action de routine nécessite un emplacement stable, une étiquette forte, une cible adéquate et une réponse sans équivoque.
Numérique et navigation
L'ordre des nombres, la décimale, le signe, l'unité, les flèches, la saisie, l'échappement et la correction doivent correspondre au flux de l'écran et prendre en charge une saisie rapide sans pressions adjacentes accidentelles.
Mode et fonctions secondaires
Les fonctions décalées, les changements de canal, les menus et les touches programmables nécessitent un retour de mode visible. La couleur à elle seule ne devrait pas suffire à faire toute la distinction.
Installation et service
Les fonctions d'étalonnage, de réinitialisation, de communication, de test ou de réglage protégé appartiennent à un chemin d'accès délibéré pris en charge par le micrologiciel et la politique de service de l'instrument.
- utilisateurs nommés, gants, main dominante, portée, position de visualisation et technique de presse
- centre de la clé, taille de la cible, espacement, gaufrage, géométrie du dôme, support et force d'actionnement
- confirmation tactile, visuelle, sonore et logicielle pour chaque état de fonctionnement
- séquences haute fréquence, entrée simultanée ou maintenue, anti-rebond, verrouillage et récupération d'erreur
Choisir la technologie de circuit selon la densité et l'encombrement
Le visage peut paraître identique sur différents réseaux électriques. Le choix utile suit la densité des traces, l'itinéraire final, les composants, le support, le connecteur, l'alimentation, le blindage, l'assemblage, le service et le volume de production.
Circuit imprimé PET
Un circuit imprimé discret peut convenir à des matrices de touches basse tension simples et à des queues compactes. Validez la disposition des traces, la ventilation des entretoises, la géométrie des contacts, la nappe flexible, la terminaison, les limites environnementales et les vérifications électriques pour la conception réelle.
Circuit FPC en cuivre
Le FPC en cuivre prend en charge un routage plus fin et différentes options d'interconnexion lorsque la densité ou l'emballage l'exigent. Définissez le cuivre, le revêtement, le raidisseur, les zones de pliage, le connecteur, le blindage, le mouvement de l'assemblage et si un pli est statique ou dynamique.
Clavier à support PCB
Un PCB rigide peut supporter des dômes, des LED, des composants, des connecteurs et la zone clé tout en simplifiant la fixation à l'électronique de l'instrument. L'épaisseur de la carte, les éléments de protection des composants, les fixations, le support d'écran et la pile du boîtier font partie du déverrouillage du clavier.
Assemblage IHM intégré
Un clavier à membrane peut être fourni avec un recouvrement, un circuit, un PCB ou un FPC, des LED, une fenêtre d'affichage, un support, un connecteur, un joint ou un boîtier lorsque les limites de l'interface et la responsabilité des tests sont explicitement divisées.
Envoyez le package actuel avec les décisions ouvertes marquées pour un examen du clavier d’instrumentation.
Intégrer le cheminement de la nappe flexible à la conception mécanique
Une nappe flexible qui fonctionne sur un dessin plat peut être endommagée, coincée, inversée ou mal connectée lors de l'assemblage. L'itinéraire libéré commence au bord du clavier et se termine à une interconnexion restreinte et réparable.
- 01
Position de sortie
Choisissez une sortie de bord ou encastrée autour des touches actives, des fenêtres, du routage du circuit, du périmètre, des emplacements du boîtier, de la couverture du cadre et de la direction de l'assemblage.
- 02
Itinéraire de virage statique
Définissez l'emplacement du pliage, le rayon, l'orientation, la méthode de formage, le dégagement et le support à partir de la construction du circuit sélectionné et du dessin du fournisseur.
- 03
Interface du connecteur
Famille de connecteurs de libération, côté contact, pas, nombre de broches, référence de la broche un, sens d'insertion, verrouillage, cycles d'accouplement et emplacement de la carte.
- 04
Raidisseur et retenue
Définissez la géométrie du raidisseur, le support de transition, le soulagement de traction, la rétention du harnais et le dégagement des arêtes vives, de la chaleur, des ventilateurs, des charnières, des fixations et des outils d'entretien.
- 05
Accès à l'assemblage
Retrait de la doublure du document, placement du clavier, insertion de la nappe flexible, fermeture du connecteur, confirmation visuelle, limite de retouche et dispositif ou donnée utilisé par la production.
- 06
Limite du service
Décidez si le clavier, le panneau avant, le câble ou l'IHM est remplaçable et évitez qu'une procédure de maintenance ne fasse plier de manière répétée une nappe flexible conçue pour une installation statique.
Séparez la protection de l’interface des déclarations de mesure
Un clavier à membrane peut inclure des circuits de blindage et contrôlés, mais la précision et l'immunité de l'instrument émergent de l'ensemble de l'électronique, du boîtier, de la mise à la terre, du micrologiciel, de la disposition et du plan de validation.
La limite du composant fait partie de la spécification.
- 01
Chemin ESD
Définissez les points de décharge, le type de blindage, la couverture, le dégagement des bords, la languette ou la nappe flexible de mise à la terre, l'emplacement d'accouplement, la relation entre l'enceinte et la méthode de test de l'instrument complet.
- 02
Limite EMI et RFI
Indiquez la source suspectée, la fréquence ou l'état de fonctionnement, le tracé du blindage et du câble, la référence à la terre, les circuits à proximité, l'ouverture de l'écran et les critères d'acceptation du système.
- 03
Analyse des clés et anti-rebond
Le clavier fournit des contacts et un brochage ; l'électronique de l'instrument et le micrologiciel possèdent leur propre balayage, tractions, anti-rebond, appui long, entrée simultanée, comportement de réveil et gestion des défauts.
- 04
Mesure et étalonnage
L'OEM possède les déclarations d'excitation des capteurs, de chemin analogique, de références, de conversion, d'algorithmes, d'étalonnage, d'incertitude, de traçabilité et d'exactitude. La production de claviers n'établit pas ces résultats.
- 05
Vérification du système
Testez le clavier destiné à la production dans l'instrument alimenté complet dans les états normal, de panne, de communication, environnemental, ESD/EMC si nécessaire et de récupération à l'aide des critères d'acceptation OEM.
Valider l'instrument assemblé, pas seulement le clavier seul
Une pièce détachée confirme l'illustration et la commutation de base. Il ne peut pas confirmer la lisibilité de l'affichage, l'alignement du cadre, la prise en charge des touches, le dégagement arrière, la mise à la terre, les commentaires du micrologiciel, l'accès aux connecteurs ou la tâche complète.
- 01
États visuels
Inspectez les états non alimentés, de démarrage, normaux, en attente, d'entrée, d'alerte, de communication, de service et sombres ou lumineux avec l'écran réel, les LED, le cadre et les positions de visualisation.
- 02
Tâches de l'opérateur
Effectuez les séquences les plus fréquentes et les plus lourdes de conséquences avec les utilisateurs prévus, les gants, la position des mains, les commentaires, le timing, la récupération des erreurs et les fonctions protégées.
- 03
Ajustement mécanique et électrique
Vérifiez le support du boîtier, l'adhésif, l'alignement de la fenêtre, le chemin de nappe flexible, le connecteur, le serre-câble, le chemin de terre, l'accès aux câbles, la séquence d'assemblage et le mouvement d'entretien.
- 04
Preuves de validation
Enregistrez les illustrations, les matériaux, la carte des touches, le brochage, la référence d'affichage, les états d'éclairage, les dimensions, le tracé du circuit, les limites de test, l'échantillon approuvé, la révision et la validation du système appartenant au fabricant OEM.
Preuve de production liée à la révision de l'instrument
JASPER construit le clavier libéré ou l'ensemble d'interface convenu et enregistre les contrôles nommés par son dessin et son plan de contrôle. Les preuves restent liées à l'illustration, au circuit, à la configuration des touches, au connecteur, à l'option et à la révision corrects.
- Identité
- Illustrations publiées, matériaux, dimensions, circuit maître, plan des touches, brochage, connecteur, variante, révision et échantillon approuvé.
- Apparence
- Imprimez l'enregistrement, les légendes, la finition, les fenêtres, les indicateurs, la référence de couleur, les découpes, le gaufrage et l'état d'assemblage lorsque spécifié.
- Électrique
- Continuité définie par le projet, ouverture/court-circuit, configuration des touches, contact, polarité ou fonction de la LED, nappe flexible, connecteur et autres vérifications convenues.
- Mécanique
- Contour, références, emplacement des fenêtres et des clés, nappe flexible et raidisseur, état de l'adhésif, alignement du stratifié et protection de l'emballage.
L'OEM de l'instrument reste responsable de l'utilisation prévue, du flux de travail de l'utilisateur, de la méthode de mesure, de l'étalonnage, de la précision, de l'incertitude, de la conception du capteur et de l'analogique, du logiciel, de la sécurité, des performances des systèmes CEM et ESD, de l'évaluation environnementale, de la certification du produit complet, de la politique de service et de la validation de l'instrument fini.
Adapter la solution d'interface à l'ensemble de l'instrument
Options de produit
Dispositions de touches personnalisées, retour tactile ou non tactile, légendes imprimées, fenêtres, queues, connecteurs et inspection définie par le projet.
Routages de circuits rigides ou flexibles pour une interconnexion dense, des composants, un support, un blindage et une intégration de boîtier.
Indicateurs, icônes lumineuses, guides de lumière, états de front mort, masquage, diffusion et approbation des échantillons alimentés.
Clavier, fenêtre d'affichage, PCB ou FPC, support, connecteur, joint et assemblage convenu ou étendue de test fonctionnel.
Ressources techniques
Examinez les entrées de superposition, de touches, de fenêtres, de circuit, d'adhésif, de nappe flexible, de connecteur et de boîtier avant la publication.
Définissez les LED, les guides de lumière, la diffusion, le masquage par front mort, la luminosité, les fuites et les états d'alimentation correspondants.
Coordonner la sortie, le coude, le raidisseur, le connecteur, le côté contact, le soulagement de traction, l'assemblage et l'itinéraire de service.
Dessins d'emballage, illustrations, plan des touches, brochage, affichage, matériaux, environnement, quantité et preuves d'approbation.
Envoyer le package d'interface de l'instrument
Une citation utile montre comment l'opérateur utilise l'instrument et comment le clavier s'adapte à son affichage, son boîtier, son électronique et son plan de déclenchement. Marquez les décisions ouvertes plutôt que de les deviner dans le dessin.
Ouvrir le formulaire pour clavier d'instrument- 01type d'instrument, utilisateurs, tâches opérationnelles, fréquence clé, fonctions protégées, gants, position de visualisation et environnement
- 02dessins du panneau avant, du cadre, de l'écran, de la zone active, du boîtier, du montage, du support, de la découpe, du dégagement et de l'assemblage
- 03carte des touches, réponse tactile ou non tactile, force cible, gaufrage, retour, LED, rétroéclairage et états de fonctionnement
- 04film de superposition, finition, illustration, référence de couleur, légendes, unités, langue, fenêtres, teinte, front mort et variantes
- 05Préférence PET, FPC cuivre ou PCB ; schéma, matrice, brochage, limites électriques, blindage et concept de mise à la terre
- 06sortie de nappe flexible, longueur, itinéraire de courbure, raidisseur, connecteur, pas, côté contact, loquet, position de la carte et accès de service
- 07quantité du prototype, estimation annuelle par variante, date limite d'échantillonnage, plan de qualification, dossiers d'inspection, étiquetage et emballage
FAQ sur les claviers à membrane pour instruments de mesure
Qu'est-ce qui rend un clavier à membrane adapté aux instruments de test et de mesure ?
Un clavier d'instrumentation approprié est conçu en fonction du flux de travail réel de l'opérateur, de l'affichage, de la fréquence des touches, du retour tactile ou visuel, du circuit, de la nappe flexible, du connecteur, du support du boîtier, de l'environnement et du plan d'inspection. La même illustration avant peut fonctionner différemment lorsque l'espace d'affichage, la prise en charge des touches, la réponse du micrologiciel ou l'itinéraire final changent. L'approbation utilise donc un échantillon installé en vue de la production.
Un clavier à membrane d'instrument doit-il utiliser des touches tactiles ou non tactiles ?
Utilisez les touches tactiles lorsque la confirmation physique facilite les entrées fréquentes, le travail avec des gants, le fonctionnement des yeux sur l'écran ou les commandes consécutives. Les zones non tactiles peuvent convenir à de grandes cibles ou à des instruments fournissant un retour visuel ou sonore immédiat. Des panneaux mixtes sont possibles. Communiquez la décision avec les utilisateurs prévus, la surface de support, la construction du dôme ou du contact, la force, la rétroaction et les tests de tâches représentatives.
Comment définir une fenêtre d'affichage sur un clavier à membrane ?
Spécifiez la zone active d'affichage, la bordure inactive, le chevauchement du cadre, l'espace de visualisation, la finition de superposition, la zone transparente ou teintée, la limite adhésive, la découpe, les données d'enregistrement, les angles de vision, la lumière ambiante, la luminosité sous tension, les indicateurs, les limites de fuite et les états d'acceptation. Approuvez-le avec l'affichage, l'écran du micrologiciel, le cadre, les LED et le boîtier prévus plutôt qu'à partir d'une seule illustration PDF.
Quand un clavier d'instrumentation doit-il utiliser du PET, du FPC en cuivre ou un support PCB ?
Le PET imprimé convient à de nombreuses matrices de commutateurs à profil bas. Le FPC en cuivre peut prendre en charge un routage plus fin et différents besoins en matière de connecteurs ou d'emballage. Un support PCB peut ajouter de la rigidité, des dômes, des composants, des LED et une interconnexion directe. Choisissez parmi la densité de trace, les limites électriques, le tracé des courbures, le support, les composants exclus, le connecteur, le blindage, l'assemblage, le service, le volume et l'architecture électronique OEM.
Le blindage ESD du clavier à membrane peut-il protéger la précision des mesures ?
Une couche de protection peut contribuer à un chemin de décharge défini, mais elle n'établit pas en elle-même l'immunité de l'instrument ou la précision des mesures. La couverture, le dégagement des bords, la mise à la terre, la nappe flexible, le connecteur, l'ouverture de l'écran, le boîtier, la disposition du circuit imprimé, les câbles, le micrologiciel, la conception analogique et la méthode de test complète sont tous importants. L'OEM de l'instrument valide l'ESD, l'EMC, l'intégrité du signal, l'étalonnage, l'incertitude et la précision.
Quels fichiers sont nécessaires pour proposer un clavier à membrane d'instrumentation personnalisé ?
Envoyez le dessin du panneau avant et du boîtier, l'illustration, la zone active d'affichage, la carte des touches, les exigences tactiles, le circuit ou le brochage, la sortie et l'itinéraire de la nappe flexible, le connecteur, le matériau et la finition, les fenêtres, les LED ou le rétroéclairage, le concept de blindage, l'environnement d'exploitation, la quantité d'échantillon, la quantité annuelle par variante, le calendrier cible et les exigences de qualification ou d'inspection. Les premières décisions CAD et les décisions ouvertes marquées peuvent être révisées.
