産業用操作パネル向けメンブレンスイッチ

長時間のシフトでは、起動、一時停止、ジョグ運転、レシピ選択、異常復旧を繰り返します。限られたパネル面には、手袋操作、フィルム粉じん、製品残渣、清掃、近接する非常停止機器への配慮が必要です。

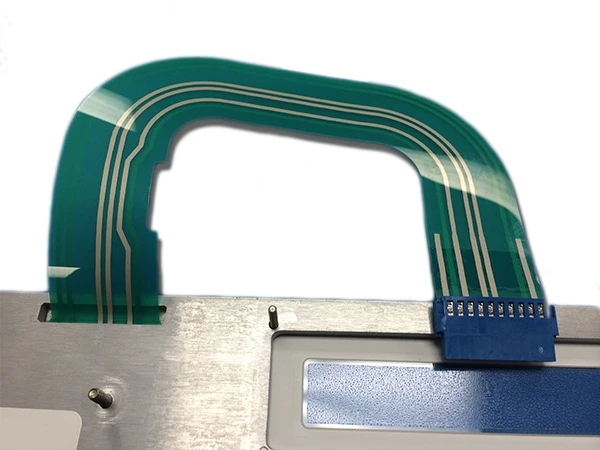

日常操作のナビゲーションを段取り・復旧操作から分離します。触って分かるキー位置、裏面印刷による耐久表示、適切なキー間隔を採用し、フレキシブルテールは扉のヒンジや保守部品を横切らない経路にします。

実装したパネルを使い、実際の手袋と機械照明の下で通常生産、段取り替え、清掃、代表的な異常復旧を実行します。

クーラントミスト、油、金属粉、手袋、振動、鋭利な切りくず、頻繁な拭き取りが、表面、端部、筐体との接合部に影響します。保守時にはパネル裏側のケーブルも動かされます。

表示文字と窓部を指定流体から保護し、端部に切りくずがたまらない形状とします。シールドと接地は制御設計者と決め、フレキシブルテールは可動曲げ部の外側で固定します。

合意した流体、異物、清掃、振動、保守動作の試験後に、外観、接着、キー応答、窓部、テール固定、電気機能を確認します。

湿気、結露、飛まつ、処理薬品、細い表示窓、屋外や機械室への設置により、密閉されて見える表面にも複数の浸入経路が生じます。

液体と薬品の負荷をゾーンごとに定義し、外周とテール引出部を筐体と一体で封止します。表示の視認性を維持し、コネクターは指定された保護区域内に配置します。

実際の取付方向で、窓部、端部、ケーブル入口、排水、点灯表示、負荷試験後の内部確認基準まで含めて評価します。

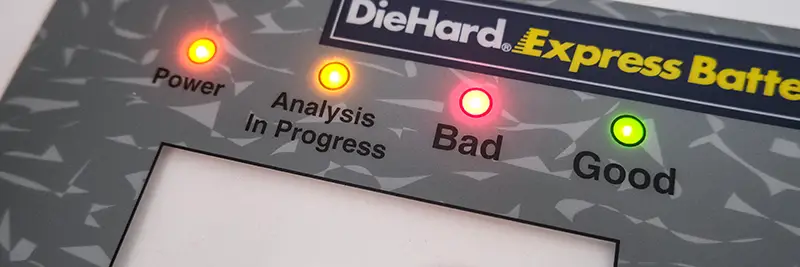

状態表示、明所・暗所での視認性、電気ノイズ、接地された金属部、温度サイクル、保守スペース、通電状態での作業手順がフロントパネル設計を左右します。

表示の意味、バックライト、遮光、回路間隔、シールド終端、接地の責任範囲、テール長、コネクター位置をキャビネット全体の電気設計と整合させます。

組み立てたキャビネットで消灯、通電、警報、サービスの各状態を確認します。電気安全とEMCの検証はシステムインテグレーターの評価計画に含めます。

高密度の表示文字、表示窓、頻繁な数値入力、状態LED、低荷重での繰り返し操作、計測ケーブルを小さな前面にまとめます。

実際の操作距離と筐体構造を基に、文字の読みやすさ、窓の基準位置、キーピッチ、作動荷重、LED位置、回路配線、コネクター向きを決めます。

想定する角度から通電中の表示、インジケーター、表示文字、キー応答を比較し、組付け後とケーブル保守後にも寸法・機能確認を繰り返します。

操作者はコントローラーを手に持ち、厚手の手袋を着け、設備とともに移動し、ケーブルを引っ張ったりペンダントを落としたりする場合があります。粉じん、衝撃、変化する照明も考慮します。

大きく離したキー、明確な触覚位置、保護された表示、十分に支持された前面、管理されたケーブルまたはテールのストレインリリーフを採用し、影響の大きい操作を筐体上で明確に分けます。

設備メーカーが定めた代表的な持ち方、手袋、ケーブル動作、取扱い、清掃、視認条件で、実装または携帯状態のコントローラーを確認します。
