伝導性のゴム製キーパッド
カーボン ピルか別の承認済みアクチュエーターおよびPCB、FPC、ペット、またはメンブレン回路のための接触ルートが付いている形成されたキー。
お問い合わせ コンタクトジオメトリ、ランディングオーバーラップ、抵抗証拠、フォースカーブ、およびクリーンスイッチングドライブがプロジェクトを駆動するときは、ここから始まります。
導電性ゴムキーパッドを見る曲げられたOEMのキーパッドの製造業

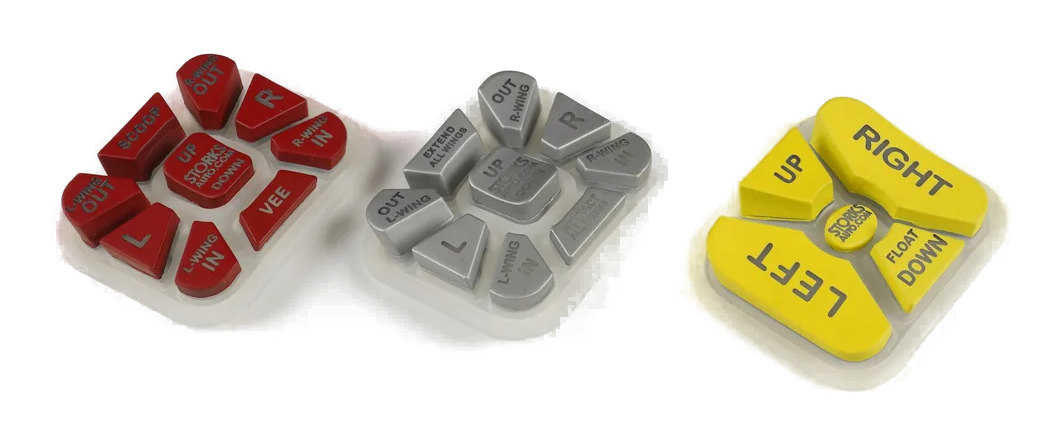

OEM制御のためのカスタムシリコーン ゴムのキーパッド
カスタムシリコンゴムキーパッドは、主要な幾何学、リターン行動、導電性接触、凡例、照明、PCBランディング、エンクロージャサポート、および生産証拠が1つのインストール制御として機能しなければならない成形された入力面です。
4製品ルート導電性、バックライト、レーザーエッチング、および組み立てられたキーパッド
1つの機械システムキーキャップ、ウェブ、旅行、リターン、ストップ、エンクロージャサポート
1つの電気道接触、PCBまたはFPCの着陸、コネクターおよびテスト証拠
シリコーンゴムキーパッド製品
依然として閉鎖する必要があるエンジニアリングの決定によってすべての4つの製品ルートを比較します。
バックライト付きシリコーンゴムキーパッド
半透明または選択したベースシリコン、不透明カラーシステム、LEDパス、表示文字の窓、拡散、およびライトブロック。
お問い合わせ 通電時および非通電時出現が実質LED、PCB、ハウジングおよび眺めの状態と承認されなければならないときここに始めて下さい。
バックライト付きシリコーンゴムキーパッドを見る
レーザーエッチングされたシリコーンのキーパッド
対照、照らされた記号およびプロジェクト定義された摩耗の地帯のための制御されたレーザーの開いた表示文字の上塗を施してある形成されたキー。
お問い合わせ アートワーク、コーティング、レーザーの入り口、バックライト伝達および凡例の保持が一緒に承認されなければならないときここに始めて下さい。
レーザーエッチングされたシリコーンのキーパッドを見る
シリコーンのキーパッドのアセンブリ
キーパッド、PCBまたはFPC、LED、コネクタ、スペーサー、キャリア、エンクロージャインターフェイス、および1つの供給されたモジュールの機能点検。
お問い合わせ 別のゴム、回路、照明、アセンブリの製造者の代りに1つの責任がある取付けられた積み重ねを必要とすればここに始めて下さい。
シリコーンのキーパッドのアセンブリを見て下さい成型されたキーは働くキーパッドの1部分だけです
シリコーンゴムキーパッドは、成形エラストマージオメトリを使用して、オペレータの指を見つけ、定義されたパスを移動し、連絡先またはスイッチを作動させ、リリース後に戻します。 その目に見えるキートップは、連絡先のランド、キーボトム、または住宅がWebをサポートする方法を証明しません。
製造リリースは、キーパッドの図面をPCBまたは回路、エンクロージャモデル、表示文字のアートワーク、照明計画、スペーサーと粘着スタック、初回品、および試験方法に接続する必要があります。 それはゴムマットを購入し、制御されたOEMインターフェイスを購入することの違いです。
フロントが薄くて平らに残る必要があるときにメンブレンキーパッドを使用してください。 ジオメトリ、成形された旅行、指の位置、エラストマーシール機能、またはPCBおよびハウジングとの統合がよりよく合うときシリコーンを使用して下さい。
カスタムシリコーン ゴムのキーパッドが適する条件:
- 上げられたか、または彫刻されたキーはオペレータが接触によって制御を見つけるのを助けます
- デザインは、フラットオーバーレイではなく、成形された旅行とリターンの動作を必要とします
- 導電性接触、凡例、照明、回路、ハウジングをまとめて検討することができます
- OEMは緩い形成されたキーパッドの代りに取付けられたサンプルを承認できます
未解決のエンジニアリングリスクでルートを選択
4つのルートは重なる可能性があります。 最も困難なオープンな決定を所有するページを選択し、供給されたスコープが金型キーパッドで停止するか、テストされたアセンブリを続行するかを確認します。
| 製品ルート | プライマリバイヤーの質問 | 承認する証拠 |
|---|---|---|
| 導電性ゴムキーパッド | 許容、汚染、および設置された圧縮の後で意図した回路を閉じるすべてのキーは含まれていますか。 | キーパッドおよび回路のデッサン、接触の重複、力のカーブ、抵抗方法および作動させたサンプル |
| バックライト付きシリコーンキーパッド | 動力を与えられた制御は熱い点、端の輝き、または交差照明なしで読解可能なまましますか。 | アートワーク、色サンプル、LEDおよびPCBのレイアウト、光学サンプル、眺めの状態およびエンクロージャ |
| レーザーエッチングされたシリコーンのキーパッド | 開いた凡例は承認された形、対照、伝達、表面および摩耗の行動を持っていますか。 | ベクトルアートワーク、コーティングの積み重ね、レーザー サンプル、照明状態、摩耗の地帯、洗剤および保持されたマスター |
| シリコーンのキーパッドのアセンブリ | 誰がアライメント、スタック高さ、コネクタ、照明、シーリングインターフェイス、および最終機能を所有していますか? | アセンブリ デッサン、材料、テスト プラン、取付けられた初回品、包装および変更制御 |
KEY FEELはGEOMETRYです
力、旅行、リターン、Web幾何学は一緒に調整する必要があります
主要なサイズ、ウェブプロファイル、旅行パス、サポート、停止、材料、温度、測定方法のない力のターゲットは不完全です。 緩いキーパッドがデッサンに一致してもエンクロージャは結果を変えることができます。
- 測定ポイント、速度、インストールされたサポート、および調節の状態を定義して下さい
- ウェブを拘束する可能性のある近隣のキーと住宅の肋骨のレビュー
- 堅く停止かハウジング ボトムの行動からの別の接触閉鎖
- 目的のアセンブリのリターンおよびキー・ツー・キーの一貫性を承認して下さい
コンタクトと認証
接触は許容スタックの移動の後で回路に着陸しなければなりません
カーボン ピル、伝導性のコーティング、金属のドーム、または非伝導性のアクチュエーターは別の電気および蝕知問題を解決します。 選択された接触ルートは十分な着陸区域および鋳造物、板、スペーサーおよびエンクロージャの許容の後で回路への定義された道が含まれている必要があります。
- 接触タイプ、幾何学、位置、オリエンテーションおよび置換規則を解放して下さい
- PCB か回路パッド パターン、終わり、汚染およびクリーニング制御を見直して下さい
- 閉鎖、overtravel、抵抗、導通およびテスト治具の行動を定義して下さい
- 目で部品を集中するのではなく、インストールされたダムパスを調べる
カラー、レジェンズ、ライト
アートワーク、コーティング、レーザーの入り口およびLEDsの形態1光学システム
キーは日光で正しく見え、照らされたとき失敗するか、または暗室できれいに見え、無電力のとき対照を失うことができます。 表面色、コーティングの不透明、凡例方法、ライン幅、LEDの場所、拡散、ライト ブロック、洗剤および摩耗地帯は一緒にサンプルされるべきです。
- 名前付き表示条件の下で動力を与えられた、動力を与えられた出現を承認して下さい
- 表示文字のアートワーク、スケール、位置合わせ、色および修正を制御して下さい
- 障壁、肋骨、スペーサ色およびハウジングの幾何学を使用して軽い漏出を管理します
- 完全な印刷物、レーザー、コーティングおよびクリーニングの積み重ねを修飾して下さい
INSTALLEDのトラック
PCB、FPC、エンクロージャ、堅い停止およびシーリングは最終的な結果を決めます
緩いキーパッドは、インストールされた製品がキーをバインドし、連絡先をシフトし、軽い漏れを作成したり、圧縮を変更しながら、外観と基本的な感触チェックを渡すことができます。 制御されたプロダクトは実質回路およびエンクロージャの境界の中のキーパッドです。
- 金型ジオメトリが凍結する前にエンクロージャと回路モデルを共有
- 特徴、サポート、圧縮、停止、コネクター パスおよびサービスの位置を定義して下さい
- 名前付き露出およびテストが付いているアセンブリ結果としてシーリングを扱います
- 取付けられた初回品の適合、キー操作感、接触、照明および取り外しを承認して下さい
ツール、アートワーク、回路、インストールされたサンプルを一緒にリリース
オペレータと義務を定義する
記録のキーの使用、手袋、環境、クリーニング、照明、予想されるインターフェイスおよび非交渉可能な条件。
機械的スタックを閉じる
主要な幾何学、網、旅行道、リターン、堅い停止、ハウジング サポート、回路高さおよび許容のdatumsを一直線に並べて下さい。
接触およびグラフィックを閉めて下さい
解放の接触ルート、PCBの着陸、アートワーク、色、コーティング、凡例、照明、コネクターおよびテスト ポイント。
インストールされた初回品を承認する
出現、キー操作感、接触、ライト、適合、圧縮およびサービス アクセスのための実質のエンクロージャのキーパッドを点検して下さい。
生産変更の制御
承認された材料、用具の修正、アートワーク、回路、プロセス、点検、包装およびrequalificationの制動機を締めて下さい。
カスタムシリコーン ゴムのキーパッドが合うところ
共通の条件は機械、電気、光学および取付けられた境界が一緒に承認することができる形成されたオペレータ インターフェイスです。
産業制御
機械パネル、手持ち型制御、試験装置および分野の器械のための上げられたキー。
医学および実験室装置
クリーニング、手袋の使用、凡例、回路、エンクロージャおよび証拠のまわりで確認される形成された制御。
交通機関インターフェイス
座席、コンソール、サービス、リモート、およびプロジェクト定義された環境および照明の専門車両制御。
海洋および屋外の制御
成形されたエッジ、エンクロージャ、コネクタ、および露出がインストールされたシステムとして見直しられているキーパッド。
家電・機器
蝕知は色、記号、照明および繰り返された使用のための回路の統合と制御を形成しました。
セキュリティとアクセス製品
PINパッド、リモート、アラーム、およびキーの位置、摩耗、湿気および可視性の問題があるコントローラー。
キーパッド、回路、およびエンクロージャ情報を一緒に送って下さい
初期ファイルは完了する必要はありません。 レイアウト、エンクロージャモデル、回路イメージ、凡例のアートワーク、および使用環境に関する注意は、有用なエンジニアリングレビューを始めるのに十分である。
- キーパッドの輪郭、2Dデッサン、3Dモデル、サンプル写真、または設置された概念
- キーカウント、帽子の幾何学、ピッチ、旅行方向、感じのターゲットおよびハード ストップの概念
- 接触方法、PCBかFPCの着陸、ピンアウト、コネクターおよび電気テスト条件
- アートワーク、色、表示文字の方法、通電時および非通電時出現および照明計画
- エンクロージャ材料、サポート、機能の配置、圧縮、シーリングおよびサービス ルート
- 環境、クリーナー、手袋、ウェアゾーン、サンプル数量、年間ボリューム、および承認証拠
シリコーンゴムキーパッドFAQ
シリコーンゴムキーパッドとは?
これは、キーキャップとウェブがPCB、FPC、PET、メンブレン、または他のスイッチインターフェースに対するアクチュエータや導電性接触を動かす成形エラストマー入力部です。 ワーキング・プロダクトはまた回路、エンクロージャ サポート、表示文字、照明および取付けられた積み重ねによって決まります。
どのように我々はシリコーンゴムキーパッドメーカーを選ぶのですか?
サプライヤーが主要な幾何学、接触およびPCBの着陸、アートワーク、コーティング、照明、工具細工、取付けられた初回品、テスト証拠、修正制御および隣接した部品のための責任をいかに比較して下さい。 モールドクォートだけでは、これらのインターフェイスを閉じません。
カスタムシリコンゴムキーパッドにはPCBとLEDが含まれていますか?
はい、プロジェクトスコープがキーパッド、回路、LED、コネクタ、スペーサー、キャリア、エンクロージャーインターフェイス、機能テスト、包装および変更制御を定義するとき。 シリコンキーパッドアセンブリページは、統合されたルートを所有しています。
図面にどのような値が含まれている必要がありますか?
完成した幾何学、 datums、接触の場所、回路関係、ターゲット キーの行動、アートワーク、色、コーティング、照明、環境、点検および設置された状態を含んで下さい。 一般的なカタログの仮定ではなく、プロジェクト固有の値とテストメソッドを使用します。
シリコーンのキーパッドかメンブレンのキーパッドを選ぶべきですか。
ジオメトリ、成形された旅行、指の位置、エラストマーのエッジ、またはPCBおよびハウジングドライブと統合するときにシリコンを選択します。 薄く平らな表面、印刷された前部グラフィックおよびより控えめな密封された積み重ね問題のときメンブレンのキーパッドを選んで下さい。
シリコーンのキーパッドの設計資源
リリースをツーリングする前に、実際の回路とエンクロージャでキーパッドを確認します。
JASPERは、成形幾何学、連絡先、アートワーク、照明、PCBまたはFPC、エンクロージャ、サンプル証拠、および生産制御を1つのカスタムシリコンキーパッドプロジェクトとして確認することができます。
