メンブレンスイッチHMIアセンブリ
薄板にされたメンブレン制御前部は承認済み回路、表示器または表示区域、後部サポート、相互接続およびコネクターと組み立てました。
お問い合わせ 密封された低プロファイル入力が、緩いメンブレンスイッチではなく、マウントされたオペレータモジュールとして到着しなければならないときにそれを選択します。
メンブレンスイッチHMIアセンブリを見るREADY-TO-INSTALLオペレータインターフェイス
OEM装置のためのカスタムHMIのパネル アセンブリ
カスタムHMIパネルアセンブリは、入力デバイス、ディスプレイまたはウィンドウ、PCBまたはFPC、内部相互接続、コネクタ、キャリア、ガスケット、取り付け機能、およびプロジェクトが1つのサプライヤーに割り当てる確認と、リリースされたオペレータの正面を組み合わせます。 スコープは、想定されたマシンではなく、書面による顧客の手渡で終了します。
6つのアセンブリ ルートメンブレン、静電容量式、シリコーン、ディスプレイ、PCBまたはFPC、エンクロージャ取付けられた前部
ワンリリースハンドオフ土台の datums、コネクターの状態、供給された部品、テスト証拠および包装
ツーリング前のスコープ物理的なアセンブリ、電子工学、表示、ソフトウェア、エンクロージャおよびシステム所有権は分けました
HMIアセンブリ製品
入力技術でルートを選択し、所有権、電子境界、マウント状態を表示し、あなたのチームは1つのサプライヤーがリリースしたいと宣言します。
サプライズ
静電容量式タッチHMIアセンブリ
名前付けされた表示、インターフェイス電子工学、キャリア、相互接続、コネクターおよびアセンブリ点検と統合される静電容量式オペレータ前部。
お問い合わせ 供給境界が接触センサーおよび装飾的な前部表面を越えて伸びなければならないときそれを選んで下さい。
静電容量式タッチHMIアセンブリを見る
サプライズ
シリコーンのキーパッドHMIアセンブリ
形成されたシリコーン、PCBの接触、照明または表示区域、キャリアおよびエンクロージャの handoff を結合する上げられたキー オペレータ インターフェイス。
お問い合わせ 触覚キーの旅行と、より広いフロントパネルモジュールを一緒にリリースする必要があります。
シリコンキーパッドHMIアセンブリを見る
サプライズ
ディスプレイ統合型HMIアセンブリ
ディスプレイモジュール、ウィンドウジオメトリ、マウント、相互接続、清潔感、合意されたビジュアルチェックが1つのビルドを共有するフロントパネルアセンブリ。
お問い合わせ ディスプレイ自体が供給され、制御されるとき、単にフロントパネルの明確な開き。
表示統合型HMIアセンブリを見る
サプライズ

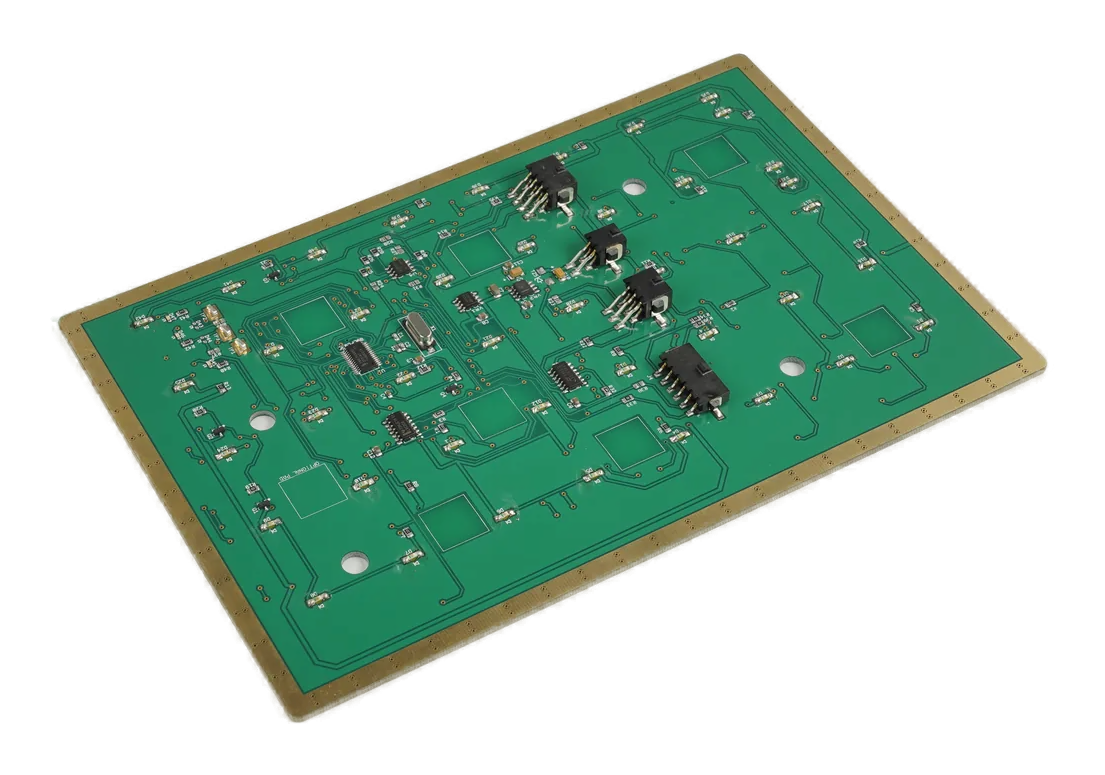

PCBおよびFPC HMIアセンブリ
電子制御アセンブリは前部入力、堅く、フレキシブル回路、部品、コネクター、テスト アクセスおよび土台を調整します。
お問い合わせ ボードとフレックスの統合が1つの入力技術以上の顧客ハンドオフを定義するときにそれを選択します。
PCBおよびFPC HMIアセンブリを見る
サプライズ
フロントパネル HMIアセンブリ
承認済み斜面かキャリア、制御、表示または表示器、ガスケット、留め具、後部アセンブリおよびケーブルの出口が付いているエンクロージャ取付けられたオペレータ パネル。
お問い合わせ 顧客がキャビネット、PLC、ソフトウェアおよび機械責任を維持している間1つの合う前部モジュールを望むときそれを選んで下さい。
フロントパネルを見る HMIアセンブリHMIアセンブリは管理された顧客のHandoffです
実用的なプロダクトはアセンブリがインテグレータに達する州です。 その状態は保護された化粧品の表面、設置された入力層、表示または表示関係、内部回路、後部キャリア、キーを付けられたコネクター、土台ハードウェア、ラベルおよび生産の記録を含むかもしれません。
デッサンが完全な一見のパネルを示したが、引用語句は表示、コントローラー板、ファームウェア ファイル、ガスケット、馬具、締める物、テスト治具、または保護包装を供給する誰を言う決して失敗します。 マテリアルおよび責任行列の請求書は、同じ境界線を運ぶ必要があります。
JASPERは、合意された物理的および電気的アセンブリを所有することができます。 PLC プログラミング、SCADA 開発、ブランドターミナルの取り替え、機械配線、キャビネットの証明、安全論理および完全装置検証は承認済みプロジェクトの名前がそれらに個人的にそれらとなければスコープの外で残ります。
カスタムHMIのパネル アセンブリが適する条件:
- 複数のインターフェイス部品は1つの供給されたモジュールとして登録され、リビジョン制御されなければなりません
- 顧客は最終的な装置の統合の前に少数の製造者の handoffs を望みます
- 土台のdatums、コネクターの状態、テスト境界および包装は生産の前に定義することができます
- OEMはホストの電子工学、ソフトウェア、エンクロージャ、機械および規制の検証のための明確な計画を保ちます
Hardestの統合境界線でHMIルートを選択します
フロントは複数の技術を組み合わせる場合があります。 未解決のハンドオフを所有するルートで始まり、アセンブリ図面に含まれるすべてのアイテムをリストします。
| 組立ルート | 主な所有権 | リリースの証拠 |
|---|---|---|
| メンブレンスイッチ HMI | 薄板にされた前部入力、回路、表示または表示器区域、後部サポート、コネクターおよび取付けられた handoff | アセンブリ積み重ね、テールおよびコネクター、土台のdatums、継続および入力点検、取付けられたサンプル |
| 静電容量式タッチ HMI | 静電容量式前部プラスは表示、インターフェイス電子工学、キャリア、相互接続およびアセンブリ行動に名前を付けました | 接触地図、表示およびグランドの関係、コントローラーの境界、ホスト インターフェイス、取付けられた州の検討 |
| シリコーンのキーパッドHMI | 形成されたキーマット、PCBの接触、照明、表示区域、キャリア、コネクターおよびエンクロージャは合います | 主力および旅行ターゲット、PCBの地図、光学状態、機械サポート、組み立てられたサンプル |
| ディスプレイ統合HMI | 供給された表示モジュール、前部窓、ブラケット、結合するか、または保持、ケーブルおよび視覚受け入れ | 表示モデル、観覧および活動的な区域、土台、力およびデータ ハンドオフ、清潔な標準 |
| PCBおよびFPC HMI | 堅く、フレキシブル電子工学、前部制御、部品、コネクター、テスト アクセスおよび機械サポート | Schematicsおよびファイル、BOMのインターフェイス制御、プログラミングの境界、治具および出力レコード |
| フロントパネル HMI | エンクロージャ取付けられた斜面かキャリア、制御、表示または表示器、シーリング、締める物、後部アセンブリおよびケーブルの出口 | パネルの切断、datums、圧縮の計画、後部クリアランス、コネクターの状態、適合および機能治具 |
物理スタック
フロント・サーフェスからリア・キャリアまでの許容チェーンを解放
オーバーレイエッジ、キーの開口部、ディスプレイ位置、粘着厚さ、ガスケット圧縮、PCBサポート、スタッド、ファスナー、エンクロージャダムは、アセンブリ全体に蓄積します。 顧客対応の基準から同一の関係が次元化されるときのみ、清潔な視野が便利です。
- 共有されたダムから重要な関係を次元化
- キー、窓、コネクターおよび結合された区域の下の堅いサポートを識別して下さい
- 機能性クリアランスから独立した化粧品ギャップ
- 代表的なハウジングか治具の中の生産の積み重ねを承認して下さい
電動ハンドオフ
顧客のコネクターで何を主張するかを定義して下さい
物理的にmatesが誤ったピンアウト、電圧、グランドの参照、通信状態、コントローラー ファイル、表示インターフェイス、または診断アクセスを運ぶことができるコネクター。 ハンドオフ図面は、すべての構成に依存する決定の電気状態と所有者の名前を付ける必要があります。
- 解放のコネクター モデル、キーイング、オリエンテーション、ピンアウトおよびマットの部品
- 顧客ソフトウェアから供給されたコントローラーか表示構成を分けて下さい
- パワーアップ、無効化、障害、および切断された状態を識別して下さい
- 承認されたアセンブリ サンプルが付いているインターフェイス修正を保持して下さい
生産技術
終わることのないアセンブリ境界をテストして下さいそれは終了する機械です
視覚、次元、導通、キー、接触、照明、表示、コミュニケーションおよび治具の点検はHMIアセンブリに割り当てることができます。 マシンの動作、安全ロジック、完全なEMC性能、フィールド配線、および規制当局の承認はまだ顧客の完成したシステムを必要とします。
- すべての部分、サンプルベース、または初回品で実行をチェックする状態
- 取り付けやコネクターの状態を再現するフィクスチャを使用する
- 承認された表面を保護し、点検の後で相互接続します
- 新しいサンプルまたは顧客の再評価をトリガーする変更を定義します
インターフェイス定義から反復可能なアセンブリに移動
供給境界を設定
印は供給しました、材料の1つのアセンブリレベルの手形の顧客供給され、取付けられて、除外し、任意項目。
メカニカルインターフェイスを閉じる
前部アートワーク、入力地帯、表示、キャリア、ガスケット、締める物、エンクロージャのdatums、クリアランスおよびサービス方向を一直線に並べて下さい。
近い電気インターフェイス
リリース回路、基板、相互接続、コネクタ、ピンアウト、接地、コントローラ、ディスプレイ構成、テストアクセス。
生産証拠の承認
出現、次元、入力応答、照明、表示、電気出力、適合の治具、ラベルおよび包装を見直して下さい。
制御の繰り返しビルド
リビジョン、承認されたソース、作業指示、備品、レコード、置換、通知、および再認定トリガーをロックします。
カスタムHMIパネルアセンブリがフィットする場所
一般的な必要性は特定のボタンの技術ではないです。 残りのシステム責任を隠すことなく、統合作業を削減する制御オペレータモジュールです。
産業機械
制御、表示、インジケーター、リアエレクトロニクス、マウント、および1つの定義された機器ハンドオフを備えたオペレータフロント。
医学および実験室装置
視覚、入力、表示、コネクター、アセンブリおよび検証の境界を非審美的なインターフェイス モジュール。
試験・測定
固定機能、表示エリア、チャンネル選択、電子機器、およびリビジョン制御ラベルを組み合わせた密なコントロール フロント。
交通機関装置
取付けられたオペレータ パネルは振動サポート、手袋、照明、シーリング、ケーブル ルーティングおよびホストの電子工学と調整しました。
建物およびアクセス制御
入力、状態、表示、キャリア、コネクターおよびサービスの条件の壁かエンクロージャ取付けられたインターフェイス。
フードサービス・家電
耐久性のあるグラフィック、キーまたはタッチ、インジケータ、ディスプレイ、配線、および繰り返し可能なエンクロージャのフィットを組み合わせた生産モジュール。
RFQのパッケージ
アセンブリのデッサン、BOMおよび責任のマトリックスを一緒に送ります
初期ファイルでは完璧にする必要はありませんが、意図した顧客ハンドオフは、ツール化前に不足している所有権を識別するのに十分見えるようにする必要があります。
- 前部輪郭、アートワーク、入力地図、表示または窓、表示器、化粧品の地帯およびオペレータ状態
- 分解された眺め、アセンブリ デッサン、BOM、供給された部品、顧客部品、任意項目および除外
- PCBまたはFPCファイル、回路図、コンポーネント、コネクタ、ピンアウト、接地、ハーネス、テストアクセス
- キャリア、斜面、ガスケット、締める物、エンクロージャ モデル、土台のダム、後部クリアランスおよび設置方向
- モデル、コントローラーの境界、ファームウェアまたは構成の所有者、ホスト インターフェイスおよびパワー アップの状態を表示して下さい
- 試作数量、年次見積、承認証拠、備品計画、ラベル、包装、トレーサビリティ、および変更制御
HMIパネルアセンブリFAQ
カスタムHMIパネルアセンブリに含まれているものは何ですか?
発表された引用語句にリストされている項目だけ、材料の法案およびアセンブリ デッサンは含んでいます。 典型的なプロジェクトはオペレータの前部、入力装置、表示または窓、PCBまたはFPC、相互接続、コネクター、キャリア、ガスケット、土台ハードウェア、ラベル、包装および合意された点検を結合できます。
JASPERはディスプレイや電子機器を供給できますか?
名前付きディスプレイモジュール、インターフェイスPCB、コントローラ、またはプログラムされたデバイスは、そのソース、構成、テスト状態、ライフサイクル、および顧客のハンドオフが明示的にリリースされるときに含めることができます。 フロントパネルの外観から想定されていない。
HMIアセンブリはPLCまたはSCADAプログラミングを含みますか?
デフォルトではありません。 PLC の論理、SCADA の開発、アプリケーション ソフトウェア、機械配線、安全機能および完全なequipment の検証は、別途契約しない限り、顧客またはシステムインテグレータの責任を維持します。
どのアセンブリ ルートを選ぶべきか。
最も困難な未解決の統合境界を所有するルートを選択してください:メンブレン入力、静電容量式入力、高められたシリコーンのキー、供給された表示、PCBまたはFPCの電子工学、またはエンクロージャ取付けられたフロント・パネル配達。
生産前に承認すべきことは何ですか?
供給された境界、外観、寸法、入力動作、表示および照明状態、コネクタ出力、マウントフィット、テスト証拠、包装、トレーサビリティ、および更新された承認を必要とする変更を承認します。
関連するインタフェース製品ファミリー
1つのアセンブリ デッサンのあらゆる供給された部品そして残りの所有者を置いて下さい。
JASPERは、フロント表面、入力デバイス、ディスプレイ、電子機器、キャリア、コネクタ、ガスケット、取り付け、検査、パッケージング、および変更制御境界を1つのカスタムHMIパネルアセンブリとして確認することができます。
