ディスプレイのアイデンティティとライフサイクル
リリース制御製造業者の部品、修正、承認された代わり、源、インターフェイス、構成、明るさの状態、貯蔵および取り替えの規則解放して下さい。
それが欠落している場合物理的に同様のディスプレイは、さまざまな光学、タイミング、コネクタ、または可用性で生産に入ります。
供給されたディスプレイとフロントパネルモジュール

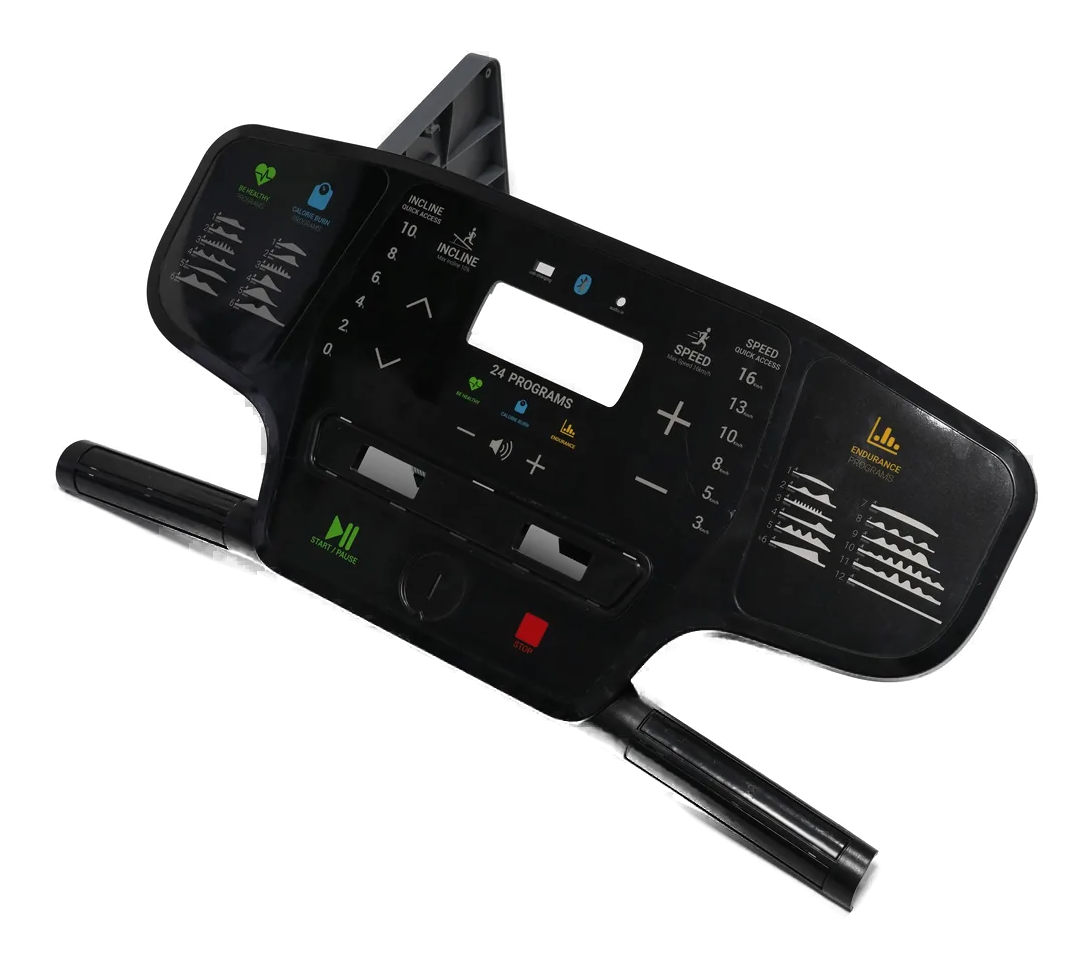

ディスプレイ統合型HMIアセンブリ
ディスプレイ一体化されたHMIアセンブリには、名前付きディスプレイモジュールまたはリリース表示サブアセンブリが含まれています。 プロジェクトは、フロントの開き、視聴およびアクティブな領域、ディスプレイの保持または結合、斜面、ブラケット、ガスケット、内部ケーブル、電力とデータハンドオフ、光学清潔、取り付け、合意されたビジュアルまたは機能チェックを調整します。
明示的に供給される表示モデル、ソース、リビジョン、インターフェイス、取り付け、検査、ライフサイクル、および交換ルール
光学幾何学のリリース明確な開き、黒いマスク、活動的な区域、観覧区域、ギャップ、斜面、およびdatumの鎖
サービスハンドオフ定義ケーブル ルート、コネクターの状態、ブラケット、締める物、保護、診断およびカスタマー アクセス
ディスプレイウィンドウがこの製品だけになる ディスプレイがスコープにあるとき
透明の開きが付いているフロント・パネルは顧客への調達、土台、ケーブルで通信し、清潔およびテストを残します。 このルートは、与えられたHMIモジュールにその名前の責任を移します。
ディスプレイは、機械的に保持され、ガスケット、タップ、ボンド、またはブラケットによってサポートされています。 選択された方法は光学ギャップ、汚染制御、保守性、熱行動、ケーブルストレス、斜面の高さ、および許容蓄積に影響を及ぼします。
画像の表示は顧客のインターフェイス ソフトウェアか終了する機械の検証と同じではないです。 リリースは、ディスプレイのパワーアップ、画像チェック、通信、タッチ動作、アプリケーションコンテンツ、安全ロジック、最終システム承認を分離する必要があります。
ディスプレイ統合型HMI アセンブリが適する条件:
- 特定の表示モジュールか制御された表示サブアセンブリはオペレータ前部の後ろに取付けられて着くべきです
- 観覧区域、活動的な区域、斜面、ブラケット、ケーブルおよび土台のdatumsは1アセンブリ オーナーを必要とします
- 光学清潔、視覚状態、コネクターの handoff および表示保持は生産の前に合意することができます
- OEMは、アプリケーションソフトウェア、完全な熱、EMC、安全、および規制検証を明示的に割り当てます
生存アセンブリと統合しなければならないディスプレイのための6つの制御
可視窓、ディスプレイモジュール、リアサポート、ケーブルパスの間で最も高いリスクがよくあります。
視野および活動的な区域
リリース制御明確な開き、黒いマスク、表示活動的な区域、視野角、オリエンテーション、アイコンまたは主関係および共有されたdatumsを制御して下さい。
それが欠落している場合組み立て後の未知の境界線を通して、画像をクリップ、オフセンター、または表示します。
保持または接合方法
リリース制御ブラケット、テープ、ガスケット、スペーサー、締める物、接着剤、光学材料、圧力、治療、サポートおよびサービス性を定義して下さい。
それが欠落している場合ディスプレイのシフト、弓、トラップの汚染、またはフロントを傷つけずにサービスすることはできません。
ケーブルおよびコネクターのルート
リリース制御FPC またはケーブルの出口、曲がり限界、保持、緊張の軽減、コネクター、ピンアウト、板インターフェイス、後部クリアランスおよび設置順序を解放して下さい。
それが欠落している場合点検のモジュール力しかしケーブルは顧客の取付けの間に傷つかないか、またはアクセス不能です。
光学清潔および出現
リリース制御保護された地帯、許可された粒子、霞、泡、付着力の端、絞り出し、傷、ニュートン リング、動力を与えられたイメージおよび点検照明を定義して下さい。
それが欠落している場合アセンブリは電気的に機能しますが、表示が動力を与えられたとき視覚的に容認できません。
パワーアップと機能境界
リリース制御名前 表示力、テスト パターン、コミュニケーション、診断、接触関係、ホスト ソフトウェア、熱状態および除外されたシステム点検。
それが欠落している場合最終的なアプリケーションや機器の動作の検証のために、基本的な画像テストが間違っています。
ディスプレイモジュール、光学スタック、ハンドオフ状態のリリース
アセンブリ デッサンは前部、キャリア、相互接続および顧客のホストのunambiguousに供給された表示および関係を作るべきです。
| デコレーション | レビューのオプション | リリースの質問 |
|---|---|---|
| ディスプレイモジュール | LCD、TFT、OLEDまたは他の名前付きモジュール、ソース、リビジョン、代替品、コントローラー境界線、インターフェイス、およびライフサイクル | アセンブリに正確なディスプレイが到着し、どのように変化が制御されますか? |
| フロントオプティクス | ガラスかポリマー窓、印刷物、黒いマスク、明確な開き、観覧区域、活動的な区域、防眩、表面処理およびオリエンテーション | 可視状態が化粧品と寸法のマスターになりますか? |
| ギャップか結束 | 空気ギャップ、スペーサー、ガスケット、テープ、OCA、LOCA、周囲の結束、圧力、治療、働きおよび汚染制御 | 光学およびアセンブリ方法が実際に含まれているか。 |
| 機械サポート | 斜面、ブラケット、キャリア、肋骨、ファスナー、スタッド、ダムの表面、後部クリアランス、換気およびサービス方向 | モジュールを強調することなく、ディスプレイの場所とサポート方法は? |
| 電気ハンドオフ | 表示 FPC、ケーブル、コネクター、板、ピンアウト、力、データ インターフェイス、バックライト、接触リンクの保持およびテスト アクセス | 顧客のコネクターに動力を与えられた通信状態は何ですか。 |
| アクセス | 寸法、アライメント、粒子、泡、ヘイズ、スクラッチ、動力を与えられたパターン、コミュニケーション、適合の治具、包装およびトレーサビリティ | どのチェックは、ディスプレイアセンブリを証明し、最終的なシステム検証ままですか? |
光学スタック
空気ギャップ、テープ、ガスケット、または審議的に結合する光学を選んで下さい
最良の方法は、閲覧、衝撃、汚染、作業、サービス、ディスプレイ工事、粘着互換性、治療プロセス、コスト、OEM検証計画によって異なります。 光学結合プロセスの承認として扱われるべき概念のレンダリングは決してありません。
- 名前 オペレータと表示イメージの間のすべての層
- 明確な開き、観覧区域、活動的な区域および黒いマスクの境界を分けて下さい
- アセンブリ方法を選ぶ前に汚染および化粧品の点検を定義して下さい
- rework かフィールド サービスが要求されるかどうか状態
POWEREDの出現
オフとパワードの両方の表示を調べる
塵、ヘイズ、反射、泡、絞り出し、マスクの直線、バックライトの漏出および表示が活動的であるとき圧力印は別様に現れます。 公開されたサンプルは承認のために使用されるイメージ、明るさの状態、眺めの状態および点検間隔を名前を付けるべきです。
- 制御された点検イメージかテスト パターンを使用して下さい
- アセンブリ datums からの活動的な区域の直線を点検して下さい
- 点検の後で窓および表示ケーブルをすぐに保護して下さい
- 承認の証拠と表示ロットおよびアセンブリ修正を保持して下さい
5つの制御決定によるアセンブリを解放して下さい
表示境界を選択します。
正確な表示、コントローラーまたはボード境界、フロントウィンドウロール、インターフェイス、ライフサイクル、および除外されたソフトウェアを特定します。
光学ジオメトリを閉じる
開口部、マスク、観覧および活動的な区域、オリエンテーション、ギャップまたは結束、斜面、ガスケットおよび点検地帯を一直線に並べて下さい。
リリースサポートと相互接続
ブラケット、キャリア、締める物、FPCまたはケーブル、コネクター、保持、後部クリアランス、換気およびサービス方向を定義して下さい。
オフおよび動力を与えられた状態を承認して下さい
出現、直線、粒子、泡、圧力、テスト イメージ、バックライト、コミュニケーション、適合および保護を点検して下さい。
制御表示およびプロセス変更
ソース、代替品、光学材料、備品、治療またはアセンブリレコード、包装、通知、および再認定をロックします。
光学、機械および電気境界による診断表示HMI問題
画像はクリップまたはシフトされます
ディスプレイモデル、オリエンテーション、アクティブおよび視聴領域、絞り、ブラックマスク、ブラケット、キャリア、ダタムチェーン、座標変換、およびリビジョンを確認してください。
粒子、ヘイズ、または泡が現れます
クリーニング、環境、保護フィルム、ギャップまたはボンド材料、治療、圧力、再作業、検査照明、取り扱い、包装。
表示は断続的です
ケーブルの曲げ、コネクターの保持、ピンアウト、力、インターフェイス レベル、バックライト回路、緊張の軽減、後部クリアランスおよび開始順序を点検して下さい。
モジュールが渡るが、アプリケーションが失敗する
顧客ソフトウェア、グラフィックコンテンツ、ホストのタイミング、熱設計、EMC、機械の論理および安全検証からの別の表示イメージかコミュニケーション点検。
ディスプレイ統合型HMIアセンブリ適合場所
産業機械パネル
固定制御、窓、ブラケット、コネクターおよび装置直面の handoff と結合される取付けられた表示。
医療機器
制御された光学、接触またはキー、コネクター、動力を与えられた点検および顧客のソフトウェア境界が付いているきれいな表示モジュール。
研究室設備
密な制御、アライメント、光学清浄度、ボードインターフェイス、およびリビジョン制御統合を備えたフロントを表示します。
試験・測定
フロントパネルグラフィックス、機能キー、ブラケット、ケーブル、および診断と調整可能なスクリーンモジュール。
建物の制御
壁かエンクロージャは接触かキー、キャリア、コネクター、土台および保護された郵送物と統合しました。
フードサービス機器
オペレータは耐久のグラフィック、キーまたは接触、シーリング、ケーブル ルーティングと結合し、反復可能なエンクロージャは合います。
RFQのパッケージ
ディスプレイパーツ、フロントオプティクス、マウント、動力を与えられた状態を送信します
ディスプレイが選択されていない場合は、対象のアクティブエリア、インターフェイス、環境、深さ、ライフサイクル、およびサービス制約を送信して、供給境界を見直しることができます。
- 製造業者の部品、デッサン、源、修正、承認された代わり、インターフェイス、コントローラーの境界およびライフサイクルのノートを表示して下さい
- 前部輪郭、窓材料、印刷物、黒いマスク、明確な開き、視野区域、活動的な区域、オリエンテーションおよび表面条件
- 空気ギャップ、スペーサー、ガスケット、テープ、光学接着剤、治療、清潔さ、働き、サービスおよび化粧品の点検予想
- 斜面、ブラケット、キャリア、締める物、スタッド、datums、後部クリアランス、換気、衝撃サポートおよび設置方向
- FPCかケーブル、コネクター、ピンアウト、力、バックライト、コミュニケーション インターフェイス、保持、診断およびテスト アクセス
- サンプル量、年次見積もり、動力を与えられたテスト パターン、光学限界、適合の治具、包装、トレーサビリティおよび変更制御
ディスプレイ統合型HMIアセンブリFAQ
ディスプレイウィンドウとパネルの違いは?
ディスプレイウィンドウパネルは、透明な開き、印刷、マスク、センシング、および周囲の幾何学を制御する。 このルートには、名前付きディスプレイモジュールまたはリリース表示サブアセンブリと、その取り付け、相互接続、光学検査、および顧客の手渡が含まれます。
光学ボンディングは含まれていますか?
引用語句の名前が表示、前部材料、付着力システム、プロセス、清潔さ、治る、点検、reworkおよび検証の規模である時だけ。 ディスプレイ一体化されたアセンブリは、代わりに空気ギャップ、スペーサー、ガスケット、テープ、または機械的保持を使用するかもしれません。
ディスプレイを選ぶことはできますか?
表示選択は活動的な区域、インターフェイス、深さ、環境、ライフサイクル、調達、光学状態、ソフトウェア境界および承認方法が利用できるとき確認できます。 最終選択部分と代替品はリリースされなければなりません。
動力を与えられたテストは含まれていることができますか。
プロジェクトは、パワーアップ、テストパターン、バックライト、通信、タッチ関係、コネクタ出力、または顧客のフィックスチェックを定義することができます。 これらは、最終的なアプリケーションソフトウェアやマシンを自動的に検証しません。
ディスプレイの置換管理方法は?
承認された選択肢は、メカニック、アクティブおよび閲覧エリア、光学、コネクタ、ピンアウト、インターフェイス、タイミング、電源、バックライト、構成、ライフサイクル、および必要な顧客の再認定と比較する必要があります。
関連するHMIおよびインターフェースルート
表示モデル、光学積み重ね、ケーブルおよび動力を与えられた承認の州のexplicitを作って下さい。
JASPERは、ディスプレイ、ブラケットまたはボンド、相互接続、キャリア、コネクタ、マウント、光学清浄度、電源検査、パッケージング、および変更制御を1つのディスプレイ統合HMIアセンブリとして確認することができます。
