活動的な接点形状
リリース制御次元の伝導性区域、露出された開始、端のマージン、中心、オリエンテーションおよび対向されたか、または接続された場所の間隔。
それが欠落している場合視覚的に類似したパッチはOEMシステムに別の有効な接触区域を示します。
OEMのMonitoring HARDWAREのための印刷されたパッチの回路
カスタム ECG および EKG 電極パッチ
カスタムECGおよびEKGの電極のパッチはOEMの接点形状および信号取得インターフェイスから始まります。 JASPERは、導電性サイトやトレースを印刷し、スナップ、タブ、テール、またはコネクタの関係を追加し、プロジェクト指定の裏材、接着剤またはハイドロゲルゾーン、補強、ライナー、ラベル、およびパッケージを加工することができます。 信号の質、配置、摩耗、患者使用および終了するデバイス検証はOEMと残ります。
コンタクトジオメトリリリース活動的な区域、配線、絶縁材、スナップ、タブ、テール、またはコネクター
加工されたスタック制御裏材、接着剤またはハイドロゲル ゾーン、補強、ライナー、ダイカット、パッケージ
保持されるOEM信号の検証配置、買収エレクトロニクス、アルゴリズム、摩耗、クレーム、規制経路
ECGパッチは回路であり、材料スタックを加工します
円形の使い捨て可能な電極およびフレキシブル接続されたパッチは制御された有効電極部、印刷されたコンダクター、関係方法、皮インターフェイス ゾーン、裏材、剥離ライナーおよび包まれた handoff を要求する異なった装置アーキテクチャに、また役立つかもしれません。
取得システムは電気および使用条件を定めます。 JASPERは、許容接触インピーダンス、信号品質、摩耗持続期間、または臨床性能を推論するのではなく、ジオメトリ、材料、および検査方法をリリースするために製造しています。
カスタムECGおよびEKGの電極パッチが適する条件:
- OEMはカスタム輪郭、電極場所のサイズ、間隔、スナップ、タブ、テール、またはコネクターの整理を必要とします
- 印刷されたトレースまたは接続されたサイトは、加工されたパッチレイヤーの下に登録されたままでなければなりません
- 裏材、接着剤またはハイドロゲルの地帯、補強、剥離ライナーおよびパッケージはプロジェクトによって承認することができます
- OEMは配置、信号取得の電子工学、信号処理、摩耗、臨床および調整可能な検証を所有します
ECG または EKG 電極パッチの 6 つの解放制御
パッチ描画は、取得インターフェイスとパッケージされた状態に皮膚向きジオメトリを接続する必要があります。
印刷された配線および絶縁材
リリース制御インク、トレース幅、ルーティング、誘電率、絶縁ギャップ、位置合わせマーク、保護エリアを解放します。
それが欠落している場合導体は、承認された回路と異なって露出、誤認、または電気的です。
スナップ、タブ、またはテールハンドオフ
リリース制御名前 付属品 ハードウェア、テールピッチ、コネクター、補強、方向、合う部品、くねりの地帯および引き方法。
それが欠落している場合パッチは電気点検を渡しますが、顧客ケーブルか装置と確実に合流しません。
皮インターフェイス材料の地帯
リリース制御地図のプロジェクト指定の接着剤、ハイドロゲル、泡、nonwoven、伝導性の入り口、付着力なしの地帯および剥離ライナー。
それが欠落している場合物質的な重複は有効電極部を覆い、または意図されていない露出された端を残します。
型抜きされ、アセンブリdatum
リリース制御プロフィール、穴、救助、層の重複、スナップの位置、テール出口、許容およびアセンブリオリエンテーションを外で制御して下さい。
それが欠落している場合回路、加工層、コネクタは互いに相対的にシフトします。
点検およびパッケージの状態
リリース制御印刷物、次元、導通、抵抗方法、付属品、剥離ライナー、ラベル、計算、袋または皿およびトレーサビリティを定義して下さい。
それが欠落している場合受諾されたパッチは汚染され、損傷し、ラベルが付いて、または間違った処理状態に到着します。
コンタクトサイトからパッケージハンドオフまでECGパッチを発売
プロジェクト固有の値を使用してください。一般的なカタログの仮定は製造仕様ではありません。
| デコレーション | レビューのオプション | リリースの質問 |
|---|---|---|
| 電極レイアウト | 単一の場所、連結されたストリップ、カスタム間隔、参照の位置、中心の印および配置のオリエンテーション | OEMの信号取得の設計によってどの幾何学が制御されますか。 |
| プリント回路 | 導電性インク、基質、トレースの幅、接触の入り口、誘電性、抵抗方法、導通および絶縁 | 供給された回路に電気受諾が適用されるものは何ですか。 |
| コネクション | 金属のスナップ、形成されたスナップ、タブ、印刷されたテール、FPCのテール、コネクター、補強、鉛の付属品および合う部品 | 顧客ハンドオフに物理的および電気的状態は何がありますか? |
| 加工層 | 裏材、泡、不織布、接着剤、ハイドロゲル、導電ゾーン、補強、ライナー、ラベル | JASPERのスコープに正確な材料とゾーンが含まれているのは? |
| プロフィールと位置合わせ | 外の型抜き、開始、マージン、重複、場所の位置、スナップの位置、テール出口、許容およびアートワークのdatum | フィクスチャベースの位置合わせ証拠が必要な機能は? |
| 受諾および包装 | 出現、次元、抵抗、導通、付属品、剥離ライナー、清潔、計算、袋か皿、ラベルおよびトレーサビリティ | どのチェックが製造を証明し、OEMデバイス検証を維持しますか? |
パッチスタック
アクティブコンタクトサイト周辺層マップ
印刷された接触、絶縁材の入り口、接着剤またはハイドロゲルの地帯、裏材、補強、剥離ライナーおよびスナップまたはテールは制御されたdatumを共有しなければなりません。 小さな重複変更は、露出したジオメトリやアセンブリの処理を変更できます。
- マークアクティブおよびカバーされた導電性区域別
- 材料名だけではなく材料ゾーンを解放
- 次元 スナップ、タブ、または接触のdatumからのテール補強
- 加工されたサンプルと生産ライナーとパッケージを承認する
パッケージハンドオフ
OEMが受け取る状態のパッチを点検して下さい
ライナーのカバレッジ、スナップまたはテール保護、ラベルのアイデンティティ、ロットカウント、パッケージのオリエンテーション、および処理条件の点検によって電気点検は続くべきです。 これらは、臨床性能を主張することなく、製造制御をサポートしています。
- 定期的なロットチェックから独立した第一粒子証拠
- 点検の後で伝導性および付着力の地帯を保護して下さい
- 材料、アートワーク、プロセスおよびパッケージの修正を保持して下さい
- 新しいOEMサンプルをトリガーする変更を定義する
印刷された幾何学から制御されたOEMのHandoffに動かして下さい
取得インターフェイスのマップ
コンタクトサイト、ケーブル、デバイス接続、配置参照、信号チェーン制限、OEM所有の検証を解除します。
回路マスターの構築
導電性の幾何学、基質、配線、誘電体、スナップまたはテール、コネクターのランドおよび電気テストを閉めて下さい。
加工された材料を閉じる
裏材、接着剤またはハイドロゲルゾーン、補強、ライナー、ラベル、ダイカット、および承認されたソースを解放します。
パッケージサンプルの承認
印刷物、位置合わせ、寸法、添付ファイル、電気チェック、ライナー、取り扱い、ラベル、パッケージの状態を確認します。
制御の繰り返しの生産
リビジョン、ソース、備品、ロットレコード、パッケージ、置換、通知、および再認定トリガーをロックします。
製造境界によるパッチ問題の診断
コンタクトエリアは図面と異なる
印刷物のマスター、誘電性開始、接着剤またはハイドロゲルの重複、型抜きの位置合わせ、剥離ライナーの位置および点検datumを比較して下さい。
スナップかテール付属品は変わります
ハードウェアソース、補強、添付プロセス、オリエンテーションフィクス、プルメソッド、トレーストランジション、パッケージ保護のレビュー。
多くによる電気的価値シフト
インクおよび基質ロット、印刷物の厚さ、治療、配線の幾何学、接触の入り口、調節、治具および測定方法点検して下さい。
パッチは検査ではなく、デバイスで動作します
配置、ケーブル、取得の電子工学、アルゴリズム、環境、摩耗および完全なデバイス検証からの別の製造業の証拠。
カスタムECGおよびEKGの電極パッチが合うところ
買収システムの構築
OEMの鉛、ケーブルおよび配置の建築に製造されたカスタム接触のフォーマット。
Ambulatory監視ハードウェア
接続されたか、または単一サイトのフレキシブルパッチは承認済み電子工学および摩耗validationの計画に供給しました。

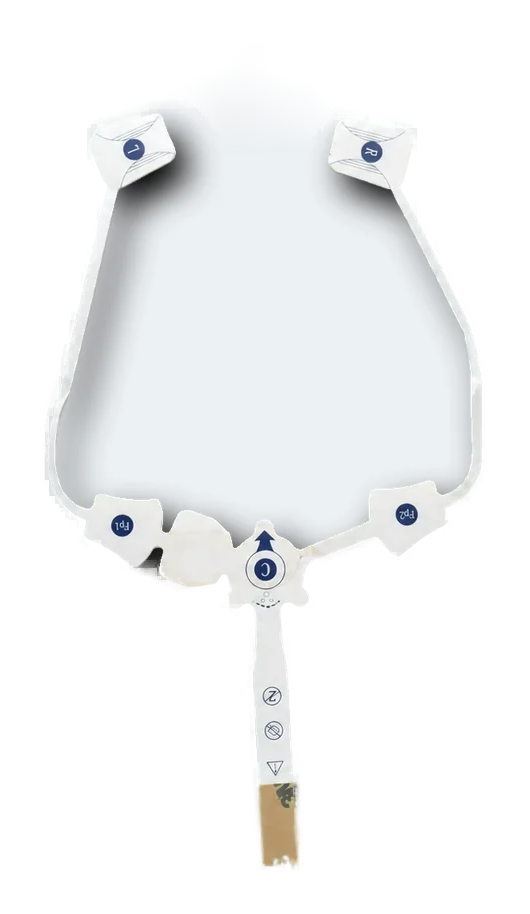

マルチサイト監視パッチ
印刷されたサイトおよびルーティングを1つの加工された柔軟な構造に統合しました。
診断装置の付属品
OEM固有のスナップ、タブ、テール、コネクタ、ラベル、およびパッケージ化されたハンドオフフォーマット。
研究買収プラットフォーム
管理された調査ハードウェアのためのカスタム場所の間隔およびインターフェイス幾何学。
デバイス開発サンプル
プロトタイププリント回路およびOEMの評価および設計閉鎖に使用する転換されたパッチの造り。
RFQのパッケージ
ECGサイトマップと完全パッチスタックを送信
便利なRFQは、取得インターフェイスとパッケージの状態にアクティブなサイトを接続します。
- 活動的な接点形状、場所の間隔、オリエンテーション、参照の印、露出された開始および配置の関係
- 導電性インク、基質、印刷物の配線、誘電性、導通、抵抗方法、絶縁および調節
- スナップ、タブ、テール、コネクター、補強、付属品、合う部品、オリエンテーション、くねりの地帯および引きの受け入れ
- 裏材、接着剤またはハイドロゲル ゾーン、泡または不織布、ライナー、ラベル、皮膚接触および非接触領域
- 外の型抜き、開始、層の重複、位置合わせ公差、アセンブリ datum、清潔および処理
- 試作数量、年間見積、ロット定義、包装、保管、出荷条件、トレーサビリティ、変更制御
カスタムECGとEKG電極パッチFAQ
JASPERはスナップとテールスタイルのECGパッチの両方を製造できますか?
はい、プロジェクトが接点形状、プリント回路、スナップまたはテール構造、補強、合うインターフェイス、物質的な積み重ね、付属品方法、点検およびパッケージの状態を解放するとき。
ハイドロゲルか接着剤は含まれていることができますか。
プロジェクトの指定材料は承認済み製造者、等級、地帯の幾何学、重複、剥離ライナー、処理、貯蔵、包装およびOEMの検証の条件と含まれていることができます。
JASPERはECG信号の品質を保証しますか?
いいえ。 JASPERは、製造された回路を検査し、合意された方法にパッチを加工することができます。 配置、ケーブル、取得の電子工学、信号処理、患者使用、臨床性能および終了するデバイス検証はOEMと残ります。
1つのパッチに複数のECGサイトを印刷できますか?
はい、サイト・スペーシング、チャネル・ルーティング、誘電、テールまたはコネクタ、マテリアル・スタック、位置合わせ公差、OEMの電気受諾方法が定義されている場合。
初回品にはどのようなものがありますか?
生産材料、印刷物、接触の入り口、付属品、転換された層、型抜きされた、剥離ライナー、ラベル、パッケージを、および合意された電気および次元の点検を再現して下さい。
関連する電極およびプリント回路ルート
コンタクトサイト、プリントトレース、パッチスタック、買収ハンドオフを一緒にリリース。
JASPERは回路の幾何学、スナップまたはテール、加工された材料、型抜きされた、点検、剥離ライナー、ラベル、包装および変更制御境界を見直しることができます。
