印刷された電極のルート
ECGおよびEKG電極パッチ
プリントされた接点形状、スナップ、タブまたはテールインターフェイス、裏材、接着剤または水力学の地帯、剥離ライナーおよび包装のパッチの構造。
お問い合わせ OEM は ECG か EKG の信号取得の設計のまわりのカスタムパッチのフォーマットか回路インターフェイスを必要とします
ECGとEKG電極パッチの表示OEMの電極プロダクトのための印刷された回路
カスタム医学の電極パッドおよび印刷された電極パッチ
JASPERは、カスタムプリントされた電極回路を製造し、機能的な幾何学が印刷された導電性トレースで構築することができるときにパッチアセンブリを加工しました。 プロジェクトはフレキシブル基質、電極の場所、絶縁材、テール、コネクター、プロジェクト指定の付着力かハイドロゲル、泡またはnonwovenの層、剥離ライナー、ダイ カット、包装および一致した点検を結合できます。 終えられた医療機器、臨床使用、信号の解釈、処置の設定および調整可能な検証はOEMと残ります。
7つの印刷されたルートECGまたはEKG、EEG、EMG、刺激、接地パターン、ウェアラブル、カスタム配列
回路プラス加工印刷された幾何学、フレキシブルテール、付着力の積み重ね、型抜き、ラミネーションおよび包装
OEM の検証は目に見えるとどまります素材、電気的受諾、使用条件、デバイスクレーム、および規制の所有権がリリースされる
医療用電極パッド製品
電極の幾何学、プリント回路、接続方法、加工された材料の積み重ね、顧客の締切りおよび検証の所有者によるルートを選んで下さい。
印刷された電極のルート
EEG電極配列
フレキシブルマルチサイトアレイは、電極の位置、チャンネルID、印刷ルーティング、参照場所、テール、コネクタ、加工層、および位置合わせを調整します。
お問い合わせ 複数の scalp-contact サイトは 1 つの反復可能な配列として位置づけられ、接続されなければならない
EEG電極配列を見る
印刷された電極のルート
EMG電極
管理された間隔、参照の幾何学、フレキシブルルーティング、コネクターの handoff、裏材、付着力の地帯および包装が付いている複数の場所によって印刷される電極のレイアウト。
お問い合わせ 信号取得のレイアウトは固定差動の間隔および1つの制御されたフレキシブルアセンブリによって決まります
EMG電極を見る
印刷された電極のルート

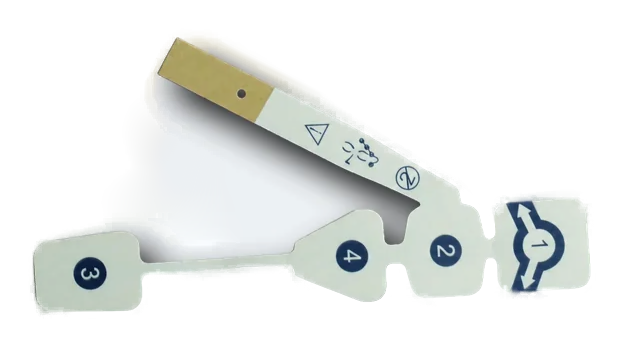

TENS、EMS、NMES電極パッド
カスタムプリント導電面積とリードインターフェイスは、プロジェクト指定の裏材、接着剤、ハイドロゲル、ライナー、エッジジオメトリ、パッケージング、および検査で加工しました。
お問い合わせ 刺激装置OEMは波形および検証を所有しますが、カスタム製造可能なパッドの構造を必要とします
TENS、EMS、NMES電極パッドを見る
印刷された電極のルート
電気外科接地パッド
カスタム印刷された導電性パターンとOEMリリースの幾何学、材料スタック、インターフェース、検査計画にのみ生成されたリターン電極アセンブリサポートを加工しました。
お問い合わせ 買い手は、すべてのエンドデバイスの安全と互換性の検証を維持しながら、印刷パターンと加工のサポートを必要とします
電子外科接地パッドを見る
印刷された電極のルート

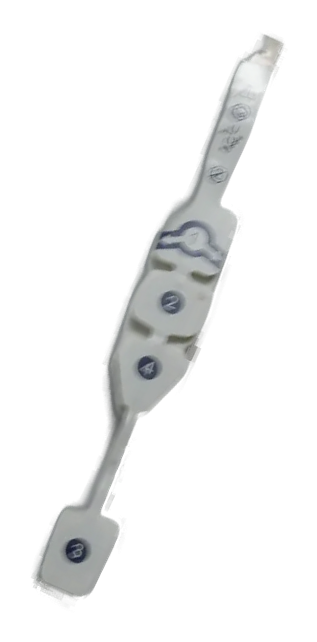

ウェアラブルバイオセンサーパッチ
フレキシブルなプリントセンシングサイト、トレース、コンポーネントまたはコネクタのランド、テールルーティング、バッキング、接着ゾーン、スクラッチ管理、ライナー、およびパッケージハンドオフ。
お問い合わせ ウェアラブルなエレクトロニクスチームは、フレキシブルなパッチ回路と、デバイスアーキテクチャに供給された加工されたボディを必要とします
ウェアラブルバイオセンサーパッチを見る
印刷された電極のルート
カスタムプリント電極配列
アプリケーション固有の電極サイト、導電性トレース、誘電ゾーン、テールおよびコネクタジオメトリ、フレキシブル基質、ラミネート、ダイカット、および合意された電気検査。
お問い合わせ プロジェクトの標準的な臨床ラベルおよびプリント回路の幾何学は第一次プロダクトです合いません
カスタムプリントされた電極配列を見るプロダクトは承認済み印刷され、加工された構造です
医療用電極パッドは幅広い購買条件です。 製造可能なリリースは、電極サイトジオメトリ、導電性材料、トレースルーティング、断熱材、基板、テール、コネクタまたはリードアタッチメント、裏材、接着剤またはハイドロゲルゾーン、ライナー、ダイカットアウトライン、包装状態、および検査境界を必要とします。
プリント回路は、最終パッチまたは別のコンバーターまたはデバイスアセンブリに供給されたメインのフレキシブルアレイ内の1層にすることができます。 引用語句はJASPERの印刷物、procures、積層物、型抜きし、組み立て、点検およびパッケージを層に言うべきです。
物質的な適性および電気受け入れはOEMの意図された使用、皮接触の計画、持続期間、信号または刺激の建築、殺菌または清潔な作戦、包装、貯蔵、輸送および調整可能な道によって決まります。 これらの結果のどれも、一般的な材料名から推測されるべきです。
カスタム印刷される電極の製造業が適する条件:
- 機能導体、センシングサイト、リターンパターン、またはインターコネクトは、プリント回路で生成できます
- 電極の位置、トレースルート、粘着ゾーン、テールジオメトリ、ダイカット機能には1つの登録済み構造が必要です
- プロジェクト固有の材料と検査基準を繰り返す前にリリースできます。
- OEMは終了する装置電気、臨床、生物適合性、包装、棚生命、調整剤および使用の検証を保持します
幾何学、インターフェイスおよび検証の所有者によってルートを選ぶ
ルート名はRFQを整理するのに役立ちます。 リリースされた構造と顧客の責任行列は、実際に製造されたものを決定します。
| 製品ルート | 製造業の焦点 | OEM解放の証拠 |
|---|---|---|
| ECG または EKG パッチ | 単一サイトか接続された電極、スナップまたはテールインターフェイス、裏材、接着剤またはハイドロゲルの地帯、剥離ライナーおよびパッケージ | 幾何学、インターフェイス、物質的な積み重ね、電気限界、配置および信号取得の検証に連絡して下さい |
| EEG配列 | 複数の場所の位置、チャネルのルーティング、参照の場所、フレキシブルキャリア、テール、コネクターおよび位置合わせ | 地図、チャネルのアイデンティティ、配置の治具、信号の鎖、ケーブル インターフェイスおよび配列の受け入れ |
| EMG電極 | 差分間隔、ペアリングまたはマルチサイトジオメトリ、参照位置、ルーティング、コネクタ、および加工スタック | datum の信号取得インターフェイス、動きの状態、電気限界を間隔をあけ、そして使用の検証 |
| TENS、EMS、NMESパッド | 伝導性区域、鉛インターフェイス、端の幾何学、裏材、接着剤またはハイドロゲルの転換、剥離ライナーおよびパッケージ | 波形、電流および熱限界、配置、処置の論理、再使用の方針および終了するデバイス検証 |
| 接地パッドパターン | OEM 定義によって印刷されるリターン パターン、割れた幾何学、鉛またはコネクター インターフェイス、加工された層および点検 | 安全アーキテクチャ、監視の両立性、力および熱限界、接触評価および調整可能な検証 |
| ウェアラブルパッチ | 敏感な場所、フレキシブル回路、構成のランド、テール、緊張管理、裏材、付着力の地帯、剥離ライナーおよびパッケージ | 電子機器、ファームウェア、アルゴリズム、摩耗試験、環境条件、生体適合性、デバイス検証 |
| カスタムプリントアレイ | 適用特定の電極の地図、配線、誘電体、基質、テール、コネクター、ラミネーションおよび型抜き | 電気テスト方法、合うインターフェイス、取付け、機能受け入れおよび完全なプロダクト検証 |
印刷された機能
電極幾何学および回路データとしてルーティングを解放して下さい
外部形状よりも便利な製造入力です。 それは印刷および加工のために必要なあらゆる有効電極部、伝導性パス、絶縁材の入り口、テールのコンダクター、コネクターのランド、参照の特徴、維持、曲がる地帯、位置合わせ印および電気関係を識別します。
- ベクトルアートワークか制御回路の幾何学を提供して下さい
- 被覆された配線パターンから別々に活動的な接触区域を識別して下さい
- 次元 チャネルの間隔、テール出口、曲がり止め、コネクターのランド
- 名前 抵抗、導通、絶縁および臨床性能を仮定しない視覚点検
レイヤスタック
接着剤、ハイドロゲル、裏材、ライナー、回路を1つの登録スタックとして扱います
材料単体で問題がなくても、計画した積層構成では不具合が生じることがあります。厚さ、重なり、端部露出、打ち抜き公差、ラミネート圧、剥離ライナー、配線保護、保管、梱包条件は、OEMに納入するアセンブリ品質に影響します。
- 既に材料が選ばれる解放の製造者そして等級
- 皮の接触、非接触、伝導性、絶縁および処理の地帯を地図して下さい
- すべてのプリント機能の周りの重複とエッジ条件を定義する
- 生体適合性、ウェア、保存性、殺菌、包装検証を所有者に割り当てる
加工とEVIDENCE
回転なしで位置合わせおよび包装を点検して下さい デバイスクレームに
生産の証拠は印刷物の出現、次元、場所の位置、継続、合意された方法、絶縁、コネクターの付属品、ラミネーション、型抜きされた位置合わせ、ラベル、計算および包装の状態への抵抗を確認できます。 診断の正確さ、処置の結果、忍耐強い安全、か終了する装置の承諾を証明しません。
- 第一次粒子およびロットレベルの点検を別に定義して下さい
- アートワーク、材料、プロセス、治具および包装の修正を保持して下さい
- 接触表面、はさみ、テール、コネクターおよびラベルを点検の後で保護して下さい
- 変更が新しいサンプルかOEMのrequalificationを要求する州
使用境界から印刷された電極を開発し、生産を繰り返します
OEM使用境界を定義する
OEMによって保持される配置、信号または刺激の建築、持続期間、環境、合う装置、包装およびあらゆる検証を記述して下さい。
リリース回路ジオメトリ
電極サイト、導電トレース、誘電開始、参照ポイント、テール、コネクタランド、ベンドゾーン、電気受入を提供します。
材料の積み重ねを閉めて下さい
名前 基質、インク、裏材、接着剤またはハイドロゲル、泡かnonwoven、補強、剥離ライナー、ラベルおよび承認された代わり。
承認されたサンプル
印刷、位置合わせ、寸法、電気チェック、添付ファイル、ラミネート、ダイカット、ピープル動作、取り扱い、パッケージの状態を確認します。
制御の繰り返しビルド
修正、ソース、プロセスウィンドウ、備品、レコード、パッケージ、置換、通知、OEMの再評価トリガーをロックします。
印刷された電極の製造業は合います
一般的な機能は、プリント回路を登録し、柔軟なレイヤーを加工します。 OEMアプリケーションは、残りの電気、臨床、安全、および規制作業を決定します。
忍耐強い監視ハードウェア
OEM の信号取得システムのためのカスタム パッチのフォーマットそしてインターフェイスは幾何学および点検を承認しました。
神経生理学装置
OEM配置および信号変動計画に供給される多場所フレキシブル配列およびチャネルのrouting。
筋肉センシングシステム
管理された間隔、フレキシブル相互接続およびコネクターの handoff が付いている組まれ、複数の場所のレイアウト。
刺激デバイスプログラム
OEM承認済み電気および使用境界に製造されるカスタム伝導性のパッドの構造。
ウェアラブルセンシングプラットフォーム
印刷されたセンシング サイト、フレキシブル回路、テール、部品ランド、裏材、付着力の地帯および包まれた handoff。
研究およびカスタム機器
ジオメトリが標準の電極形式に一致しないプロジェクト用のアプリケーション固有の印刷配列。
RFQのパッケージ
回路、レイヤースタック、インターフェース、検証境界を送信する
初期のコンセプトは、意図した電極マップと顧客の手渡を示すときに便利です。 材料や検査の決定を見逃すと、工具細工や繰り返しの変換の前に閉じることができます。
- 電極サイトジオメトリ、導電トレース、誘電開始、チャンネルID、参照場所、および位置合わせダタム
- 基質、伝導性インク、裏材、接着剤またはハイドロゲル、泡またはnonwoven、補強、剥離ライナー、ラベルおよび承認された源
- テール出口、コンダクター ピッチ、曲がる地帯、コネクターまたはスナップ、鉛の付属品、合うインターフェイス、緊張の軽減および処理限界
- 外のプロフィール、開始、付着力なしの地帯、端の露出、型抜きされた許容、積層物の重複およびアセンブリオリエンテーション
- 導通、抵抗性、絶縁、寸法、視覚的、添付ファイル、位置合わせ、清潔性、および包装受け入れ方法
- 試作数量、年間見積、ロット定義、トレーサビリティ、保管、出荷条件、変更制御、OEM検証計画
医療用電極パッド製造FAQ
医療用電極製品の種類は、JASPER製造できますか?
JASPERは、カスタムパッチ、フレキシブルマルチサイトアレイ、ウェアラブル回路、テール、コネクタ、およびプロジェクト指定加工レイヤーを含む、機能回路が印刷導電性ジオメトリで製造することができる電極製品を確認することができます。
接着剤やハイドロゲルの層を含めることができますか?
それらはプロジェクトが厳密な材料、供給者または承認された代わり、地帯の幾何学、厚さ、重複、剥離ライナー、処理、貯蔵、包装、点検および顧客の検証の責任解放するとき含まれていることができます。
JASPERは臨床または治療性能を検証しますか?
いいえ。 JASPERは、供給された建設に関する合意された製造および電気検査を行うことができます。 診断の正確さ、処置の結果、配置、摩耗、生物適合性、忍耐強い安全、終えられた性能および調整の承認はOEMと残ります。
JASPERは回路アートワークからカスタム電極配列を生成できますか?
はい、アートワークがアクティブなサイトを識別するとき、印刷された配線パターン、誘電開始、テールおよびコネクターの幾何学、材料、次元、許容、電気テスト、加工スタック、および顧客の手渡。
生産前に承認すべきことは何ですか?
印刷物のマスター、物質的な源、層の積み重ね、位置合わせ、型抜き、相互連結、電気受諾方法、視覚基準、ラベル、包装、トレーサビリティおよび新しいサンプルかOEMのrequalificationを要求する変更を承認して下さい。
関連するプリントインターフェース製品
電極マップ、レイヤースタック、コネクタ、OEM検証境界を1つのレビューに置きます。
JASPERは、印刷された導電性ジオメトリ、柔軟な基質、加工層、ダイカット、相互接続、検査、包装、トレーサビリティ、カスタム電極製品のための制御を変更することができます。
