ワイプダウンと液体洗浄
- パスワード
- 顔、エッジ、窓、ハウジングのジョイントにどの流体が接触しますか?
- デザインフォーカス
- オーバーレイ互換性、エッジ保護、ウィンドウシール、排水、残留。
- サンプル証拠
- 再インストールされたクリーニングサイクルプラス視覚および機能点検。

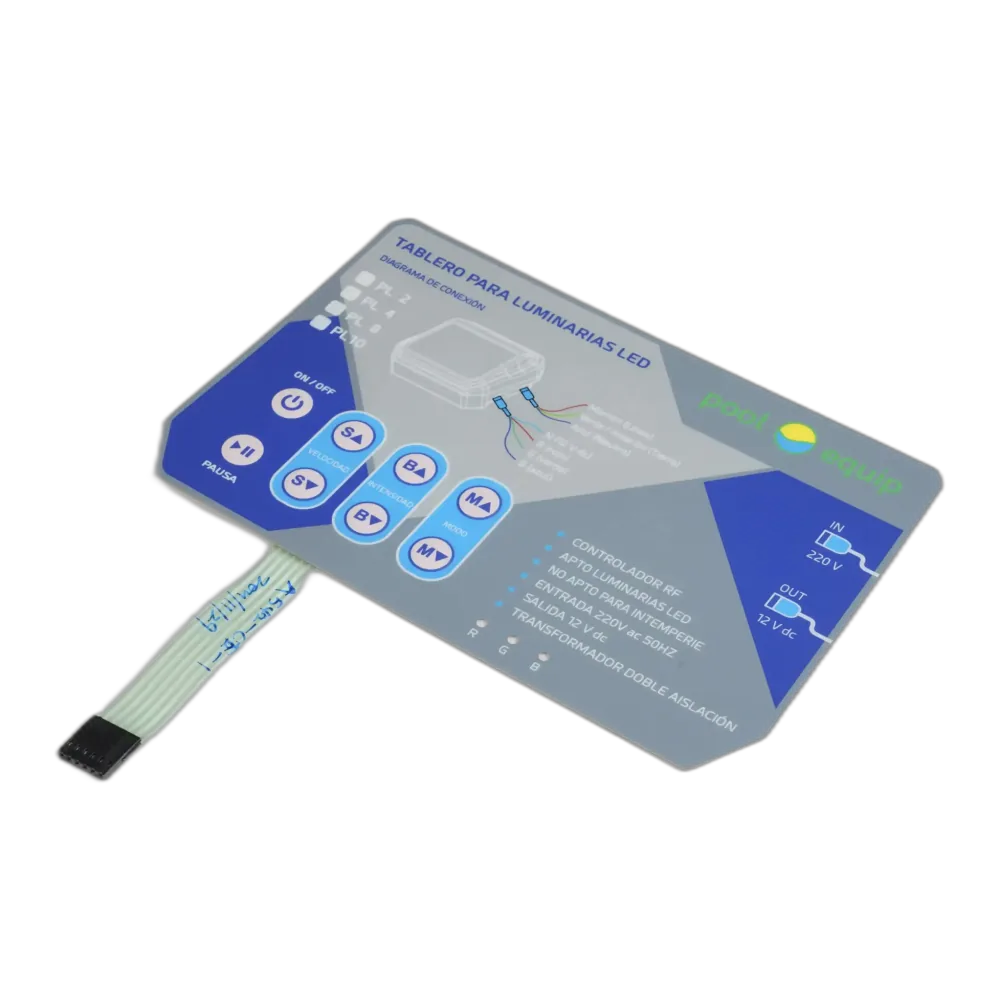

防水メンブレンスイッチ
あらゆる水道のまわりで設計されているカスタム密封されるインターフェイス。 JASPERは、オーバーレイ、ラミネートエッジ、ウィンドウ、テール出口、コネクタ境界、ガスケットまたは接着剤、エンクロージャ表面、排水、および製造固有のテストをツーリング前に調整します。
評価ラベルではなく、露出から始めましょう。
同じフロントパネルは、湿った布、風に運転された雨、一時的な浸漬、または熱の洗浄を繰り返すことができます。 これらの条件は、異なるパス、負荷、材料の質問、および受諾の証拠を作成します。
雨、スプラッシュ、スプレー、またはホース
- パスワード
- どの方向から水がパネルおよびテール出口に達することができますか。
- デザインフォーカス
- 周囲のシール、角、切り口、テールのルート、コネクターの記入項目および操業off。
- サンプル証拠
- 定義された方向から露出される生産固有のアセンブリ。
一時的な液浸
- パスワード
- 組み立てられた表面および接合箇所は水の下で、そして長さのために残りますか。
- デザインフォーカス
- 連続境界、トラップ空気、キャピラリーパス、圧力変化、回復。
- サンプル証拠
- 合意された液浸の議定書は内部および電気点検によって続きます。
洗浄およびプロセス化学
- パスワード
- 圧力、温度、化学、周波数、および動力を与えられた状態は適用しますか。
- デザインフォーカス
- 素材の互換性、ジェットアクセス、エンクロージャの接合箇所、排水およびサービス ウェア。
- サンプル証拠
- インストールされたインターフェイスおよびハウジングのバイヤー定義された洗浄順序。
水は6つのインターフェイスの最も弱いを見つけます。
各ルートを別のエンジニアリングの決定として扱います。 最後の1つのパスは、次のエッジ、開口部、テール、コネクタ、またはハウジングジョイントが含まれていることを証明しません。
前部上敷の表面
水道
水、洗剤、摩耗および地位の低下はオペレータ表面に達します。
達成決定
互換のフィルム、インク システム、窓の構造および表面の終わりを選んで下さい。
インストールされた証拠
定義された露出の後でグラフィック、窓、キーおよび機能を尊重して下さい。
周囲ラミネートエッジ
水道
水は露出した層の端、角、接着ランドおよびローカルギャップに達します。
達成決定
端の幾何学、シールの幅、角の半径、付着力の継続および排水を置いて下さい。
インストールされた証拠
セクションまたは露出の後で邪悪なために端を点検し。
Windowsとカットアウト
水道
窓、LEDs、ベント、ハードウェア ホールを表示し、表面を中断する転移を浮彫りにして下さい。
達成決定
重複、明確な付着力、ガスケット、斜面、または密封されたサブアセンブリの所有権を定義して下さい。
インストールされた証拠
組み立てられた状態および動力を与えられた状態で各開始を点検して下さい。
フレキシブルテール出口
水道
テールはスロット、折目、毛細血管のルート、または付着力の端を作成できます。
達成決定
出口の方向、スロット幾何学、シールのランド、曲げ半径、緊張およびサービス モーションを制御して下さい。
インストールされた証拠
実際のテールのルートをテストし、出口の両側を点検して下さい。
コネクターかケーブルの記入項目
水道
水は密封されていないコネクター、ケーブル、または合うインターフェイスを通してスイッチをバイパスできます。
達成決定
コネクターのシーリング、ブーツ、腺、potting、滴りのループおよびマットの責任を割り当てて下さい。
インストールされた証拠
スイッチテールだけでなく、完全に接続されたアセンブリを露出します。
ハウジングの接合箇所および土台平面
水道
ワープ、テクスチャ、ファスナーギャップ、粘着汚染、または不均等な負荷はシールを開くことができます。
達成決定
平坦性、ガスケットのランド、表面の準備、圧縮およびアセンブリ プロセスを解放して下さい。
インストールされた証拠
生産のエンクロージャ、ハードウェア、トルクまたは結合方法および点検計画を使用して下さい。

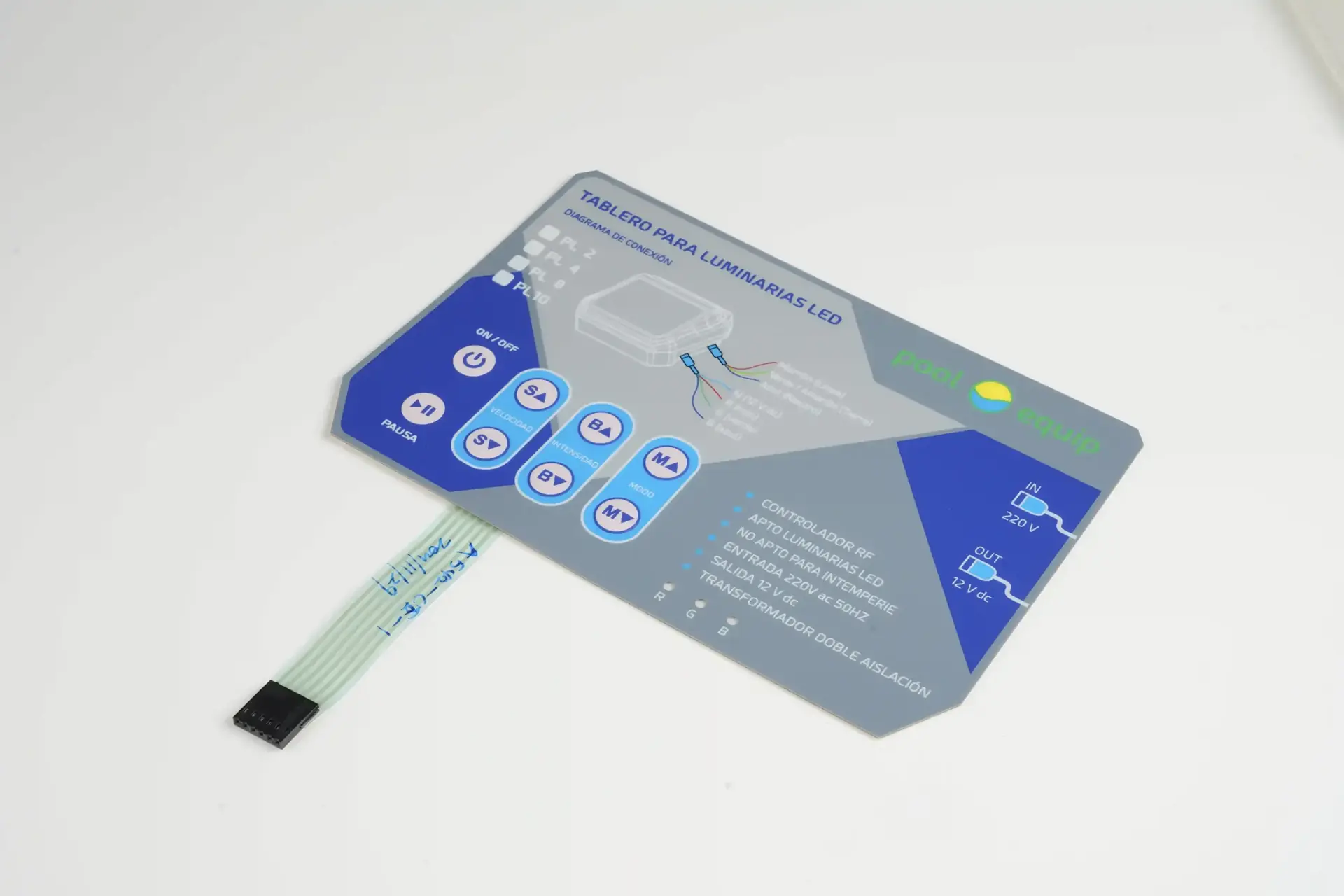

エンクロージャは防水メンブレンスイッチの一部です。
シールは、オペレータは、ラミネートエッジと取り付け境界をハウジングに直面します。 テールルーティング、コネクタ保護、排水およびアセンブリ負荷は、その制御されたパスの中に残さなければなりません。
- 開口部や角の周りのガスケットや接着剤のランドの連続を維持します。
- 保護されたキャビティを迂回するスロットを通さない。
- 端から収集することを可能にするのではなく、水が排水する場所を定義します。
- 圧縮を割り当てる前にエンクロージャの平坦および表面状態を点検して下さい。
パートシップの前にターゲットを調達します。
必要な標準と買い手プロトコルを使用して、正確な条件を定義します。 下のページは、ある結果が別の結果に転送することを主張することなく、共通の暴露家族を分離します。
スプラッシュまたはスプレー露出
バイヤー定義
方向、流れ、持続期間、土台の角度、動力を与えられた状態および受け入れを定義して下さい。
サンプルは証明します
インストールされたサンプルは機能的にとどまり、制御された境界で受容不能な侵入を示しません。
ウォータージェット露出
バイヤー定義
ノズルまたは装置方法、間隔、方向、期間、温度および脆弱な接合箇所を定義して下さい。
サンプルは証明します
完全なパネル、ハウジング、テールおよびコネクターは合意された順序の後で点検されます。
一時的な液浸
バイヤー定義
深さ、持続期間、オリエンテーション、事前調節、回復および内部点検を定義して下さい。
サンプルは証明します
組み立てられたインターフェイスは浸漬の後でプロジェクトの受諾の条件を満たします。
延長浸漬または洗浄ダウン
バイヤー定義
プロジェクトのテストプロトコルですべての条件を定義します。別の評価からそれを推測しないでください。
サンプルは証明します
生産意図的な証拠は承認済み構造および設置プロセスに一致します。
フラットスイッチは、制御されていないハウジングを救助することはできません。
表面波動、狭いコーナー、凹凸のボス、不規則な質感、汚染された接着ランド、または不均等な留め具の負荷は、そうしない音の周囲を中断することができます。 スイッチの輪郭を解放する前に土台の平面を見直して下さい。
土台の平面平坦性、ステップ、質感、塗料、リリース剤、ローカルリブ。
シールのランド角、窓、ファスナー、テール出口の周りの連続的な幅。
閉鎖の負荷ファスナーパターン、ボンド圧力、ガスケットの回復、サービスアクセス。
水質管理スロープ、ドレインルート、ベントパス、プールゾーン、ケーブルドリップループ。
素材を変更する前にパスをトレースします。
リークレポートは、エントリーポイント、旅行パス、内部証拠、およびアセンブリの状態を識別するときにのみ有用です。 これらの4つのパターンは診断のための共通の出発点です。
エッジウィッキング
ラミネートエッジや角に沿ってモイスチャーが現れます。
回答:周囲のランドの連続、きれいな、幾何学のために十分広く、プールから保護されていますか?テールキャピラリーエントリー
Moisture は tail に続くか、出口スロットの後ろに現れます。
回答: インストールされたベンド、緊張、スロット、または粘着トランジションは、毛細血管経路を作成しますか?コネクターバイパス
スイッチ面は、湿気がハーネス側を通って入る間乾燥します。
質問: 誰が交尾コネクター、腺、ブーツ、ポッティング、ドリップループ、ケーブルルートを所有していますか?ハウジングギャップ
ファスナーの位置、表面の変化、またはアセンブリ方法によるイングレッシブの変更。
質問: 土台の平面は平らであり、シールの境界全体を渡る閉鎖の負荷ですか。密封されたインターフェイスを実質の操業環境に一致して下さい。
申請名はIP対象を選択しません。 各プロジェクトの実際の水源、洗浄プロセス、設置および受諾方法を捕獲して下さい。

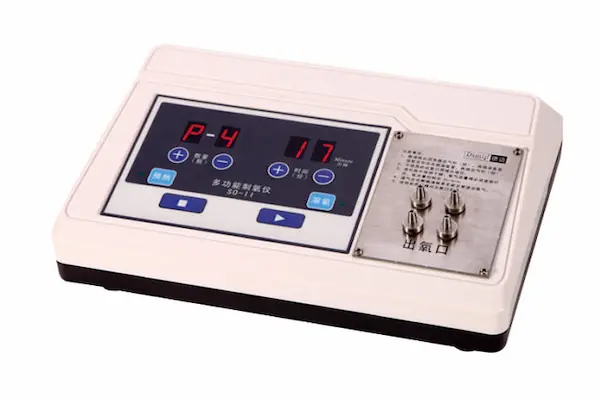

医学および実験室装置
露光入力
頻繁なワイプダウン、消毒剤の接触、継ぎ目、窓および衛生の条件。
リリースフォーカス
承認された化学薬品、井戸の時間、周期の計算、残余および後クリーニングの点検を定義して下さい。

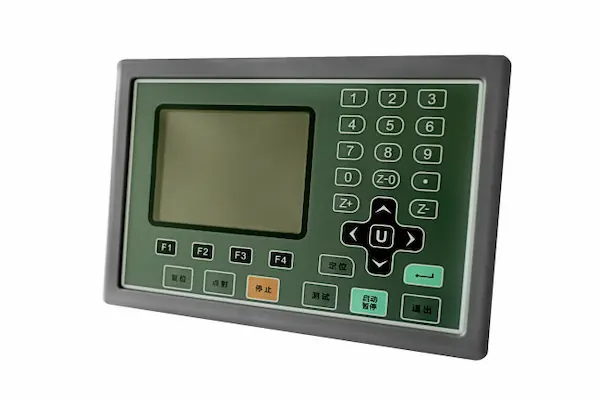

産業制御および機械類
露光入力
直接水、プロセス残骸、温度変化、化学および繰り返された生産のシフト。
リリースフォーカス
ジェットアクセス、動力を与えられた状態、排水、エンクロージャの接合箇所およびコネクターの保護を定義して下さい。
テストおよび測定の器械
露光入力
ベンチのこぼれ、分野処理、クリーニングの液体、表示開始および繰り返されたキー操作。
リリースフォーカス
座標ウィンドウシール、キージオメトリ、テールルーティング、ハウジングフラットネス、および洗浄証拠。
屋外および移動式電子工学
露光入力
雨、スプラッシュ、凝縮、ほこり、温度の循環、ケーブルの記入項目およびエンクロージャの呼吸。
リリースフォーカス
座標の操業オフ、換気、端の保護、テール出口、ハウジングの接合箇所およびサービス アクセス。
緩いスイッチではなく、生産固有のインターフェイスを承認します。
実際のガスケットまたは接着剤、テールルート、コネクタ、ファスナーまたは接着プロセス、および露出のオリエンテーションで意図されたハウジングに承認済みスイッチを取付けて下さい。 それから機能および制御された境界を点検して下さい。
- エンクロージャの表面、開始および土台ハードウェア承認される
- 生産のガスケットか付着力および文書化された設置プロセス
- 実際のテール曲げ、スロット、緊張の軽減、コネクターおよびケーブル ルート
- 定義された露出の方向、持続期間、温度、化学および動力を与えられた状態
- 視覚、電気的、内部侵入、回復およびポストテスト受諾

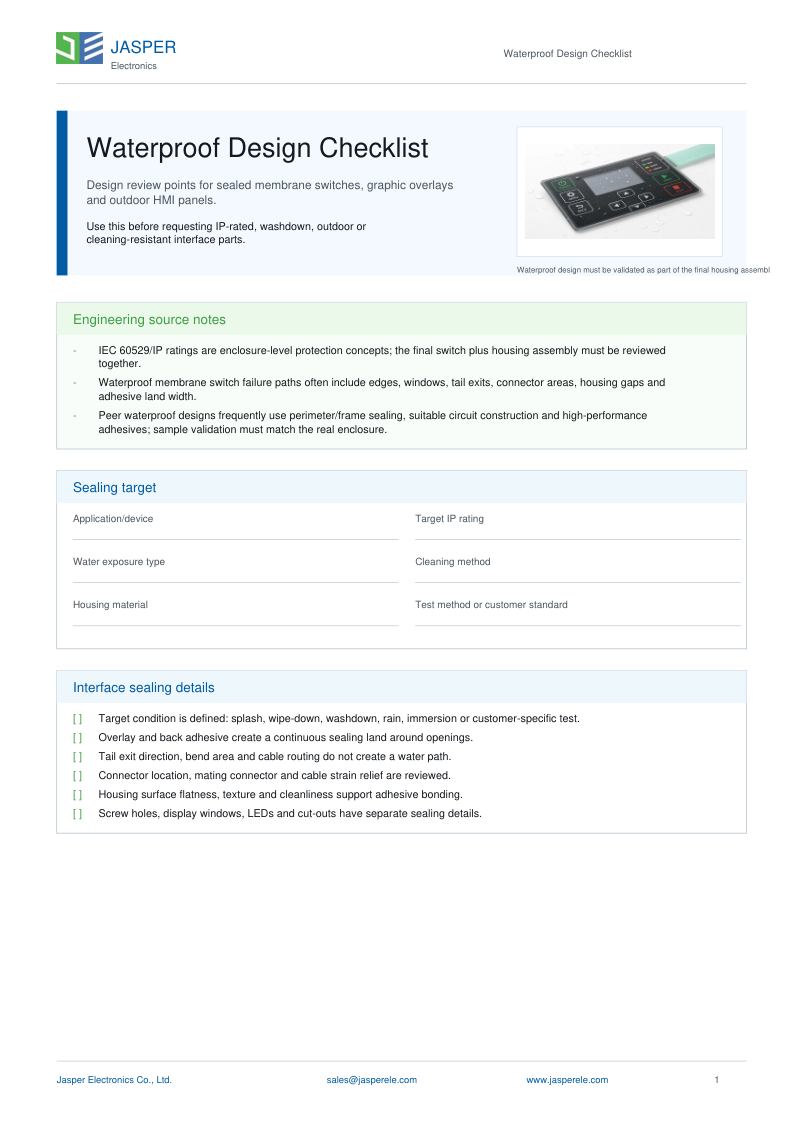

防水設計チェックリスト
露出、ターゲット評価、エンクロージャのデッサン、周囲のランド、窓、テールルート、コネクター、ガスケットまたは接着剤、排水、アセンブリ プロセスおよびサンプルの証拠を工具細工の前に準備して下さい。
防水メンブレンスイッチFAQ
メンブレンスイッチを防水させるものは何ですか?
防水メンブレンスイッチは、完全なインストールされたシール境界に依存します。オーバーレイ、ラミネートエッジ、ウィンドウ、テール出口、コネクタまたはケーブルエントリ、取り付けガスケットまたは接着剤、エンクロージャ表面、およびアセンブリプロセス。 封印された顔だけは、すべての水路を保護しません。
IP65メンブレンスイッチもIP67ですか?
自動的にありません。 IP65 および IP67 は異なる水にさらされるので、1 つのターゲットの証拠は他に証明しません。 必要な露出を定義し、一致するテスト方法を使用して生産固有のインターフェイスアセンブリを承認します。
フレキシブルテール出口は水に対して密封できますか?
はい、しかし設計は出口の位置、接着ランド、くねりの半径、緊張、毛細血管道、エンクロージャ スロット、およびローカル ガスケットまたはpottingの境界を制御しなければなりません。 テールは、緩いフラットサンプルではなく、インストールされたルートでテストする必要があります。
エンクロージャは防水メンブレンスイッチ性能に影響を与えますか?
はい。 表面の平坦性、ガスケットのランド、角の幾何学、締める物間隔、表面の終わり、換気、排水および設置圧力は漏出道を開けるか、または閉まることができます。 スイッチおよびハウジングは1つのシーリング システムとして確認されるべきです。
洗浄メンブレンスイッチの指定方法は?
水がどこから来るかを定義して下さい、スプレーかジェット機の方向、持続期間、間隔、温度、クリーニングの化学、頻度、動力を与えられた状態、排水および受諾可能なポスト テスト操作。 それからそれらの条件のまわりで構造および証拠の計画を選んで下さい。
OEMは防水メンブレンスイッチの引用語句のために送るべきですか。
パネルのデッサン、ハウジング材料および表面、切り口、テールのルート、コネクターの場所、ガスケットまたは付着力の概念、ターゲット露出、クリーニング方法、化学薬品、サンプル量および取付けられたテストか受諾の条件を送って下さい。
