比較可能な見積を得るためのメンブレンスイッチRFQチェックリスト

実務で使えるメンブレンスイッチのRFQ（見積依頼）チェックリストは、希望機能を並べただけの表ではありません。複数のサプライヤーが同じ構成を前提に見積できるよう、図面、数量、使用環境、受入基準、未決事項をそろえるための最小要件です。情報が欠けた依頼からは比較できない見積が生まれ、条件をそろえた依頼からは比較できる見積が得られます。

最終更新日：2026年8月3日

このメンブレンスイッチ見積依頼チェックリストは、量産計画に使える条件で見積を取りたいOEMの機械設計者、電気設計者、購買担当者を対象としています。構想レビュー、複数社からの比較見積、量産移管の各段階で、資料の不足と未決事項を見分けるために使います。

対象は、産業機器、医療機器用部品、家電、自動車用インターフェース、船舶機器、計測機器などに組み込むカスタムメンブレンスイッチです。判断の境界は明確です。複数社から比較可能な見積を取れる資料になっているか、まだ構想レビューの段階か。このいずれかです。

---

1. 情報不足のRFQでは見積を比較できない

メンブレンスイッチは、カタログ品番だけで決まる部品ではなく、多層構造の組立品です。「PETパネル、IP67、クリック感あり、ZIFテール、5,000個」と書いても、フィルムグレード、粘着材、ドームの支持方法、通気経路、コネクタピッチ、サンプル受入条件について、サプライヤーごとに異なる前提を置く可能性があります。「IP67」がIEC 60529に基づく筐体システムの要求なのか、単なる希望なのかも判別できません。

この差は単価だけでなく、プロジェクト期間にも影響します。サプライヤーAは銀ペースト印刷PET回路、汎用アクリル系粘着材、推定ピン配列で見積し、サプライヤーBはFPCハイブリッド、300LSE系粘着材、指定されたTE系コネクタで見積するかもしれません。どちらも金額は提示できますが、対象構成が違うため比較できません。結果として再見積が必要になるか、誤った構成のまま版や抜き型を製作することになります。

典型的な失敗の流れは次のとおりです。

1. コネクタ、筐体表面、洗浄薬品などの未決インターフェースが明示されない。
2. 各サプライヤーが自社の標準条件で空欄を埋める。
3. サンプルは導通しても、筐体との嵌合、接着、操作感で不合格になる。
4. スクリーン版、抜き型、エンボス型、治具が誤った積層構成に固定される。
5. 購買部門が「なぜ2回目のサンプルで条件が変わったのか」を確認しながら、見積をやり直す。

RFQチェックリストの目的は、価格順位を付ける前にこの連鎖を止めることです。初日からすべての選択を確定させる必要はありません。ただし、未決事項は必ず明記し、全社が同じ固定条件で見積するか、同じ資料に対する選択案として見積できるようにします。

以下では、10項目の見積条件を「良い状態」と「要注意」に分け、図面チェックリスト、見積条件の判断表、サンプル承認マトリクス、資料が不十分な状態から比較可能な見積へ進む手順を示します。

---

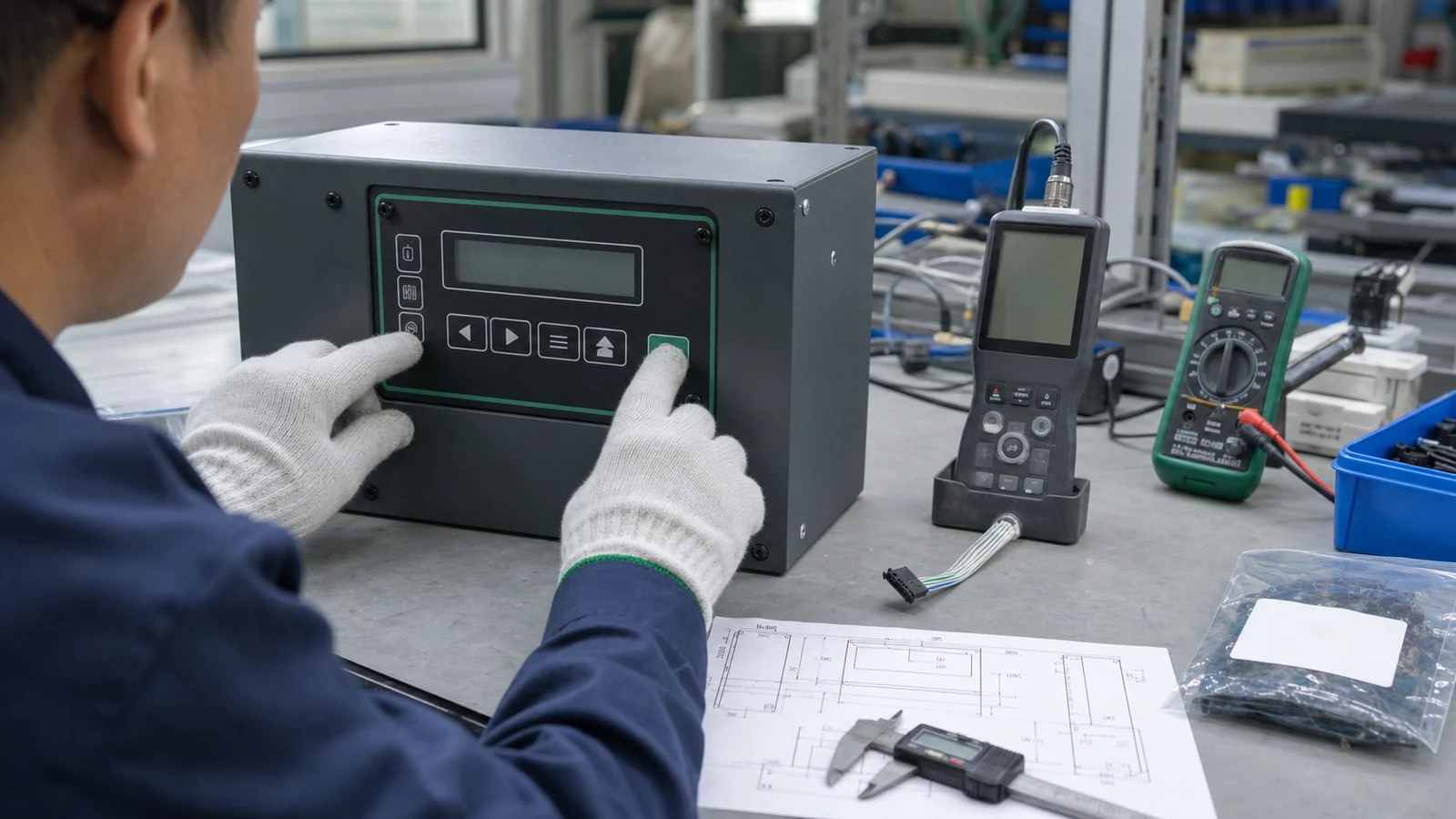

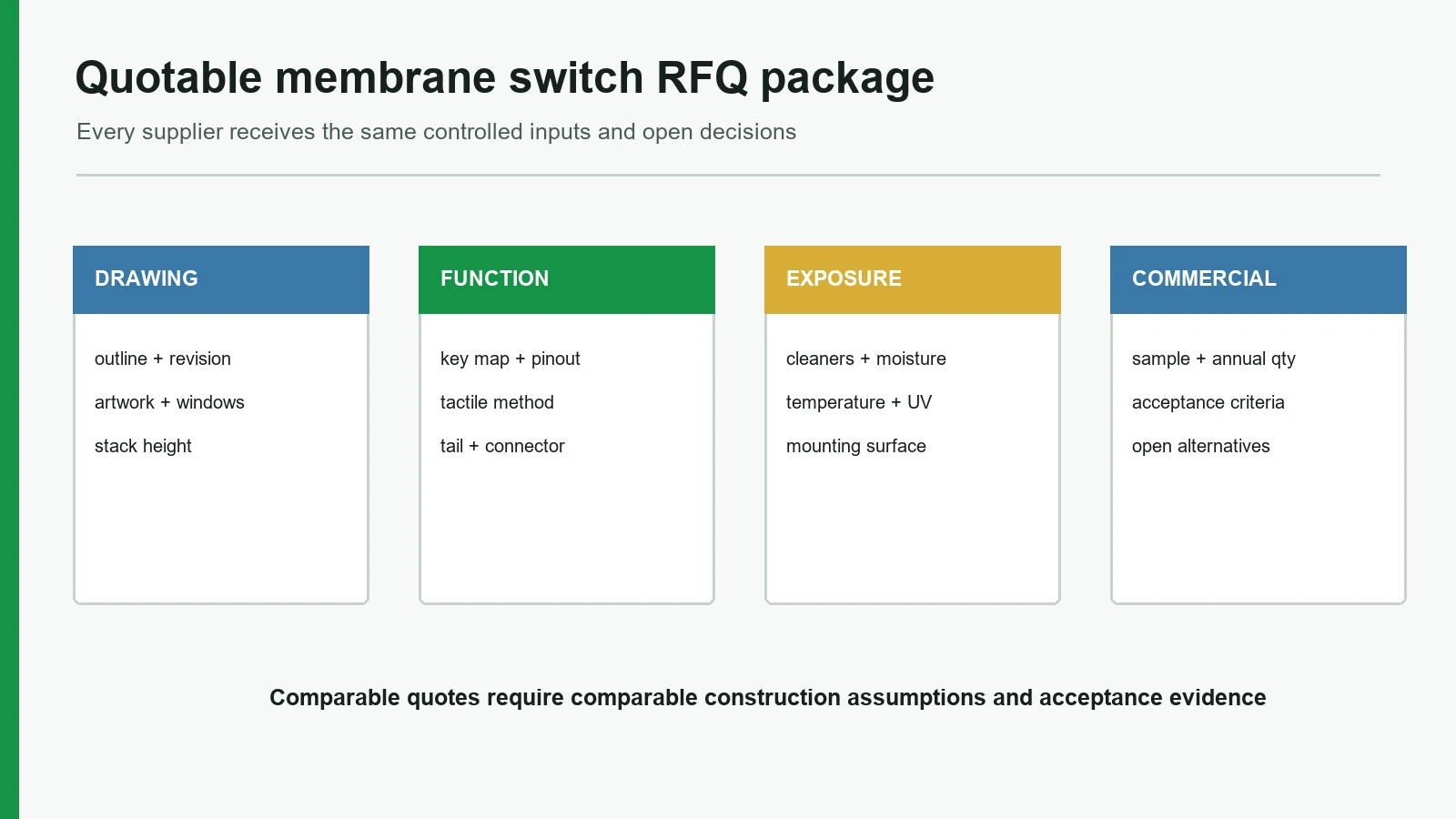

2. メンブレンスイッチの見積に必要な情報：10項目チェックリスト

次の10項目は、見積の比較性を崩しやすい順に並べています。単なる問い合わせフォームの入力欄ではなく、複数社へ見積依頼を出せるかどうかを判定するゲートとして使ってください。

2.1 図面一式の管理責任と改訂管理

見積の根拠になるのは、実際にレビューされた改訂版です。表示窓寸法、キー間隔、テール出口について複数ファイルの内容が食い違うと、サプライヤーごとに別のファイルを最新版と判断します。

良い状態： 現行の機械図面を1組にまとめ、レビュー用PDFと、嵌合確認に必要なDXF/DWGまたはSTEPを用意する。改訂記号または日付、外形線、窓、キー中心、粘着範囲、テール出口を明記し、旧版には「廃止」と表示する。

要注意： 識別のないPDFが複数ある、縮尺のないスクリーンショットしかない、または「新しそうなファイルを使用」と指示している。これは図面チェックリストではなく、サプライヤーに図面の復元作業を求める状態です。

2.2 アートワークと表示意図

電気レイアウトとグラフィックレイアウトは別の資料です。アートワークは色、デッドフロントアイコン、透明窓、エンボス範囲、表示文字を規定します。これがないと、電気設計の見積後に外観を推測することになります。

良い状態： Adobe Illustrator（AI）、CorelDRAW（CDR）またはPDFのベクターデータに、PantoneまたはCMYK、窓の透明度、ハードコートや表面テクスチャ、固定のブランド表示と機能表示の区別を記載する。

要注意： JPEGアイコンのみで色指定がなく、窓の指示もなく、部分テクスチャやデッドフロント表示の指定もない。

2.3 外形寸法、厚さ上限、積層設計の分担

サプライヤーには、外形と筐体が許容できる厚さが必要です。厚さ上限がなければ、照光、エンボス、粘着材、シールド層の構成が自由変数になります。

積層構成に最低限必要な指示は次のとおりです。

[A] グラフィックオーバーレイフィルム＋ハードコート／テクスチャ／印刷
[B] オーバーレイ用粘着層
[C] 回路層：銀ペースト印刷PET／FPC／PCBハイブリッド
[D] スペーサー／ドームキャリア／通気経路
[E] 背面粘着材＋必要に応じて補強板／ガスケット
[F] 筐体貼付面＋コネクタ／PCB嵌合面

良い状態： 外形寸法、取付部の重要公差、最大積層厚さ、発注者が指定する層とサプライヤーが提案できる層を明示する。

要注意： 「写真のサンプルと同じサイズ」だけで、実測寸法、窓端部の禁止領域、最大厚さがない。

2.4 回路機能、キーマップ、ピン配列

表面パネルの図面だけでは見積条件が足りません。キー数、マトリクス回路か共通バスか、LEDがあれば極性、想定ピン配列、または「ピン配列は未決」とする明示が必要です。

良い状態： 機能名付きキーマップ、回路方式の希望または選択可能範囲（銀ペースト印刷PET、FPC、リジッドPCBハイブリッド）、ピン配列表を用意する。未決の場合は「ピン配列未決・提案希望」と記載する。

要注意： アートワークのみでキー機能がなく、LEDや短絡リスクへの記載もなく、既存PCBによってコントローラー側のピン配列が固定されているかも不明。

2.5 テール出口、コネクタ系列、嵌合制約

コネクタの不一致は、サンプル後に起きやすい不具合です。ピッチ、接点面、受け入れ可能なFPC厚さ、アクチュエータ方式、引き出し方向は、口頭の「ZIF対応」ではなく採用コネクタの図面で管理します。TE ConnectivityのFPCコネクタ例からも、これらがコネクタ管理寸法であることが分かります。

良い状態： コネクタ系列または嵌合部品、ピッチ、極数、接点面、テール長さの範囲、引き出し辺、補強板の要否を指定する。コネクタが未決なら「コネクタは提案可、筐体制約は以下」と記載する。

要注意： 「ZIFテール」のみでピッチと接点面がなく、アクチュエータを操作する筐体クリアランスもない。

2.6 操作感、ドーム支持、通気経路

タクタイル、ノンタクタイル、メタルドーム、ポリドームは、同じ明細として置き換えられる構成ではありません。Snaptronの通気ガイダンスが示すように、閉じ込められた空気は操作感を変える可能性があり、積層構成によってスペーサー、キャリア、基板のいずれかに通気経路を設けます。

良い状態： クリック感、ソフトな操作感、フラットなノンタクタイルなどの目標、手袋使用の有無、必要なら操作音の制約、筐体内への通気を許容するかを記載する。

要注意： 「良いクリック感が必要」とだけ記載し、支持面の説明や手袋条件がなく、密閉要求があるのに通気経路も定義されていない。

この構成が適さない場合： 極めて短いストローク、静音性、最小厚さを優先する製品では、メタルドーム式タクタイルを初期設定にせず、ノンタクタイルまたは別のHMI方式を検討します。

2.7 オーバーレイのフィルム系列と表面仕上げ

「PETまたはPC」は材料指定として不十分です。グラフィック用・メンブレンスイッチ用フィルムは、グレード、表面仕上げ、機能仕様ごとに分かれています。同じ樹脂系列でも、薬品清拭、屋外UV、深いエンボス、光学窓によって適切なグレードは変わります。

良い状態： 分かる範囲で樹脂系列を指定し、マット、光沢、テクスチャ、ハードコートなどの仕上げ、光学窓の要件、樹脂選定に関係する薬品・UV暴露を記載する。

要注意： 「最安のPET」と指定する一方で、屋外UV、強い消毒薬、深いエンボスを同時に要求し、どの条件を優先するか決めていない。

2.8 背面粘着材と貼付面の表面エネルギー

接着不良は「もっと強い粘着材」で解決できるとは限らず、被着体が原因になることがあります。3M 467MPは200MPアクリル系で、金属や高表面エネルギープラスチック向けとして位置付けられています。3M 9495LEは300LSE系で、低表面エネルギープラスチックや粉体塗装面向けとして位置付けられています。3Mの表面処理ガイダンスでも、清潔で乾燥した均一な面と、十分な圧着が基本です。

良い状態： 筐体材料、塗装・粉体塗装・テクスチャの状態、貼付時と使用時の温度、再剥離か永久固定か、既存品で端部浮きが起きたかを記載する。

要注意： 「3M粘着材」とだけ指定し、シリーズも被着体も定義せず、筐体表面のテクスチャも不明なままにしている。

2.9 使用環境、洗浄条件、IP要求の位置付け

筐体を定義せずに「IP67メンブレンスイッチ」と書いても要件は完成しません。IEC 60529は、電気機器の筐体が備える保護等級を分類する規格です。RFQには、水滴、浸漬意図、粉じん、洗浄、洗浄剤、UV、油、塩分を記載し、IP等級が完成機器の要求なのか、システム試験前のシール設計目標なのかを明確にします。

良い状態： 実際の使用環境を平易に説明し、洗浄薬品、製品仕様で既に決まっている温度範囲を記載する。IP表記は試験対象と関連付けるか、設計目標であることを示す。

要注意： 筐体、ガスケット計画、試験責任の記載がなく、単品RFQに「IP67必須」とだけ書かれている。

ESD要件も位置付けが必要です。IEC 61000-4-2は機器レベルのイミュニティ試験方法です。キーパッドのRFQにシールドや接地経路などのESD設計要素は記載できますが、オーバーレイ単体に根拠のないkV値を付けてはいけません。

2.10 数量、サンプル計画、受入基準

数量は購買用の入力欄にとどまりません。試作数、初回量産ロット、年間数量によって、金型費の配賦、検査サンプリング、仮治具を使えるかが変わります。受入基準がなければ、サンプルが操作感、嵌合、照光、接着まで承認されたのか、導通だけ承認されたのか判断できません。

良い状態： サンプル数量、初回発注数量、年間数量またはその範囲、ならびに外観、寸法、操作感、電気、光学、組立、環境のうち必要な受入項目を短く記載する。

要注意： サンプル計画なしで「量産のみ見積」、または測定方法なしで「サンプルですべて承認」と記載する。

---

3. メンブレンスイッチ図面・見積条件チェック表

3.1 図面・ファイルのチェックリスト

複数サプライヤーへRFQを発行する前に、ファイル単位で次の表を確認します。

3.2 見積条件の判断表

3.3 サンプル承認マトリクス

定義のない「問題なし」を基準に初回品を承認しないでください。

見積を比較する前に、次の4つのゲートも確認します。

---

4. 不十分な資料から比較可能な見積へ進む8ステップ

この手順は、購買と設計が共同で運用できる見積プロセスです。

ステップ1 — 製品系列と開発段階を固定する

対象がメンブレンスイッチ、キーパッド、パネルのいずれかを明記します。シリコンラバーキーパッドや静電容量式タッチパネルを代替案として検討しているなら、その旨も記載します。開発段階は、構想、暫定図面、試作改訂、量産移管から選びます。bestmembraneswitchs.comのJASPER公開RFQ受付でも段階を確認しているのは、各段階で構成上のリスクが異なるためです。

ステップ2 — 図面チェックリストに沿って資料を集める

機械図面、アートワーク、回路／ピン配列、コネクタ情報、筐体情報を集めます。Webフォームからファイルをアップロードできない場合は、管理された共有リンクを使うか、同一の会社名・プロジェクト名でメール送付します。JASPERの図面送付と見積依頼の受付では、未決事項が明記されていれば未完成の資料でもレビュー対象になります。

ステップ3 — 必須条件と調整可能な希望を分ける

固定されたTE系コネクタのピッチ、消毒薬での清拭、手袋操作、顧客指定文書一式などは必須条件になり得ます。一方、フィルムブランド、ドーム荷重帯、マットかソフトタッチかは調整可能な希望かもしれません。サプライヤーは希望条件を最適化できますが、必須条件を無断で変更してはいけません。

ステップ4 — 年間数量を含む数量条件を加える

サンプル数量、初回量産数量、年間数量または範囲を提示します。複数社の単価を比較するには、年間数量が重要です。これがなければ、あるサプライヤーは金型費を積極的に配賦し、別のサプライヤーは単発案件として見積する可能性があります。

ステップ5 — 使用環境と受入基準を添付する

洗浄薬品、水分暴露、屋外・UV条件、分かっている温度条件、この装置で必要なサンプル承認マトリクスの行を記載します。IP表記が必要なら、IEC 60529の位置付けに沿い、設計目標なのか、機器チームが管理するシステム試験なのかを明記します。

ステップ6 — 全サプライヤーに同じ資料を発行する

同じ図面、同じ改訂、同じ数量、同じ未決事項リストを送ります。見積書では、各サプライヤーに前提条件を再記載してもらいます。資料にないコネクタや粘着材を一社だけが仮定した場合、それは割安な提案ではなく、条件不一致の回答として扱います。

ステップ7 — 価格順位の前に構成の一致を確認する

積層案、コネクタの解釈、被着体と粘着材の組合せ、サンプル範囲、提出文書の範囲を比較します。その後で商取引条件を順位付けします。シールド、ハードコート、初回品確認を除外した安価な単価は、同等条件の低価格ではありません。

ステップ8 — 承認した構成をサンプル・量産記録へ反映する

マトリクスに基づいてサンプルを承認したら、リリースする図面一式を固定します。その後の量産発注では、最初の構想メールではなく、承認改訂版を参照します。

不十分なRFQが適さない場合： 3社の単価を既に順位付けすることが目的なら、構想だけの資料は使えません。まず構想レビューを行い、その後、共通条件を固定したRFQを再発行します。

---

5. 見積を比較不能にする要注意項目

書類の体裁が整っていても、次のいずれかがあれば複数社の価格順位付けを一旦止めます。

• 図面やアートワークの改訂管理がない — サプライヤーごとに異なるファイルを見積する可能性がある。
• アートワークはあるが回路図やピン配列がない — 電気仕様を推定することになる。
• コネクタが「ZIF」としか書かれていない — ピッチと接点面が未決のままになる。
• 筐体の被着体が不明 — 背面粘着材が推測になる。3M 467MPと9495LEの位置付けの違いを参照する。
• 試験対象のない単品スイッチにIP等級を付けている — IEC 60529の筐体に対する位置付けと整合しない。
• 数量がない、またはサプライヤーごとに異なる — 単価の前提がそろわない。
• 受入マトリクスなしで「サンプル承認後に量産」とする — 金型製作後に操作感や嵌合の不具合が発覚する。
• 必須条件が矛盾している — 例：完全密閉を求める一方、メタルドームの通気経路が未定義。
• 適合文書を「すべての証明書」とだけ指定する — 文書範囲が無制限で、見積にも含まれていない。
• 部品RFQに完成機器の規制承認を求める — メンブレンスイッチ製造は、医療機器のバリデーションや市場承認と同義ではない。

Niceone、LID（tactilemembrane.com）、BX-Panelも、この検索テーマでRFQや見積入力のガイドを公開しています。ただし、これらは手順を確認する資料として扱い、根拠のないリードタイムやMOQの出典にはしません。材料とコネクタの説明には、3M 467MP／9495LEデータ、TE ConnectivityのFPC図面、Snaptronの通気資料、Covestro Bayfol／Makrofol選定資料、IEC 60529、IEC 61000-4-2などの一次資料を使用します。

---

7. 次に行うこと

図面チェックリストのファイル、固定または未決を記入した見積条件表、年間数量、環境条件、サンプル承認マトリクスを1つの資料にまとめます。同じ資料を見積依頼から送り、技術注記を添えて図面一式を先に確認したい場合は図面送付を使用してください。

構成がカスタムメンブレンスイッチで確定している場合は、製品ページで前提を確認し、機能を表す短い文だけでなくRFQ一式を添付します。版や抜き型を固定する前の確認には、公開済みの日本語品質試験情報を利用してください。

技術資料

• IPC-D-325A、プリント基板および組立品の文書化要件（IPCの改訂表では現在非維持、一部は後継規格へ移行）。2026年確認。
• ASTM F1578-24、メンブレンスイッチの接点開閉サイクル試験。2026年確認。
• IEC 60529、筐体の保護等級分類。2026年確認。
• 3M、メンブレンスイッチ用スペーサーおよび粘着材の技術資料。2026年確認。
• Covestro、MakrofolおよびBayfol Film Selector Guide。2026年確認。
• Snaptron、メタルドームの通気およびアクチュエータに関するガイダンス。2026年確認。
• TE Connectivity、FPCコネクタ製品図面。2026年確認。
• ISO 9001:2015、文書化した情報に関する品質マネジメントシステム要求事項。2026年確認。
• IEC 60068-2-14:2023、温度変化試験。2026年確認。
• ASTM D3330/D3330M-04(2025)、感圧テープの剥離接着力試験。2026年確認。
• UL 94、プラスチック材料の燃焼性分類。2026年確認。
• RoHS Directive 2011/65/EU、制限物質の適用範囲。2026年確認。

RFQ資料と年間数量を提出する

現行図面、積層構成、使用条件、未決事項をまとめ、対象構成に沿った技術レビューを依頼します。見積依頼または図面送付から同じ案件名で資料を送付してください。

よくある質問

メンブレンスイッチの見積依頼には最低限何が必要ですか？

改訂を明記した現行図面とアートワーク、外形と窓、キーマップまたはピン配列、指定コネクタまたは未決時の制約、サンプル数量と年間数量、使用環境・洗浄条件、分かる範囲の材料希望、サンプル受入の優先項目を含めます。一部の希望が未決でも、この資料があれば比較可能な見積を開始できます。

価格比較で特に重要な見積条件は何ですか？

比較性を崩しやすいのは、コネクタ定義、粘着材の被着体、数量条件、シール／IP要求の位置付け、サンプル受入範囲です。この5点がなければ、機能一覧が詳しくても見積金額はばらつきます。

Gerberデータがなくても見積できますか？

はい。PDF図面、Adobe IllustratorまたはCorelDRAWのベクターアート、スケッチ、写真、ピン配列メモからレビューを始められます。銀ペースト印刷回路やFPCレイアウトが既に設計済みなら、Gerberデータや詳細回路図が役立ちますが、最初のRFQで必須とは限りません。

現物サンプルしかない場合、図面チェックリストには何を入れますか？

表、裏、テール、コネクタ、側面の写真を、寸法基準とともに送ります。可能なら外形を測定し、既知の不具合と嵌合する筐体材料も記載します。不明点はすべて明示してください。現物サンプルは重要な証拠ですが、それだけで量産仕様書にはなりません。

設計が確定する前でも年間数量を伝えるべきですか？

はい。必要なら範囲で示します。年間数量は、金型方針や検査計画に影響します。全サプライヤーに同じ範囲を示すことで、単価の商業条件をそろえられます。

RFQではIP65またはIP67をどのように記載しますか？

実際の暴露条件と、その等級がシステム試験の目標かどうかを記載します。IEC 60529は筐体の保護等級を扱うため、筐体と試験責任を定めずに単品メンブレンスイッチへ等級だけを記載しても要件は完成しません。

「PETオーバーレイ」だけで材料指定として十分ですか？

十分ではありません。フィルムグレード、表面仕上げ、薬品暴露、光学窓も関係します。Covestroの選定資料にも、PETやPCの系列内に複数のグレードがあります。樹脂略号だけよりも、使用環境の情報が重要な場合があります。

手戻りを減らすために最も重要な粘着材情報は何ですか？

貼付面の材料と仕上げです。金属や高表面エネルギープラスチックと、低表面エネルギープラスチックや粉体塗装面では候補が異なります。3M 467MP（200MP）と3M 9495LE（300LSE）の位置付けを最初の区分として参照し、実際の筐体仕上げに合わせて確認します。組立時には、清潔で乾燥した均一な面も必要です。

未完成の図面でも見積依頼に出せますか？

はい。未決事項を一覧にすれば、構想資料でも技術レビューに使えます。ただし、複数社の最終単価を順位付けする資料としては不適切です。

部品のRFQで完成機器のバリデーションまで代替できますか？

できません。カスタムメンブレンスイッチメーカーは、図面、サンプル、検査記録を支援できます。医療、自動車、安全関連の完成機器に必要なバリデーションは、機器メーカーと適用される規制プロセスの責任範囲です。
