静電容量式タッチスイッチ
制御された電極、間隔、ルーティング、フィードバックおよびホストの状態の無旅行接触地帯を分けて下さい。
お問い合わせ 各マークされた領域が座標面ではなく別のコマンドを表すときにこのルートを選択します。
静電容量式タッチスイッチを見るカスタマイズ キャプチャ インターフェイス エンジニアリング
密封されたOEMインターフェイスのためのカスタム静電容量式タッチ パネル
カスタム静電容量式タッチ パネルはプロジェクト固有のセンシング、グラフィック、フィードバック、コントローラーの行動およびエンクロージャの統合と密封された装飾的な表面を結合します。 オペレータのニーズを入力し、あなたのチームが供給するためにJASPERを望んでいる境界線の種類によってルートを選択します。
6製品ルートディスクリートスイッチ、キーパッド、PCAP、ウィンドウ、バックライト、HMI フロント
1つの設置済み分野カバー、電極、ルーティング、近くの金属、コントローラー、エンクロージャ
国家主導の承認ベアハンド、グローブ、湿気、清掃、障害者、ウェイク、障害行動
静電容量式タッチ パネル プロダクト
物理的なインターフェイス、入力モデル、表示境界、照明およびアセンブリの責任によってプロダクト ルートを選んで下さい。
静電容量式タッチキーパッド
リリースされたチャンネルマップ、隣接キールール、スライダー、ホイール、照明、フィードバックを備えたマルチキー配列。
お問い合わせ 1つのキーパッドとして複数の分離された入力を整理し、解釈しなければならない場合、このルートを選択します。
静電容量式タッチキーパッドを見る

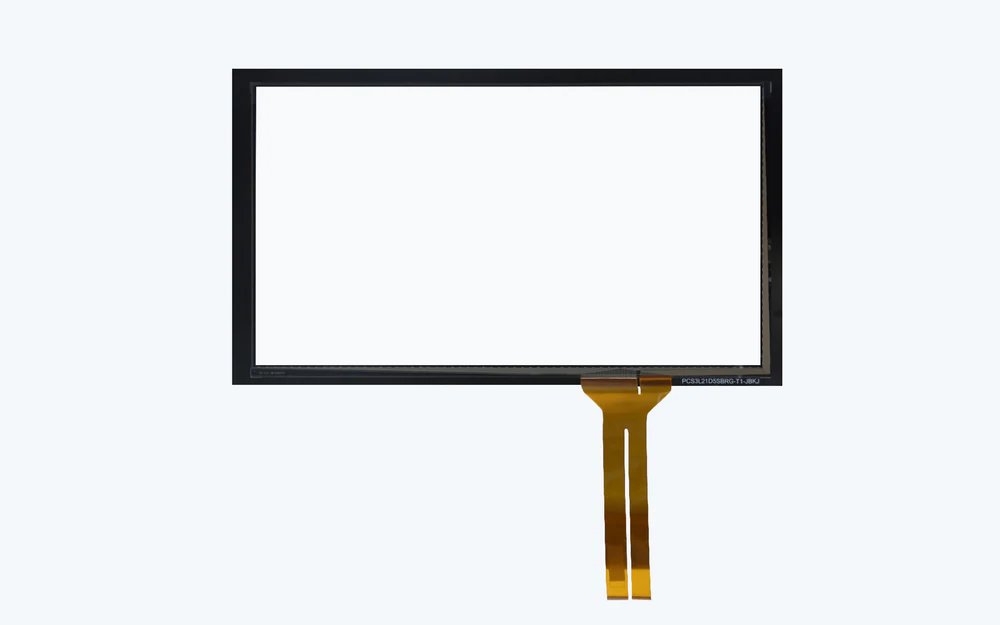

PCAPのタッチ パネル
ディスプレイ、ジェスチャー、およびアプリケーション定義されたタッチトラッキングのためのプロジェクト化された静電容量式座標センシング。
お問い合わせ インターフェイスが固定コマンドの代わりにアクティブな表面を渡る位置を解決しなければならないとき、このルートを選択します。
PCAPタッチパネルを見る
表示窓が付いているタッチ パネル
印刷された静電容量式前部は表示、表示器窓、デッドフロント区域およびエンクロージャの入り口に一直線に並ぶ。
お問い合わせ 光学位置合わせとセンシングフィールドが1つのフロントパネルを共有する必要がある場合は、このルートを選択します。
表示窓が付いているタッチ パネルを見る
バックライト静電容量式パネル
静電容量式制御は照らされたアイコン、軽い妨害、拡散および動力を与えられた州のグラフィックと調整しました。
お問い合わせ オペレータが制御された視覚フィードバックか夜間使用の表示文字に依存するときこのルートを選択します。
Backlitの静電容量式パネルを見る

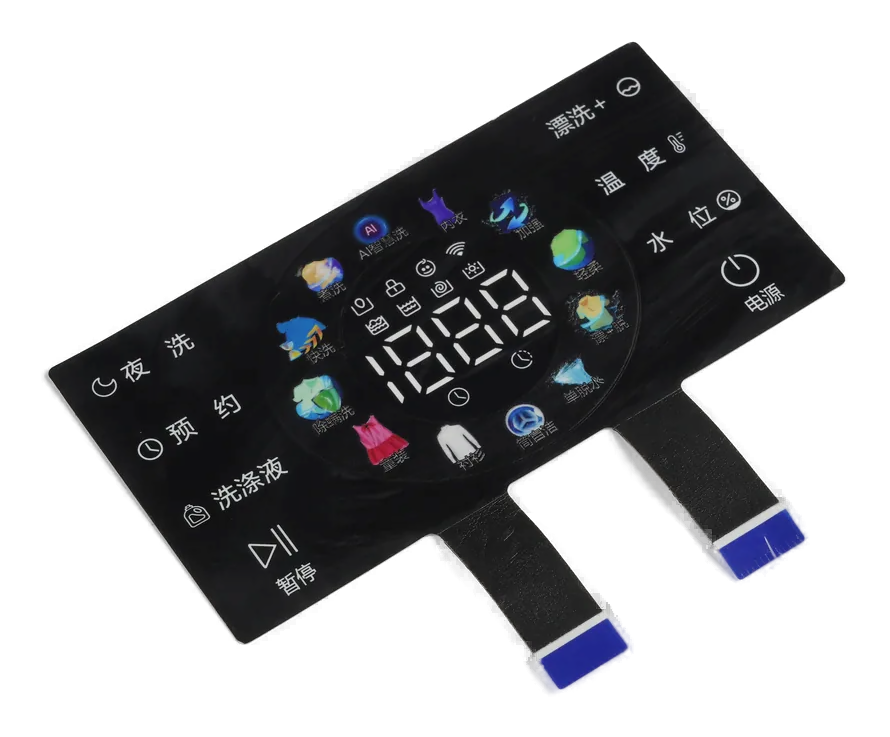

静電容量式HMIの前部パネル
タッチセンシング、グラフィック、ウィンドウ、照明、キャリア、ホスト接続をコーディネートした統合フロントパネル。
お問い合わせ 付属のフロントアセンブリが複数の隣接するインターフェイス境界を所有すべきである場合は、このルートを選択します。
静電容量式HMIのフロント・パネルを見る静電容量式タッチ パネル 設置済みセンシングシステム
静電容量式タッチ パネルは装飾的なカバー表面を通して電気分野の変更を検出します。 目に見えるアイコンは、オペレータキューだけです。 作業入力は、電極ジオメトリ、カバー構造、間隔、ルーティング、参照条件、コントローラーのセットアップ、近くの導電部品、およびソフトウェアの状態に依存します。
カスタムの静電容量式タッチパネルは、固定コマンド、マルチキーレイアウト、スライダまたはホイール、ディスプレイリンクされた座標入力、照らされたアイコン、またはより大きなHMIフロントを提供することができます。 これらのフォーマットは、センシングレイアウトとホストロジックの異なる質問をしているため、交換できません。
生産リリースは、フロントアートワークをセンシング回路、エンクロージャモデル、コントローラーオーナーシップ、フィードバックプラン、オペレータの状態、初回品、および変更制御レコードに接続する必要があります。
カスタム静電容量式タッチ パネルが適する条件:
- 個々の制御のまわりで開くことなしでプロダクト必要性のきれいな前部表面
- グラフィック、センシングエリア、照明、ディスプレイウィンドウは登録されなければならない
- コントローラーの調整の前にオペレータおよび環境の状態は定義することができます
- OEMはホストの電子工学との完全な設置済みパネルを検証できます
入力モデルと供給境界でルートを選択
最も困難な未解決インターフェイスを所有するページから始めましょう。 プロジェクトはルートを結合するかもしれませんが、デッサンは依然としてdiscrete、調整ベースの、照らされた、表示一直線に並ぶか、またはアセンブリ所有される区域を識別するべきです。
| 製品ルート | 第一次設計の質問 | 承認する証拠 |
|---|---|---|
| 静電容量式タッチスイッチ | 各固定コマンドは、隣接する金属、ルーティング、フィードバック、および偽のタッチ状態の周りを振る舞う必要がありますか? | 電極のアートワーク、カバー積み重ね、取付けられたエンクロージャ、州テーブルおよびホストの応答 |
| 静電容量式タッチキーパッド | 複数のキー、チャンネル、隣接する入力、スライダー、ホイール、および無効な状態のマッピング方法は? | キーマップ、チャンネルマップ、同時入力ルール、フィードバック階層、インストールサンプル |
| PCAPタッチパネル | 座標入力は、ディスプレイ、アクティブエリア、コントローラー、ジェスチャー、ホストアプリケーションに関連付ける方法は? | センサーおよび表示の積み重ね、活動的な区域の位置合わせ、コントローラー ファイルおよびアプリケーション検証 |
| 表示窓が付いているパネル | センシング、プリント、ウィンドウ処理、ディスプレイの開口部、ベゼルは整列できますか? | アートワークのオーバーレイ、表示およびエンクロージャ モデル、光学サンプルおよび感知の検証 |
| バックライト静電容量式パネル | アイコン、ライトパス、センシング電極、および動力を与えられた状態は、オペレータを混乱させずに動作しますか? | 日および動力を与えられた州のサンプル、LEDのレイアウト、ライト ブロックの計画および状態の行動 |
| 静電容量式HMIフロントパネル | キャリア、回路、照明、窓、コネクタ、アセンブリ、最終機能チェックを所有している人は誰ですか? | アセンブリ デッサン、インターフェイス リスト、テスト プラン、取付けられた初回品および修正制御 |
フィールドとカバー
実際のカバーおよびエンクロージャを通して電極を設計して下さい
同じ電極は、装飾面、粘着ゾーン、印刷層、空気ギャップ、斜面、ディスプレイ、接地、および近隣の導電部品がインストールされた後に異なる動作することができます。 アートワークをセンシングする前に、完全なフィールド境界を確認します。
- オペレータと電極の間のあらゆる層を識別
- 印の伝導性コーティング、斜面、締める物、表示および基づいた部品
- センシングとルーティングジオメトリをエンクロージャダムに固定します
- 代表的なエッジ、コーナー、および混雑させた制御を承認して下さい
出力モデル
固定コマンド、キー配列、座標タッチの分離
固定スイッチ、キーパッドチャネル、スライダ、および表示連動した座標表面は、ホストの異なるデータを生成します。 入力モデルを初期にネーミングすることで、コントローラの想定がアートワークや回路の決定に漏れることを防ぎます。
- 機能および入力タイプによって各活動的な地域を分類して下さい
- 許可された組み合わせを定義し、組み合わせを拒否
- ウェイクを割り当てる, 障害者, 清掃, 障害の状態
- ファームウェア、コントローラー、パネルに関する決定書
フィードバックとポスト
検知、アクノレッジ、アクション3つの体験イベント
意味のあるタッチは、コマンドが承認または実行されたという意味ではありません。 照明、音、触発応答、変更の表示、およびホストの操作は、リリースされたステートモデルに従うべきであるので、オペレータは正直な結果を受け取ります。
- ホストの受け入れからの別の接触検出
- アクティブ、ブロック、保留、および障害状態のフィードバックを定義する
- ホストが眠っているとき、または切断されたときに何が起こるかを決める
- インストールされたサンプルレビュー中にイベントの配線パターンを保持する
表面、センサー、コントローラー、ホストを一緒に解放して下さい
インタラクションを定義する
リスト固定コマンド、キーパッドチャンネル、スライダー、ホイール、座標領域、フィードバック、およびオペレータの状態。
インストールされたスタックを閉じる
アートワーク、カバー、接着剤、電極、ディスプレイ、近くの金属、エンクロージャの特徴、および接地の概念を合わせて下さい。
システム境界を割り当てて下さい
アートワーク、コントローラーの選択、調整ファイル、ファームウェアのフィルタリング、ホストロジック、最終検証をセンシングする名前。
設置サンプルの承認
エクササイズは、タッチ、隣接する入力、湿気および清掃状態、手袋、ウェイク動作、フィードバック、およびブロックされたコマンドを意図しました。
生産リビジョンの制御
アートワーク、材料、回路、コントローラー ファイル、アセンブリ、点検、保持されたサンプルおよび調整の制動機を締めて下さい。
カスタム静電容量式タッチ パネルが合えば
共有要件は、センシング、グラフィック、フィードバック、ホストの動作を1つのインストールインターフェイスとして検証できるシールされたオペレータ表面です。
産業機器
フラット コマンド パネル、機械設定、ステータス コントロール、および display-linked 演算子 フロント。
医学および実験室装置
機能的、無効化、洗浄、および警報関連状態を審美的な制御表面。
アプライアンスとビルコントロール
統合されたアイコン、キーの配列、スライダー、ホイール、ディスプレイ、および動力を与えられた状態のグラフィック。
アクセス・セキュリティ製品
コード入力、モード選択、ステータスフィードバック、および管理された隣接キー動作。
交通機関および海洋制御
密封された前部パネルは手袋、湿気の状態、照明、エンクロージャの金属およびホストの論理と調整しました。
試験・測定
ディスプレイウィンドウ、固定機能、チャンネル選択、およびリビジョン制御表示文字の密なフロントパネル。
フロントパネル、エレクトロニクス、ステート情報をまとめて送信
初期のアートワークのレイアウト、エンクロージャモデル、コントローラーの概念およびオペレータ状態のノートは有用な静電容量式インターフェイス検討を始めるのに十分です。
- パネルの輪郭、アートワーク、アイコン マップ、活動的な地域、表示窓および利用できるモデル
- カバー材料 積み重ね、印刷物の層、付着力の地帯、コーティングおよび化粧品の予想
- 電極のアートワーク、回路ルート、コネクター、コントローラーの概念、接地および近くの金属
- 手袋、湿気、クリーニング、保持された接触および隣接した接触を含むオペレータ条件
- フィードバックプラン、照明状態、ウェイクおよび無効な動作、ホストアクション、および障害処理
- 供給されたアセンブリ境界、サンプル計画、生産見積もり、承認証拠、および変更制御
静電容量式タッチ パネルFAQ
カスタムの静電容量式タッチパネルは何ですか?
電極、カバー、グラフィック、コントローラーの動作、フィードバック、エンクロージャ、ホストの状態を感知するプロジェクト固有のフロント・サーフェスです。
どの静電容量式パネルのルートを選ぶべきか。
別々のコマンド、キーパッド、ディスクリート入力のグループをマッピングするための固定スイッチを選択し、相互作用を調整するためのPCAP、光学アライメントのためのディスプレイウィンドウパネル、電源付きグラフィックス用のバックライトパネル、または幅広い供給アセンブリのためのHMIフロント。
1つのパネルは複数の静電容量式入力タイプを結合できますか?
はい、各領域に定義された入力モデル、チャネルまたは所有権の調整、ルーティング境界、フィードバック行動、ホストルールがある場合。 結合された取付けられたサンプルは承認の参照であるべきです。
虚偽や不当なタッチの原因は?
共通の原因は不完全なカバー積み重ね、群集された電極、ルーティングカップリング、近くの伝導性の部品、制御されていない接地、湿気の状態、エンクロージャの変更、または意図された相互作用に一致しないホストのろ過を含む。
生産前に承認すべきことは何ですか?
外観を承認し、行動をセンシング、隣接制御、オペレータの状態、フィードバック、表示アライメント、ホスト応答、アセンブリフィット、コントローラファイル、検査方法、およびリビジョン所有権をセンシング。
静電容量式タッチ工学の資源
実際のフロントパネルアセンブリで静電容量式フィールドを確認します。
JASPERは、パネルのルート、アートワーク、カバー、電極、照明、ウィンドウ、エンクロージャインターフェイス、コントローラー境界、ホストの状態、および生産の証拠を1つのカスタム静電容量式タッチパネルプロジェクトとして確認することができます。
