メンブレンスイッチ設計ガイド：表面シートからコネクターまで

実用的なメンブレンスイッチ設計ガイドは、意匠データではなく、筐体への実装条件から始まります。版や型を手配する前に、積層構成、回路、操作感、テール、コネクター、接着材、シール経路を定義し、量産仕様に近いサンプルを実機筐体へ取り付けて承認します。

最終更新：2026年8月3日

---

基本構成を固めた後の製品選択肢は、カスタムメンブレンスイッチとメンブレンスイッチの製品群で確認できます。RFQを具体化するときは、材料、シール、試験条件も同じ図面パッケージへ含めてください。

---

1. メンブレンスイッチの寿命は設計入力で決まる

メンブレンスイッチは、印刷された表面シート、1層以上の回路、接点を開状態に保つスペーサー、必要に応じたメタルドームまたはポリドーム、背面接着材、コネクターへ続くフレキシブルテールを貼り合わせたHMIです。厚い支持板を除く工業用パネルの完成厚さは、ドームや表示窓の構成によって、おおむね0.8～2.5 mmの範囲で検討されます。各層には厚さ、公差、固有の故障要因があります。

粉体塗装鋼板に対して接着ランド幅が不足すれば端部が浮きます。テールの曲げ半径を無視すれば、PET上の銀（Ag）配線が数回の配線取り回しで断線することがあります。手袋操作で約350 gが必要なHMIへ180 gのドームをそのまま転用すれば、押し損ないの原因になります。これらはJASPERの保証値ではなく、設計差を示す英語ソースの業界例です。

不具合は、検査表に単純な「不良品」として現れるとは限りません。洗浄後の間欠導通や誤入力、黄変したLED窓、保守作業後に嵌合しないコネクターとして表面化します。図面の見た目は完成していても、実装条件が定義されていないためです。

手戻りを招きやすい初期の不足は、次の3点です。

1. 意匠だけの支給 — 色とキー表示はあるが、ピンアサイン、操作力、環境、取付面がない。
2. 机上だけのサンプル評価 — 平板上で導通を確認しただけで、量産筐体のガスケット圧縮や配線経路を再現していない。
3. コネクターの後決め — PCBレイアウト確定後にテール長とピッチを選び、引出し部の再設計が必要になる。

この3点は設計段階で防げます。以下では、9つの設計項目、スケッチから量産リリースまでの手順、RFQへ転記できるチェックリストを示します。基礎原理はメンブレンスイッチの仕組み、各層の役割はメンブレンスイッチの積層構成も参照してください。

---

2. メンブレンスイッチ設計ガイドで確認する9項目

次の項目は、原則としてこの順序で確認します。機械・電気条件を先に決めると、後工程の意匠条件が整理しやすくなります。各項目の「良い兆候」は次工程へ進める根拠、「要注意」はリリースを止めるべき状態です。

2.1 実装条件と筐体インターフェース

表面シートではなく、組み込まれる製品から検討します。テールの引出し方向、パネル裏のコネクター空間、ボス、表示器ベゼル、ガスケット圧縮、ケーブルの曲げ経路は、文字書体より積層構成へ大きく影響します。筐体図または断面図と操作面の開口を共有してください。ボスとの0.5 mmの干渉だけでも、LEDとキーの全面的な再配置が必要になる場合があります。

良い兆候： 開口寸法、取付面の材料（ABS、PC/ABS、塗装鋼板、粉体塗装）、平面度、配線経路が、キー配置と同じ図面パッケージにある。
要注意： 正面意匠のPNGだけで、テール位置も接着ランド幅も指定されていない。

2.2 積層構成と厚さ配分

一般的な積層順序は、上から下へ次のようになります。

[ グラフィックオーバーレイ（PETまたはPC）＋ハードコート／仕上げ ]
[ オーバーレイ用接着材 ]
[ ドーム保持層＋メタル／ポリドーム、または上部回路のみ ]
[ 上部回路（PET上の銀インク、または銅FPC） ]
[ スペーサー（各キー位置に開口） ]
[ 下部回路 ]
[ 任意：EMIシールド／補強板 ]
[ 背面感圧接着材＋剥離ライナー ]
[ フレキシブルテール → コネクター ]

スペーサー厚は接点までの自由ストロークを決め、ドームは高さとクリック感を加えます。表示窓、デッドフロント印刷、導光フィルムも厚さ配分を消費します。薄型化によってドームストロークが不足したり、接着面積が狭くなったりするなら、総厚だけを減らしても改善にはなりません。

良い兆候： 各フィルムと接着材のおおよその厚さ、合計厚さ、公差の考え方を積層表に記載している。
要注意： 「標準構成」とだけ記し、厚さ、ドーム、背面の接着固定かガスケット保持かが分からない。

2.3 表面シート、仕上げ、エンボス、表示窓

使用者が目にするのはグラフィックオーバーレイです。表示は通常、裏面印刷としてフィルムの下に置き、摩耗や清掃剤がインクへ直接触れないようにします。ポリエステル（PET）は繰返し屈曲と一般的な工業用清掃剤（IPA、弱い洗剤）を考慮する際の出発点です。ポリカーボネート（PC）は、光学的な透明性や特定の成形外観を優先するときに候補となりますが、強い薬品と長期屈曲は追加評価が必要です。

マット系ハードコートは工場照明の映り込みを抑え、光沢仕上げは色の深みを出しやすくなります。リムまたはピロー形状のエンボスは、目視せずにキー位置を探す助けになります。ただし、エンボス高さはフィルムと工法に依存するため、数値指定が必要です。デッドフロント窓は、消灯時に表示を隠し、点灯時だけ見せる構成です。

筐体近傍のフィルムについてUL 94群の難燃性情報を要求する案件もあります。この要求は材料申告書へ記載するものであり、完成キーパッドへ自動的に付与される認証ではありません。

良い兆候： ベクター意匠、Pantoneまたは測色値、エンボス図、窓マスク層、折曲げ部・接着端部からの禁止領域がある。
要注意： キー端に低解像度ロゴを置き、薬品清掃用ハードコートを指定せず、エンボス高さを「可能な限り高く」としている。

2.4 回路方式、マトリクス、電気条件

カスタムOEMパネルでは、PET上の銀導電インクが、柔軟な多キー回路に広く使われます。銀接点上へカーボンを重ねる方法は、接点摩耗と銀マイグレーションの抑制に用いられます。交差配線は印刷絶縁層で分離します。電流、微細ピッチ、機械的強度が印刷銀の適用範囲を超える場合は、銅FPCまたはリジッドPCBのサブアセンブリを検討します。

複数メーカーの設計資料では、新品時の接触抵抗を約50 Ω未満、寿命後の管理上限を約100 Ω未満とするクラスや、独立回路間の絶縁抵抗を100 MΩ程度とする例が見られます。これは業界で使われる代表的な仕様目標であり、すべての構成に対する保証値ではありません。配線長、コネクター、使用環境によって結果は変わります。サンプル受入れでは、独自試験を即席で作る代わりに、ASTM F1578のメンブレンスイッチ試験群を参照して方法を指定することがあります。

良い兆候： 回路図またはピンアサイン、マトリクス／共通バス方式、開放・導通抵抗の上限、LED分岐電流、必要なESD／EMI条件がある。
要注意： 「キーが動作すればよい」とだけ記し、ピンマップ、LED電流、ホスト側のマトリクス走査か個別配線かが不明。

2.5 操作感とドーム操作力

タクタイル方式は、メタルスナップドームまたはエンボスしたポリドームでクリック感を出します。ノンタクタイルの平面接点は、明確なスナップを持たない代わりに薄くでき、高サイクルの平面構成では接点部の機械寿命を取りやすい場合があります。

OEM設計資料では、一般的なタクタイル操作力として約180～350 gが議論されます。手袋・工業用途では高め、軽操作の民生パネルでは低めが検討されます。ストロークはドームとスペーサーに応じて約0.5～2.0 mmの範囲で扱われることがあります。メタルドームのメーカー資料には数百万回、場合によっては約500万回のクラスもありますが、実寿命は操作力、ストローク、汚染、押し方に依存します。

良い兆候： 操作力と公差（例：280 g ± 50 g）、ドーム径系列、手袋使用に基づくタクタイル／ノンタクタイルの選択、実物サンプルの触感評価計画がある。
要注意： 携帯端末用キーの数値を流用し、操作力の異なるドームを配置図なしで混在させ、「クリック感を強く」とだけ指定している。

比較の判断軸はタクタイル式とノンタクタイル式メンブレンスイッチで詳しく説明しています。

2.6 テール引出し、曲げ半径、コネクター

テールは後付けケーブルではなく、回路の一部です。引出し方向、長さ、補強板、コネクターピッチを、制御基板と組立順序に合わせます。一般的な終端には、ZIF／LIF用FPCコネクター（0.5 mmまたは1.0 mmピッチ系列が代表例）、圧着ハウジング、はんだタブ、ピンヘッダーがあります。

ストレインリリーフと最小曲げ半径は銀配線を保護します。パネル端でテールを直ちに**180°**折り返す設計は、保守時の数回の取り回し後に断線を起こしやすい典型例です。

良い兆候： テール長、引出し方向、コネクターメーカーとシリーズ、またはピッチ・ピン数、想定嵌合回数、筐体内の配線図がある。
要注意： 「前案件と同じコネクター」で品番がなく、接着端から直ちに180°折り返す必要がある。

詳細はメンブレンスイッチのコネクター設計を参照してください。

2.7 接着材、ガスケット、シール経路

背面感圧接着材（PSA）は、筐体基材の表面エネルギー、凹凸、温度範囲、清掃薬品に合わせます。滑らかな粉体塗装金属と低表面エネルギー樹脂では、同じテープ品種が適切とは限りません。外周の接着幅が狭いと端部が剥がれやすくなります。

保護等級を扱う場合、IEC 60529のIPコードは評価した筐体構成を示すものであり、机上に置いた単体スイッチの性能表示ではありません。IP65相当の表現は、規格試験条件における防じんと噴流水への耐性、IP67相当は同じ枠組みで定められた一時的な浸水条件を指します。テール出口、表示窓、ガスケット圧縮もシール経路に含まれます。

良い兆候： 筐体基材、最小接着ランド、必要なガスケット図、シールが必要な場合のIP目標と試験姿勢がある。
要注意： 筐体、テールシール、試験計画を示さず、単体部品番号へ「IP67メンブレンスイッチ」と記載している。

IPコードの概要はIECのIP Ratingsで確認できます。必ず実装構成と合わせて使用してください。設計差はIP65とIP67のメンブレンスイッチ設計も参照できます。

2.8 温度、薬品、UV、EMI条件

実際の暴露条件を列挙します。例として、屋外UV、−20 °Cでの低温起動、車室・キャビン内の70 °C、イソプロピルアルコール（IPA）清掃、塩素系清掃剤、油霧、振動があります。PETオーバーレイとハードコートは薬品・摩耗用途でよく検討され、屋外表示にはUV対応フィルムとインクが必要です。

モータードライブなどでホスト装置がEMC試験を満たせない場合、印刷カーボン、ITOフィルム、金属箔などのEMI／RFIシールド層を追加することがあります。シールドは選択肢であり、標準装備ではありません。自動車電子部品ではPPAP形式の提出物やIMDS材料データが要求される場合がありますが、個別プログラムの要求であって、すべてのキーパッドが自動的に持つ属性ではありません。

良い兆候： 温度範囲、薬品名、屋内／屋外、EMC条件を要求事項として記載している。
要注意： モータードライブ用パネルに「工業用」とだけ記し、温度、薬品、EMC条件がない。

材料の選択軸はメンブレンスイッチの材料で整理しています。

2.9 文書、サンプル、量産リリース

意匠承認だけで設計完了とは言えません。管理されたBOM、改訂欄、ピンアサイン、積層表、検査基準、サンプル計画が必要です。初品では、量産仕様に近い筐体上で操作力、導通、テール屈曲、接着材の濡れ、光学条件、必要なシール条件を確認します。量産リリース時には、意匠、回路、機械図面の改訂記号を一緒に固定します。

良い兆候： 改訂管理されたPDF／DXF／AIデータ、サンプル数量、合否試験、型手配後の変更手順がある。出荷先市場が要求する場合、材料文書にはDirective 2011/65/EUのRoHS申告とRegulation (EC) No 1907/2006のREACH SVHC情報が含まれることがある。
要注意： 型手配後の色変更が口頭だけで、机上サンプルの写真だけを根拠に量産リリースしている。

試作と評価の社内導線は、試作対応と品質・試験で確認できます。

---

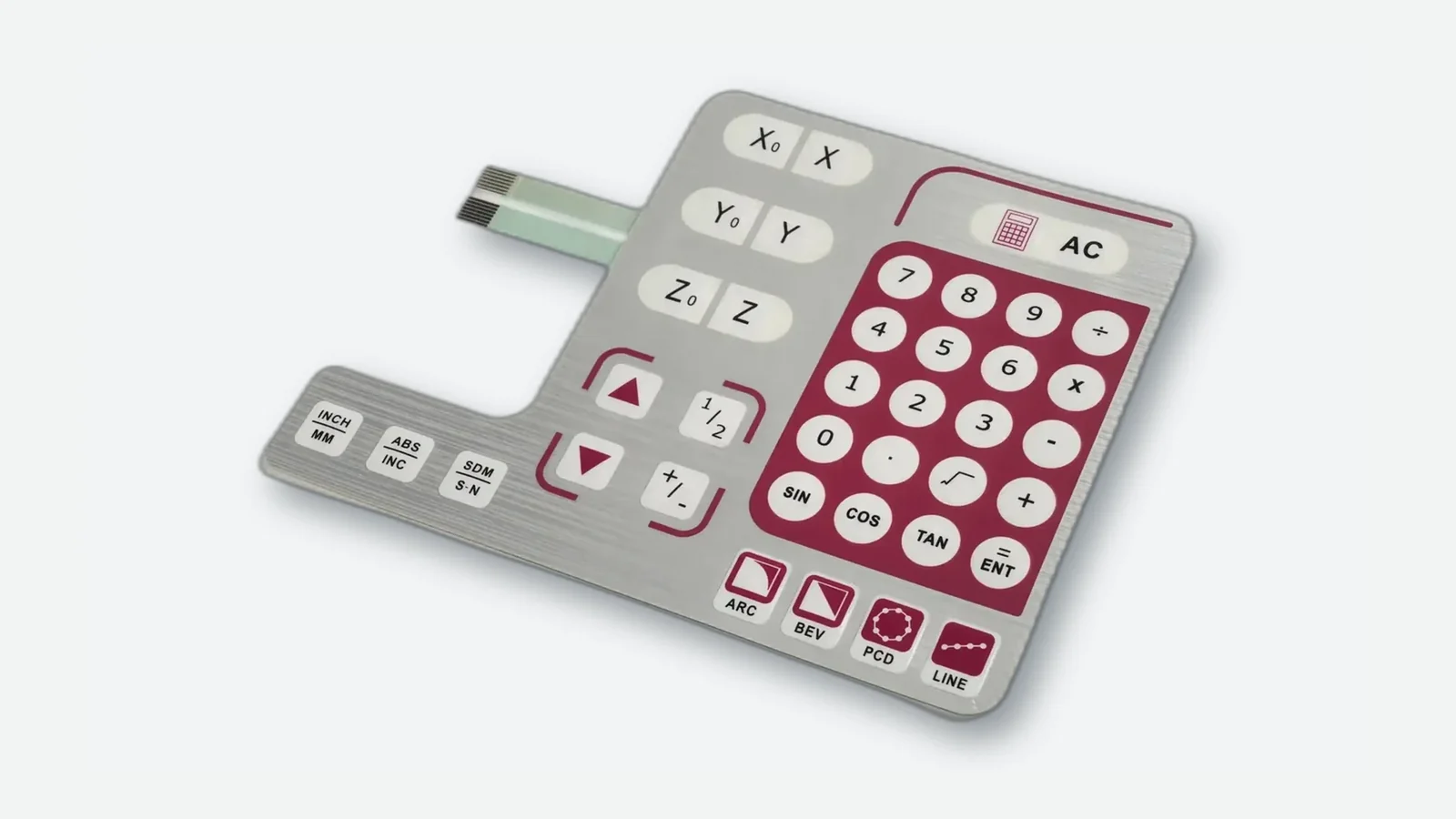

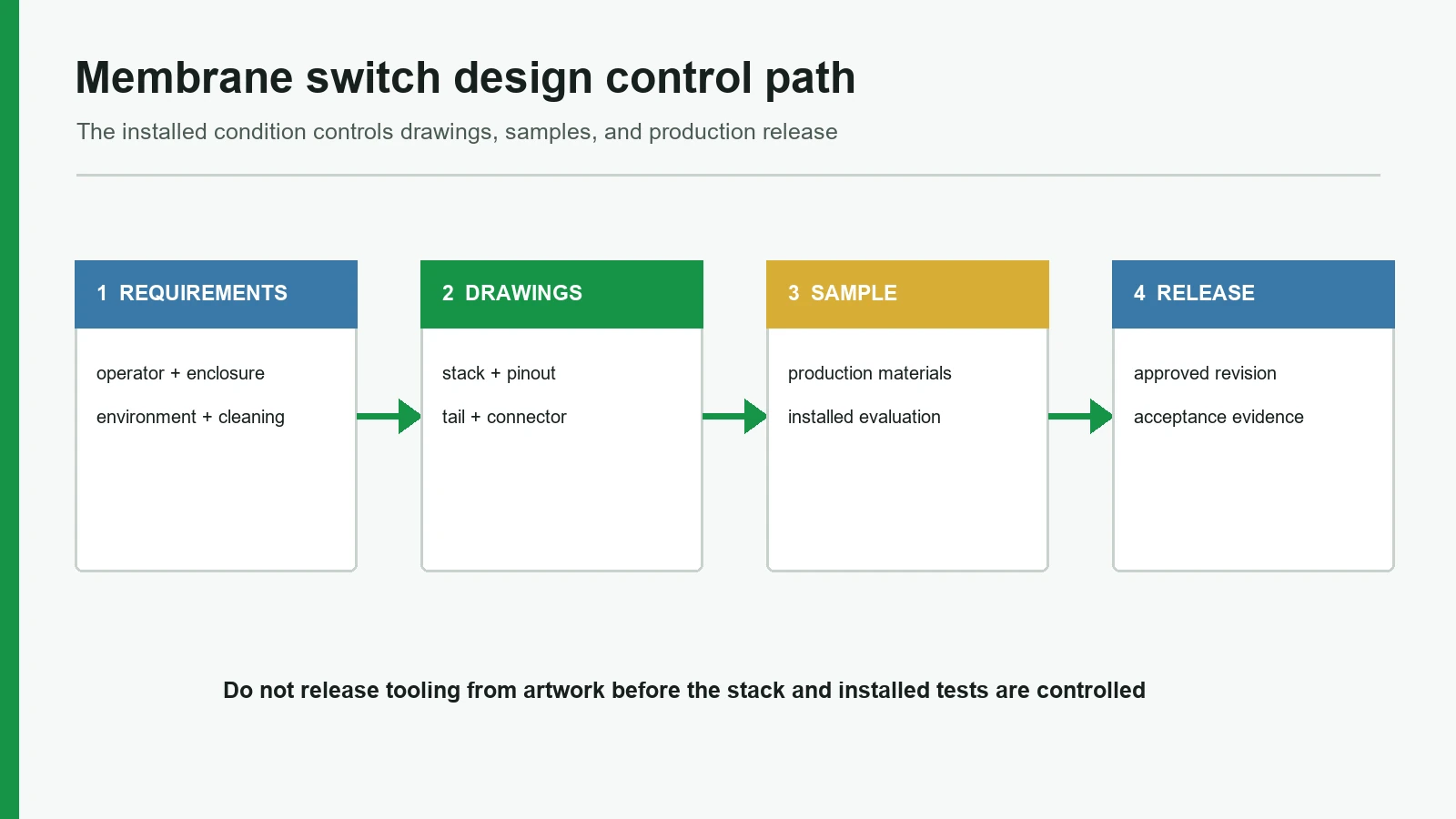

3. メンブレンスイッチを設計する6つの手順

次の順序で、設計項目をプロジェクトの作業へ落とし込みます。途中を省くと、サンプルの作り直しとして戻ってくる可能性が高くなります。

手順1 — 操作者と筐体を記録する

手袋の有無、キー数、視角、清掃方法、開口を記録し、取付面を撮影します。既存パネルの置換では、積層厚とコネクターを実測し、推測で置き換えないでください。

手順2 — 意匠を仕上げる前に方式を決める

タクタイルかノンタクタイルか、PETかPCか、印刷銀か銅FPCか、接着固定かガスケット保持かを決めます。LED、デッドフロント、シールドの有無もここで整理します。シートキーボードでは、キー間隔、エンボス配置、表示の優先順位もレイアウト設計であり、最後に追加する意匠作業ではありません。

手順3 — 図面パッケージを作る

外形、キー中心、エンボス、表示窓、積層表、回路図／ピンアサイン、テール引出しと長さ、コネクター、接着禁止領域、操作力、温度、薬品を含めます。重要寸法は、意匠のトリムマークだけでなく筐体基準から記入してください。

手順4 — 積層とDFMをレビューする

製造会社へ、接着ランド幅、ドームとスペーサーのクリアランス、テール折曲げ、エンボス周辺のインクだまり、LEDと窓の位置ずれを指摘してもらいます。量産型を作る前に赤入れを解消します。短い技術レビューの方が、型を作り直すより合理的です。

手順5 — 量産仕様に近いサンプルを承認する

実機筐体へサンプルを貼り付けます。操作感、必要に応じた手袋での押し損ない、使用照度でのLED視認性、コネクター挿入、後に表示するシール・清掃条件を確認します。机上の導通だけでは十分ではありません。

手順6 — 改訂を固定し量産へリリースする

意匠改訂、回路改訂、機械改訂を同時に固定します。必要な包装、シリアル管理、受入検査基準も確認します。リリース後の変更は正式なECOとして扱い、特にコネクターピッチと操作力の変更を口頭で済ませないでください。

実務入力にはメンブレンスイッチRFQチェックリストが使えます。図面上の代表的な落とし穴は、現時点で日本語版が確認できないため、英語記事メンブレンスイッチ設計のミス（英語）を明示的な代替リンクとしています。

---

4. メンブレンスイッチが適さない設計条件

メンブレンスイッチは、シールしやすく、ストロークが短く、意匠自由度が必要な操作面に適しています。ただし万能ではありません。

不適切な条件を早期に除外することも、設計ガイドの役割です。深いシリコーン感触や電力開閉をフィルム積層へ無理に持ち込んでも、意匠を改善するだけでは現場不具合を解消できません。

---

5. 図面入力とサンプル承認チェックリスト

5.1 図面入力チェックリスト

5.2 最低限のサンプル承認マトリクス

---

7. 図面レビューへ進む前の最終確認

この設計ガイドの価値は、次回のRFQへ送る資料が変わるかどうかで決まります。筐体開口、積層方針、ピンアサイン、操作力、コネクター、環境条件、サンプル試験を1つのパッケージへまとめ、9項目を赤入れチェックとして使ってください。「適さない設計条件」に該当する場合は、意匠を仕上げる前に方式を見直します。
