パネルの切断およびdatums
リリース制御切り口、角の半径、スタッド、穴、斜面の重複、位置の表面、オリエンテーション、許容の積み重ねおよび顧客の参照モデル解放して下さい。
それが欠落している場合フロントは正しく見えますが、機器の開口部に反して置きません。
MOUNTING-READY オペレータパネル

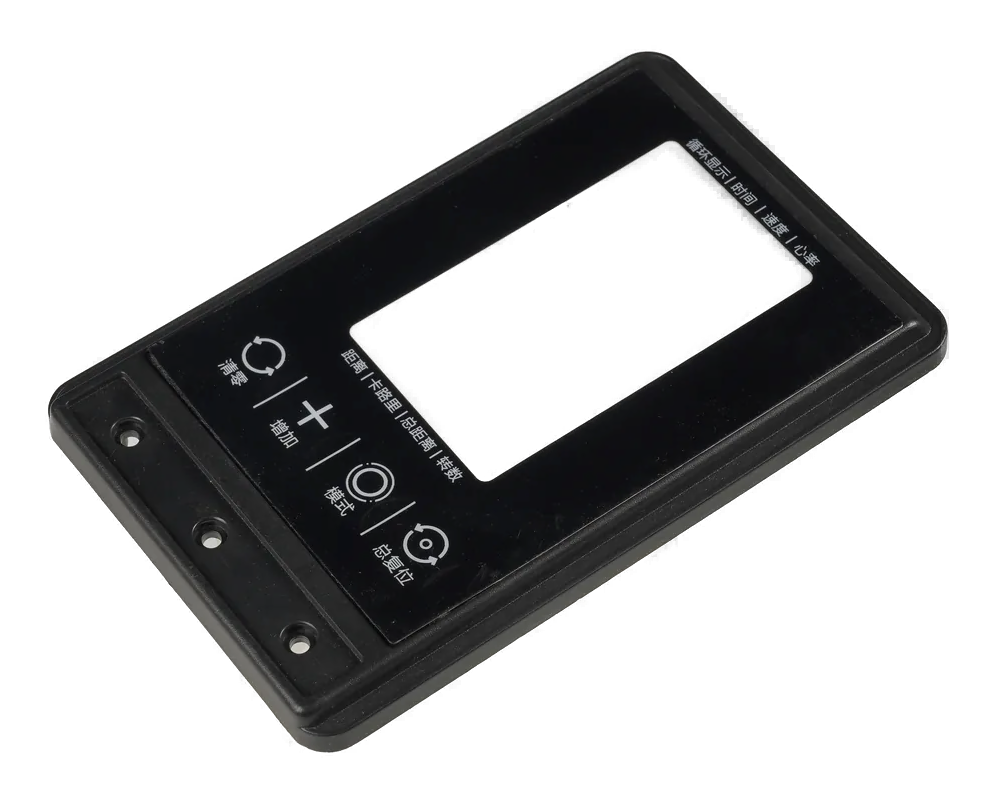

エンクロージャ取付けられた前部パネルHMIアセンブリ
エンクロージャ取付けられたフロント・パネルHMIアセンブリは顧客のパネルの排気切口か装置の入り口のための承認済み物理的なモジュールとして渡されます。 それは斜面かキャリア、メンブレン、シリコーンまたは静電容量式制御、表示または表示器、ガスケット、スタッドまたは締める物、後部電子工学、内部配線、ケーブルの出口、ラベル、保護および適合を結合できますまたはOEMがより広いキャビネットおよび機械を維持している間機能点検。
土台の状態は承認しましたパネルの切断、斜面、datums、ガスケット、圧縮、スタッド、締める物および後部クリアランス
オペレータ前部統合される制御、表示または表示器、キャリア、後部部品、コネクター、ケーブルの出口およびラベル
キャビネット境界explicit供給される前部モジュール;分野ワイヤー、PLC、キャビネット、機械および最終的な承認は分けました
このルートは、マウント・レディ・フロント・モジュールで終了します
HMIファミリーページでは、いくつかの統合ルートをカバーしています。 このページは、機械的な顧客ハンドオフのために特別です: オペレータモジュールは、リリースされたダタム、ガスケット、ファスナー、リアクリアランス、およびケーブル方向を介して開くパネルカットまたは機器にあります。
供給された前部は印刷された上敷、堅いレンズ、メンブレンスイッチ、シリコーンのキーパッド、静電容量式タッチ、表示、インジケータ、PCBまたはFPC、キャリアおよびコネクターを使用できます。 モジュールがエンクロージャに達する状態より少しの厳密な技術。
周囲のキャビネット、DIN の柵装置、PLC、電力配分、分野配線、機械馬具、安全回路、アプリケーション ソフトウェアおよびシステムの完全な証明は別にリストされていない限り除外されます。
エンクロージャ取付けられた前部パネルHMI アセンブリが適する条件:
- OEMは承認済み開始に見つけ、留めるために準備ができた1つのオペレータ パネルを望みます
- 斜面、制御、表示、ガスケット、後部部品、ケーブルの出口および土台ハードウェアは1アセンブリ オーナーを必要とします
- パネルの切断、ダタム、圧縮、後部クリアランス、設置順序およびサービス 方向は定義することができます
- 顧客はより広いキャビネット、分野の配線、PLCまたは機械論理および最終的な装置の検証を保持します
6つの制御は取付け可能なモジュールにフロント パネルを回します
OEMが承認されたインターフェイスを変えることなく、OEMが見つけ、シール、留め具、接続し、サービスすることができれば、フロントパネルは便利です。
斜面、キャリアおよび後部構造
リリース制御材料、厚さ、肋骨、ブラケット、ボードのサポート、ディスプレイマウント、ファスナー、インサート、リア封筒、サービスアクセスを定義します。
それが欠落している場合モジュールの屈曲、キャビネットの部品が付いている衝突は、または意図された方向で組み立てられません。
ガスケットおよび圧縮
リリース制御材料、道、接合箇所、接着剤、圧縮のターゲット、停止、表面の平坦、締める物パターンおよび漏出パスの所有権を制御して下さい。
それが欠落している場合土台は不均等なギャップ、歪められた制御、または統一されたシーリング境界を作成します。
オペレータフロントの統合
リリース制御解放制御、表示または表示器、アートワーク、窓、主入り口、接触区域、照明、化粧品のギャップおよび共有されたdatums。
それが欠落している場合パネルは目に見える制御およびフィードバックが不整列されたままキャビネットに合います。
後部コネクターおよびケーブルの出口
リリース制御コネクター、ピンアウト、ハーネス、ひずみリリーフ、グランドまたはパススルー、ベンドリミット、リアクリアランス、接地、フィールドwiringハンドオフを定義します。
それが欠落している場合モジュールマウントが、ケーブルは接続、ルーティング、または安全にサービスすることはできません。
インストールと受け入れ
リリース制御名前 締める物、トルクまたは方法、順序、適合の治具、出現、次元、入力、表示、照明、コネクターの出力、ラベルおよび保護。
それが欠落している場合サプライヤーおよびOEMは別の同じ部分を取付け、別の適合か機能を受け取ります。
カットアウト、取付状態、リアエンベロープによるフロントパネルを解放
顧客のデッサンは物理的なモジュール、周囲の参照の入り口および取付けのために渡される厳密な状態を示すべきです。
| デコレーション | レビューのオプション | リリースの質問 |
|---|---|---|
| フロントアーキテクチャ | 印刷された上敷、堅いレンズ、斜面、メンブレンスイッチ、シリコーンのキー、静電容量式タッチ、表示、表示器およびラベル | 1つのモジュールとして、どの可視およびオペレータ向きの部品が着くか。 |
| カットアウトと場所 | 開口部、半径、オーバーラップ、穴、スタッド、タブ、ダントスキーム、オリエンテーション、公差、顧客CAD参照 | モジュールがエンクロージャに反して配置する方法は? |
| シーリングおよび留め具 | ガスケット、接着剤、圧縮停止、ネジ、ナット、インサート、クリップ、トルク、シーケンス、表面平坦性、漏れ経路 | どのようなインストール状態がフィットし、感じ、外観、および意図されたシール境界を維持しますか? |
| 後部アセンブリ | キャリア、ブラケット、PCBまたはFPC、ディスプレイサポート、コンポーネント、カバー、スペーサー、換気、リア封筒、およびサービスアクセス | パネルの背後にあるOEMの容量とアクセスは? |
| ケーブルの handoff | コネクター、ピンアウト、ハーネス、腺、パススルー、緊張の軽減、地面、くねりのルート、合う部品および分野wiringの境界 | パネルが留められた後、どの接続状態が存在するか? |
| アクセス | 出現、次元、適合の治具、ガスケットの状態、入力、照明、表示、コネクターの出力、ファスナーの点検、ラベル、包装およびトレーサビリティ | どのチェックは、フロントモジュールを証明し、キャビネットやマシンの検証を維持していますか? |
切断および圧縮
製品の一部として土台の入り口およびガスケットを設計して下さい
斜面の重複、角の半径、エンクロージャの平坦、ガスケットの幅、締める物間隔、圧縮停止、ケーブルの出口および後部は前部が一貫して取付けることができるかどうかを支えます。 モジュールとカットアウトは、マット部品として検討する必要があります。
- 顧客の開口部およびモジュールを共用部の方式から次元別にして下さい
- ガスケットのパス、接合箇所、圧縮の方向および構造停止を示して下さい
- 板、表示、コネクター、ケーブルおよび用具のための予備のクリアランスを予約して下さい
- 代表的な切断か適合の治具のアセンブリを承認して下さい
お客様の声
パネルを状態に積みます インテグレーターはリプロデュースできます
保護フィルム、緩いハードウェア、ガスケットの剥離ライナー、コネクターの帽子、ラベル、トルク ノート、設置順序およびケーブルのオリエンテーションは最終的な結果に影響を与えます。 ハンドオフパッケージは、承認されたモジュールがどのように組み立てられたかを推測するインテグレータを防ぐべきです。
- インストール、緩み、顧客インストール、および参照専用ハードウェアを識別
- 化粧品の表面、ガスケット、コネクター、ケーブルおよび付着力の剥離ライナーを保護して下さい
- 承認済み設置方向および合うコネクターの参照を提供して下さい
- 適合性および機能の証拠を出荷された修正から保持して下さい
5つの制御決定によるアセンブリを解放して下さい
顧客の開きを定義して下さい
パネルの切り口、重複、datums、オリエンテーション、エンクロージャの表面、後部封筒、設置方向およびサービス アクセス解放して下さい。
フロントアーキテクチャの構築
座標制御、表示またはインジケータ、斜面、キャリア、リアコンポーネント、ガスケット、ファスナー、ケーブル出口、および可視ギャップ。
リリースの土台および配線
圧縮、停止、ハードウェア、シーケンス、コネクタ、ピンアウト、ハーネス、緊張緩和、接地、およびフィールド配線境界を定義します。
インストール状態の承認
出現、次元、適合、ガスケット、入力、表示、照明、コネクターの出力、ラベル、保護および包装を点検して下さい。
モジュールの制御とカットアウトの変更
デッサン、材料、ハードウェア、治具、指示、包装、置換、通知を締め、そして再会の制動機を交換して下さい。
エンクロージャハンドオフのフロントパネルの問題を診断
パネルは開口部に合いません
カットアウト、半径、ベゼルオーバーラップ、機能、スタッド、ホール、ダントスキーム、オリエンテーション、エンクロージャリビジョン、および許容スタックを比較します。
ギャップかガスケットは不均等です
表面平坦性、ガスケットのパス、圧縮停止、ファスナーの間隔、トルクまたは順序、キャリアの剛さ、接着剤および後部干渉を見直して下さい。
留め具の後で変更を制御して下さい
土台の負荷、後部サポート、表示入り口、PCBの位置、斜面のクリアランス、ガスケットの圧縮、締める物およびエンクロージャの変形を点検して下さい。
ケーブルは接続またはサービスできません
コネクターのオリエンテーションを点検して下さい、部分、後部封筒、くねりのルート、緊張の軽減、腺、分野wiring道、用具のアクセスおよび設置順序に合います。
エンクロージャ取付けられたフロント・パネルHMIのアセンブリは合います
産業機械ドア
制御、表示、ガスケット、後部電子工学およびケーブルの handoff が付いている承認済み装置排気切替器に合うオペレータ モジュール。
制御エンクロージャ
より広いキャビネット、PLC、電力配分、または分野の配線を仮定しないで供給されるカスタム前部パネル。
医療機器の前部
制御された出現、表示、キーまたは接触、ガスケット、コネクターおよび設置証拠が付いているきれいな取付けられたインターフェイス。
輸送コンソール
パネル取付けられたオペレータは夜グラフィック、振動サポート、ケーブル ルート、後部クリアランスおよびホストの電子工学と調整しました。
ビルコントロールパネル
表示、入力、キャリア、シーリング境界、土台ハードウェアおよびサービス可能なコネクターのアクセスが付いている壁かキャビネットの前部。
フードサービス機器
グラフィック、キーまたはタッチ、ディスプレイまたはインジケータ、ガスケット、ファスナー、および反復可能なオープンフィットを組み合わせた耐久性のあるオペレータパネル。
RFQのパッケージ
パネルの排気切替器、前部モジュールおよび後部封筒を送って下さい
最も有用な出発点は、顧客エンクロージャモデルまたはカットアウト図面とオペレータフロントコンセプトと意図したケーブル方向です。
- パネルの切断、半径、重複、穴、スタッド、位置の特徴、datums、オリエンテーション、エンクロージャ材料および表面平坦
- 前部輪郭、斜面かキャリア、制御、表示または表示器、アートワーク、窓、照明、ラベルおよび化粧品の地帯
- ガスケット材料およびパス、圧縮、停止、接着剤、ファスナー、インサート、トルクまたはシーケンス、および意図されたシール境界
- リアPCBまたはFPC、ディスプレイブラケット、コンポーネント、カバー、スペーサ、換気、リア封筒、ツールアクセス、およびサービス方向
- コネクター、ピンアウト、ハーネス、ケーブルの出口、腺またはパススルー、緊張の軽減、接地、交尾の部品および分野配線境界
- プロトタイプ量、年次見積もり、適合および機能治具、設置ノート、包装、トレーサビリティおよび変更制御
エンクロージャ取付けられた前部パネルHMIアセンブリFAQ
HMIアセンブリファミリーページとはどのように異なっていますか?
ファミリーページでは、複数の製品ルートを比較しています。 このページは特にベゼルまたはキャリア、ガスケット、締める物、後部封筒、ケーブルの出口および設置状態を含む顧客のパネルの排気切口か装置の入り口への土台準備ができた機械 handoff を所有します。
アセンブリは完全な制御キャビネットを含んでいますか。
いいえ。 周囲のキャビネット、DIN の柵装置、電力配分、PLC、分野の配線、機械馬具、安全回路、適用ソフトウェアおよび完全な証明は別に契約しない限り除外されます。
ガスケットおよび土台ハードウェアは供給できますか。
はい、ガスケットのパスと材料、圧縮、停止、ファスナー、インサート、シーケンス、エンクロージャの表面、フィットフィクスチャ、パッケージング、および顧客のインストールの責任が承認されるとき。
顧客のエンクロージャのデッサンは含んでいますか。
切り口、角の半径、ドラム、穴またはスタッド、重複、表面材料および平坦、後部クリアランス、干渉の部品、ケーブル ルート、設置方向、用具のアクセスおよび合うコネクターを含んで下さい。
フロントパネルだけでIPターゲットを保証できますか?
ユニバーサルイングレッションの結果が暗示されていない。 フロントモジュール、ガスケット、エンクロージャ表面、ファスナー、ケーブルまたはグランド、インストール、老化、フィールド条件、および完全装備試験方法が一緒に検証する必要があります。
関連するHMIおよびインターフェースルート
フロントモジュールと顧客のカットアウトをマットパーツとしてリリース。
JASPERは、ベゼルまたはキャリア、制御、ディスプレイまたはインジケータ、ガスケット、ファスナー、リアアセンブリ、コネクタ、ケーブル出口、取り付けダム、適合証拠、インストール状態、および1つのフロントパネルHMIアセンブリとしてパッケージを確認することができます。
