サーキットアーキテクチャ
リリース制御キーのマトリックス、LEDs、部品、PCB、FPC、プリント回路、コネクターおよび顧客の馬具を割り当てて下さい。
それが欠落している場合関数は、重複、省略、または間違ったレイヤーにルーティングされます。
PCBおよびFPCのメンブレンスイッチ
インターフェイスがより簡単なプリントシルバーキーのマトリックスを必要とするときPCBかFPC回路を使用して下さい。 適切な構造は、コンポーネントの取り付け、コネクタの保持、ベンドジオメトリ、シールド、テストアクセス、エンクロージャの深さ、電気ハンドオフを所有している人によって異なります。
堅い PCBコンポーネントのサポート、コネクタ保持、テストポイント、および安定した取り付け
フレキシブルFPC制御されたベンドの地帯が付いている密集したアセンブリによる薄いルーティング
リリース出力ピンアウト、極性、導通、機能テストおよびコネクターのオリエンテーション
取付けられたアセンブリのまわりの回路を、デッサンだけ選ぶ
スイッチ、LED、抵抗器、コネクター、または他の部品が機械サポートを必要とするとき堅いPCBは便利です。 それはまたエンクロージャに安定した電気 datum を与えます、しかしそれは深さを消費し、土台サポートを必要とします。
FPC はインターフェイスを細くし、狭いスペースを通したルートを保ちます。 その銅の重量、補強剤、曲げ半径、コネクターの端および繰り返された屈曲の予想は記述されなければなりません;わずかな輪郭はそれらの細部を定義しません。
印刷された銀回路は多くの主マトリックスのためのより低い複雑さの選択を残します。 PCBまたはFPCへの移動は、単に材料を変えるのではなく、実際の電気、機械的、またはアセンブリの制約を解決する必要があります。
PCBおよびFPCのメンブレンスイッチが適する条件:
- 取付けられたLEDs、抵抗器、コネクター、またはテスト ポイントはスイッチ アセンブリの部分です
- テール道は銅のコンダクター、補強剤、または制御された曲がる区域を必要とします
- コネクターのインサート力かエンクロージャの土台は支えられた回路を必要とします
- バイヤーはピンアウト、部品、極性およびテスト条件を解放できます
6つのリリース制御は、電気的に正しい部分が故障したインストールを防ぐ
回路ファイル、機械的ダム、コンポーネント、および顧客のハーネスは同じアセンブリを記述しなければなりません。
機械 datums
リリース制御板の起源、穴、テール出口、補強材の端、くねりの地帯、コネクターの方向および部品は取ります。
それが欠落している場合回路はベンチ テストを渡しますが、肋骨、上司、またはエンクロージャの壁と衝突します。
部品および極性
リリース制御部品番号、パッケージの高さ、向き、LEDの極性、抵抗器の所有権、置換および印を解放して下さい。
それが欠落している場合アセンブリは手動reworkの後でだけ働きますまたは後方に接続されます。
コネクターの handoff
リリース制御名前 合うコネクター、ピン番号を付ける、ラッチの方向、インサート道、保持および馬具の所有権。
それが欠落している場合マットケーブルは、間違った方向にインストールまたは出口することはできません。
シールドとグランド
リリース制御シールドレイヤー、グラウンドパス、シャシ関係、テールシールド、ESDパス、顧客グランドを定義します。
それが欠落している場合最終的なエンクロージャの取付けの後の騒音かESDの行動の変更。
電気証拠
リリース制御連続性、抵抗、LED、コンポーネント、コネクタ、フィクスチャーをパス基準でチェックします。
それが欠落している場合基本的なキースキャンは、完全なアセンブリ承認のために間違っています。
PCBおよびFPCのメンブレンスイッチ指定テーブル
電気パッケージと機械的な図面の両方で各決定を解放します。
| デコレーション | レビューオプション | リリース質問 |
|---|---|---|
| 回路のタイプ | 堅いPCB、FPC、印刷された銀、カーボン、雑種の板および屈曲、単一または両面 | 実際のルーティングとコンポーネントの要件を解決する構造は? |
| コンポーネント | LED、抵抗器、コネクター、センサー、保護、テスト パッド、補強剤、緊張の軽減 | JASPERが提供するアイテムはどれですか? |
| ジオメトリ | 厚さ、穴、輪郭、テール出口、くねの半径、補強剤、維持、土台サポート | リリースされた幾何学は最終的なエンクロージャおよびアセンブリ順序に一致しますか。 |
| 電気インターフェイス | マトリックス、ピンアウト、電圧、電流、極性、地面、シールド、マットハーネス | 顧客のコネクターで提示しなければならないことは何ですか。 |
| テストとレコード | 連続性、抵抗、部品チェック、LEDチェック、フィクスチャ出力、ラベル、ロットレコード | 出荷前にどの証拠が必要ですか? |
ベンダーとコネクタ制御

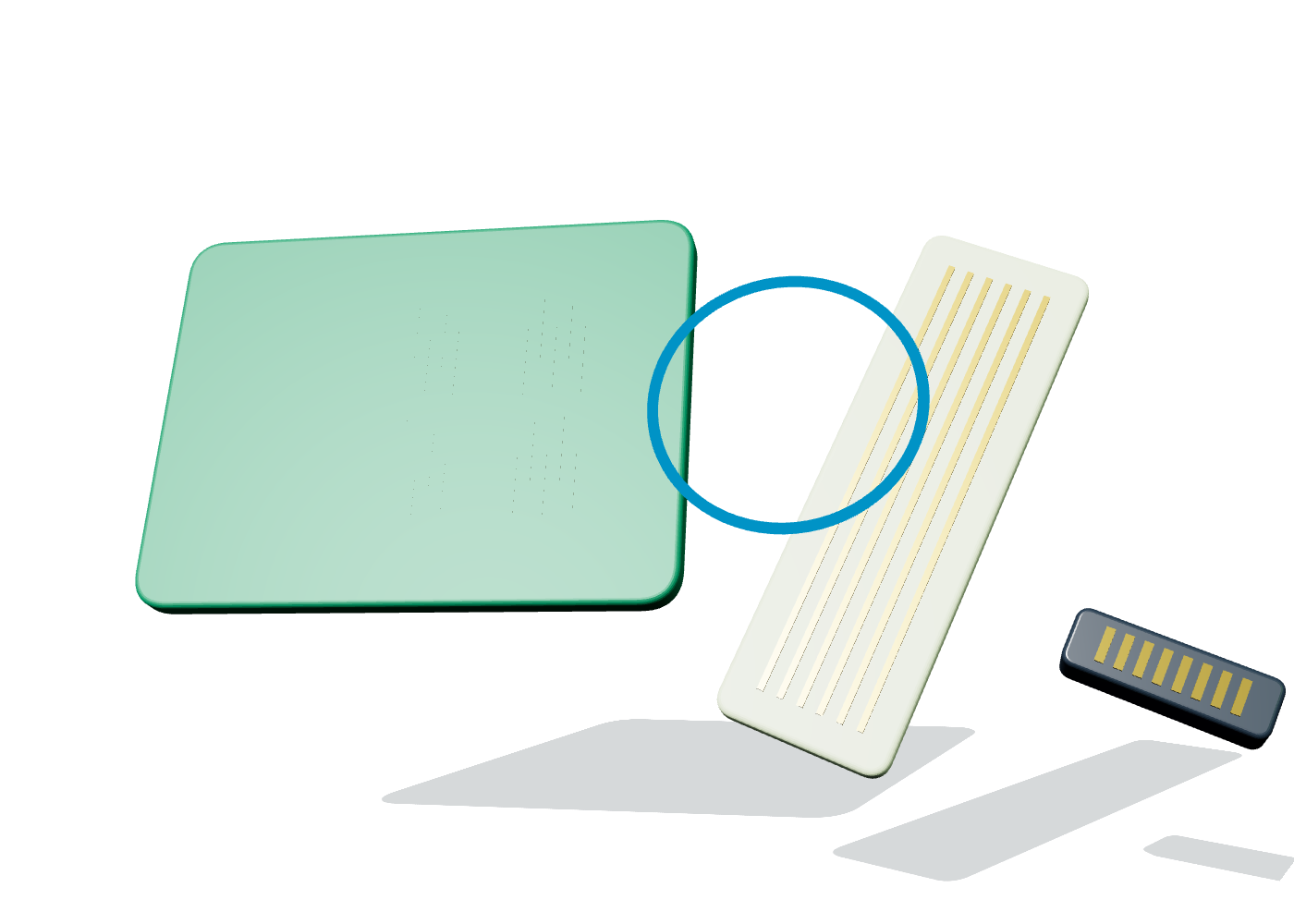

あらゆるFPCのくねりおよび機械特徴として補強材の端を扱います
銅は設計された曲がり、制御されていない折り目、支持されていないコネクター、鋭い補強剤の転移、またはアセンブリ ピンチ ポイントで失敗しても存続できます。 フラットテールの輪郭だけでなく、インストールされたルートを表示します。
- 静的な曲がり、繰り返された屈曲および非くねりの地域を別に印を付けて下さい
- 補強材の端、はんだの接合箇所およびコネクターの負荷からくねりを保って下さい
- エンクロージャに取付けられているパネルが付いているコネクターのアクセスを点検して下さい
- 承認されたくねが運輸で傷つかないので、ひずみの軽減および包装を定義して下さい
5つの制御された製造業のステップによる回路を解放して下さい
建築の仕切り
キー、LEDs、部品、堅く、フレキシブル回路、コネクター、盾および顧客の馬具を割り当てて下さい。
電気および機械的ファイルを配置する
一致のピンアウト、起源、穴、テール、くねり、補強剤、保持、エンクロージャの深さおよびアセンブリ方向。
生産固有のサンプルを作成する
目的の材料、銅、部品、コネクター、接着剤、前部積み重ねおよびサポート方法を使用して下さい。
インストールされた出力を検証
適合、コネクターのアクセス、キー スキャン、LEDs、部品、極性、導通および最悪の場合の曲げられた状態を点検して下さい。
ロックリビジョンと備品
ファイルを制御, BOM, 承認された置換, テストフィクスチャ, 出力レコード, ラベル, パッケージング, 通知を変更.
共通PCBおよびFPCのメンブレンスイッチ失敗の調査
断続的なテール関係
ベンドの半径、補強剤の端、コネクターのインサート、緊張の軽減、銅の損傷、付着力のピンチおよび船積みの位置を点検して下さい。
LEDか部品は作動しません
極性、ピンアウト、抵抗の所有権、構成のオリエンテーション、はんだの質、電圧、流れおよび馬具のマッピングを比較して下さい。
板は緩く合いますが組み立てられません
エンクロージャのボス、コンポーネントの高さ、コネクタアクセス、マウントサポート、オーバーレイスタック、ケーブル方向を確認します。
取付けの後の騒音かESD
保護された適用範囲、グランド道、テール保護、シャーシの接触、ESDのルート、顧客の馬具およびエンクロージャ材料を追配線して下さい。
PCBおよびFPCのメンブレンスイッチが合うところ
医療機器
LED、サポートされているコネクタ、制御ルーティング、および文書化された電気チェックを備えたコンパクトなフロントコントロール。
産業機器
状態の徴候、保護、強いコネクターおよび反復可能なエンクロージャの土台が付いているパネル。
ポータブルデバイス
制御されたくし、補強剤および密集したコネクターが付いている限られたスペースによるFPCのルートを薄くして下さい。
試験・測定
密接なキーマトリクス、インジケータ、テストポイント、およびリビジョン制御ピンアウト。
アプライアンスコントロール
統合されたキー、LEDs、コネクターおよび板サポートは反復可能なアセンブリのために支えます。
交通機関インターフェイス
支えられた回路、保持されたコネクター、振動-aware のroutingおよび明確な電気 handoff。
RFQのパッケージ
一緒に電気パッケージおよびエンクロージャの handoff を送って下さい
ガーバーまたはFPCの輪郭だけでは、スイッチ、コネクタ、ベンド、エンクロージャが1つのアセンブリとして動作しなければならない方法を示すものではありません。
- 回路図、ガーバー、またはFPCデータ、制御図、BOM、承認されたコンポーネント、および修正リンク
- 主行列、LEDおよびコンポーネントの細部、電圧、流れ、極性、抵抗器責任およびピンアウト
- 板か屈曲の輪郭、厚さ、穴、補強剤、くねりの地帯、および土台サポート
- コネクターおよび合う部品番号、掛け金の方向、馬具のルート、インサート道および保持の条件
- オーバーレイ、ドーム、接着剤、ディスプレイウィンドウ、シールド、接地、環境、エンクロージャモデル
- 試作数量、年次見積もり、サンプルターゲット、電気テスト、レコード、ラベリング、パッケージ
PCBおよびFPCのメンブレンはFAQを転換します
プリントシルバー回路の代わりにFPCを使うべきですか?
銅のコンダクター、より堅いピッチ、制御されたインピーダンスか、または基づかせていたとき、部品の付属品、補強剤、強いコネクター インターフェイス、または密集した踏まれた曲は付加的な構造を正当化します。 シンプルなキーマトリクスは、印刷されたシルバーによってもより優れた機能です。
FPCよりも硬質PCBがよいのはいつですか?
部品またはコネクターが機械的サポートを必要とするとき堅いPCBは通常よりよいです、アセンブリがポストを定義するために取付けるか、またはテスト ポイントおよび安定した板幾何学が薄いルーティングを重要視するとき。
回路上にLEDやレジスタを組み立てることはできますか?
はい、部品番号、パッケージ高さ、極性、抵抗オーナーシップ、電圧、電流、配置、はんだ付け、検査、試験基準がリリースされます。
曲げ半径はFPCテールを使用する必要がありますか?
答えは銅、層の計算、厚さ、補強剤の転移、または繰り返された動き、温度およびアセンブリ ルートによって決まります。 ベンド領域と予想される動きをマークし、リリースされたスタックに対して確認することができます。
JASPERは機能テストを提供できますか?
本物、刺激、予想される結果および記録の条件が定義されるとき、プロジェクトは導通、抵抗、主行列、LED、部品、極性およびコネクター出力チェックを含むことができます。
見積もりに必要なファイルは何ですか?
利用できる、BOM、ピンアウト、コネクター、部品およびLEDの条件、エンクロージャ モデル、量およびテスト予想があれば機械輪郭、回路図、ゲルバーまたはFPCデータを送って下さい。 初期ファイルはまだ最終更新前に確認することができます。
関連するメンブレンスイッチとHMIルート
回路ファイルをインストールされた機械式ルートに接続します。
JASPERは、オーバーレイ、スイッチスタック、PCBまたはFPC、コンポーネント、コネクタ、ベンドジオメトリ、エンクロージャ、およびツーリング前の電気的証拠を確認することができます。
