フロントアートワークとキーマップ
リリース制御アクティブキー、デッドエリア、ウィンドウ、インジケータレジェンド、エンボス加工、化粧品ゾーン、およびリットまたは非リット状態を解放します。
それが欠落している場合回路は、印刷された前部が実際の制御状態を偽装している間働きます。
アウプロファイヤオペレータモジュール

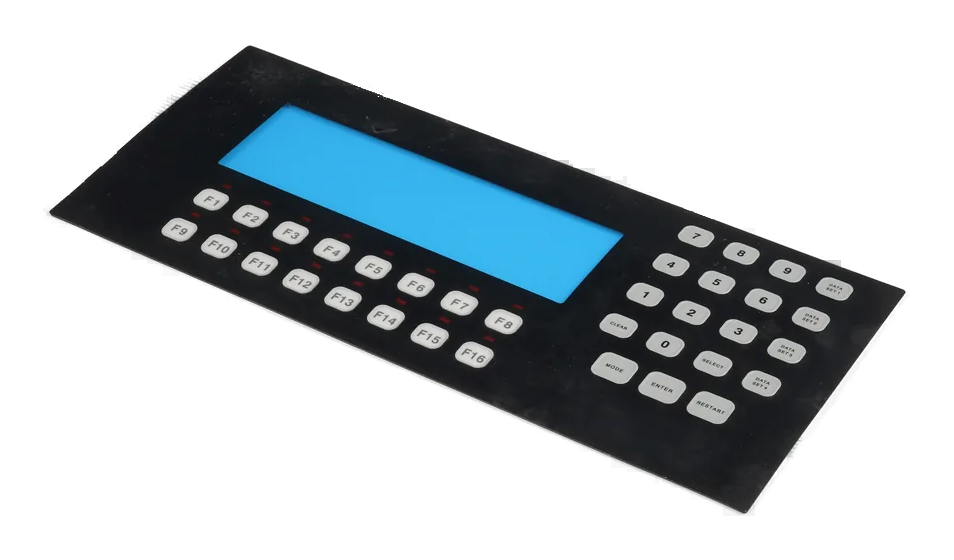

カスタムメンブレンスイッチHMIアセンブリ
メンブレンスイッチHMIアセンブリは、緩いスイッチを超えて低プロファイルの印刷入力を取ります。 承認済みモジュールは、オーバーレイ、スペーサーおよび回路の積み重ね、ドーム、LEDs、表示窓または名前付き表示、PCBまたはFPC、後部サポート、コネクター、ガスケット、締める物、ラベルおよびアセンブリ レベルの点検を顧客手渡で要求した結合できます。
制御される入力積み重ねグラフィック、キー、ドーム、回路、照明、テールおよびコネクター
リアサポートリリースPCB かキャリア、表示関係、土台の datums、ガスケットおよびハードウェア
アセンブリ証拠は定義しました出現、継続、作動、照明、適合、出力状態および包装
アセンブリはメンブレンスイッチの周りの統合所有権を追加します
カスタムメンブレンスイッチページは、ラミネートインプットデバイスを所有しています。 このルートは、入力が整列、サポート、接続、マウント、保護され、選択したリア部分でチェックする必要がある場合、より大きな顧客ハンドオフを所有しています。
モジュールは薄いかもしれませんが、その許容鎖は単純ではありません。 オーバーレイ位置合わせ、ドームサポート、ウィンドウ位置、付着力のあるランド、テールルート、PCB高さ、コネクタアクセス、ガスケット圧縮、エンクロージャボスはすべてインストールされた結果に影響を与えます。
ディスプレイやPCBを示す図面は、供給スコープに自動的に配置されません。 含まれている、顧客対応、および参照専用項目は材料およびアセンブリ ノートの札で分けられなければなりません。
カスタムメンブレンスイッチHMI アセンブリが適する条件:
- メンブレンスイッチは後部サポート、キャリア、PCB、斜面、またはエンクロージャ インターフェイスに付く必要があります
- ディスプレイまたはインジケータジオメトリは、印刷されたオペレータ表面に登録されたままでなければなりません
- tailのルーティング、コネクターのアクセス、ガスケットの圧縮および土台のdatumsは1アセンブリ オーナーを必要とします
- OEMは統合の後でホスト ソフトウェア、機械行動および最終的な承諾を検証できます
メンブレンベースのHMIモジュールの6つのリリース制御
ほとんどのレイトアセンブリの問題は、概念で明らかに見える境界で始まりますが、次元または割り当てられませんでした。
スイッチスタックとサポート
リリース制御あらゆる活動的な区域で上敷、スペーサー、ドーム、回路、後部、ローカル サポート、換気、接着剤および平坦を定義して下さい。
それが欠落している場合キーは、リア構造が承認されたスイッチスタックをサポートしていないため、矛盾を感じます。
ディスプレイとインジケータの関係
リリース制御明確な開き、観覧区域、黒いマスク、LEDの位置、ライト ブロック、表示ギャップおよびアセンブリdatumsを制御して下さい。
それが欠落している場合スイッチがリアモジュールに取り付けられた後、Windows、アイコン、またはインジケーターのシフト。
テールおよびコネクターのルート
リリース制御テールの出口、くねりの地帯、緊張の軽減、コネクター モデル、キーイング、オリエンテーション、ピンアウトおよびエンクロージャのクリアランスを解放して下さい。
それが欠落している場合アセンブリは継続を渡しますが、テールを強調することなくインストールまたは接続できません。
ガスケットおよび土台
リリース制御ガスケットのパス、圧縮の方向、スタッド、穴、締める物、キャリア、パネルの切り口および設置順序を定義して下さい。
それが欠落している場合土台の負荷はスイッチを歪めますまたは終了する前部のまわりのシーリング道を開けます。
テストおよび包装の状態
リリース制御名前 視覚、次元、継続、作動、LED、表示、治具、分類、保護およびパックの点検。
それが欠落している場合承認された化粧品の表面かコネクターはテストの後でそして顧客の取付けの前に傷つきます。
層、量子、顧客手渡によるメンブレンHMIを解放して下さい
各行は、JASPER の供給、OEM の供給、その 2 を満たす場所、およびその境界線が確認する証拠を識別する必要があります。
| デコレーション | レビューのオプション | リリースの質問 |
|---|---|---|
| オペレータ フロント | PETまたはポリカーボネートオーバーレイ、ハードコート、エンボス、ウィンドウ、デッドフロントグラフィックス、インジケータカラー、化粧品ゾーン | 可視性および蝕知の状態が承認されたマスターになるか。 |
| 入力構造 | 蝕知か非蝕知回路、金属のドーム、スペーサーの通気、LEDs、抵抗器、後部、保護および接着剤 | 供給されたスイッチ スタックに属するレイヤーと電気コンポーネントはどれですか? |
| 後部アセンブリ | PCB、FPC、キャリア、斜面、ブラケット、表示サポート、スタッド、締める物およびラベル | どのリアパーツがインストールされ、顧客はインストールされますか? |
| 相互接続 | テール出口、曲がる限界、コネクター、ピンアウト、ケーブル、緊張の軽減、板インターフェイスおよびテスト アクセス | 顧客のコネクターに電気および機械状態が何であるか。 |
| インストール | パネルの排気切替器、datums、ガスケット、圧縮、サポート、後部クリアランス、アセンブリ方向およびサービス アクセス | OEMは、リリースされたスイッチの動作を変更することなくモジュールをインストールするにはどうすればよいですか? |
| エビデンス | 出現、次元、継続、作動、力のサンプル、LEDs、表示点検、適合の治具、トレーサビリティおよび包装 | どのチェックがモジュールを証明し、システム検証が終了したままですか? |
スタッフとサポート
キーの感じを承認する前に活動的な区域を支えて下さい
ドームまたはプリントされた接触は、インストールされたスタック全体を通して応答します。 ディスプレイの開口部、キャリアポケット、PCBカットアウト、粘着ギャップ、ファスナーの負荷、ローカルエンクロージャリブは、緩いメンブレンスイッチが承認された場合でも、旅行と力を変更することができます。
- すべての活動的なキーおよびドームの下の堅いサポートに印を付けて下さい
- 制御されていないギャップから機能的な空気経路を分離
- ディスプレイ、ウィンドウ、PCB、および共有されたダムからレイヤーを切り替える
- アセンブリの代表的な端、コーナーおよび開始隣接したキーを承認して下さい
組立て品
インストールされたコネクターおよび土台の状態を、継続だけ点検して下さい
連続性は回路を確かめるが、終了するモジュールを確かめません。 初回品は、コネクタアクセス、テールベンド、ガスケットの圧縮、サポート、ディスプレイ、インジケータの状態、ファスナーの負荷、および保護された状態をインテグレータに出荷する必要があります。
- アセンブリの後の練習のキーは代表的なサポートに取付けられます
- 意図した視野の状態の窓そして照明を点検して下さい
- コネクターの向きおよびケーブルのクリアランスを合うインターフェイスと確認して下さい
- アセンブリ修正によって承認された治具の結果を保持して下さい
5つの制御決定によるアセンブリを解放して下さい
オペレータの正面をマップ
アートワーク、キー、窓、表示器、蝕知の状態、照明、クリーニングおよび化粧品の境界を解放して下さい。
物理的なスタックを閉じる
配列、スイッチ回路、ディスプレイ関係、PCBまたはキャリア、ガスケット、ファスナー、ダム、およびリアクリアランス。
相互接続解除
テール ルート、コネクター、ピンアウト、ボード インターフェイス、接地、緊張の軽減およびテスト アクセスを確認して下さい。
組み立てられたサンプルを承認して下さい
外観、寸法、入力フィール、連続性、照明、フィット、コネクタの状態、保護、およびパッケージを確認します。
生産変更の制御
材料、アートワーク、回路、後部部品、治具、仕事の指示、置換および再調整の制動機を締めて下さい。
アセンブリ境界でモジュールを診断する
土台の後でキーの変更
後部サポート、PCBのポケット、付着力の適用範囲、表示開始、締める物負荷、ガスケットの圧縮、通気およびエンクロージャの平坦を点検して下さい。
窓や表示文字が不整列
アートワークのdatum、スイッチ輪郭、表示サポート、キャリアの場所、付着力の配置、アセンブリ治具およびデッサンの修正を比較して下さい。
テールまたはコネクタはインストールできません
出口の方向、曲がり止め、緊張の軽減、キーイング、合うコネクター、エンクロージャの肋骨、サービス道およびパックの保護を見直して下さい。
照明か表示状態は異なります
別のLED回路、ライト ブロック、表示所有権、力の状態、コネクターの出力、ホスト制御および完全なシステム検証。
メンブレンスイッチHMIアセンブリが適合する場所
産業制御前部
低プロファイルのコマンドパネルは、リアサポート、インジケータ、コネクタ、および機械面の取り付け機能に組み立てられます。
医療機器モジュール
キーの状態、窓、照明、リア サポート、および統合の証拠を非審美的な印刷された制御。
実験室の器械
1つのリビジョン制御フロントモジュールで保持される密な機能キーおよび表示領域。
試験装置
メンブレンの入力は表示器、窓、サーキット ボード、コネクターおよびサービス可能なエンクロージャの handoff と結合しました。
フードサービス制御
照明、表示区域、ガスケット、キャリアおよび反復可能な土台と統合される耐久の印刷されたキー パネル。
交通機関装置
薄手のオペレータ モジュールは手袋、振動サポート、夜グラフィック、ケーブルのルーティングおよび顧客の電子工学と調整しました。
RFQのパッケージ
1つのRFQのパッケージとしてメンブレンの積み重ねおよび後部アセンブリを送って下さい
正面のアートワークファイルと爆発的なリアビューは通常、最終的な図面が完了する前に最高レベルのインターフェイスを露出するのに十分です。
- フロントアウトライン、アートワーク、キーマップ、ウィンドウ、インジケータ、エンボス加工、照明状態、化粧品ゾーン
- オーバーレイ、スペーサー、ドーム、回路、LED、リア、接着剤、シールド、ベンディング、および材料のノート
- 表示か窓の関係、PCBかキャリア、ブラケット、スタッド、締める物、ラベルおよび後部アセンブリ デッサン
- テール出口、曲がるルート、コネクター、ピンアウト、ケーブル、接地、緊張の軽減および合うインターフェイス
- パネルの排気切替器、エンクロージャ モデル、土台の datums、ガスケット パス、圧縮、クリアランスおよび設置順序
- サンプル量、年次見積もり、点検、テスト治具、包装、トレーサビリティおよび変更制御の条件
カスタムメンブレンスイッチHMIアセンブリFAQ
カスタムメンブレンスイッチとはどのように異なっていますか?
カスタムメンブレンスイッチは積層入力デバイスです。 このルートは、リリースされたリアサポート、ディスプレイまたはインジケーターの関係、相互接続、コネクタ、マウント、保護、および顧客ハンドオフに必要なアセンブリレベルのエビデンスを追加します。
PCBやディスプレイは付属できますか?
はい、厳密な部分、源、構成、設置方法、テスト スコープ、ライフサイクルの責任および取り替えの規則が材料の引用語句そして手札でリストされているとき。
アセンブリはガスケットか土台ハードウェアと供給することができますか。
はい、ガスケットの材料および道、圧縮、締める物、スタッド、キャリアの特徴、設置方向および顧客のエンクロージャのdatumsが一緒に承認されるとき。
典型的なテストは何ですか。
プロジェクトには、外観、寸法、連続性、キーの作動、照明、コネクタ出力、ディスプレイまたはインジケータチェック、およびフィット固定検査が含まれます。 終端式挙動はOEMの検証ままです。
初回品が再現されるべきことは何ですか?
生産スタック、リアサポート、テールルート、コネクタ、マウントロード、ガスケットの状態、ディスプレイまたは照明関係、保護、およびパッケージを再現して、繰り返しビルドを計画する必要があります。
関連するHMIおよびインターフェースルート
メンブレン入力とそのリアアセンブリを同じダムから解放します。
JASPERは印刷された前部、スイッチ積み重ね、表示または表示器、PCBまたはキャリア、テール、コネクター、ガスケット、土台、テスト証拠を見直し、1つのメンブレンスイッチHMIアセンブリとして包装できます。
