静電容量式タッチパネルとメンブレンスイッチの比較：OEM HMIの選定基準

静電容量式タッチパネルとメンブレンスイッチの比較では、前面を一枚の誘電体で構成したい、表示部の近くに操作領域を置きたい、スライダーやジェスチャー入力を使いたい場合は静電容量式が候補になる。ただし、コントローラ、ファームウェア、接地、組込状態での検証まで設計範囲に含める必要がある。押した感触、手袋での確実な操作、単純な接点入力を重視するならメンブレンスイッチが有力だ。実際の選択は、手袋、液体、筐体、フィードバック、EMC 要求、ホスト回路の条件で変わる。

原文更新日：2026年8月3日

1. 最も厳しい使用状態から入力方式を選ぶ

OEM HMI の入力方式は、想定される最も厳しい状態でも意図した指令だけを受け付けるものを選ぶ。乾いた指でベンチ上の試作品に触れただけでは、方式を決定できない。

静電容量式は操作点に可動接点がないが、それだけで耐水、手袋対応、耐ノイズ、低消費電力が保証されるわけではない。メンブレンの前面はシール構造と触覚を両立できる一方、外周、テール出口、筐体接合、接点、ホスト側スキャン、摩耗条件を仕様化しなければならない。

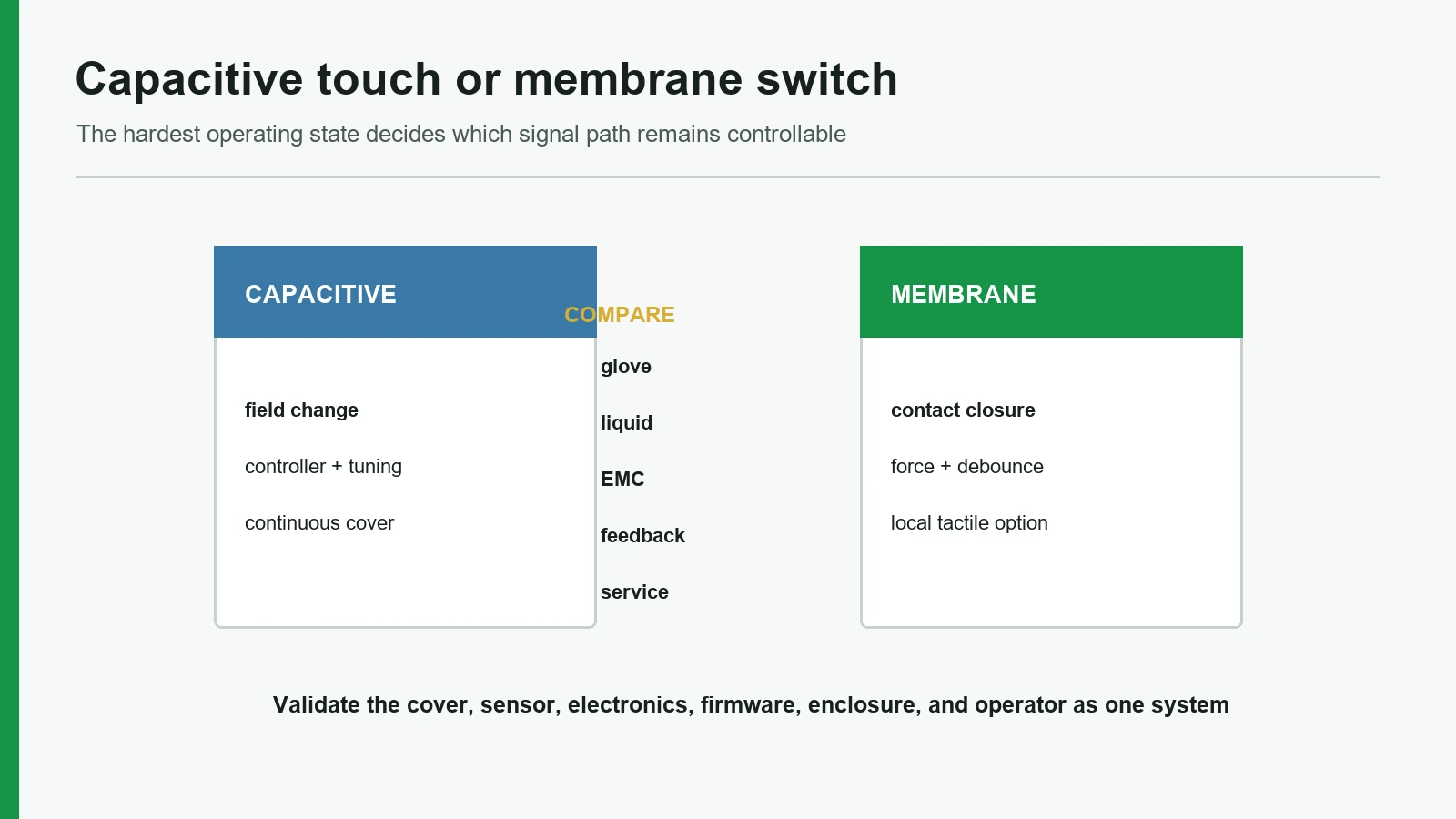

2. 静電容量式タッチパネルとメンブレンスイッチのシステム境界

二方式の違いは外観よりも信号経路にある。どちらも薄い前面に印刷アイコンを配置できるが、入力を成立させる仕組みが異なる。

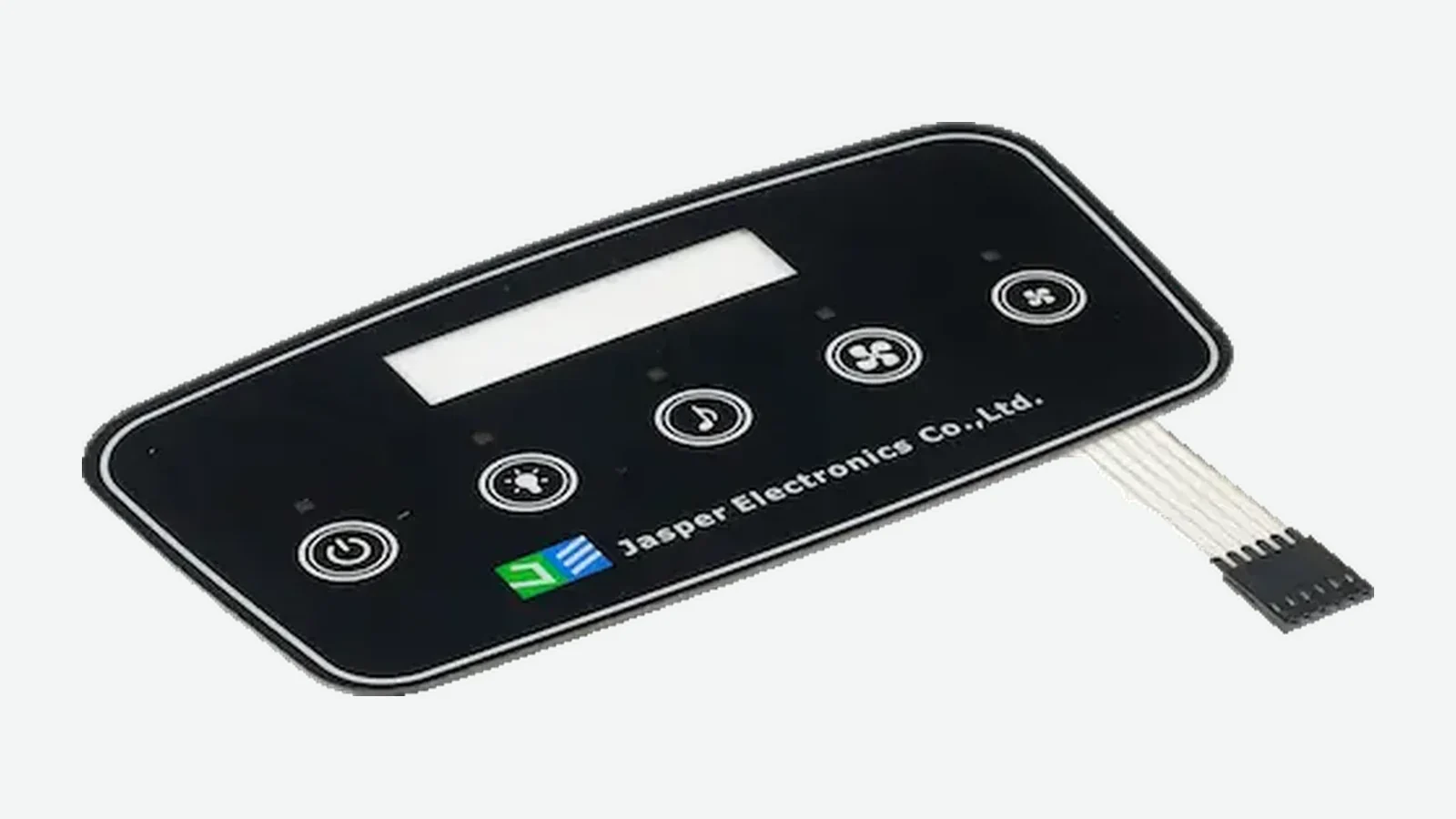

静電容量式タッチパネル：変化を測定し、コントローラが判定する

カスタムの静電容量式タッチパネルは、ガラス、アクリル、ポリカーボネート、印刷フィルムなどの誘電体カバーの背面に電極を置く。コントローラが静電容量に関係する変化を測定し、設定とファームウェアがボタン、スライダー、ホイール、近接、座標入力のいずれを有効イベントとするか判断する。

指／指定手袋
    ↓ 誘電体越しの電気的結合
カバーレンズ＋印刷＋接着材＋管理された空隙
    ↓
電極形状＋配線＋テール／コネクタ
    ↓
タッチコントローラ＋閾値＋フィルタ＋ベースライン処理
    ↓
ホスト指令＋視覚／音／ハプティックフィードバック

電極レイアウト、オーバーレイ、ハードウェアの信号マージン、コントローラ調整は一体の設計課題である。コントローラは、不適切なセンサーやカバー積層を自動的に補正する万能部品ではない。周辺の金属、接地、表示回路、ケーブル、電源状態、温度、水分も検出値に影響する。

「静電容量式タッチパネル」には、表示を持たない離散キー、表示窓周辺のタッチ領域、ディスプレイに積層する投影型静電容量タッチスクリーンが含まれ得る。これらは同じ調達範囲ではない。RFQ では、印刷前面とセンサーだけか、コントローラ基板、設定済みファームウェア、ディスプレイ、完成したHMIアセンブリまで含むかを明記する。

メンブレンスイッチ：押下力で接点を閉じる

カスタムのメンブレンスイッチは、柔軟な接点構造を使う。キーを押すと、上側の導電部またはメタルドームがスペーサー開口を通って下側回路に接触し、回路を閉じる。指を離すとモーメンタリ接点が開き、フレキシブルテールが行、列、共通線、個別回路をホストへ接続する。

指／工具／指定手袋
    ↓ 機械的な押下力
グラフィックオーバーレイ＋任意のエンボス
    ↓
メタルドームまたは柔軟な上側接点
    ↓ 物理的な接点閉成
印刷回路＋テール＋コネクタ
    ↓
ホスト入力＋デバウンス／マトリクス処理＋フィードバック

メタルドームはスナップ感、ストローク、場合によっては音を与える。ノンタクタイル構造はほぼ平坦なままで、視覚または音による確認を必要とすることがある。「メンブレン」という名称だけではクリック感を保証しない。構造と受入値で、操作者が感じるべき応答を定義する。

専用タッチコントローラがなくても、ホスト回路の責任は残る。マトリクススキャンと個別入力では同時押し規則が異なり得る。デバウンス、プルアップ、LED 分岐、コネクタのピン配列、故障検出も電気設計に含まれる。

3. 静電容量式タッチパネルとメンブレンスイッチの比較マトリクス

この比較表は、方式に固有の原理と、プロジェクト条件で変わる結果を分けている。いずれの行も、完成装置での検証を置き換えるものではない。

リスクを置く場所が二方式で違う。静電容量式はアナログ測定、コントローラ動作、組込形状への依存が大きい。メンブレンは機械的な感触、接点構造、フレキシブル配線、反復押下条件の管理比重が高い。

4. 静電容量式タッチが有利な条件と限界

連続した清掃可能な前面を製品構造に組み込める

静電容量電極は、裏面印刷した連続カバーの背面に配置でき、検出位置にキー開口を設ける必要がない。ガラスや樹脂の連続面、デッドフロント表示、ディスプレイと統一した意匠に向く。ただし、これは構造上の利点であって浸入保護等級ではない。IEC 60529 または製品固有の要求は、端部、表示部の接合、ガスケット、締結部、テール出口、コネクタ経路、筐体接合を含む評価済み構成に適用される。IP65とIP67の設計ガイドも、このアセンブリ境界を前提にしている。

表面を拭き取るという理由だけで静電容量式が最適になるわけではない。適切に設計したメンブレンのオーバーレイも、閉じた清掃面を構成できる。導電性液体が操作領域に残った状態で入力を続けるなら、どちらも「シール済み」という表現ではなく、状態別試験で判断する。

動的操作と表示部周辺の入力はコントローラを採用する理由になる

スライダー、ホイール、近接復帰、複数キーのジェスチャー、投影型静電容量の座標入力は、機械キー数を減らし、画面の変化に操作を合わせられる。コントローラのチャネル数とセンシング方式は、リリース対象のボタン、スライダー、ホイール、近接機能をすべてカバーしなければならない。表示窓、接合センサー、管理されたインターコネクトが必要なら、方式決定後に静電容量式HMIフロントパネルとして設計範囲を詰める。

固定の ON/OFF 指令が 6 個だけなら、専用コントローラとファームウェアが過剰になる場合がある。メンブレンは 6 本の個別接点または小規模マトリクスをホストへ直接引き出せる。選択基準は外観の流行ではなく、UI の動作要件である。

可動接点がないことは、一つの故障要因を減らすにすぎない

静電容量キーには検出位置のドームや屈曲接点がないため、接点バウンスと局所的な機械接点摩耗を検出原理から除ける。しかし、インターフェース全体の寿命を保証するものではない。カバーの摩耗、コーティング劣化、接着状態、コネクタ損傷、コントローラのドリフト、表示ノイズ、レンズ割れ、ソフトウェア改訂は残る。

耐衝撃性を求めてカバーを厚くすると、誘電体越しの距離が増え、タッチ信号と電極要件が変わる。カバーレンズ、手袋、水、温度、機械設計、電気設計は連動する。厚い保護面が必要なだけで静電容量式に決めず、力で作動するキー、圧電入力、機械式操作、ガード付きハイブリッドも比較する。

5. メンブレンスイッチが有利な条件と限界

押した場所で物理的な応答を返せる

メタルドーム式のキーは、作動力、ストローク、スナップ感、場合によっては音を指先へ返す。表示を見ずに意図的な押下を確認したい用途に有効である。図面では、ドーム、支持領域、エンボス、呼び作動力または許容帯、ストローク／感触、サンプル承認方法を定義する。オーバーレイ、スペーサー、接着材、印刷導体の選択はメンブレンスイッチ材料ガイドの範囲と合わせて管理する。

ASTM F1570 はメンブレンスイッチの tactile ratio を測る方法を定義していたが、ASTM は F1570-01 を withdrawn としている。現行認証として引用してはならない。合意した治具で作動力と復帰力を測り、触覚関係を算出することはできるが、合否基準は管理図面とサンプル報告書に置く。

触覚が常に必要とは限らない。静音性が必要な操作、拭き取りやすい実験装置、高密度パネルではノンタクタイル接点を選べる。ラベル変更、スクロール、座標入力が必要なら、固定印刷キーは適さない。

力による入力は電気的結合への依存を小さくできる

作業用手袋は、指と静電容量電極の結合経路を変える。メンブレンキーは十分な押下力とストロークで作動するため、手袋の誘電特性への依存が相対的に小さい。ただし、キー寸法、間隔、エンボス、作動力、手袋の厚み、操作角度、スナップ感の識別性は残る。厚い手袋では、小さく平坦なキーの位置を見つけにくいことがある。

したがって、どちらの方式でも「手袋対応」だけでは仕様にならない。手袋のメーカー／種類または管理された同等品、乾湿状態、姿勢、要求力、隣接キー動作、未検出、誤検出、復帰を記録する。

離散接点は電気的な責任境界を単純化できる

メンブレンのテールから、個別接点、共通線、マトリクスをホストへ引き出せる。固定機能の装置では、調整可能な閾値やベースライン追従を持つアナログセンシングより診断しやすい場合がある。量産検査では、回路マップ、導通／抵抗基準、テール方向、コネクタ接触面、キー閉成を確認できる。メンブレンスイッチ回路設計ガイドは、マトリクス配線、LED 分岐、シールド、テール、ピン配列のリリース条件を扱う。

一方、動的な指令、ジェスチャー、画面内容への直接操作が必要ならメンブレンを自動的に選ばない。高頻度操作でも、寿命はドーム／接点、支持、力、環境、回路材料、試験方法に依存する。プロジェクト証拠のない普遍的な「100 万回」表現は採用しない。

6. 手袋、水分、EMI/ESD、電源、検証を状態別に定義する

手袋と水分は「対応可否」ではなく動作状態として試験する

静電容量式インターフェースでは、ノイズ、水分、温度変化を明示的に扱う必要がある。水膜がある間は全入力を拒否する、長押しだけを許可する、ウェット用設定へ切り替える、故障を通知する、拭き取り後に所定時間内で復帰するなど、正しい動作は用途によって異なる。

前面が物理的にシールされていることと、表面条件下で正しく入力を判定することは別の課題である。前者はアセンブリの浸入経路、後者は入力システムの受理・拒否ロジックを扱う。

EMI と ESD は完成装置の構成で評価する

静電容量式は微小な変化を測るため、電極配線、基準接地、シールド、走査タイミング、フィルタ、スイッチング電源、表示更新、LED 電流、ケーブル、金属部品が信号マージンに影響し得る。メンブレンの接点変化は大きいが、長いテールやホスト入力は放射・伝導ノイズを拾い、前面は ESD の結合経路になり得る。

IEC 61000-4-2:2025 は、操作者や周辺物体への放電を受ける電気・電子機器の ESD イミュニティ要求と試験方法を規定する。単体の静電容量センサーやメンブレンスイッチを「IEC 61000-4-2 認証済み」にする規格ではない。適用する製品／製品群規格、試験レベル、放電点、取付状態、ケーブル、電源モード、機能判定、復帰規則が実際の試験計画を決める。

試作機には、量産意図のディスプレイ、ベゼル、接地、シールド、ケーブル、電源、筐体、コントローラ、ファームウェア改訂を含める。静かなベンチ上の単体パネルでは、最終 EMC 挙動を実証できない。

消費電力は方式名ではなく動作状態で比較する

静電容量式では、アクティブ走査、アイドル走査、タッチ復帰、スリープ、起動、故障、フィードバックの各状態を記録する。チャネル数、走査周期、測定方式、フィルタ、コントローラ、LED、表示、振動、ホスト復帰方針が電流を左右する。メンブレンでは開放中の接点層が定常センシング電力を使わない場合でも、プルアップ、マトリクススキャン、照光、デバウンス、診断、フィードバックは電力を使う。

RFQ には、スリープ／アクティブ時の許容電流、復帰遅延、チャネル数、応答時間、通電を維持するコントローラを状態予算として示す。「パッシブ」「低消費電力」という一般表現だけでは、バッテリー容量を決められない。

検証工数は結合する変数の数に従う

静電容量式では、カバー、印刷、接着材、空隙、電極、設定、接地、表示、金属、ファームウェアの変更が測定信号を変え、再調整・再試験につながりやすい。メンブレンはアナログ調整の負担を減らせるが、ドーム配置、支持面の平坦度、スペーサーのベント、作動力、接点応答、テール取扱い、反復動作条件を管理する。

両方式とも、次の 5 段階で承認する。

1. 量産意図の物理積層と管理図面を固定する。
2. 電子回路、ファームウェア、設定、ホストの改訂を記録する。
3. 代表的な装置へサンプルを組み込む。
4. 操作者、液体、電源、ノイズ、復帰の合意済みマトリクスを実行する。
5. 結果、例外、変更権限をリリース済み改訂へ紐付ける。

JASPER の静電容量式タッチ操作パネルの事例は、顧客名や未検証の現場実績を示さず、操作者、カバー、センサー、電子回路、組込承認という 5 つの入力群で信号経路を整理している。

7. OEM HMIの入力方式を決める判断マトリクス

最も厳しい要求から出発し、表面意匠を先に決めて入力ロジックを後付けしない。

「どちらでもない」は正当な結論である。重衝撃、現場交換、本質安全、厳しいアクセシビリティ、非常停止、適用製品規格によっては、機械式押しボタン、シールキーボード、圧電入力、ロータリーエンコーダなどが適する。本稿は完成装置のハザード分析やユーザビリティ評価を代替しない。

8. RFQ前に固定する入力情報

図柄と年間数量だけでは、仕入先は二方式を比較できない。機械、電気、ファームウェア、環境、承認の各担当者が同じ境界を参照できる一つの資料にまとめる。

承認順序も固定する。

1. アーキテクチャレビュー
   → 静電容量式、メンブレン、ハイブリッド、別方式を選ぶ
2. 図面と責任分界のリリース
   → 積層、マップ、テール、電子回路境界、担当者を固定
3. 量産意図サンプル
   → 物理パネルと電気マッピングを検査
4. 組込状態の検証
   → 手袋、液体、電源、ノイズ、フィードバック、復帰を試験
5. 改訂リリース
   → 図面、設定、証拠、例外、変更規則を承認

価格を依頼する前に方式を決め、見積範囲を定義する。JASPER は製造能力と技術レビューの範囲で、物理パネル、インターコネクト、アセンブリ境界を検討できる一社である。見積書では、コントローラ、ファームウェア、ディスプレイ、完成装置試験、適合判断の担当を分けて記載する。品質・試験レビューの要求も RFQ に含める。

技術資料と適用境界

以下は比較の判断境界を支える技術資料であり、特定の参考設計が唯一の構成であることや、JASPER 製品の試験合格を示すものではない。

入力方式を決めてから技術レビューへ進む

JASPER は静電容量式タッチパネル、メンブレンスイッチ、HMI アセンブリの両方式を扱うため、本比較では勝者として順位付けしていない。カバー積層、手袋と液体の状態、フィードバック、コントローラ責任、EMC 目標、ホスト接続、組込検証計画を揃え、方式決定後に見積範囲を確定する。

よくある質問

静電容量式タッチはメンブレンスイッチより優れていますか？

一律に優れているわけではありません。連続した誘電体前面、動的操作、スライダー、表示統合が必要で、センサー、コントローラ、ファームウェア、接地、筐体、動作状態まで検証できるなら静電容量式が適します。意図的な押下、触覚確認、指定手袋、単純な離散指令を重視するならメンブレンが適します。

静電容量式タッチとメンブレンスイッチの動作上の違いは何ですか？

静電容量式はカバー越しの電気的結合に伴う変化を測り、コントローラが入力の有効性を判定します。メンブレンは押下力で導電部を接触させ、回路を閉じます。この違いが、制御回路、フィードバック、手袋、水分、電力、検証の条件を変えます。

静電容量式タッチパネルは手袋で操作できますか？

設計次第で可能ですが、「手袋対応」だけでは仕様になりません。手袋の種類、フィット、厚さ、乾湿、接触面積、姿勢、カバー積層、電極、コントローラ設定、接地、ノイズ環境が影響します。量産意図の装置で実物手袋を使い、受理する入力と拒否する入力の両方を定義します。

メンブレンキーパッドは防水ですか？

単体では断定できません。オーバーレイはシール前面の一部になりますが、評価対象には外周接着、窓、エンボス、ベント、テール出口、コネクタ、ガスケット、締結部、筐体接合が含まれます。未評価の単体キーパッドへ IP 等級を付けず、対象構成と浸入条件を指定します。

静電容量式とメンブレンスイッチでは、どちらが低消費電力ですか？

普遍的な勝者はありません。静電容量式はコントローラ、チャネル数、走査、フィルタ、復帰モード、フィードバック、ホスト状態に依存します。開放中のメンブレン接点は定常センシング電力を使わない場合がありますが、プルアップ、スキャン、LED、診断、ホスト処理は電力を使います。状態別の実測値で比較します。

EMIとESDにはどちらの入力方式が強いですか？

適切に設計した完成装置ならどちらも要求を満たせますが、どちらも失敗し得ます。静電容量式は電極配線、接地、金属、表示、電源ノイズの影響を受け、メンブレンのテールとホスト入力も干渉や ESD を結合します。適用する装置規格に従い、量産意図の筐体、ケーブル、電源、電子回路、ファームウェアで試験します。

1台のHMIに静電容量式タッチとメンブレンキーを併用できますか？

併用できます。ナビゲーション、スライダー、表示操作を静電容量式にし、押下確認が必要な固定指令をメンブレンキーに分ける方法があります。部品、配線、コントローラのチャネル、ソフトウェア状態、組立、検証が増えるため、人間工学上の役割分担に見合う場合だけ採用します。

OEMはRFQ前にどの情報を準備すべきですか？

指令マップ、操作者とフィードバック、指定手袋と液体、カバー／筐体図、表示と金属の位置、センサー／接点構想、テール／コネクタ、コントローラ境界、電源状態、適用装置規格、サンプル受入マトリクスを準備します。量産見積を依頼する前に入力方式を決めます。
