表面材と使用環境で決めるメンブレンスイッチ用接着剤の選定

メンブレンスイッチ用接着剤の選定は、カタログ上の「最強粘着」ではなく、貼り付ける相手材と設置後の使用環境から始めます。前面、スペーサー、裏面取付という層の役割を分け、表面エネルギー、テクスチャ、端部の接着代、温度、湿気、薬品、加圧、養生時間を照合したうえで、実際の筐体に貼った試料で確認します。粘着材単体で IEC 60529 のIP等級を成立させることはできません。

最終更新日: 2026-08-03

---

本ガイドは、カスタムメンブレンスイッチを金型・抜き型の確定と初品組立へ進める機械設計、実装設計、品質保証、購買の担当者を対象としています。接着剤を、所定形状に打ち抜いて組み込む工業材料の一層として扱います。3M 467MP、3M 468MP、3M 9495LE（300LSE）などの品番は、3Mの技術資料に基づく候補例であり、あらゆる案件に通用する標準指定ではありません。スイッチ図面と筐体材質・表面仕上げを照合し、選定したアクリル系感圧接着剤（PSA）を、量産相当のABS、PC、PET、粉体塗装鋼板またはステンレス鋼の表面で検証します。

---

1. メンブレンスイッチ用接着剤の選定が重要な理由

接着仕様の誤りは、理想的な加圧を行ったサンプル台の上では発見しにくいものです。数週間から数か月後、粉体塗装した鋼製扉の端部浮き、ポリカーボネート（PC）表示窓の気泡、ポリエステル（PET）オーバーレイ端部のずれ、スイッチと一緒に剥がれる塗膜、洗浄後に開く外周経路として表面化します。現場で「スイッチ不良」と記録されても、原因が接着界面にある場合があります。具体的には、濡れ広がり不足、塗膜の剥離、狭い接着代に集中するピール応力、あるいは平滑なABS試験片向けの構成を、テクスチャ付きポリプロピレン（PP）やポリエチレン（PE）筐体へそのまま適用したことなどです。

損失はパネルの廃棄だけではありません。鋼刃型を作製した後に粘着材を変更すると、抜き型、剥離ライナーの分割位置、初品検査（FAI）試料を作り直し、筐体仕上げと同時に確定すべき湿度・温度評価も再実施することがあります。防水メンブレンスイッチでIP65／IP67相当を目標とする場合や、シリコーンガスケットとの積層では、影響がさらに広がります。接着幅を増やせばシール性を得られると考えがちですが、IEC 60529が分類するのは、筐体および定義された試験品の保護等級です。単体のメンブレンスイッチや一本の粘着帯ではありません。接着幅は、外周、フレキシブルテールの出口、ZIFコネクターのクリアランス、通気、圧縮量、締結部品、組立品質と合わせて検討する一要素です。

短い製品ページでは「金属には3M 467MP、樹脂には3M 300LSE」と単純化されることがあります。この区分は3Mの製品ポジショニングに沿った候補絞り込みの出発点にはなりますが、離型剤、粉体塗料の配合、曲率、接着代の幅、イソプロピルアルコール（IPA）やアルカリ洗浄剤の残留、前面・スペーサー・裏面の用途差は判断できません。本稿では、9項目の評価枠組み、判断表、承認手順に加え、アクリル系PSAによる裏面取付を選ぶべきでない条件まで示します。

---

2. 接着剤を選定する9つの評価項目

次の9項目を順に確認します。技術データシートだけでは適合しそうな品番でも、いずれか一項目で不適合になることがあります。

2.1 層の役割：前面、スペーサー、裏面、フォーム／ガスケット

メンブレンスイッチの接着は一種類の作業ではありません。同じアクリル系粘着材でも、スペーサーには適している一方、粗い筐体や低表面エネルギー面への裏面取付には適さない場合があります。

良好な仕様: 図面で各粘着層の役割、材料系、非粘着領域（窓、LED、通気部、テール）を区別している。
要注意: すべての層を一つの「3Mテープ」指示で済ませ、用途区分がない。

2.2 基材と表面エネルギー

表面エネルギーは、粘着材が被着面へ濡れ広がれるかを左右します。ただし、その数値だけで接着の成立を証明することはできません。メンブレンスイッチ材料のうち、清浄な金属やガラスは一般に高表面エネルギー面として扱われます。一方、ポリオレフィン系樹脂、一部の充填材入り樹脂、粉体塗膜は低表面エネルギー（LSE）または難接着面になる場合があります（出典：3Mの被着体表面とLSEプラスチックに関する資料）。

メンブレンスイッチで初期候補となる構成例は次のとおりです。

3Mは467MP（200MP）を金属や高表面エネルギー樹脂向け、9495LE（300LSE）を多くの低表面エネルギー樹脂や粉体塗装面向けとして位置付けています（出典：3M 467MP技術資料、3M 9495LE製品情報）。Avery Dennison Performance Tapesも、オーバーレイ、回路、ドーム保持材の接着に用いるメンブレンスイッチ用スペーサー／スイッチプレートフィルムを案内し、低表面エネルギー材への対応構成を含めています。いずれのカタログ記載も、量産予定の筐体による評価の代わりにはなりません。

良好な仕様: RFQに「樹脂」「金属」だけでなく、樹脂グレードまたは塗装系を記載している。
要注意: 実際の成形樹脂、添加剤、粉体塗装系を特定せず、LSEという分類だけで適合と判断する。

2.3 取付用粘着材と内部積層用粘着材の違い

メンブレンスイッチの取付用粘着材は、完成品を筐体へ固定する裏面層です。使用時のピール荷重、振動、熱膨張差、洗浄剤による端部への作用を受けます。前面やスペーサーに使う内部積層用粘着材は、主に積層内部の応力と打ち抜き形状に対応します。

裏面取付を決める際は、次の情報が必要です。

• スイッチ取付範囲における筐体の平面度と局部的な段差
• 外周の連続した接着代と、開口部で分断される接着代
• フレキシブルテール出口とコネクターのクリアランス
• スイッチ取付前に塗装するか、取付後に塗装工程があるか（塗膜硬化と清浄度）

良好な仕様: 取付用粘着材を、汎用試験片ではなく筐体図面の改訂番号と関連付けて指定している。
要注意: 筐体表面仕上げを確認せず、スイッチのBOMだけで取付用粘着材を選ぶ。

2.4 テクスチャ、粗さ、平面度

テクスチャは実接触面積を減らします。深いシボ、粉体塗装のゆず肌、金型加工面、ABS／PC成形品のひけは、貼付直後には見えない空気経路を残し、温度サイクル後に開くことがあります。高い部分にはピール応力が集中し、低い部分には未接触域が生じます。3M 468MP系のような厚い200MP転写テープやフォーム基材付きアクリル粘着材は追従性を高める候補になりますが、積層厚、メタルドームのストローク、端部外観も変わります。

良好な仕様: テクスチャ指示、Raまたは仕上げ等級を共有し、量産予定の粉体塗装面・成形面で試料を作る。
要注意: 平滑なSUS304試験片だけで、テクスチャ付き量産筐体を承認する。

2.5 形状：曲率、段差、端部の接着代

恒常的な曲げ、エンボスの立上り、段差はピール応力を発生させます。パネル外周や大きな窓の周囲で接着代が狭いと、その応力が局部に集中します。外周と重要開口部の周りに連続した接着代を確保することは、内部層を一枚追加するより有効な場合があります。すべての筐体に適用できる固定の「何mm以上」という規則はありません。筐体図面と、想定する剥離経路を含む実物評価が必要です。

良好な仕様: 端部の接着代と窓周辺の非粘着領域を寸法化し、抜き形状で鋭い粘着コーナーを避ける。
要注意: 接着代がゼロになる角、ナイフエッジ状の外周、シール経路に届かない粘着層で「密閉」をうたう。

2.6 温度と温度サイクル

温度は案件要求として、保管温度、使用温度、工程中の加熱を分けて記載します。工程加熱には、近接する粉体塗装炉、ABS筐体の超音波溶着、屋外に置く塗装鋼板製キャビネット内の温度などが含まれます。3M 200MP／300LSE系のアクリルPSAは、産業用操作パネルや家電インターフェースで広く検討されますが、許容範囲と養生挙動は品番ごとに異なります。選定品番の最新版技術データシート（TDS）を確認せず、未検証の温度表をAutoCAD図面やPDF仕様書へ転記してはいけません。製品要求に応じ、定義した環境暴露後の実装試料を評価します。

良好な仕様: RFQに最低・最高温度を°Cで記載し、467MP、468MP、9495LEまたは代替候補と一緒にサイクル条件を示す。
要注意: 品番も温度値もない「耐熱接着剤」という指定。

2.7 湿気、洗浄剤、工程薬品

洗浄条件を具体的にします。例として、IPA拭き、アルカリ洗浄剤、第四級アンモニウム系消毒剤、切削油、塩水噴霧、屋外UV、食品設備の洗浄があります。軟質PVCから移行する可塑剤、PP／PEに残る離型剤、シリコーンのオーバースプレーは、初期の濡れを妨げたり、後からアクリル粘着層へ影響したりします。PETテール出口の開いた端部から湿気が入る場合、問題は粘着材だけでなく組立と筐体設計にもあります。IP65とIP67の設計差を含め、IEC 60529による検証を計画する場合は、ガスケット、締結部、テール出口と合わせて評価します。

良好な仕様: 洗浄剤名と頻度を記載し、FAI試料を量産と同じ清掃方法、同じ粉体塗装またはABS成形ロットで準備する。
要注意: どのPSAも、あらゆる消毒剤や脱脂剤に耐えると仮定する。

2.8 貼付圧力、養生時間、剥離ライナーの手順

感圧接着剤は、面接触を作る圧力と、接着力が発現するまでの時間を必要とします。3Mの表面前処理ガイダンスは、清浄で乾燥した均一な表面と、十分な貼付圧力を重視しています。量産作業標準では、次の項目を定めます。

• 糸くずの出ないワイパーによる清掃方法、案件で承認した溶剤（材質適合時のIPAなど）、乾燥時間
• 大型PET／PCオーバーレイにおけるライナー剥離方向と分割ライナーの順序
• ゴムローラーまたは空圧プレスによる加圧条件とパス回数
• 機械荷重、出荷、熱衝撃、湿度試験を始めるまでの養生時間
• 大型グラフィックオーバーレイやZIFコネクターへ通すフレキシブルテールの治具

良好な仕様: 量産作業標準が、同じ粘着材ロット系列を用いて合格したFAI試料の条件と一致する。
要注意: 真空プレスで合格した試料に対し、量産では手で撫でるだけに変更する。

2.9 実際の筐体を用いた検証証拠

ステンレス鋼上のカタログ剥離値は、顧客指定の粉体塗膜上の値と同じではありません。評価には、量産予定の筐体またはパネル、定義した加圧・養生条件、文書化した合否判定を用います。判定には、目視による端部浮き、気泡基準、剥離経路の観察、案件で必要な環境暴露後の導通再試験などがあります。3M 467MPや9495LEのTDS値は候補選別のデータであり、塗装CRS扉や成形PP筐体を用いたFAIの代替ではありません。

購買仕様で第三者または社内検査記録が必要な場合は、検証をメーカーの品質・試験手順に関連付けます。ISO 9001で管理する検査記録を求める場合も、発注時の品質計画に試験品、条件、合否基準を明記する必要があります。

良好な仕様: 初品資料に筐体仕上げ識別、3M粘着材ロット、工程条件、接着端部の写真が含まれる。
要注意: 判定方法のない「貼り付いているように見える」という承認。

---

3. メンブレンスイッチのどこに粘着層が入るか

[ グラフィックオーバーレイ（PC／PET、ハードコート、印刷） ]
        │ 前面／オーバーレイ用粘着材
[ ドーム保持層／上部回路（メタルドームは任意） ]
        │ スペーサー用粘着材（キー開口あり）
[ 下部回路／フレキシブルテール ]
        │ 裏面取付用粘着材  ← 筐体取付用の両面テープ
[ 筐体：金属／樹脂／塗装／粉体塗装／ガラス ]
        │ 必要に応じてフォームガスケット／締結部品／密閉ベゼル

現場で「スイッチが剥がれた」場合は、図を下から上へたどります。多くは裏面取付層と筐体仕上げの界面から確認します。窓、エンボス、スペーサー開口など加工上の不具合は、上から下へ確認します。

---

4. 症状からたどる不具合連鎖

材料を変更する前に、剥がれた両面を観察します。粘着材が片側だけに残る状態と、塗膜片を伴う剥離とでは、対策が異なります。

---

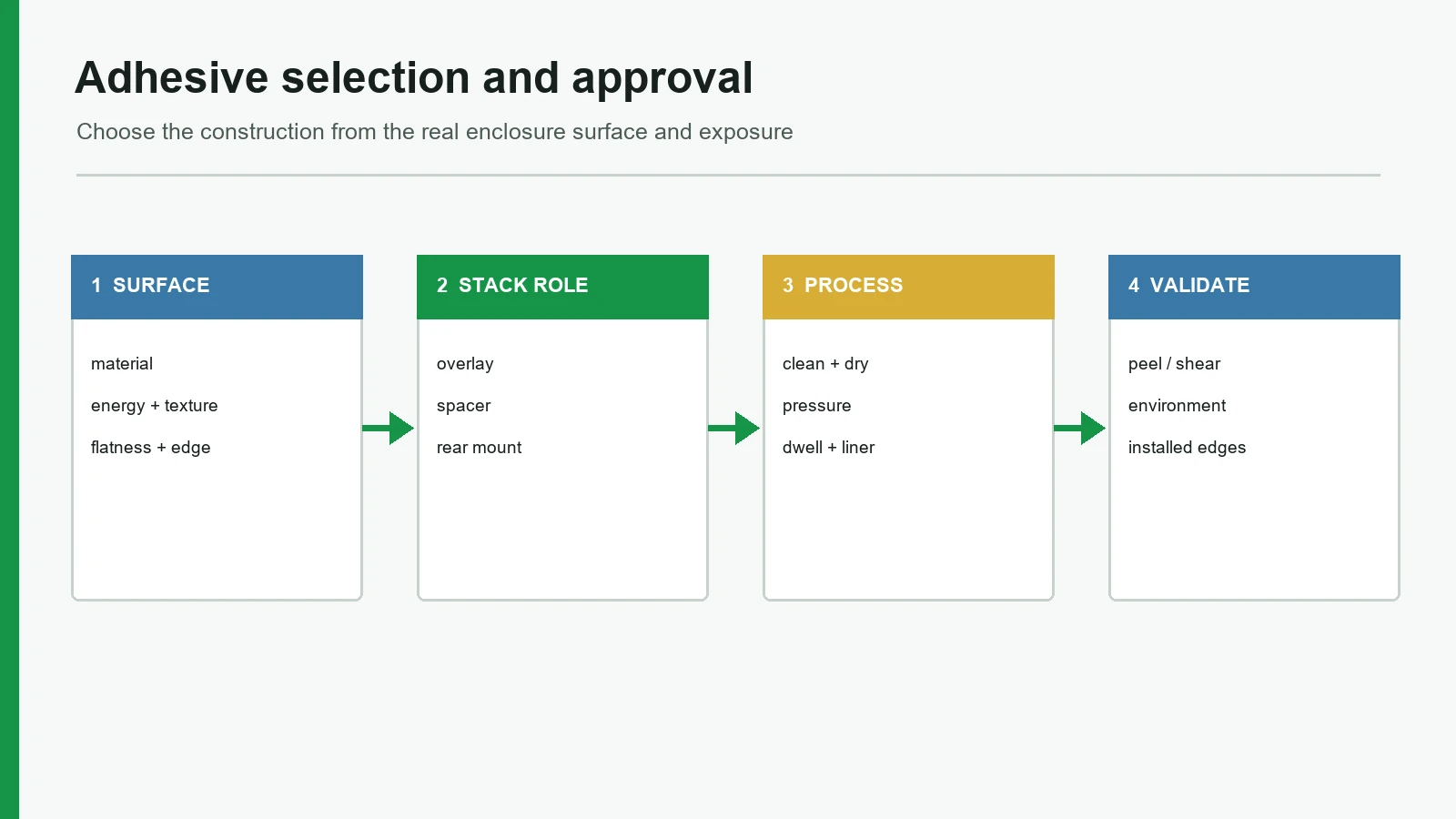

5. 選定から承認までの手順

ステップ1 — 筐体表面を確定する

樹脂グレード（ABS、PC、PP、PE、ナイロンなど）または金属種（アルミニウム、ステンレス鋼、冷間圧延鋼板）、塗装・粉体塗装系、テクスチャ、平面度注記、量産に使う図面改訂番号を集めます。筐体が「樹脂、詳細未定」の段階では、メンブレンスイッチ用接着剤の選定も鋼刃型の確定もできません。

ステップ2 — 各粘着層の役割を割り当てる

前面、スペーサー、裏面、フォーム層を列挙します。グラフィックオーバーレイのLED／LCD窓など光学的に重要な面、シール上重要な面、取付上重要な面を区別します。内部積層用と裏面取付用の粘着材をBOM上で分け、3Mまたは代替品の品番指示も別々にします。

ステップ3 — 表面エネルギーと環境から候補を絞る

§2.2の表は候補リストとして使い、量産承認には使いません。候補品の記述は、供給元の最新TDSを優先します。例として、3M 467MP／468MP（200MP）と3M 9495LE／300LSE系、またはコンバーターが採用するAvery Dennisonのスペーサー／スイッチプレートフィルムがあります。品番を確定する前に、洗浄剤と温度条件を°Cで記載します。

ステップ4 — 打ち抜き形状を設計する

窓、LED穴、エンボス逃げ、フレキシブルテールの非粘着域、ライナー分割を設計します。粘着材の形状は製品仕様の一部です。作業者がPETライナー上でナイフ調整する工程にしてはいけません。

ステップ5 — 量産予定面で試料を作る

清掃、加圧、養生時間を記録して貼り付けます。実際の取扱いを受ける試料を少なくとも一つ含め、案件で必要なら温度・湿度暴露を加えます。研磨したSUS304試験片に指で一度押し付けた結果だけでは承認できません。

ステップ6 — 合否を判定し、ロットを記録する

端部目視、気泡限度、実装後の導通再試験、品質計画で必要な90°／180°剥離またはせん断方法を定義します。粘着材ロット、ライナー種、工程条件を記録し、正式評価は合意した試験計画で管理します。

ステップ7 — 図面と作業標準を同時に固定する

PDF／DXF図面、BOM品番（3M 467MP、9495LEなど）、組立作業標準が、合格したFAI試料と一致してからリリースします。図面だけを変え、工程条件を変更管理しない状態は不完全です。

---

5a. サンプル承認・RFQ入力チェックリスト

接着仕様の確認を依頼する際は、この表に筐体材質と表面仕上げを記入して送付してください。

---

6. 構成を不採用にすべき兆候

次の条件は、単価の安さや使い慣れた品番より優先して見直します。

• RFQに筐体表面仕上げがない — 「金属または樹脂」だけでは推測になる。
• 接着幅だけを根拠にIP性能を主張する — IEC 60529のシステム評価という考え方に合わない。
• 平滑な試験片で、テクスチャ面や粉体塗装量産品を承認する。
• 前面、スペーサー、裏面を一つの粘着材品番で指定する。
• サンプルと量産で取付方法が違う — 手貼りとプレス、洗浄剤の変更など。
• 塗膜自体が密着試験で剥がれる — 粘着材では、剥がれる塗膜を補強できない。
• 糊残り不可の保守交換品に、恒久高粘着構成を指定し、取外し計画がない。
• 完成品での評価なしに、部材用粘着材へ普遍的な耐用年数や生体適合性を主張する。

---

7. PSAによる裏面取付が最適でない条件

PSAによる裏面取付は、多くの平坦な産業用パネルで有効です。ただし、常に最適とは限りません。

次の条件では、機械的なはめ込み、ベゼル、剛性のあるアルミまたはFR4バックパネル、あるいは粘着材と締結部品の併用を優先して検討します。

• スイッチ取付範囲の筐体面が深いシボまたは不連続面である
• 保守交換が頻繁で、糊残りを許容できない
• 曲面端部や支持されていない大面積部に大きなピール荷重がかかる
• 洗浄・屋外性能が、アクリルPSA単体ではなくシリコーンガスケットの圧縮と締結部品に依存する
• ISO 9001管理下の試作段階で、粉体塗装または湿式塗装の仕様が変動している

この場合でも、3MまたはAvery Dennisonのフィルムをスイッチ内部の前面／スペーサー層に使用し、筐体への固定荷重だけを金具へ移すことができます。購買担当者が裏面PSAへ構造荷重のすべてを期待しないよう、DXF／PDF図面に役割分担を明記します。

---

9. 次に行うこと

メンブレンスイッチ用接着剤の選定は、表面材と使用環境を起点に、層の役割、打ち抜き形状、実物試料で確定する作業です。抜き型を固定する前に、9項目の評価、基材別の候補表、不具合連鎖を確認してください。裏面取付用と内部積層用を実際の界面へ合わせるため、筐体材質、表面仕上げ、テクスチャ、洗浄剤、温度条件、スイッチ図面を共有します。

JASPERを含め、3MやAvery Dennisonのフィルムを加工するコンバーターおよびOEM向けメンブレンスイッチメーカーは、提示された筐体情報の範囲でしか適切な候補を選べません。PSAによる裏面取付が適さない場合は、早い段階でベゼル、締結部品、剛性バックパネルへ荷重を移します。

初品仕様を固定する前に、筐体材質、表面仕上げ、メンブレンスイッチ図面をお送りください。

---

参考資料

1. IEC 60529 - Degrees of protection provided by enclosures (IP Code)
2. IEC 60068-1 - Environmental testing
3. ASTM D3330/D3330M - Standard Test Method for Peel Adhesion of Pressure-Sensitive Tape
4. ASTM D1000 - Standard Test Methods for Pressure-Sensitive Adhesive-Coated Tapes Used for Electrical and Electronic Applications
5. 3M Adhesive Transfer Tape 467MP（200MP）技術データ
6. 3M 9495LE／300LSE 製品情報
7. 3M 被着体表面、LSEプラスチック、表面前処理ガイダンス
8. Avery Dennison Performance Tapes - メンブレンスイッチ用スペーサー／スイッチプレートフィルム

日本語の技術記事一覧でも、材料、筐体保護、検証計画に関する関連資料を確認できます。

よくある質問

メンブレンスイッチ用接着剤の選定とは何ですか？

前面、スペーサー、裏面取付の各粘着層を、基材の表面エネルギー、テクスチャ、形状、使用環境、組立工程に合わせる設計判断です。成果物は「最強の両面テープ」という品名ではなく、文書化した積層仕様と試料評価方法です。

粉体塗装金属には、どの取付用粘着材を使えばよいですか？

粉体塗装面は、難接着面または低表面エネルギー面として扱う場合があります。3Mの資料では、9495LEなどの300LSE系を多くの粉体塗装面やLSE樹脂向けに位置付けています。ただし、実際の粉体塗料、量産時の加圧、養生条件で確認してください。接合強度は塗膜自体の密着性にも制限されます。

金属筐体なら3M 467MPで必ず接着できますか？

いいえ。3Mは467MP（200MP）を、適切な表面状態の金属や高表面エネルギー樹脂向けとして位置付けています。油、酸化、テクスチャ、粉体塗装があると、別の粘着材系が必要になる場合があります。467MPは一般的な候補例であり、恒久的な標準指定ではありません。

低表面エネルギー用接着剤とは何ですか？

標準的な高表面エネルギー向けアクリル粘着材より、難接着樹脂や塗膜へ濡れ広がりやすいよう設計されたPSAです。メンブレンスイッチでは300LSE系が代表例です。表面エネルギーの測定は候補選別に役立ちますが、樹脂グレード、離型剤、テクスチャも接着結果を左右します。

メンブレンスイッチを貼ればパネルは防水になりますか？

なりません。水や粉じんの侵入性能は、筐体全体、外周、テール出口、通気部、ガスケット、締結部、組立、そして定義した試験品に対するIEC 60529の評価によって決まります。粘着材はシールに寄与する一要素であり、単体でIP等級を持つものではありません。

前面用粘着材と裏面取付用粘着材は何が違いますか？

前面用は窓部を汚さず、エンボスや光学部を支える必要があります。裏面取付用は筐体へ濡れ広がり、使用時のピール荷重と環境に耐える必要があります。同じ化学系を使う場合でも、形状、厚さ、対象基材を分けて指定します。

接着仕様の確認には、どの情報が必要ですか？

筐体材質と塗装、テクスチャ、平面度または曲率、端部の接着代、洗浄剤、温度条件、組立順序、再剥離の要否、数量、スイッチ積層図を提示してください。汎用試験片より、量産を代表する実部品が有効です。

テクスチャ付き筐体にも両面テープで取り付けられますか？

厚い粘着層やフォーム基材付き構成と、管理した加圧条件で対応できる場合があります。テクスチャは接触面積を減らします。量産予定試料で濡れ不足が残る場合は、筐体仕上げの変更、機械固定、または両方を検討します。

粘着材ロットと貼付工程は誰が管理すべきですか？

スイッチを筐体へ取り付ける当事者が、清掃、加圧、養生時間、ロット記録を管理します。メンブレンスイッチメーカーが剥離ライナー付きで出荷し、顧客側が貼り付ける場合は、部品と一緒に作業標準を引き渡さなければ、サンプルの結果を量産へ再現できません。
