定義されたキーゾーンを押します
グラフィックやエンボス加工は、アクティブな領域を明らかにします。.
非蝕知のメンブレンスイッチ
金属ドームなしで出版物を登録する平らで、静かなOEMインターフェイス。 JASPERのエンジニアのキーの幾何学、スペーサーのギャップ、印刷された接触、フィードバックのキュー、テール、接着剤およびエンクロージャは1アセンブリとして支えます。
機械的なスナップは要求しませんフィードバックはスクリーン、LED、音、またはソフトウェアから来ることができます。
プレスはまだ確認が必要です。
非蝕知の構造はドームのスナップを、非審美的なユーザーの経験のための必要性取除きます。 実機内の信号経路を検証します。
オーバーレイはスペーサギャップを交差させます
パネルが動く方法を旅行し、通気制御。
印刷された接触は閉まります
パッドの幾何学およびサポート表面は入力を安定させます。
システムは確認します
LED、表示、トーン、またはソフトウェアはフィードバックループを閉じます。
静かでフラットなインターフェイスが合う場所。
最も強い適用は既に密封された、控えめな制御表面からの視覚か電子確認および利点を提供します。

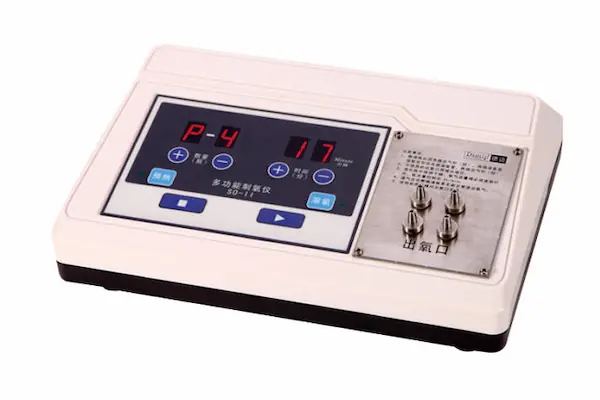

医学および実験室
スクリーンが付いている容易なきれいな制御表面か静かな労働環境の可聴性の確認。
計測機器
コマンドを入力直後に表示する横の広い機能領域。
アプライアンスコントロール
照明とデジタルステータスのフィードバックが相互作用を運ぶフラットフロントパネル。
作品だけでなく、プレスをデザインする。
ドームスナップなしで、スペーサーの幾何学およびシステムフィードバックは制御論理の一部になります。
生産のオーバーレイ、接着剤、コネクターおよびコントローラーとの実際のエンクロージャの中のスイッチを見直して下さい。
キー境界を定義する
プリント、リムエンボス、枕エンボス加工、または指を導くために形ベゼルを使用してください。
旅行および発明の制御
大きいキーおよび広いパネルは反復可能な空気動きおよびスペーサの救助を必要とします。
確認ソースを選択
サンプル承認の前にLED、表示、音、またはファームウェアの応答を指定します。
オフセンタープレスのテスト
オペレータが使用可能なプレスエリア全体でキーを作動させることができることを確認します。
非蝕知のメンブレンスイッチ工学レビュー
最初のサンプルを使用して、インストールされた動作をロックするだけでなく、緩いスイッチ寸法。
| 設計変数 | デッサンかRFQの決定 | サンプル受け入れ |
|---|---|---|
| キー境界 | プリントゾーン、リムエンボス、枕エンボス、またはベゼル | オペレータは推測なしで活動的な区域を見つけます |
| スペーサーとベントパス | 各キーのまわりのギャップ、救助の幾何学および空気道 | 中心および端は一貫して閉まり、解放を押します |
| 印刷された接触 | パッドのサイズ、重複、ルーティング、およびマトリックスの割り当て | 断続的な閉鎖なしで安定した入力 |
| システムフィードバック | LED、表示、音、ソフトウェア応答 | ユーザーは、即時かつ不当な確認を受け取ります |
| サポート表面 | エンクロージャの平坦、切り口、肋骨および接着ランド | 結合されたスイッチは承認された緩いサンプルのように機能します |
| テールおよびコネクター | 出口の方向、曲げ半径、ピンアウトおよびクリアランス | 取付けられたケーブルは圧力か干渉なしで達します |
| 環境方針 | 洗浄剤、湿気、摩耗および温度 | オーバーレイ、印刷および接着剤は受け入れられます |
生産の先端: ソフトウェアのタイミングと物理的なリリースがユーザーエクスペリエンスの一部であるため、実際のコントローラーを介してボンドスイッチを承認します。
非蝕知か蝕知か。
推奨コンポーネントの周りではなく、オペレータと機器のワークフローの周りのフィードバック方法を選択します。
非蝕知を選ぶとき
- 静かな部屋か音響の敏感な装置
- 広いか不規則なキー区域
- 平らな、容易なきれいな前部表面
- スクリーン、LED、音、またはソフトウェアは既に入力を確認します
時蝕知を選んで下さい
- 目抜き操作は物理的なスナップを必要とします
- 手袋の使用はキーの確認を困難にします
- 頻繁な機能キーはより強い指のフィードバックを必要とします
- オペレータは、異なる演技ポイントを期待します
インストールした動作を承認します。
フィルムやベンチの連続性は十分ではありません。 意図したサポート表面にサンプルを結合し、実際のコントローラーを通してそれを練習して下さい。
- 中心および端の作動
- 視覚的または可聴応答のタイミング
- 接触安定性および解放
- 洗浄および繰り返し使用の出現
- テール、コネクターおよびエンクロージャのクリアランス
非蝕知スイッチDFM チェックリスト
キーマップ、フィードバック方法、回路ピンアウト、スペーサーベンディング、テールルート、コネクタ、サポート面、およびツーリング前のサンプル受け入れ方法を用意します。
非蝕知のメンブレンスイッチFAQ
非蝕知のメンブレンスイッチは出版物を確認しますか。
印刷された接触は電気的に閉まります、装置はLED、表示変更、調子、またはソフトウェア応答を通して入力を確認します。 確認方法は、サンプルテストに含まれている必要があります。
非蝕知のキーはまだ浮彫りになることができますか。
はい。 リムまたは枕エンボスは、活性領域を特定し、金属ドームスナップを追加することなく指を導くことができます。 ジオメトリのエンボスは、スペーサーとサポートサーフェスに引き続きマッチしなければなりません。
大きなフラットキーが不均等に作動させる原因は何ですか?
一般的な原因は、トラップされた空気、制御されていないスペーサギャップ、キーの下の限られたサポート、接触幾何学、または信頼できる活動領域外を押すオペレータを含みます。
OEMが蝕知スイッチを選ぶべきですか。
オペレータが身体確認を必要とするとき、触覚スイッチは通常、より強いです, 手袋で動作します, ディスプレイを見ずにキーを押します, または異なるスナップポイントを期待.
非蝕知スイッチの引用語句のために送られるべきは何ですか。
輪郭、キーの地図、フィードバック方法、回路またはピンアウト、テールおよびコネクター、エンクロージャ サポート表面、環境、量およびサンプル受け入れの条件を送って下さい。
関連する非触覚スイッチ工学リソース
蝕知対非蝕知のメンブレンスイッチ
オペレータのフィードバック、ユースケース、およびサンプルレビュー優先順位を比較します。
ガイドを読むメンブレンスイッチ回路設計
プリントされた連絡先、マトリックスルーティング、テールピンアウト、テストアクセスを確認します。
ガイドを読むメンブレンスイッチRFQチェックリスト
デッサン、環境、量、フィードバックおよび承認の入力を準備して下さい。
ガイドを読むインターフェイス、エンクロージャおよびフィードバックの計画を送って下さい。
JASPERは、工具細工の前に、完全な入力パスを確認することができます。
