メンブレンスイッチとシリコンゴムキーパッドの違い：設計・調達の選定基準

メンブレンスイッチとシリコンゴムキーパッドの違いは、材料の優劣ではなく、操作面をどう構成するかにある。薄い積層、連続した表示面、フレキシブル回路やテールの一体化が最優先なら、メンブレンキーパッドが出発点になる。立体キー、指先での位置確認、成形ウェブによるストローク、筐体に保持する弾性部品が必要なら、シリコーンゴムキーパッドが適する。比較すべき対象は、ゴムキーマット単体と完成したメンブレンスイッチではない。アクチュエーター、回路、筐体、ベント、表示、照光、組立、検証まで含む実装済みHMIである。

JASPERには、シリコーンゴムキーパッドとメンブレンキーパッドの日本語製品ページがある。これは、どちらかを標準方式とする根拠ではない。本稿では、両方式の供給範囲をそろえ、金型や印刷・抜き・積層用治工具に着手する前に決めるべき条件を整理する。

最終更新：2026年8月4日

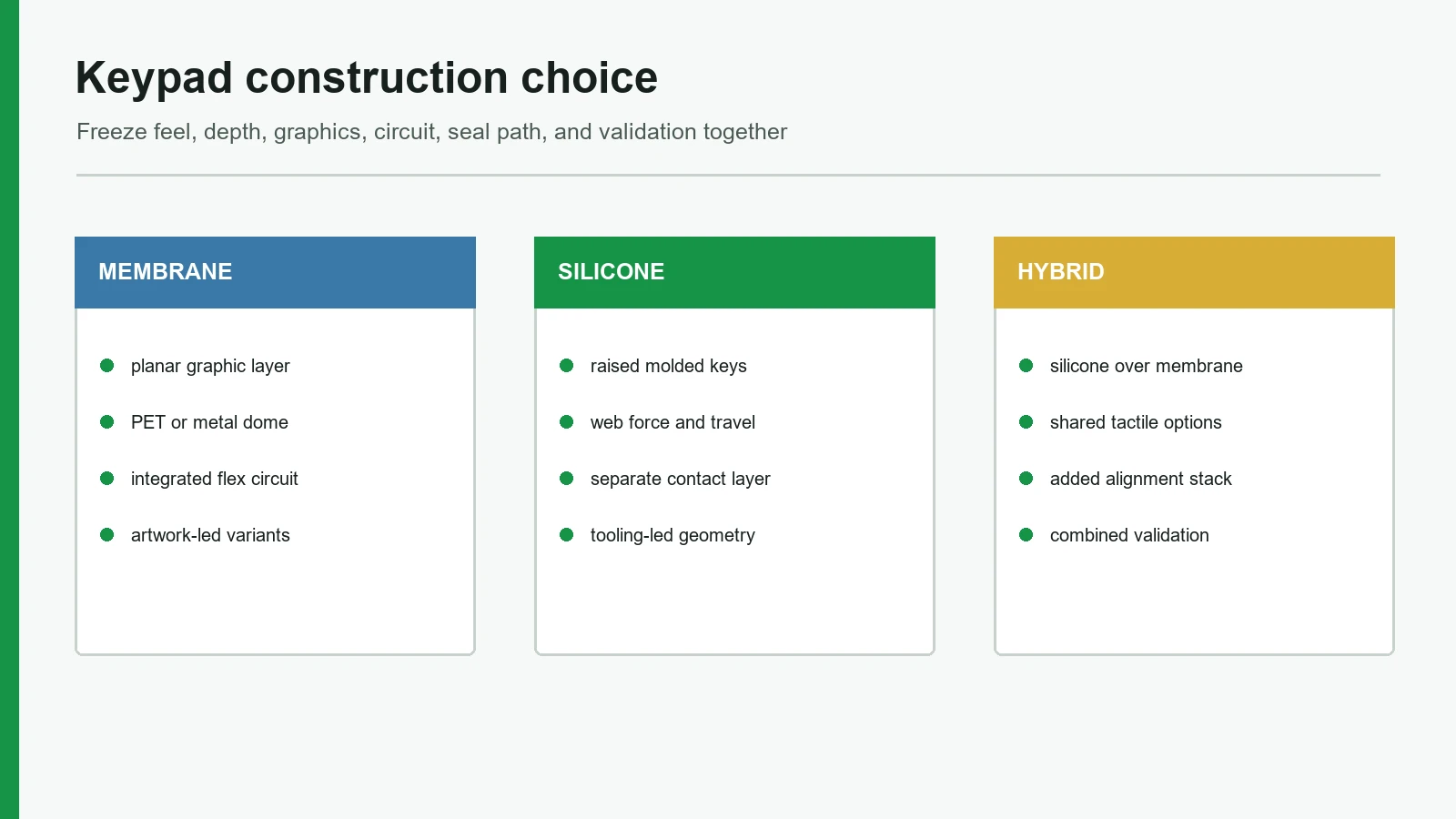

メンブレンスイッチとシリコンゴムキーパッドの違いを早見表で確認する

方式はチェック数ではなく、外せない要件で決める。一つの必須条件が、複数の小さな利点より重いことがある。

要点は形状にある。メンブレンは積層した薄い操作面と回路統合に向き、シリコンは立体形状によって位置、ストローク、ウェブ挙動、シール用形状を作りやすい。ただし、どちらも完成品の性能保証を意味しない。

二つのキーパッド構造は供給範囲をそろえて比較する

公平な比較では、ゴムキーマットを回路付きスイッチと見なさず、メンブレン積層体を支持・筐体・シールまで完成したパネルと見なさない。図面と責任分担表で、誰がどこまで供給するかを決める。

メンブレンキーパッドの構成

Molexの膜式スイッチ技術資料では、ポリエステル回路シート、印刷導体、スペーサー、ドーム保持層、PETまたはPCの表示層、取付材、フレキシブルテールが一つの構成例として示されている。入力方式は非タクタイル、成形PETドーム、メタルドームなどから選べる。

積層体に回路とテールを統合できても、支持板、テール経路、コネクター、固定、筐体開口、照光、シールドは別途定義が必要である。各層の役割はメンブレンスイッチの積層構造でも確認できる。

シリコーンゴムキーパッドの構成

シリコーンゴムキーパッドは、キートップ、ウェブ部、ベース、位置決め部、必要に応じて周縁部を一体成形する。導電カーボンや金属接点を持たせる構成もあれば、メタルドーム、タクタイルスイッチ、メンブレン回路、PCB、FPCを押すアクチュエーターとして使う構成もある。Shin-Etsuの接点方式資料は、複数の接点・アクチュエーター経路が存在することを示している。

したがって、成形部品だけではスイッチは完成しない。PCBの支持、接点パッドの位置、機械的ストッパー、ベゼル隙間、筐体による保持と圧縮を同じ図面系で管理する必要がある。

ハイブリッド構成

立体的な指掛かりと印刷回路またはメタルドームを両立したい場合、シリコンキーをメンブレン回路の上に置くハイブリッドが候補になる。ただし、界面が増えるため、位置合わせ、積層高さ、ベント、寸法公差、組立責任も増える。

メンブレンキーパッド
指
  ↓
表示オーバーレイ → オーバーレイ用粘着層／エンボス
  ↓
ドームまたは印刷接点 → スペーサー／ベント経路
  ↓
PET印刷回路またはFPC → テール／コネクター
  ↓
背面粘着層またはフレーム → 支持板／筐体

シリコーンゴムキーパッド
指
  ↓
成形キートップ／表示 → ウェブ／ガイド／ストッパー
  ↓
導電接点または別アクチュエーター
  ↓
PCB、FPC、メンブレン回路、ドーム、タクタイルスイッチ
  ↓
支持構造 → 周縁保持／筐体

ハイブリッド
シリコンキーとウェブ
  ↓
メタルドームまたはメンブレン接点層
  ↓
印刷回路／テール
  ↓
共通の支持、ベント、シール、筐体積層

操作感、ストローク、厚さ、形状は別々に仕様化する

操作感は材料名だけでは決まらない。操作者が感じるのは、キーまたはオーバーレイ、アクチュエーター、接点、支持、筐体、機械的ストッパーを合わせた力－変位系である。

シリコンでは、作動力、接触力、復帰力、ストローク、スナップ比を個別に決める。Shin-Etsuの力－変位資料は各力点を区別しており、N&Hの設計資料は、明確なクリック感を狙う場合でも復帰余裕が必要であることを示す。ASTM D2240とISO 48-4はデュロメータ硬さの測定方法を定めるが、ショアA硬さだけではキーの操作感を規定できない。ウェブ形状、キー面積、ストローク、接点、筐体圧縮が異なれば、同じ硬さでも挙動は変わる。

メンブレンでは、非タクタイル、PETドーム、メタルドームのどれを使うかを明示し、量産用オーバーレイ、保持層、エンボス、スペーサー、支持板を組んだ状態で測る。Snaptronのサンプル評価方針も、ドーム単体ではなく実際の積層での確認を求めている。

薄い平面を優先する案件はメンブレンから検討し、立体的な触知目印を優先する案件はシリコンから検討する。ただし、キャリア、導光板、実装部品、ストッパー、共通筐体を含む総厚で比較しなければならない。

シールとベントはキーパッド材料ではなく完成筐体で決まる

IP等級は、試験した筐体または外郭部品の保護性能を示す。IEC 60529は、危険箇所への接近、固形異物、水の浸入に対する外郭保護を分類する規格であり、シリコーンゴム、PET、粘着材、キーマット単体に等級を与えるものではない。

シリコン方式では、周縁リップやガスケット座面を成形し、筐体で圧縮できる。この形状はシールに利用できるが、圧縮量がキーの取付状態や操作感にも影響する。図面では圧縮座面、締結位置、相手面の平面度、位置決め、ベント、キーマットとPCBの関係を管理する。予圧が大きすぎればストロークやウェブ形状を損ない、不足または偏りがあれば漏れ経路が残る。

メンブレン方式では、連続オーバーレイと周縁粘着層を管理されたパネルへ貼り合わせられる。ただし、シールは端部距離、パネル材と表面状態、開口、締結、テール出口、前処理、粘着幅、圧着、養生、環境劣化に左右される。3Mの低表面エネルギー材向け技術資料が示す通り、粘着材は実際の基材と表面エネルギーに合わせて選ぶ必要がある。

キーやドーム下の空気移動も設計対象になる。押下を妨げないベントが、シール境界を横切ったり、汚染側の空間と保護対象の電子部品をつないだりしてはならない。湿度条件も一括りにせず、結露しない定常湿熱と、一般に結露を伴うサイクル湿熱を区別する。IEC 60068-2-78:2025とIEC 60068-2-30:2025は、それぞれ別の試験方法を定める。

表示と照光は変更の単位が異なる

表示だけを変える機種展開では、メンブレンが有利になりやすい。立体形状を製品意匠に組み込む場合はシリコンが有力だが、加飾と照光は成形色、塗装、PCB、マスクの影響を受ける。

メンブレンのグラフィックオーバーレイは、フィルムの裏側へ印刷し、操作者とインクの間にフィルムを置く構成が一般的である。TekraのPETとPCの比較資料では、成形性、押下、外観、コーティング、使用環境を材料選択の変数としている。キー中心、回路、窓、筐体を共通化できれば、言語やブランドの変更を表示層に限定できる可能性がある。それでも色、位置合わせ、印刷条件、検査、在庫、再評価は必要である。

シリコンの表示は、適したキートップへ印刷するほか、色層と暗色塗装を重ねてレーザーで文字部を開口し、保護層を設ける構成もある。Shin-EtsuのHGタイプは、この工程が実在することを示すが、レーザー開口した表示が無条件に摩耗しないことや、JASPERが同じ積層を使うことの証明ではない。実製品の洗浄剤、接触位置、塗膜端部、キー形状、使用領域で確認する。

照光は光源だけでなく、光学系全体で承認する。メンブレンでは側面発光LED、導光フィルム、拡散・取出しパターン、遮光層、オーバーレイを組み合わせられる。シリコンでは材料の透過性と着色、キー厚、LED位置、マスク、遮光形状、表示構造が効く。どちらも均一照光を自動的に得られるわけではない。消灯時の外観、昼夜の視認性、ホットスポット、キー間の光漏れ、色、窓の透明性、消費電流を最終筐体で評価する。

登録された機器用図記号を使う場合は、ISO 7000とIEC 60417の適用範囲を確認し、図記号の参照番号と版を管理する。図記号の使用は製品認証ではない。

金型、回路、組立では変更後の影響範囲を比べる

どちらの方式にも初期の設計・治工具作業がある。比較すべきなのは「金型の有無」ではなく、量産承認後に何を変えると、どの部品、筐体、試験まで再作業になるかである。

シリコン金型は、キートップ、ウェブ、ベース、接点、位置決め、周縁形状を固定する。キー形状の変更が、筐体、PCB、照光、力－変位曲線、シール圧縮へ波及することがある。印刷、塗装、レーザー、検査用治具も別に管理する。

メンブレンでは、アートワーク、印刷・抜きプログラム、スペーサー、ドーム配置、積層治具、回路試験、検査基準が量産資産になる。表示だけの変更なら回路と筐体を共通化できる場合があるが、キー位置を動かすと表示層、スペーサー、回路、支持板、ファームウェアまで変わり得る。

キーマット単体と積層体単体、または完成モジュール同士でそろえて比較する。前処理、位置合わせ、保持／積層、接点配置、テール／コネクター、締結、光学・電気・浸入試験、梱包の責任者を一つずつ割り当てる。

寿命は回数だけでなく試験条件まで定義する

キーパッドに万能な寿命値はない。量産構造、アクチュエーター、押下力とオーバートラベル、速度、電気負荷、環境、供試数、測定項目、故障判定をそろえて初めて比較できる。

ASTM F1578-24は、メンブレンスイッチを所定回数まで作動させ、必要に応じて電圧・電流を加え、接点の信頼性や損傷、試験前・中・後の特性を確認する方法を扱う。規格自体は一律の最低回数を定めず、シリコンキーパッドや完成HMIを自動的に適格とするものでもない。

シリコンでは、案件固有の実装治具と使用プロファイルが必要になる。ASTM D395-18(2025)は、ゴムを長時間圧縮した後の圧縮永久ひずみを評価する方法であり、反復するキー操作の試験ではない。材料試験結果を、キーの作動回数や使用年数へ換算してはならない。

最小検証マトリクス

試験規格は方法または適用範囲を示す。厳しさと合格基準は、実際の使用条件からOEMが設定する。

医療機器では、部品の試験結果だけで完成機器の承認や妥当性確認を置き換えられない。米国FDAのQuality Management System Regulationは完成医療機器の製造者を対象とし、生体適合性評価の基礎情報は最終形態と構成部品間の相互作用を考慮する。キーパッド材料の資料やサンプル承認だけでは完成機器を検証できない。

方式選定では「向かない条件」も先に確認する

適切な構造は、最も大きい界面リスクを減らしながら、必須要件を満たす方式である。不適合となる一条件を平均点で打ち消してはならない。

薄い平面、表示中心の機種展開、成形形状を早期に固定できない案件では、シリコンが適さないことがある。明確な立体目印、深い成形形状、別体で保持する弾性部品が必要で、筐体に十分な空間がある案件では、メンブレンが適さないことがある。追加界面を管理できない組織では、ハイブリッドを選ばない。

金型着手前に入力パッケージを固定する

方式承認では、シリコン金型、表示版、抜き、スペーサー、ドーム、回路、検査治具へ着手する前に、システム境界を閉じる。両方式を同じ入力項目で比較する。

量産仕様を想定した試作は、段階ごとに一つの問いへ答えるために使う。外観モデルで配置や指の位置は確認できても、量産時の操作力、塗膜寿命、浸入、作動寿命までは証明できない。金型品を筐体へ実装したサンプルは多くのリスクを閉じられるが、前処理と合格基準が必要である。産業用操作パネルでは、実際の手袋、取付パネル、コネクター拘束、照光状態、洗浄条件を試験へ含める。

次の行動は明確である。金型着手前に方式を選び、管理図面と検証マトリクスを一つずつ固定する。残った不明点で方式が逆転し得るなら、どちらの治工具も発注する前にキーパッド方式の技術レビューを行う。

よくある質問

メンブレンスイッチとシリコンゴムキーパッドは、どちらが優れていますか？

一律の優劣はない。実装可能な厚さ、操作方法、表示変更、回路の供給範囲、シール、検証条件から決める。薄い平面と表示一体化にはメンブレン、立体的な触知形状にはシリコンが適しやすい。

シリコンゴムキーパッドは、必ずメンブレンキーパッドより厚くなりますか？

一般には立体キーとウェブの分だけ厚さを使うが、完成組立で比較する必要がある。メンブレン側のキャリア、導光部品、ベゼルが厚さを増やす一方、シリコン側は既存PCBと筐体を共用できる場合がある。

クリック感が明確なのはどちらですか？

方式だけでは決まらない。メンブレンはPETドームまたはメタルドームを使え、シリコンはウェブの座屈を使うほか、別のドームを押す構成も選べる。量産積層の力－変位曲線で比較する。

防塵・防水にしやすいのはどちらですか？

どちらにもシール機能を設けられる。シリコンは成形リップ、メンブレンは連続オーバーレイと周縁接着を使えるが、IEC 60529の対象は開口、締結、テールを含む完成筐体である。

メンブレンは金型がないので安価ですか？

その前提では比較できない。メンブレンにも印刷・抜きプログラム、スペーサー、ドームまたは積層治具、回路試験、検査基準が必要である。同じ供給範囲と変更影響で見積もる。

シリコンゴムキーパッドでメンブレン回路を押せますか？

可能である。シリコンキーでメンブレン回路やメタルドームを作動させられる。ただし、ハイブリッドでは位置合わせ、積層、ベント、圧縮、コネクター、組立管理が増える。

キーパッドの寿命はどのように指定しますか？

量産構造、アクチュエーター、押下力とオーバートラベル、速度、電気負荷、環境、供試数、測定、故障判定を定義する。ASTM F1578-24はメンブレンの試験方法であり、共通の最低寿命ではない。

キーパッドの金型を発注する前に何を決めますか？

操作者、形状、力とストローク、電気、シールとベント、表示と照光、環境と寿命、供給範囲、合格基準、変更管理を管理図面と検証計画にまとめる。
