OEM インピーダンス システム用の制御された電極形状

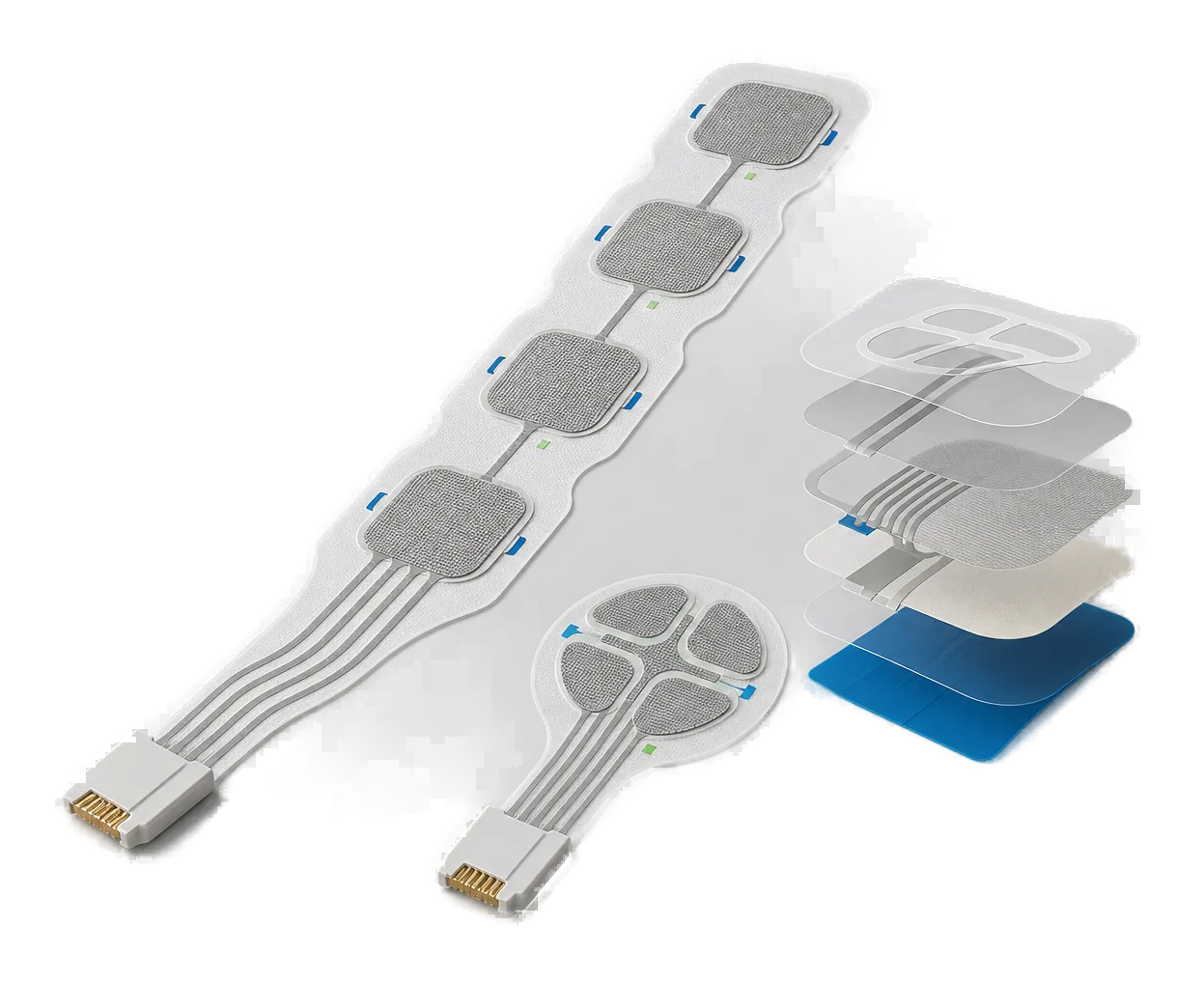

カスタム生体インピーダンス電極パッチおよびアレイ
生体インピーダンス システムは、電極の配置、接触面積、間隔、電流注入、電圧検知、皮膚インターフェイス、ルーティング、シールド、電子機器、アルゴリズム、および使用条件に依存します。 JASPER は、引用された印刷・加工された電極コンポーネントの製造をサポートしますが、OEM は測定アーキテクチャ、安全性、校正、解釈、および完成したデバイスのクレームを所有します。
- 2 つまたは複数の電極アレイ電流ゾーンとセンスゾーン、共通電極、ガード、間隔、および配置ジオメトリは入稿データに従います
- 柔軟なルーティングプリント導体、誘電体、シールド戦略、テール、コネクタ、およびチャネル マッピングが制御されます
- ウェアラブル化接着剤、スペーサー、ライナー、バッキング、皮膚接触領域、プル機能、およびパッケージングを確認できます。
- システム所有の結果励起、校正、アルゴリズム、生理学的解釈、診断、およびデバイスのクレームは OEM に残ります。
直接の答え
生体インピーダンス パッチは形状を制御します。測定結果は完全なシステムに属します。
JASPER は、管理された入稿データと材料仕様に基づいて、カスタムの生体インピーダンスと生体電位電極アレイ コンポーネントを製造できます。 2 電極、4 電極、セグメント、ウェアラブル、または研究用のレイアウトは、1 つの配置がすべての周波数、身体部位、運動条件、またはアルゴリズムに適合すると仮定することなくレビューできます。 OEM は、励起、測定範囲、安全限界、校正、補償、接触品質の検出、データ処理、および意図された解釈を定義します。
- 入稿データ内の各電流注入チャネル、電圧検出チャネル、コモンチャネル、ガードチャネル、シールドチャネル、リファレンスチャネル、およびコネクタチャネルを特定します。
- 電極面積、間隔、身体部位、接触時間、接着剤、界面媒体、動き、および配置の再現性を定義します。
- ルートの長さ、オーバーラップ、シールド、テール、コネクタ、ケーブル、電子機器を制御して、結合エラーとチャネル エラーを管理します。
- コンポーネントの検査を、OEM の周波数依存の電気的およびシステムレベルの検証方法と関連付けます。
チャネル アーキテクチャから再現可能なパッチ アレイまでの 4 つのゲート
電極の間隔、テールの出口、接着剤の設置面積、および身体部位の形状を修正するツールを変換する前に、配置と電子機器を検討する必要があります。
電極とパッチの定義
電極の材料と面積、間隔、ルーティング、誘電体、ガードまたはシールド、テール、コネクタ パッド、接着剤、スペーサー、ライナー、バッキング、輪郭、基準、皮膚接触およびパッケージングの境界を剥離します。
量産仕様の相関
提案された材料とプロセスを使用してサンプルを構築し、形状、位置合わせ、導通、絶縁、ルートとコネクタ、接着剤と変換を検査し、OEM のインピーダンスと接触品質のテストと関連付けます。
リピート生産管理
アクティブなファイル、材料、ロット、プロセスおよび検査方法、承認されたサンプル、梱包、配置補助、トレーサビリティ、逸脱、およびシステム検証にリンクされた変更通知を維持します。
インピーダンス系変動の各要因を制御
測定された変動は、パッチ、皮膚インターフェイス、配置、ケーブル、電子機器、環境、校正、またはアルゴリズムに起因する可能性があります。受け入れ基準では、テスト対象のレイヤーを特定する必要があります。
| バリエーションソース | 入力とチェック | 境界確認 |
|---|---|---|
| 電極形状 | エリア、間隔、形状、エッジ、チャネル ID、配置データム、レジストレーションおよびカット公差 | 部品図と本体部位の配置方法 |
| プリント回路と相互接続 | インク、トレース形状、誘電体、シールドまたはガード、テール、コネクタ、導通、絶縁および抵抗 | パッチ、ケーブル、コネクタ、および電子インターフェース |
| スキンコンタクトスタック | 電極界面、ゲル（使用する場合）、接着剤、スペーサー、ライナー、装着時間、動き、湿気、圧力、除去 | 最終材料、生物学的安全性および使用目的条件 |
| 測定と解釈 | 周波数、励起、機器、校正、接触検出、補償、基準、アルゴリズムおよび出力クレーム | OEM システムの検証と法定製造者の責任 |
測定システム入力
カスタム生体インピーダンスパッチのレビューに必要な情報
明確なチャネルマップと身体部位の描画は、外側パッチの形状と同じくらい重要です。
- 01電流、センス、リファレンス、ガード、シールド、ルート、テール、コネクタ チャネルを備えた寸法指定された電極レイアウト
- 02電極、導体、誘電体、基板、接着剤、スペーサー、界面媒体、ライナー、バッキング、および包装材料
- 03測定トポロジ、周波数、励起および安全限界、ケーブル、コネクタ、電子機器、および校正
- 04体の部位、配置基準、接触の種類と継続時間、摩耗、動き、湿気、圧力、およびユーザーの取り扱い
- 05幾何学的、電気的、周波数依存、接触品質、パッケージング、経年劣化、および配置の基準
- 06プロトタイプと年間数量、法定製造者、規格、記録、アルゴリズム責任者、および変更ルール
生体インピーダンス電極パッチの質問
JASPER は 4 電極バイオインピーダンス アレイを作成できますか?
JASPER は、定義された電流ゾーンと感知ゾーン、間隔、ルーティング、誘電体、テール、コネクタ、接着剤、ライナー、ボディサイトの形状、および検査基準を備えた 2 電極および複数電極の印刷レイアウトをレビューできます。
どの測定周波数でも同じパッチを使用できますか?
普遍的な結論を仮定する必要はありません。電極のインターフェース、面積、間隔、配線、ケーブル、コネクタ、電子機器、皮膚の状態、配置、アルゴリズムは周波数依存の動作に影響を与える可能性があるため、対象のシステムに対して検証する必要があります。
JASPER はどのようなコンポーネント テストを実行できますか?
プロジェクトのチェックには、外観、寸法、登録、連続性、絶縁、ルートまたは接触抵抗、コネクタのマッピング、接着および変換機能、パッケージング、およびその他の合意された方法が含まれます。周波数依存の基準には、定義された治具と条件が必要です。
パッチは体組成の精度を決定しますか?
いいえ。精度は、完全な測定アーキテクチャ、身体部位、配置、接触、励起、電子機器、校正、人口、環境条件、基準方法、および OEM が所有するアルゴリズムによって異なります。
電極の形状と測定の所有権を一緒に解放します。
チャネル マップ、パッチ スタック、身体部位および配置コンテキスト、周波数、電子インターフェース、数量、およびレビューのための相関基準を送信します。
