シートセンサーマット・配線アセンブリ・モジュールの調達方法

サプライヤー比較の前に納入範囲を決める

受動型圧力センサーマットと校正済みモジュールの違いは、何よりもどの作業を誰が完了するかにあります。部品価格が安くても、ハーネス組立、電子回路の統合、試験治具の開発、検査、変更管理を購入者が引き受ける場合があります。価格の高いモジュールなら、これらをまとめられる一方で、ソフトウェアの権利、バージョン管理、故障解析の責任範囲が新たな検討事項になります。

次の5構成は、見積依頼（RFQ）の供給範囲を整理するための分類です。業界共通の規格化製品群ではなく、1社の工場がすべてを供給できることを示すものでもありません。

「モジュール」として販売されていても、アナログ信号調整機能しかない製品があります。構成4または5に分類する前に、部品表（BOM）、ファームウェアの状態、校正方法、コネクタ図面、出力定義、除外範囲を確認してください。逆に「完成アセンブリ」がケーブル付きマットだけを指す場合もあります。名称だけでは供給範囲を保証できません。

シートベルトリマインダー用入力では、コントローラーが明確な開／閉イベントを必要とする場合、接点式メンブレン構造が適していることがあります。電気システムが力に応じた応答を解釈する設計なら、FSR方式が選択肢となります。いずれも単体で体重計、乗員分類システム、エアバッグ制御装置にはなりません。許容する着座状態の判定と故障時の動作は、システム責任者が定義します。

責任者を明記した供給範囲マトリクスを使う

シートセンサーの供給範囲は、項目ごとに担当を合意する文書にすることが重要です。商用見積書のすべての項目を**「含む」「顧客支給」「外注」「対象外」**のいずれかで示します。空欄のまま、後からサプライヤーが補うと考えてはいけません。下表は責任分担の出発点です。モジュールのインテグレーターが追加業務を引き受ける場合は、合意された作業範囲記述書が必要です。

マット、ハーネス、電子基板を別々の会社から調達する場合、この区別は特に重要です。部品メーカーが管理された測定点で良好な抵抗値やスイッチ応答を確認しても、シートメーカーの組付け工程でフォームの予圧、ケーブルの張力、折り曲げ応力、コネクタ損傷が生じる可能性があります。責任は発注書に記された会社名ではなく、物理的なインターフェースと承認済み受入試験に対応させます。

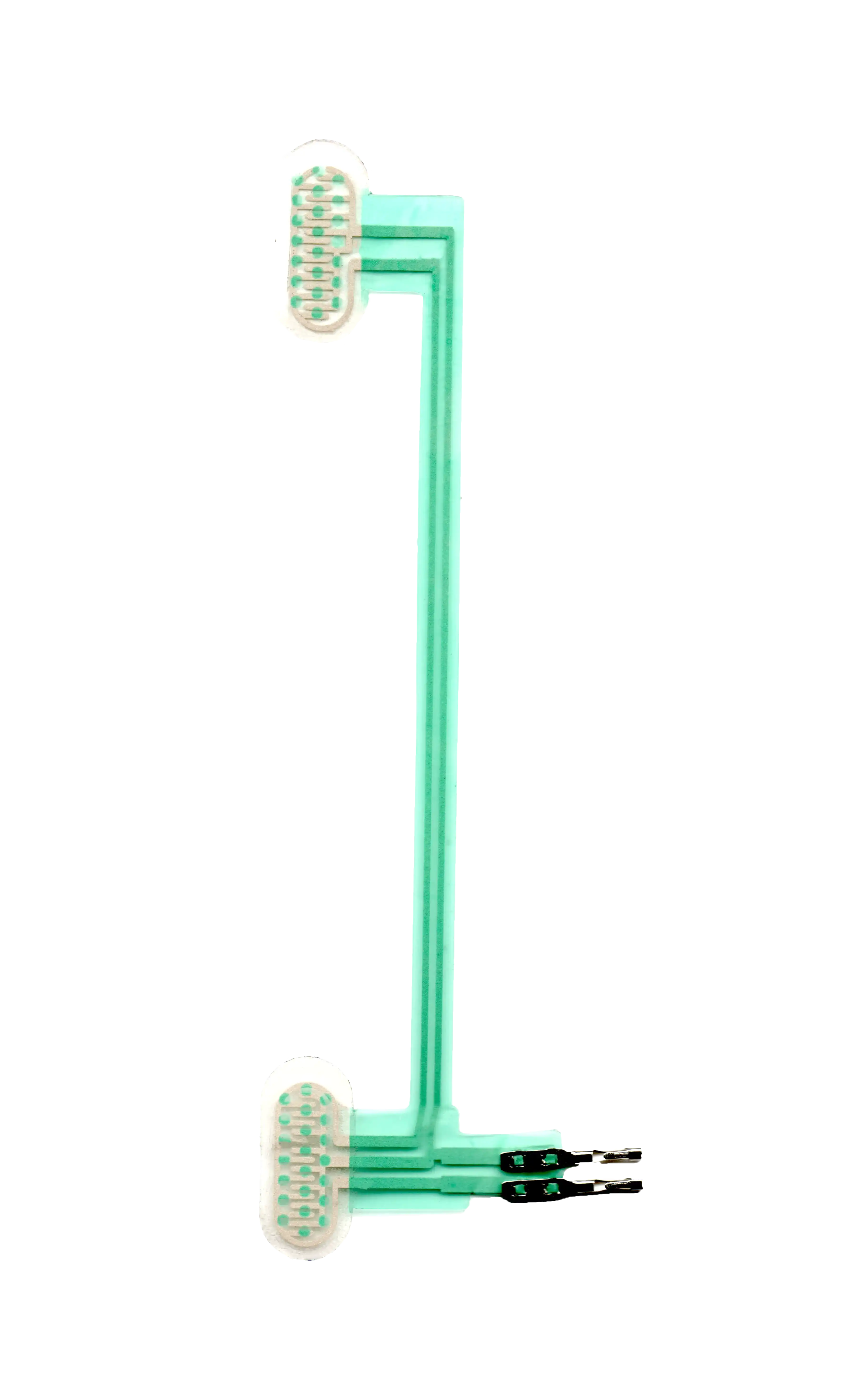

JASPERの自動車用着座検知センサー製品群は、カスタム印刷センサー部品、マット形状、テール、リード線、コネクタ、部品レベルの検査に対応します。JASPERが示す製品範囲では、ECUロジック、校正、診断、シート搭載状態の検証、法規上の責任はOEM、Tier 1、またはシステム責任者にあります。したがって、校正済み電子モジュール全体を求める場合は、別途モジュール／システム供給者を特定するか、追加範囲を明示して合意する必要があります。センサーの製品掲載だけで供給可能と判断してはいけません。

調達判断を左右するインターフェースを仕様化する

シートの実構造によって、電子回路に伝わる応答は変化します。フォームの種類や積層構成、表皮張力、支持リブ、取付層、圧縮領域、屈曲箇所、ケーブル引出し位置、組立順序を定義してください。機械設計の詳細は圧力センサーマット設計ガイドを参照してください。

技術仕様では最低限、次の4つの範囲を定めます。

1. 機械仕様： 外形と切欠きの寸法（mm）、有効領域と禁止領域、取付面、ケーブル経路、組付け時の曲げ・引張り負荷、許容位置公差。
2. 電気仕様： 指定ピンで測定する接点／開放回路の挙動、または荷重と抵抗の特性。基板がある場合の電源・信号レベル、ピン割当、基準測定器、試験治具、保持時間、試験温度。
3. 用途条件： OEMが選ぶ空席、着座、端部荷重、物体荷重、予圧、除荷、故障の各条件と、それぞれに期待する電気的な検証結果。普遍的な乗員判定しきい値は設定しません。
4. 商取引・品質： 図面改訂、管理対象材料、検査記録、ロット識別、不適合の処理、使用条件、各製造ロットとともに提出する証拠。

受動型FSRの応答は、荷重面積、接触材料、荷重方向、保持時間、周囲環境で変動することがあります。接点式マットにも切替え動作や機械的な組付け上の課題があります。そのため、ベンチ治具での抵抗測定値はその治具条件に限った部品受入基準です。モジュール校正では、定義された伝達関数、設定値、バージョン、試験記録を追加しますが、車両承認にはなりません。システムのしきい値やヒステリシスの設計は、担当する電子回路・車両プログラムの責任であり、未検証の購買標準値で決めるものではありません。これらの内容は校正とヒステリシスのガイドで別途説明しています。

同じ条件で比較できるRFQ一式を送る

すべての見積先に同一改訂のRFQと同じ数量帯を提示してください。調達担当者は次の表を提出チェックリストとしてそのまま使用できます。不足情報がある場合、見積書には担当者と未完了の対応を伴う前提条件として明記させます。供給範囲を黙って変更させてはいけません。

見積先には、5構成からの選択結果、範囲を示したBOM、改訂記号付き図面、サンプル計画、単価、NRE、価格未計上の除外項目を別々に提出してもらいます。図面凍結、治工具承認、初品出荷、搭載シートからのフィードバック、パイロット納入、量産準備の各日付を示す工程表を求めます。所要期間は、起点となるイベントを明確にしたうえで暦週単位で表示し、長納期材料と能力枠の確保は別に記載します。未検査フィルムの価格と、ハーネスを含めて検査済みのモジュール価格を比較して、その差額を購買削減額と呼んではいけません。

RFQには次のように記載できます。「承認済みセンサー図面を基に見積もり、マット、テール、リード線、コネクタ、信号調整回路、ファームウェア、校正記録、試験治具、部品試験のうち何を含むか明示してください。除外項目と、OEMが担当する搭載シート試験は個別に列挙してください」。これにより、SQE、設計、調達が「アセンブリ」をそれぞれ別の意味に解釈するのではなく、同じ責任範囲を確認できます。

購入単価ではなく総費用を比較する

適切な比較対象は、同じ引渡し条件で受入済みとなる納入物の費用です。各構成について次のように計算します。

受入済み1個当たりの比較可能な着荷・統合費用＝見積単価＋入荷運賃・関税＋購入者側の端末処理／組立＋購入者側の検査／試験＋予想手直し・廃棄費＋償却NRE。

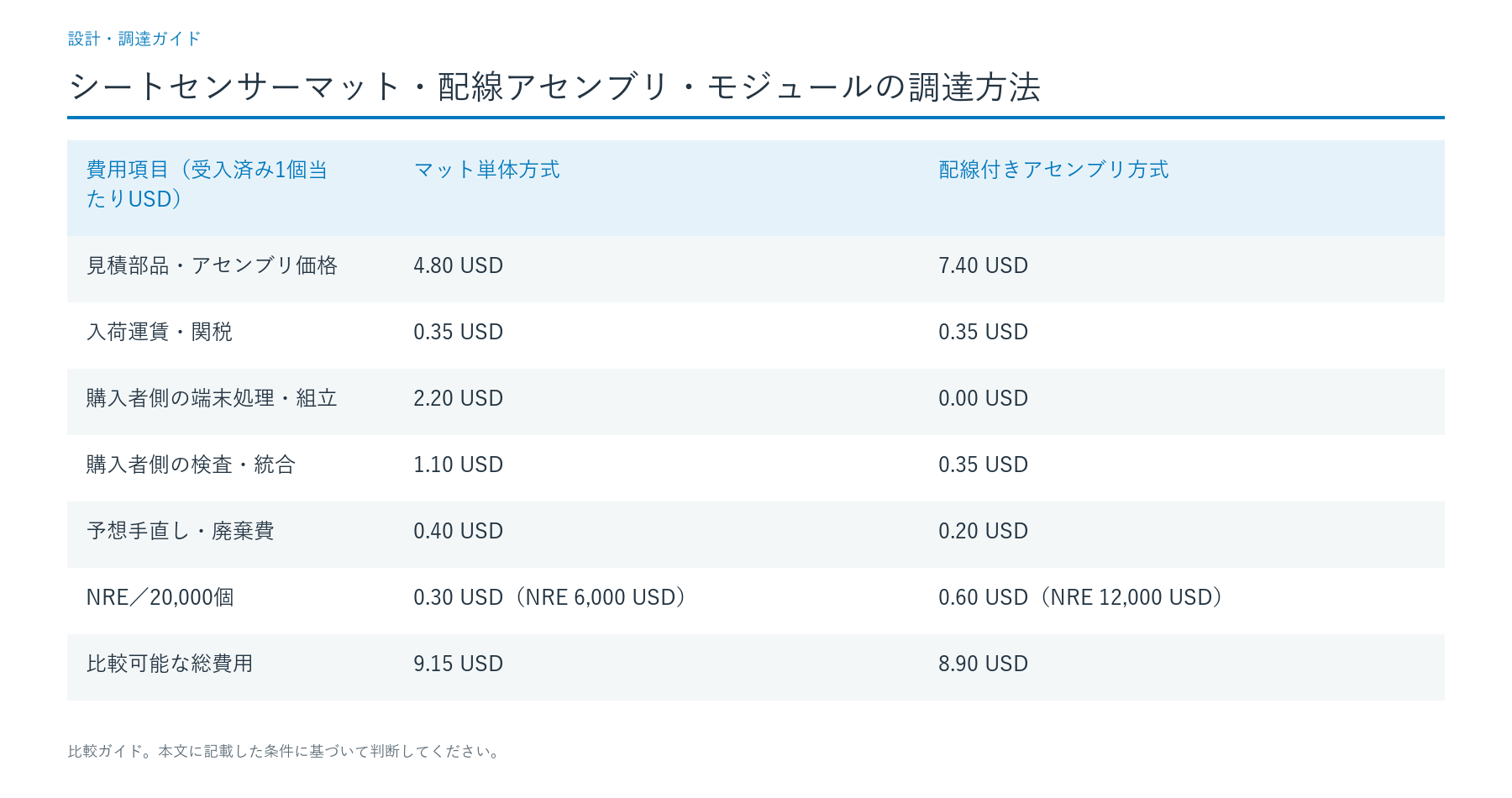

以下は説明用の仮想調達例であり、JASPERの見積、実際の市場価格、顧客実績ではありません。NRE配賦期間の受入数量を20,000個とし、完成ハーネスと部品受入の範囲は同一と仮定します。

この前提では、配線付きアセンブリは見積単価が高くても、受入済み1個当たり0.25 USD安くなります。一方、NREを変えず数量を5,000個にすると、マット単体方式は10.05 USD、配線付き方式は10.70 USDとなり、優劣が逆転します。これはNREの配賦によるものです。サプライヤー決定前に数量、廃棄率、人件費単価、検査後の歩留まりを更新してください。校正済みモジュールは、出力受入とソフトウェア支援を同じ基準で費用化するまで、この表に加えてはいけません。

根拠を評価し、供給範囲の抜けを早期に排除する

調達評価表では、一般的な宣伝文句より、提案されたシートセンサーの納入物に固有の根拠を重視します。改訂識別と試験条件が記された資料を求めてください。以下のポイントをサプライヤー評価に活用できます。

一般的な品質マネジメントシステムの認証は参考になりますが、実際の部品図面、試験仕様、サプライヤーが記録した結果の代わりにはなりません。OEMが正式な量産承認文書を必要とするなら、その水準、提出資料、承認者、時期を購入契約で合意してください。すべての見積に自動的に含まれるとは限りません。

6つのゲートでサンプルと生産を承認する

6段階の計画では、サプライヤーの承認と車両の承認権限を分離します。初期予算には、提案構成ごとに20個のサンプルを用意し、すべての識別確認と所定の治具による電気検査を100%実施する計画が明確な目安になります。シートのばらつき、故障の影響、測定不確かさ、OEMの正式な検証計画に応じて、サンプル数を増やすか計画自体を見直してください。普遍的な統計的・安全上の認定数量ではありません。

引継ぎには、サプライヤー変更後も利用できる試験記録を含めます。すべてのサンプルとシート仕様について、次の列を備えたサンプル承認台帳を使います。サンプルID、マット図面改訂、ハーネス／コネクタ改訂、該当する場合のPCB／ファームウェア改訂、治具IDと校正状態、単位付き部品測定結果、シート・フォーム構成ID、シート搭載試験報告書の参照先、逸脱事項、承認者、判定日。実用的な記録構造ですが、OEMが署名した検証手順書の代用にはなりません。簡潔な承認記録には、以下の項目と署名権限を割り当てます。

ゲート3を車両受入として扱ってはいけません。一定荷重の治具では合格したサンプルが、フォームに組み込むと正常に動作しない場合、原因を断定する前に荷重分布、予圧、組付け損傷、配線張力、電子回路を調べます。部品承認とシート搭載承認では、必要な証拠と判定責任者が異なります。

部品の受入と保証責任を分けて記載する

シートセンサー部品の受入では、サプライヤーが指定された物理的・電気的部品を納めたかを確認します。搭載状態の受入では、シートとコントローラーを合わせた全体が、OEMの定める状態と故障条件に対応できるかを確認します。契約で両方の証拠を求めることはできますが、各記録の作成者と承認者を明記する必要があります。

保証範囲は、納入品番と改訂、起算イベント、保管・動作条件、組付け方法、返却時に必要な証拠、故障解析の回答期限、交換または手直し方法で定めます。耐用期間の目標は、曖昧な年数ではなく、試験した使用負荷と環境条件で示します。これらの商務条件は契約で合意する必要があり、サプライヤーのウェブサイトの一般的な表現が自動的に保証となるわけではありません。

分割調達では、共同調査のルールも追加してください。破壊解析の前に、故障マット、コネクタ、コントローラーログ、ロット履歴、シート組立記録を保存します。故障がコネクタや校正の責任境界をまたぐ場合、誰がインターフェースを調査し、暫定的な封じ込め措置を担当するか決めます。この条項がなければ、各社は自社製品の試験合格を主張し、未割当の問題だけを調達部門が抱えることになります。

分割調達と交換部品の購入を使い分ける

マット、ハーネス、基板の分割調達は、OEMに十分な統合技術力があり、電気インターフェースを管理でき、独立した供給元を確保したい場合に適します。一方、試験治具、組立ばらつき、故障調査の責任者が不明になるなら不利です。1社の契約インテグレーターにまとめると納入管理は簡素化できますが、BOMの開示、ソフトウェア・校正データの移管ルール、実効性のある代替調達計画は引き続き必要です。請求書が1枚でも、技術承認の責任が1か所に集約されるとは限りません。

補修用交換部品の調達は、カスタムOEM部品の調達とは別の需要です。カタログ品のコネクタが車両に合っても、フォーム設計、コントローラー側の解釈、診断、承認済み整備手順まで互換とは限りません。交換部品は車両・シート品番に基づく承認済みサービス部品として選び、カスタムマットは承認済み図面、組付け構造、検証責任を基準に選びます。JASPERのOEM部品供給を、あらゆる車種に取り付けられる汎用修理部品と表現してはいけません。

契約前には、次の4つの典型的な問題を解消します。ファームウェア／校正データの権利が定まらないモジュール価格、写真には写るが見積対象外のハーネス、荷重治具と温度がない「抵抗試験合格」証明、センサーフィルムやコネクタの代替変更に対する通知義務の欠落です。パイロット製造で接続範囲の抜けが判明すると、最安の見積が結局は最も高くつくことがあります。

よくある質問

配線なしのシートセンサーマットは配線付きアセンブリより安いですか？

購入価格は安い場合がありますが、合意した受入・引渡し時点の総費用も安いとは限りません。ハーネス端末処理、コネクタ、購入者側の工数、検査、手直し、入荷運賃、NRE償却を加算します。購入者が認定済みハーネスラインを持つならマット単体が有利な場合があります。組立ミスや検査に費用がかかるなら、供給者が検査した配線付きアセンブリの方が総費用を抑えられる可能性があります。

受動型圧力センサーマットと校正済みモジュールの違いは何ですか？

受動型マットは、接点または荷重に関連する電気的挙動を外部電子回路に伝えます。校正済みモジュールは、契約された信号調整と設定、さらにバージョン管理された証拠に裏付けられた所定の出力を加えます。電子回路、ファームウェア、診断、校正の具体的な納入範囲は契約によって異なります。出力が校正されていても、シート全体や乗員分類機能の承認を意味しません。

FSR式シートマットを重量測定装置として購入できますか？

別途設計・検証された測定システムがなければできません。FSR式マットは荷重形状、接続電子回路、時間、環境条件に左右される力応答を示します。サプライヤーは定義済み治具で部品特性を測定できますが、搭載後の構成で必要な着座状態を判定できるかはOEMが判断します。条件が定まらない抵抗値を普遍的な乗員体重しきい値として使ってはいけません。

マット供給者の試験に合格したシートセンサーは誰が承認しますか？

部品供給者は承認済み部品図面と合意されたベンチ試験に基づいて部品を承認します。シートインテグレーターとOEMまたはTier 1のシステム責任者は、組付け、電気信号の解釈、診断、車両レベルの動作を承認します。これらは別々の承認判断です。発注書には、センサーロット・改訂と試験したシート構成を結ぶ記録と署名責任者を示します。

初品サンプルの承認前に購入者が求めるべきものは何ですか？

注記付き図面、部品・コネクタの改訂、ピン割当、指定治具と測定条件、サンプルごとの記録、不適合の処置結果、トレーサビリティを求めます。計画目安は構成ごとに20個を用意し、20個すべてを電気検査することですが、プログラムのリスクに応じて調整します。ベンチでの承認を量産許可と混同せず、システム責任者向けにシート搭載状態のサンプル・承認計画を別途設定してください。

マット、ハーネス、電子基板は1社から買うべきですか？

その会社に実証された能力があり、明確な作業範囲記述書を受け入れるなら、1社調達は物流とインターフェース故障の責任分担を簡単にできます。一方、購入者が図面、試験治具の利用、変更管理、統合試験を管理できるなら、複数社調達で選択の自由度が増します。発注書の枚数だけでなく、インターフェース管理と技術証拠の費用を比較してください。車両システムの最終承認は引き続きOEMの責任です。

市販交換用シートセンサーとカスタムOEMマットは互換ですか？

外観、コネクタ形状、印字ラベルが似ているだけでは互換とはいえません。シート積層、荷重経路、ピン挙動、診断、車両承認が異なる場合があります。補修調達では対象車両用の承認済みサービス部品を選び、カスタムOEM調達では管理図面、シート・電子回路インターフェース、専用検証計画を基準にします。図面指定の部品を、どの車両にもすぐ取り付けられる汎用修理キットとして販売すべきではありません。

シートセンサーの発注書にはどの保証条件を入れるべきですか？

納入部品と改訂、受入試験、保管・組付けの制限、規定した環境曝露と使用負荷、トレーサビリティ、返却時の証拠、解析期限、是正方法を記載します。センサー、ハーネス、電子回路、シートにまたがる故障を誰が調査するかも明確にします。保証期間や耐用年数だけでは技術的な受入基準にならず、部品保証によって車両の適合責任がマット供給者に移るわけでもありません。

共通の図面と合意した範囲から始める

カスタム印刷センサーや配線付きマットの見積を依頼する際は、シート部位、フォームと取付位置、荷重経路、希望する出力・インターフェース条件、ケーブル・コネクタ情報、検証の責任範囲、サンプル数量、年間数量を送ってください。5つの供給構成のどれを求めるか示し、電子回路とシート搭載状態の承認を担当する組織を特定します。その内容を添えて見積を依頼すれば、最初の回答から具体的で比較可能なOEM部品の範囲を検討できます。
