Sitzsensormatten, Baugruppen und Module beschaffen

Lieferumfang festlegen, bevor Lieferanten verglichen werden

Beim Vergleich einer passiven Drucksensormatte mit einem kalibrierten Modul geht es vor allem darum, wer welche Arbeiten übernimmt. Ein niedrigerer Bauteilpreis kann die Konfektionierung des Kabelbaums, die Elektronikintegration, die Entwicklung von Prüfvorrichtungen, die Prüfung und das Änderungsmanagement auf den Käufer verlagern. Ein teureres Modul kann diese Aufgaben bündeln, bringt aber möglicherweise auch Fragen zu Software-Eigentum, Versionsverwaltung und Zuständigkeit bei Fehleranalysen mit sich.

Die folgenden fünf benannten Konfigurationen bilden eine Einteilung des Anfrageumfangs (RFQ). Sie sind weder eine allgemeingültige Normproduktreihe noch ein Beleg dafür, dass ein einzelner Hersteller alle fünf Varianten anbietet:

Ein als „Modul“ beworbenes Produkt enthält möglicherweise nur eine analoge Signalaufbereitung. Fordern Sie Stückliste (BOM), Firmware-Status, Kalibrierverfahren, Steckverbinderzeichnung, Ausgangsdefinition und Ausschlüsse an, bevor Sie es Konfiguration 4 oder 5 zuordnen. Umgekehrt kann eine „komplette Baugruppe“ lediglich eine Matte mit Kabel sein. Die Bezeichnung garantiert keinen bestimmten Lieferumfang.

Für ein Eingangssignal zur Sicherheitsgurterinnerung kann eine kontaktbasierte Membrankonstruktion geeignet sein, wenn das Steuergerät einen definierten Offen-/Geschlossen-Zustand benötigt. Eine FSR-basierte Ausführung kommt infrage, wenn das elektrische System eine kraftabhängige Antwort auswerten soll. Keine der beiden Ausführungen ist für sich genommen eine Waage, ein System zur Insassenklassifizierung oder ein Airbag-Steuergerät. Der Systemverantwortliche legt zulässige Entscheidungen über den Sitzzustand und das Fehlerverhalten fest.

Eine Lieferumfangsmatrix mit klaren Verantwortlichen verwenden

Ein aussagekräftiges Lieferumfangsdokument für Sitzsensoren weist die Zuständigkeit für jede einzelne Position aus. Kennzeichnen Sie in jedem kommerziellen Angebot jede Position als Enthalten, Vom Kunden beizustellen, Untervergeben oder Ausgeschlossen. Lassen Sie keine Felder offen in der Annahme, der Lieferant werde sie später ausfüllen. Die folgende Matrix dient als Ausgangspunkt; zusätzliche Aufgaben darf ein Modulintegrator nur auf Grundlage einer vereinbarten Leistungsbeschreibung übernehmen.

Diese Trennung ist besonders wichtig, wenn Matte, Kabelbaum und Elektronikplatine von unterschiedlichen Lieferanten stammen. Ein Komponentenhersteller kann an einem kontrollierten Messpunkt einen guten Widerstands- oder Schaltwert nachweisen; der Sitzhersteller kann beim Einbau dennoch eine Vorspannung durch den Schaumstoff, Kabelzug, Knickbelastung oder Steckverbinderschäden verursachen. Maßgeblich für die Verantwortung sind die physische Schnittstelle und die freigegebene Abnahmeprüfung, nicht der Lieferantenname auf der Bestellung.

Die Produktfamilie der Sitzbelegungssensoren für Fahrzeuge von JASPER umfasst kundenspezifische bedruckte Sensorkomponenten, Mattengeometrien, Anschlussfahnen, Leitungen, Steckverbinder und Prüfungen auf Komponentenebene. Nach der von JASPER beschriebenen Produktabgrenzung verbleiben ECU-Logik, Kalibrierung, Diagnose, Validierung im eingebauten Sitz und regulatorische Verantwortung beim OEM, Tier-1-Zulieferer oder Systemverantwortlichen. Für ein vollständig kalibriertes Elektronikmodul ist deshalb ein gesondert benannter Modul-/Systemlieferant oder ein ausdrücklich vereinbarter zusätzlicher Leistungsumfang erforderlich; er ergibt sich nicht automatisch aus dem Sensorangebot.

Die Schnittstellen spezifizieren, die die Beschaffungsentscheidung bestimmen

Der physische Sitz beeinflusst das Signal, das die Elektronik empfängt. Definieren Sie Schaumstoffqualität beziehungsweise Schichtaufbau, Bezugsspannung, Stützrippen, Befestigungsschicht, Druckzone, Biegestellen, Kabelausgang und Montagereihenfolge. Weiterführende mechanische Gesichtspunkte erläutert der Leitfaden zur Auslegung von Drucksensormatten.

Die technische Spezifikation sollte mindestens vier Grenzen festlegen:

1. Mechanik: Außenkontur und Aussparungen in mm, aktive und gesperrte Zonen, Montagefläche, Kabelverlauf, Biege- und Zugbelastung beim Einbau sowie zulässige Lagetoleranz.
2. Elektrik: Kontakt-/Leerlaufverhalten oder Widerstands-Kennlinie in Abhängigkeit von der Belastung, gemessen an benannten Pins; Versorgung und Signalpegel etwaiger Platinen; Pinzuordnung, Referenzmessgerät, Prüfvorrichtung, Haltezeit und Prüftemperatur.
3. Anwendung: Vom OEM festgelegte Zustände bei leerem oder belegtem Sitz, Randbelastung, Gegenständen, Vorspannung, Entlastung und Fehlern sowie die jeweils erwarteten elektrischen Nachweise – ohne einen universellen Schwellenwert für Insassen zu erfinden.
4. Kaufmännisches/Qualität: Zeichnungsrevision, kontrollierte Werkstoffe, Prüfaufzeichnungen, Chargenkennung, Abweichungsbehandlung, Einsatzbedingungen und mit jeder Fertigungscharge gelieferte Nachweise.

Das Verhalten eines passiven FSR kann von belasteter Fläche, angrenzenden Werkstoffen, Belastungsrichtung, Haltezeit und Umgebung abhängen. Eine kontaktbasierte Matte hat eigene Umschalt- und mechanische Integrationsfragen. Deshalb ist ein Ohmwert an einer Prüfstandsvorrichtung nur unter deren Bedingungen ein Komponenten-Abnahmekriterium. Die Modulkalibrierung ergänzt eine definierte Übertragungsfunktion, Einstellungen, Versionsstände und ein Prüfprotokoll; sie stellt keine Fahrzeugfreigabe dar. Die Auslegung von Systemschwellen und Hysterese liegt beim verantwortlichen Elektronik-/Fahrzeugprogramm und darf nicht als ungeprüfte Standardeinstellung des Einkaufs behandelt werden. Diese Konzepte beschreibt gesondert der Leitfaden zu Kalibrierung und Hysterese.

Ein Anfragepaket versenden, mit dem Angebote vergleichbar werden

Verwenden Sie für alle Bieter dieselbe RFQ-Revision und dieselben Mengenstaffeln. Der Einkauf kann die folgende Tabelle unmittelbar als Einreichcheckliste nutzen. Fehlende Angaben muss der Anbieter als Annahme mit Verantwortlichem und offener Maßnahme kennzeichnen, statt stillschweigend einen anderen Leistungsumfang zugrunde zu legen.

Lassen Sie die Bieter die Auswahl aus den fünf Konfigurationen, den gekennzeichneten Stücklistenumfang, revisionscodierte Zeichnungen, den Musterplan, Stückpreis, NRE und nicht eingepreiste Ausschlüsse getrennt angeben. Fordern Sie einen datierten Meilensteinplan für Zeichnungsfreigabe, Werkzeugfreigabe, Erstmusterlieferung, Rückmeldungen aus dem eingebauten Sitz, Pilotlieferung und Produktionsbereitschaft. Geben Sie die Durchlaufzeit in Kalenderwochen ab einem benannten Startereignis an; Materialien mit langer Beschaffungszeit und Kapazitätsreservierungen sind separat auszuweisen. Vergleichen Sie nicht den Preis einer ungeprüften Rohfolie mit dem einer kabelbaumgeprüften Modulbaugruppe und erklären die Differenz zur Einsparung.

Ein geeigneter RFQ-Satz lautet: „Kalkulieren Sie die freigegebene Sensorzeichnung und legen Sie genau fest, welche Matte, Anschlussfahne, Leitung, Steckverbinder, Signalaufbereitungselektronik, Firmware, Kalibrieraufzeichnung, Prüfvorrichtung und Komponentenprüfungen enthalten sind. Listen Sie Ausschlüsse sowie die vom OEM zu verantwortenden Prüfungen im eingebauten Sitz gesondert auf.“ Damit können SQE, Technik und Einkauf eine gemeinsame Abgrenzung prüfen, statt den Begriff Baugruppe dreifach unterschiedlich auszulegen.

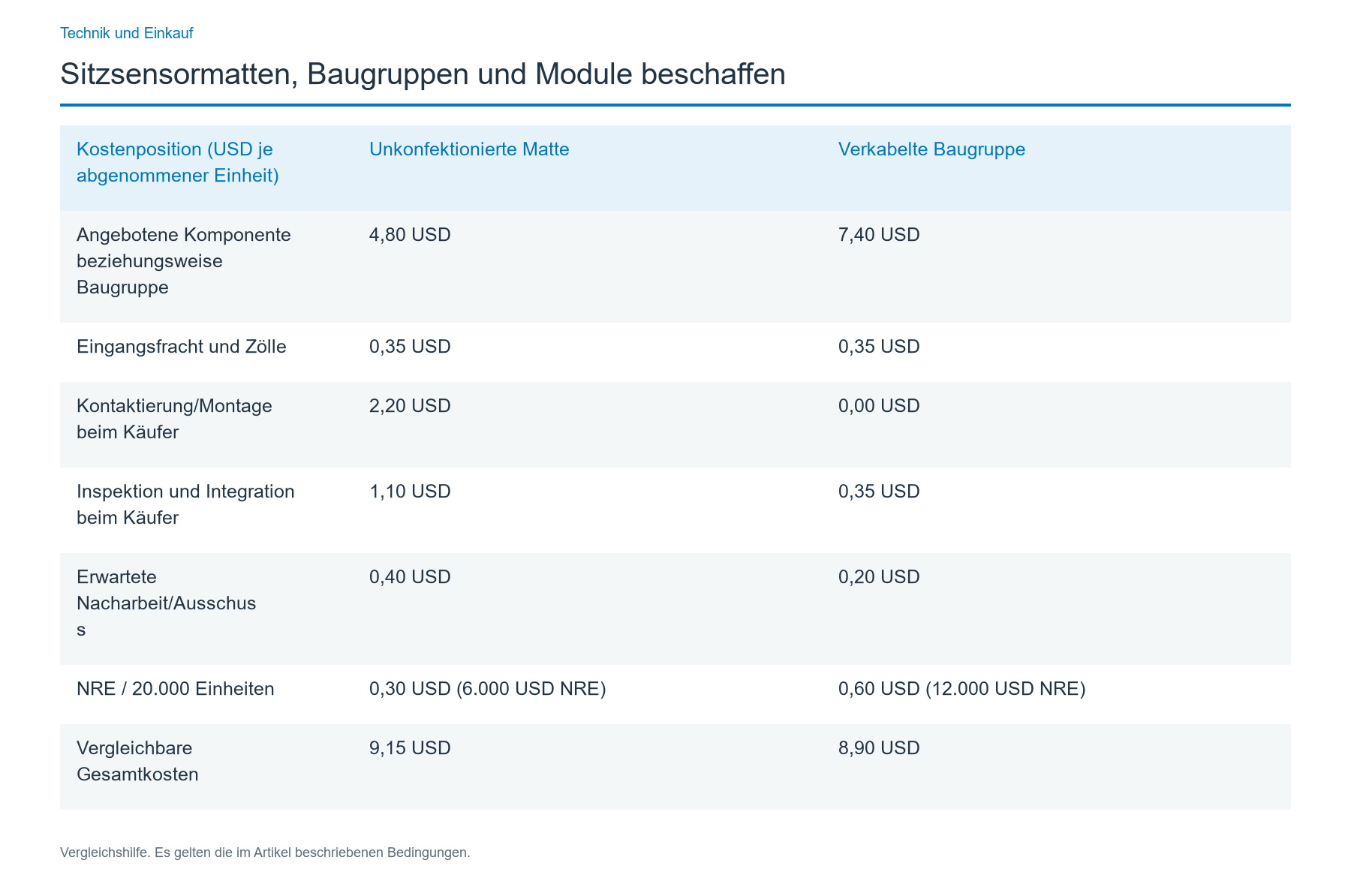

Gesamtkosten statt reinen Einkaufspreis vergleichen

Die passende Vergleichsbasis sind die Kosten einer am selben Übergabepunkt abgenommenen Lieferung. Berechnen Sie je Variante:

Vergleichbare Beschaffungs- und Integrationskosten je abgenommener Einheit = angebotener Stückpreis + Eingangsfracht und Zölle + käuferseitige Kontaktierung beziehungsweise Montage + käuferseitige Inspektion/Prüfung + erwartete Nacharbeit/Ausschuss + umgelegte NRE.

Das folgende Beispiel ist ein rein illustratives Einkaufsszenario, kein JASPER-Angebot, Marktpreis oder tatsächliches Kundenergebnis. Angenommen werden 20.000 abgenommene Einheiten über den NRE-Verteilungszeitraum und identische Grenzen für die fertig konfektionierte Leitung und Komponentenabnahme:

Unter diesen Annahmen ist die verkabelte Baugruppe trotz des höheren Angebotspreises um 0,25 USD je abgenommener Einheit günstiger. Bei 5.000 Einheiten und unveränderten NRE betragen die Kosten der unkonfektionierten Variante 10,05 USD, die der verkabelten Variante 10,70 USD je Einheit – das Ergebnis kehrt sich um. Ursache ist die NRE-Umlage. Aktualisieren Sie deshalb Menge, Ausschuss, Arbeitskostensatz und geprüfte Ausbeute vor der Lieferantenauswahl. Ein kalibriertes Modul darf erst in den Vergleich aufgenommen werden, wenn seine Ausgangsabnahme und Softwarebetreuung nach derselben Methode bewertet sind.

Nachweise qualifizieren und Lücken im Leistungsumfang früh erkennen

Eine Bewertung von Beschaffungsquellen sollte belegbare Nachweise für die konkret angebotene Sitzsensorlieferung höher gewichten als allgemeine Werbeaussagen. Fordern Sie Dokumente mit Revisionskennzeichen und Prüfbedingungen. Die folgenden Indikatoren eignen sich für Lieferantenbewertungen.

Ein allgemeines Qualitätsmanagementzertifikat kann relevant sein, ersetzt aber weder die konkrete Bauteilzeichnung noch die Prüfspezifikation und das dokumentierte Lieferantenergebnis. Verlangt der OEM formelle Unterlagen zur Produktionsfreigabe, vereinbaren Sie deren Umfang, einzureichende Inhalte, Freigabeperson und Zeitpunkt im Kaufvertrag, statt sie bei jedem Angebot stillschweigend vorauszusetzen.

Muster und Produktion in sechs Freigabeschritten steuern

Ein Plan mit sechs Freigabestufen trennt die Lieferantenfreigabe von der Freigabe auf Fahrzeugebene. Für die erste Budgetierung sind 20 Muster je vorgeschlagener Konfiguration mit 100 % Identitätsprüfung und definierten elektrischen Prüfungen an einer Prüfvorrichtung ein klarer Planungsrichtwert. Passen Sie die Stichprobe an Sitzvariabilität, Fehlerfolgen, Messunsicherheit und das formelle OEM-Validierungsprogramm an oder gestalten Sie sie neu. Die Zahl ist weder eine allgemeingültige statistische noch eine sicherheitstechnische Qualifikationsgröße.

Zur Übergabe gehört ein Prüfprotokoll, das auch einen Lieferantenwechsel übersteht. Führen Sie für jedes Muster und jede Sitzvariante ein Musterfreigaberegister mit folgenden Spalten: Muster-ID; Zeichnungsrevision der Matte; Kabelbaum-/Steckverbinderrevision; gegebenenfalls Leiterplatten-/Firmware-Revision; Vorrichtungs-ID und Kalibrierstatus; gemessener Komponentenwert samt Einheit; Sitz- und Schaumstoffaufbau-ID; Referenz des Prüfberichts für den eingebauten Sitz; Abweichungen; Freigabeperson; Entscheidungsdatum. Das ist eine nutzbare Dokumentationsstruktur, jedoch kein Ersatz für das unterzeichnete OEM-Validierungsprotokoll. Ein kompaktes Freigabedokument sollte folgende Angaben und Unterschriften zuordnen:

Kennzeichnen Sie Stufe 3 nicht als Fahrzeugabnahme. Besteht ein Muster die Prüfung bei festgelegter Last in der Vorrichtung, zeigt nach dem Schaumstoffeinbau aber Fehlverhalten, untersuchen Sie Lastverteilung, Vorspannung, Einbauschäden, Leitungszug und Elektronik, bevor Sie die Ursache festlegen. Komponentenfreigabe und Freigabe im eingebauten Sitz haben unterschiedliche Nachweise und Entscheidungsverantwortliche.

Komponentenabnahme und Garantieverantwortung getrennt festlegen

Bei der Komponentenabnahme eines Sitzsensors wird geprüft, ob der Lieferant das spezifizierte physische und elektrische Teil geliefert hat. Die Abnahme im eingebauten Zustand prüft, ob das gesamte Sitz- und Steuergerätesystem die vom OEM definierten Zustände und Fehlersituationen beherrscht. Ein Vertrag kann beide Nachweisarten verlangen, muss aber für jedes Dokument den Ersteller und die freigabeberechtigte Person benennen.

Beschreiben Sie den Garantieumfang anhand der gelieferten Teilenummer und Revision, des Beginns, der Lager- und Betriebsbedingungen, der Einbaumethode, der erforderlichen Rücksendenachweise, der Bearbeitungszeit für Fehleranalysen und des Ersatz- oder Nacharbeitsverfahrens. Definieren Sie Lebensdauerziele durch geprüfte Belastungszyklen und Umgebungsbedingungen, nicht durch eine vage Jahreszahl. Diese kaufmännischen Bedingungen müssen vereinbart werden; allgemeine Aussagen auf einer Lieferantenwebsite begründen nicht automatisch eine Garantiezusage.

Bei geteilter Beschaffung sollten Sie eine gemeinsame Untersuchungsregel ergänzen: Defekte Matte, Steckverbinder, Steuergeräteprotokolle, Chargenhistorie und Sitzaufbaudaten vor zerstörender Analyse sichern. Legen Sie fest, wer Schnittstellenfehler untersucht und vorläufige Eindämmungsmaßnahmen übernimmt, wenn ein Fehler eine Steckverbinder- oder Kalibriergrenze überschreitet. Ohne diese Klausel kann jeder Lieferant auf das bestandene Einzelteil verweisen, während der Einkauf das ungeklärte Problem trägt.

Entscheiden, wann geteilte Beschaffung oder Ersatzteilkauf sinnvoll ist

Die geteilte Beschaffung von Matte, Kabelbaum und Platine ist sinnvoll, wenn der OEM ein starkes Integrationsteam hat, die elektrische Schnittstelle beherrscht und unabhängige Lieferoptionen schätzt. Weniger geeignet ist sie, wenn Prüfvorrichtungen, Montageabweichungen und Fehleruntersuchungen ohne verantwortliche Stelle blieben. Ein einzelner vertraglich verpflichteter Integrator kann die Logistik vereinfachen, benötigt aber weiterhin Einsicht in die Stückliste, Regeln zur Übertragung von Software/Kalibrierung und einen belastbaren Plan für Alternativquellen. Eine einzige Rechnung bedeutet noch keine einheitliche technische Freigabeverantwortung.

Die Beschaffung von Serviceersatzteilen ist etwas anderes als die kundenspezifische OEM-Beschaffung. Ein Katalogteil, dessen Stecker passt, ist nicht zwangsläufig mit Schaumstoffaufbau, Steuergeräteauswertung, Diagnose oder freigegebenem Reparaturverfahren des Sitzes kompatibel. Ein zugelassenes Ersatzteil ist anhand der Fahrzeug- und Sitzteilenummer zu beschaffen; eine kundenspezifische Matte anhand freigegebener Zeichnung, Einbauaufbau und Validierungsverantwortung. Der OEM-Komponentenweg von JASPER darf nicht als universelles Plug-and-play-Reparaturteil für jedes Fahrzeugmodell dargestellt werden.

Beseitigen Sie vor Vertragsunterzeichnung vier häufige Ausschlussgründe: Modulpreis ohne Eigentumsregelung zu Firmware/Kalibrierung; Kabelbaum auf Fotos, aber nicht im Angebot enthalten; Bescheinigung „Widerstandsprüfung bestanden“ ohne Lastvorrichtung und Temperaturangabe; sowie eine nicht definierte Pflicht zur Änderungsmitteilung bei Ersatz der Sensorfolie oder des Steckverbinders. Das billigste Angebot wird oft zum teuersten, wenn eine fehlende Schnittstelle erst im Pilotaufbau entdeckt wird.

Häufig gestellte Fragen

Ist eine unkonfektionierte Sitzsensormatte günstiger als eine verkabelte Baugruppe?

Der Einkaufspreis kann niedriger sein; am vereinbarten Abnahme- und Übergabepunkt ist sie jedoch nicht zwangsläufig günstiger. Berücksichtigen Sie Kabelbaumkontaktierung, Steckverbinder, Käuferarbeitszeit, Inspektion, Nacharbeit, Eingangsfracht und NRE-Umlage. Betreibt der Käufer bereits eine qualifizierte Kabelbaumfertigung, kann die unkonfektionierte Matte vorteilhaft sein. Sind Montagefehler und Prüfungen teuer, kann eine beim Lieferanten geprüfte verkabelte Baugruppe die niedrigeren Gesamtkosten haben.

Worin unterscheidet sich eine passive Drucksensormatte von einem kalibrierten Modul?

Eine passive Matte liefert an externe Elektronik ein Kontakt- oder lastabhängiges elektrisches Verhalten. Ein kalibriertes Modul ergänzt die vertraglich vereinbarte Signalaufbereitung, Konfiguration und einen spezifizierten Ausgang samt versionierten Nachweisen. Welche Elektronik-, Firmware-, Diagnose- und Kalibrierleistungen tatsächlich enthalten sind, hängt vom Vertrag ab. Ein kalibrierter Ausgang belegt keine Freigabe des gesamten Fahrzeugsitzes oder der Insassenklassifizierung.

Kann man eine FSR-Sitzmatte als Gewichtsmessgerät kaufen?

Nicht ohne ein gesondert entwickeltes und validiertes Messsystem. Eine FSR-Matte zeigt eine kraftabhängige Antwort, die von Belastungsgeometrie, Schnittstellenelektronik, Zeit und Umgebungsbedingungen abhängt. Der Lieferant kann die Komponente mit einer definierten Prüfvorrichtung charakterisieren; der OEM muss entscheiden, ob die eingebaute Anordnung die erforderliche Sitzzustandsentscheidung ermöglicht. Ein nicht spezifizierter Widerstandswert darf nicht zum universellen Gewichtsschwellenwert für Insassen werden.

Wer gibt den Sitzsensor frei, wenn der Mattenlieferant seine eigenen Prüfungen bestanden hat?

Der Komponentenlieferant gibt das Teil anhand der freigegebenen Komponentenzeichnung und der vereinbarten Prüfstandsmethode frei. Sitzintegrator und OEM beziehungsweise Tier-1-Systemverantwortlicher verantworten die Freigabe von Einbau, elektrischer Interpretation, Diagnose und Verhalten auf Fahrzeugebene. Das sind getrennte Freigabeentscheidungen. Die Bestellung sollte Unterzeichner und Nachweise benennen, die Sensorcharge und Revision mit der geprüften Sitzkonfiguration verknüpfen.

Welche Unterlagen sollte der Käufer vor der Erstmusterfreigabe verlangen?

Fordern Sie gekennzeichnete Zeichnungen, Teile- und Steckverbinderrevisionen, Pinbelegung, definierte Prüfvorrichtung und Messbedingungen, Einzelmusterprotokolle, Entscheidungen zu Abweichungen und Rückverfolgbarkeit. Ein Planungsrichtwert sind 20 Muster je Konfiguration mit elektrischen Prüfungen aller 20, angepasst an das Projektrisiko. Für den Systemverantwortlichen ist ein eigener Muster- und Freigabeplan für den eingebauten Sitz vorzusehen; eine Prüfstandsfreigabe ist keine Produktionsautorisierung.

Sollte ein Lieferant Matte, Kabelbaum und Elektronikplatine liefern?

Ein einziger Lieferant kann Logistik und Zuständigkeit für Schnittstellenfehler vereinfachen, wenn er seine Kompetenz belegt und eine ausdrückliche Leistungsbeschreibung akzeptiert. Mehrere Lieferanten schaffen Beschaffungsflexibilität, wenn der Käufer Zeichnungen, Zugriff auf Prüfvorrichtungen, Änderungsmanagement und Integrationstests beherrscht. Vergleichen Sie die Kosten der Schnittstellenverwaltung und technischen Nachweise, nicht nur die Zahl der Bestellungen. Die finale Fahrzeug-Systemfreigabe bleibt beim OEM.

Sind Katalog-Ersatzsensoren für Sitze mit kundenspezifischen OEM-Matten austauschbar?

Nicht allein aufgrund von Aussehen, Steckerform oder Aufdruck. Sitzaufbauten, Lastpfade, Pinverhalten, Diagnose und Fahrzeugfreigaben können sich unterscheiden. Für Ersatzteile sind das richtige freigegebene Serviceteil und die Fahrzeuganwendung maßgeblich. Kundenspezifische OEM-Beschaffung beruht auf einer kontrollierten Zeichnung, Sitz- und Elektronikschnittstellen und einem eigenen Validierungsplan. Ein zeichnungsgebundenes Bauteil darf nicht als universell einbaufertiger Reparatursatz beworben werden.

Welche Garantiebedingungen gehören in eine Bestellung für Sitzsensoren?

Nennen Sie geliefertes Teil und Revision, vereinbarte Abnahmeprüfungen, Lager- und Einbaugrenzen, spezifizierte Beanspruchungs- und Einsatzbedingungen, Rückverfolgbarkeit, Rücksendenachweise, Analysefristen und Abhilfe. Legen Sie fest, wer Fehler untersucht, die Sensor, Kabelbaum, Elektronik und Sitz betreffen. Garantiedauer oder Lebensdauer allein sind kein technisches Abnahmekriterium; eine Komponentengarantie überträgt die Verantwortung für Fahrzeugkonformität nicht auf den Mattenlieferanten.

Mit einer abgestimmten Zeichnung und einem klaren Umfang beginnen

Für ein Angebot zu einem kundenspezifischen bedruckten Sensor oder einer verkabelten Matte übermitteln Sie Sitzbereich, Schaumstoff und Befestigungsposition, Lastpfad, gewünschte Ausgangs- oder Schnittstellenanforderungen, Kabel-/Steckverbinderdaten, Validierungsgrenze, Musterbedarf und Jahresmenge. Kennzeichnen Sie, welche der fünf Lieferkonfigurationen Sie anfragen, und benennen Sie die Organisation, die für Elektronik und Freigabe im eingebauten Sitz zuständig ist. Fordern Sie ein Angebot an und legen Sie diese Informationen zugrunde, damit die erste Rückmeldung einen konkreten, vergleichbaren OEM-Komponentenumfang behandelt.
