Acheter une nappe capteur de siège, un ensemble câblé ou un module

Définir le livrable avant de comparer les fournisseurs

Comparer une nappe de pression passive à un module étalonné revient surtout à déterminer qui réalise les différentes opérations. Un prix de composant plus bas peut transférer à l'acheteur la confection du faisceau, l'intégration électronique, le développement des montages d'essai, les essais et la gestion des modifications. Un module plus cher peut regrouper ces opérations, mais aussi soulever des questions de propriété du logiciel, de gestion des versions et de périmètre des analyses de défaillance.

Les cinq configurations ci-dessous constituent une classification des périmètres de demande de devis (RFQ), et non une gamme universelle de produits normalisés ni la preuve qu'une même usine propose les cinq :

Un produit présenté comme un « module » peut se limiter au conditionnement analogique. Demandez sa nomenclature (BOM), l'état du micrologiciel, la méthode d'étalonnage, le plan de connecteur, la définition de la sortie et les exclusions avant de le classer en configuration 4 ou 5. À l'inverse, un « ensemble complet » peut n'être qu'une nappe munie d'un câble. La désignation ne garantit pas le périmètre fourni.

Pour un signal d'entrée de rappel de ceinture, une membrane à contacts peut convenir si le contrôleur attend une transition ouvert/fermé définie. Une construction de type FSR convient si le système électrique est conçu pour interpréter une réponse liée à la force. Aucune de ces solutions ne constitue à elle seule une balance, un système de classification des occupants ou un calculateur d'airbag. Le responsable système définit les décisions autorisées sur l'état du siège et le comportement en cas de défaut.

Utiliser une matrice de fourniture avec un responsable pour chaque tâche

Le document de périmètre fournisseur le plus utile pour un capteur de siège est un accord ligne par ligne. Dans chaque offre, marquez chaque élément Inclus, Fourni par le client, Sous-traité ou Exclu. Ne laissez aucune case vide en supposant que le fournisseur la renseignera plus tard. Le tableau ci-dessous pose une première répartition ; un intégrateur de module ne peut prendre en charge des travaux supplémentaires qu'avec un cahier des charges convenu.

Cette distinction compte particulièrement lorsque nappe, faisceau et carte électronique proviennent de fournisseurs différents. Un fabricant de composant peut démontrer un bon résultat de résistance ou de commutation à un point d'essai contrôlé ; le fabricant du siège peut néanmoins introduire une précharge due à la mousse, une tension de câble, des contraintes de pliage ou des dommages au connecteur pendant la pose. La responsabilité doit suivre l'interface physique et l'essai d'acceptation validé, et non le nom figurant sur la commande.

La gamme de capteurs d'occupation de siège automobile JASPER couvre les composants sensibles imprimés sur mesure, la géométrie des nappes, les languettes, fils, connecteurs et contrôles au niveau composant. Selon la délimitation de l'offre annoncée par JASPER, la logique ECU, l'étalonnage, les diagnostics, la validation sur siège assemblé et les responsabilités réglementaires restent à la charge de l'OEM, du Tier 1 ou du responsable système. Une demande de module électronique complet et étalonné nécessite donc un fournisseur de module/système distinctement désigné, ou un périmètre complémentaire expressément convenu ; on ne peut pas le présumer à partir de la fiche du capteur.

Spécifier les interfaces qui orientent le choix d'achat

Le siège physique modifie la réponse transmise à l'électronique. Définissez la qualité ou l'empilement des mousses, la tension de la housse, les nervures d'appui, la couche de fixation, la zone de compression, les points de pliage, la sortie du câble et la séquence d'assemblage. Pour les autres aspects mécaniques, consultez le guide de conception des nappes capteurs de pression.

La spécification technique doit au minimum fixer quatre périmètres :

1. Mécanique : contour et découpes en mm ; zones actives et interdites ; face de montage ; cheminement du câble ; exposition à la flexion et à la traction lors de la pose ; tolérance de position admissible.
2. Électrique : comportement de contact/circuit ouvert ou caractérisation résistance en fonction de la charge, mesurée sur des broches identifiées ; alimentation et niveaux de signal d'une éventuelle carte ; affectation des broches ; appareil de référence, montage d'essai, temps de maintien et température d'essai.
3. Application : conditions définies par l'OEM pour siège vide, occupé, charge au bord, objet, précharge, relâchement et défaut ; preuves électriques attendues pour chacune, sans inventer de seuil universel d'occupation.
4. Commercial/qualité : révision du plan, matières maîtrisées, relevés de contrôle, identification des lots, traitement des écarts, conditions d'utilisation et preuves remises à chaque lot fabriqué.

La réponse d'un FSR passif peut varier avec la surface chargée, les matériaux de contact, la direction de la force, le temps de maintien et l'environnement. Une nappe à contacts présente ses propres difficultés de transition et d'intégration mécanique. Une valeur en ohms obtenue sur un montage de banc n'est donc un critère d'acceptation du composant que dans les conditions de ce montage. L'étalonnage d'un module ajoute une fonction de transfert, des réglages, un suivi des versions et un rapport d'essai ; il ne vaut pas homologation du véhicule. La définition des seuils et de l'hystérésis système relève de l'équipe électronique/véhicule compétente, et non d'un réglage d'achat par défaut non qualifié. Ces notions sont traitées séparément dans le guide d'étalonnage et d'hystérésis.

Envoyer un dossier de consultation qui rend les devis comparables

Utilisez la même révision de RFQ et les mêmes tranches de volume pour tous les soumissionnaires. Les achats peuvent reprendre directement ce tableau comme liste de pièces à remettre. Toute donnée absente doit être déclarée dans le devis comme hypothèse avec responsable et action ouverte, et non remplacée sans avis par un autre périmètre.

Demandez des entrées distinctes pour le choix parmi les cinq configurations, la nomenclature annotée, les plans indexés, le plan d'échantillons, le prix unitaire, les NRE et les exclusions non chiffrées. Exigez un calendrier jalonné et daté couvrant gel du plan, autorisation des outillages, expédition des premiers échantillons, retour d'essai sur siège assemblé, livraison pilote et préparation à la série. Exprimez le délai écoulé en semaines calendaires à partir d'un événement initial identifié ; indiquez séparément les matières à long délai et les réservations de capacité. Ne comparez pas le prix d'un film nu non testé à celui d'un module avec faisceau éprouvé en présentant l'écart comme une économie.

Une phrase utile à insérer dans la RFQ est : « Chiffrez le plan de capteur validé et précisez exactement quelles nappe, languette, liaison, connecteur, électronique de conditionnement, micrologiciel, fiche d'étalonnage, montage d'essai et vérifications composant sont inclus ; détaillez les exclusions et les essais sur siège assemblé relevant de l'OEM. » Achats, SQE et ingénierie pourront ainsi examiner une seule limite de responsabilité, plutôt que trois interprétations du mot ensemble.

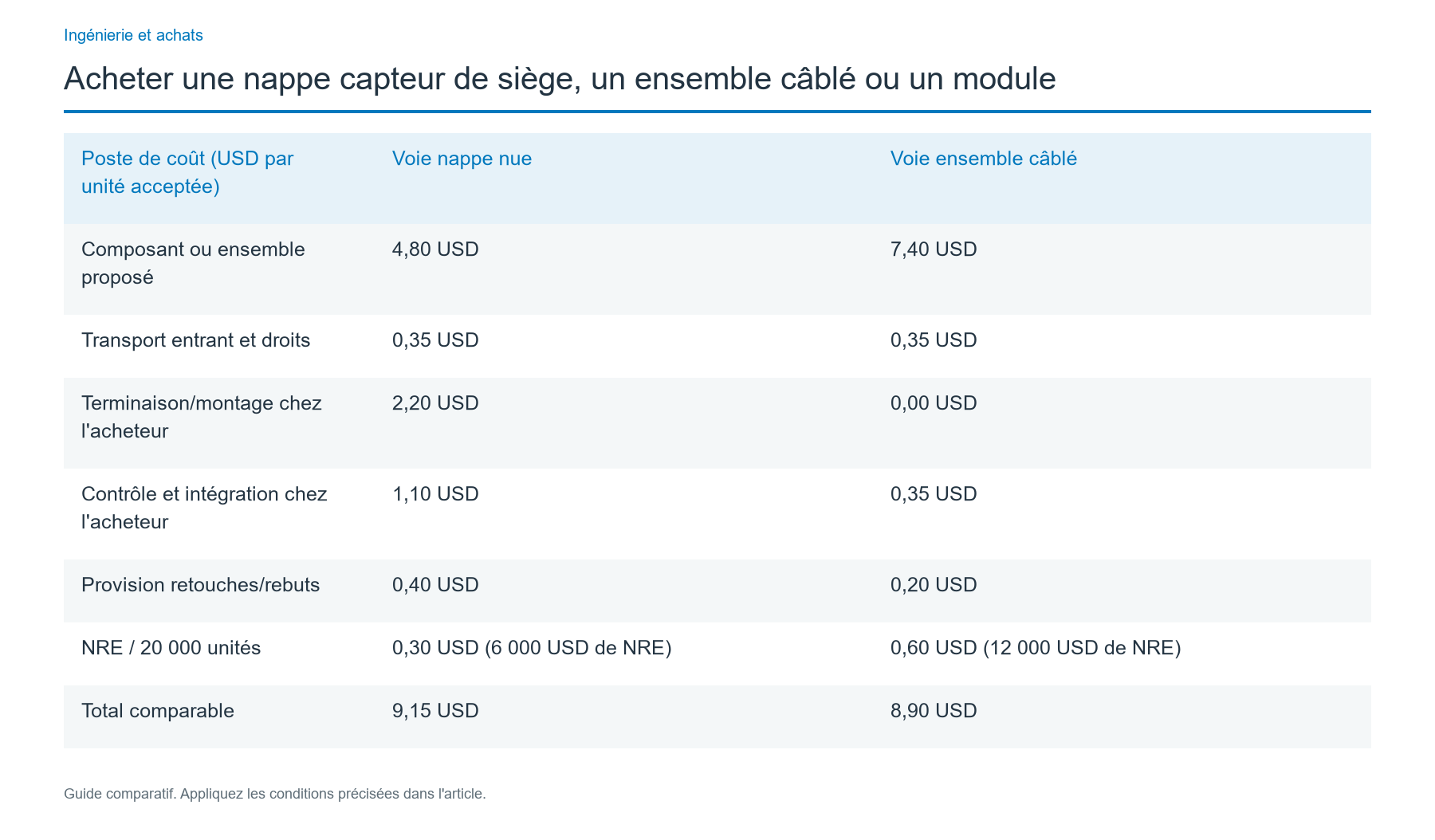

Comparer le coût complet, pas seulement le prix d'achat

La bonne comparaison est celle du coût d'un livrable accepté au même point de transfert. Pour chaque option, calculez :

Coût rendu et intégré comparable par unité acceptée = prix unitaire proposé + transport entrant et droits de douane + terminaison ou montage côté acheteur + contrôle/essai côté acheteur + retouches/rebuts prévisibles + NRE amortis.

Le scénario suivant est purement illustratif : il ne constitue ni un devis JASPER, ni un prix de marché, ni le résultat d'un client réel. Il suppose 20 000 unités acceptées sur la période d'amortissement des NRE, avec des limites identiques pour le faisceau achevé et l'acceptation du composant :

Selon ces hypothèses, l'ensemble câblé coûte 0,25 USD de moins par unité acceptée, malgré un prix proposé plus élevé. À 5 000 unités, avec des NRE inchangés, la voie nappe nue passe à 10,05 USD et l'ensemble câblé à 10,70 USD l'unité : le résultat s'inverse. Cette sensibilité vient de l'amortissement des NRE. Révisez les quantités, rebuts, coûts horaires et rendements vérifiés avant de sélectionner un fournisseur. Un module étalonné ne peut entrer dans ce tableau que lorsque son acceptation de sortie et le support logiciel sont chiffrés sur la même base.

Qualifier les preuves et écarter tôt les lacunes de périmètre

Une grille d'évaluation de sourcing doit privilégier des preuves propres au capteur de siège proposé plutôt que des arguments commerciaux généraux. Exigez des documents portant un indice de révision et des conditions d'essai. Les signaux suivants sont utiles pour évaluer les fournisseurs.

Un certificat général du système qualité peut avoir son intérêt, mais il ne remplace ni le plan de la pièce, ni sa spécification d'essai, ni les mesures consignées par le fournisseur. Si l'OEM exige un dossier formel d'approbation de production, définissez son niveau, son contenu, son approbateur et son échéance dans l'accord d'achat, sans présumer qu'il accompagne tous les devis.

Valider échantillons et production en six étapes jalonnées

Un plan en six étapes sépare l'approbation fournisseur de l'autorité de validation du véhicule. Pour établir un premier budget, 20 échantillons par configuration envisagée, soumis à 100 % d'identification et aux contrôles électriques définis sur montage d'essai, constituent une base de planification claire. Augmentez ou remaniez ce plan selon la variabilité du siège, les conséquences d'une défaillance, l'incertitude de mesure et le programme formel de validation OEM. Il ne s'agit pas d'un nombre universel de qualification statistique ou de sécurité.

La transmission doit comporter un rapport d'essai exploitable même en cas de changement de fournisseur. Utilisez un registre d'approbation pour chaque échantillon et variante de siège, avec les colonnes suivantes : ID d'échantillon ; indice du plan de la nappe ; indice du faisceau/connecteur ; indice carte/micrologiciel, s'il existe ; ID du montage et statut d'étalonnage ; résultat de mesure du composant avec unité ; ID de configuration siège/mousse ; référence du rapport d'essai sur siège assemblé ; écarts ; approbateur ; date de décision. Cette structure d'enregistrement utile ne remplace pas le protocole de validation signé par l'OEM. Une fiche d'approbation concise doit comporter les rubriques et signatures suivantes :

Ne présentez pas l'étape 3 comme une acceptation du véhicule. Si un échantillon passe le contrôle sur montage à charge fixe mais fonctionne mal après installation dans la mousse, examinez la répartition de charge, la précharge, les dommages à la pose, la traction sur les fils et l'électronique avant d'attribuer la cause racine. L'acceptation composant et l'approbation sur siège installé reposent sur des preuves et des responsables distincts.

Distinguer l'acceptation du composant de la responsabilité de garantie

L'acceptation d'un composant de siège consiste à vérifier que le fournisseur a livré l'élément physique et électrique spécifié. L'acceptation sur véhicule vérifie que l'ensemble siège et contrôleur traite les états et défaillances définis par l'OEM. Le contrat peut exiger les deux types de preuves, mais doit indiquer qui établit et qui approuve chaque document.

Précisez la couverture de garantie par numéro et révision de pièce livrée, événement déclencheur, limites de stockage et de fonctionnement, mode de pose, preuves exigées pour les retours, délai d'analyse des défaillances et procédure de remplacement ou retouche. Définissez les objectifs de durée de vie par des cycles d'utilisation et des conditions d'exposition effectivement éprouvés, pas par un nombre d'années imprécis. Ces clauses commerciales nécessitent un accord contractuel ; les formules générales figurant sur le site d'un fournisseur ne deviennent pas automatiquement une garantie.

Pour un approvisionnement réparti entre plusieurs sources, ajoutez une règle d'enquête commune : conservez nappe défaillante, connecteur, journaux du calculateur, historique de lot et fiche d'assemblage du siège avant toute analyse destructive. Définissez qui examine les interfaces et qui assure les mesures provisoires de confinement lorsque les défaillances franchissent une frontière de connecteur ou d'étalonnage. Sans cette clause, chaque fournisseur peut soutenir que sa propre pièce est conforme, laissant aux achats le problème sans responsable.

Choisir entre approvisionnement partagé et achat de remplacement

L'approvisionnement séparé en nappe, faisceau et carte est pertinent si l'OEM dispose d'une équipe d'intégration solide, maîtrise l'interface électrique et valorise des fournisseurs indépendants. Il l'est moins si personne ne prend en charge les montages d'essai, les variations de fabrication ou les investigations de défauts. Un intégrateur unique sous contrat peut simplifier les livraisons, mais il doit toujours assurer l'accès à la nomenclature, les règles de transfert logiciel/étalonnage et une stratégie crédible de source alternative. Une facture unique n'implique pas une autorité unique de validation technique.

L'achat de pièces de rechange répond à un besoin différent de celui de l'approvisionnement OEM sur mesure. Qu'une pièce de catalogue corresponde au connecteur du véhicule ne signifie pas qu'elle soit interchangeable avec la mousse du siège, l'interprétation du calculateur, ses diagnostics ou une procédure d'entretien approuvée. Une pièce de rechange approuvée s'achète d'après les références contrôlées du véhicule et du siège ; une nappe sur mesure, d'après un plan validé, un empilement d'installation et une responsabilité de validation. L'offre OEM en composants de JASPER ne doit pas être présentée comme une pièce de réparation universelle prête à poser sur tous les modèles.

Avant la signature, éliminez quatre points bloquants courants : un prix de module sans règle de propriété pour micrologiciel/étalonnage ; un faisceau visible sur les photos mais exclu du devis ; une attestation « résistance conforme » sans montage de charge ni température ; une obligation de notification des modifications non définie en cas de remplacement de film capteur ou de connecteur. L'offre la moins chère devient souvent la plus coûteuse lorsqu'une interface oubliée apparaît pendant les fabrications pilotes.

Questions fréquentes

Une nappe de capteur de siège nue coûte-t-elle moins cher qu'un ensemble câblé ?

Son prix d'achat peut être inférieur, mais elle n'est pas nécessairement moins chère au point de transfert accepté. Ajoutez terminaisons du faisceau, connecteurs, main-d'œuvre acheteur, contrôles, retouches, transport entrant et amortissement des NRE. Si l'acheteur dispose déjà d'une ligne de faisceaux qualifiée, la nappe nue peut être avantageuse. Si les erreurs de montage et les essais sont coûteux, un ensemble câblé testé par le fournisseur peut revenir moins cher au total.

Quelle différence entre une nappe de pression passive et un module étalonné ?

Une nappe passive fournit à une électronique externe un comportement électrique lié au contact ou à la charge. Un module étalonné ajoute le conditionnement et la configuration prévus au contrat ainsi qu'une sortie spécifiée appuyée par des preuves versionnées. Les éléments exacts d'électronique, micrologiciel, diagnostic et étalonnage varient selon le contrat. Une sortie étalonnée ne prouve pas l'approbation de l'ensemble du siège ou de la fonction de classification des occupants.

Peut-on acheter une nappe FSR de siège comme instrument de pesée ?

Pas sans système de mesure spécifiquement conçu et validé. Une nappe de type FSR produit une réponse liée à la force, influencée par la géométrie de charge, l'électronique d'interface, le temps et l'environnement. Le fournisseur peut caractériser le composant sur un montage défini ; l'OEM doit déterminer si l'ensemble installé permet la décision d'état de siège requise. Une valeur de résistance non spécifiée ne peut servir de seuil universel de poids des occupants.

Qui approuve le capteur si le fournisseur de la nappe a réussi ses essais ?

Le fournisseur valide la pièce selon le plan composant approuvé et l'essai au banc convenu. L'intégrateur de siège et le responsable système OEM ou Tier 1 approuvent l'installation, l'interprétation électrique, les diagnostics et le comportement au niveau véhicule. Il s'agit de décisions distinctes. La commande doit nommer les signataires et les enregistrements reliant le lot et l'indice du capteur à la configuration de siège testée.

Que demander avant d'approuver les premiers échantillons ?

Demandez plans annotés, indices de pièces et de connecteurs, brochage, montage et conditions de mesure définis, rapports individuels d'échantillons, traitement des écarts et traçabilité. Une base de planification consiste en 20 échantillons par configuration, avec contrôle électrique des 20, à ajuster au risque du programme. Prévoyez pour le responsable système un plan d'échantillons et d'approbation distinct sur siège assemblé : l'accord au banc n'autorise pas la production.

Un seul fournisseur doit-il livrer la nappe, le faisceau et la carte électronique ?

Un fournisseur unique peut simplifier la logistique et la responsabilité des défauts aux interfaces s'il démontre ses compétences et accepte un cahier des charges explicite. Plusieurs fournisseurs offrent davantage de souplesse si l'acheteur maîtrise plans, accès aux montages, gestion des modifications et essais d'intégration. Comparez le coût de gestion des interfaces et des preuves techniques, pas simplement le nombre de commandes. L'OEM conserve la responsabilité de validation finale du système véhicule.

Les capteurs de siège de rechange sur catalogue sont-ils interchangeables avec les nappes OEM sur mesure ?

Ni l'apparence, ni la forme du connecteur, ni l'étiquette ne suffisent. Empilement du siège, chemin de charge, comportement des broches, diagnostics et validations véhicule peuvent différer. Les achats de rechange suivent la référence de service approuvée pour le véhicule. Les achats OEM sur mesure suivent un plan maîtrisé, les interfaces siège/électronique et un plan de validation particulier. Un composant fabriqué sur plan ne doit pas être vendu comme un kit de réparation universel prêt à installer.

Quelles clauses de garantie prévoir sur une commande de capteurs de siège ?

Indiquez pièce et révision livrées, essais acceptés, limites de stockage et de pose, conditions d'exposition et d'utilisation définies, traçabilité, preuves de retour, délai d'analyse et solution corrective. Précisez qui examine les pannes touchant capteur, faisceau, électronique et siège. La durée de garantie ou la durée de vie ne suffit pas à définir un critère technique d'acceptation ; la garantie du composant ne transfère pas au fournisseur de nappe la responsabilité réglementaire du véhicule.

Commencer par un plan commun et un périmètre accepté

Pour demander un devis de capteur imprimé sur mesure ou de nappe câblée, transmettez la zone de siège concernée, la mousse et la position de pose, le chemin de charge, la sortie souhaitée ou les exigences d'interface, les informations câble/connecteur, les limites de validation, le besoin en échantillons et le volume annuel. Indiquez laquelle des cinq configurations de fourniture vous souhaitez et l'organisation responsable de l'électronique et de la validation sur siège assemblé. Demandez un devis avec ce dossier pour obtenir dès la première réponse un périmètre OEM concret et comparable.
