Compra de alfombrillas sensoras de asiento, conjuntos y módulos

Defina lo que se entrega antes de comparar proveedores

La comparación entre una alfombrilla pasiva de presión y un módulo calibrado consiste, principalmente, en decidir quién hace el trabajo. Un precio menor del componente puede trasladar al comprador el montaje del mazo de cables, la integración electrónica, el desarrollo de útiles, los ensayos y la gestión de cambios. Un módulo de mayor precio puede reunir esas tareas, pero también plantea cuestiones de titularidad del software, control de versiones y límites de responsabilidad en el análisis de fallos.

Las cinco configuraciones siguientes constituyen una clasificación del alcance de las solicitudes de oferta (RFQ). No son una gama de productos normalizada universalmente ni demuestran que una misma fábrica ofrezca las cinco:

Un producto anunciado como «módulo» puede incorporar únicamente acondicionamiento analógico. Solicite su lista de materiales (BOM), estado del firmware, método de calibración, plano del conector, definición de la salida y exclusiones antes de clasificarlo como configuración 4 o 5. Del mismo modo, «conjunto completo» puede referirse tan solo a una alfombrilla con cable. El nombre comercial no garantiza el alcance.

Para una entrada de aviso del cinturón de seguridad puede resultar apropiada una construcción de membrana con contactos si el controlador necesita un evento definido de apertura/cierre. Una construcción tipo FSR es pertinente cuando el sistema eléctrico está diseñado para interpretar una respuesta relacionada con la fuerza. Ninguna construcción es, por sí sola, una báscula, un sistema de clasificación de ocupantes ni un controlador de airbag. El responsable del sistema define las decisiones permitidas sobre el estado del asiento y el comportamiento ante fallos.

Utilice una matriz de suministro con responsables identificados

El documento más útil para delimitar el suministro de un sensor de asiento es un acuerdo partida por partida. En cada oferta comercial, identifique todo como Incluido, Aportado por el cliente, Subcontratado o Excluido. No deje casillas vacías suponiendo que el proveedor las completará después. La tabla sirve para asignar responsabilidades iniciales; un integrador de módulos solo puede asumir tareas adicionales mediante un alcance de trabajo acordado.

La distinción importa cuando se contratan por separado la alfombrilla, el mazo y la placa electrónica. Un proveedor de componentes puede demostrar un buen valor de resistencia o conmutación en un punto de ensayo controlado; aun así, el fabricante del asiento puede introducir precarga por espuma, tensión en el cable, esfuerzos de plegado o daños en el conector durante el montaje. La responsabilidad debe seguir la interfaz física y el ensayo de aceptación aprobado, no el nombre del proveedor en el pedido.

La familia de sensores de ocupación para asientos de automóvil de JASPER abarca componentes sensores impresos a medida, geometría de alfombrillas, lengüetas, cables, conectores y comprobaciones a nivel de componente. Según los límites de producto declarados por JASPER, la lógica de ECU, la calibración, los diagnósticos, la validación en el asiento instalado y la responsabilidad reglamentaria corresponden al OEM, Tier 1 o responsable del sistema. Por tanto, un módulo electrónico completo y calibrado requiere identificar aparte a un proveedor de módulos/sistemas o acordar explícitamente un alcance adicional; no debe deducirse de la ficha del sensor.

Especifique la interfaz que determina la compra

El propio asiento modifica la respuesta que llega a la electrónica. Defina la clase o disposición de la espuma, tensión de la funda, nervios de soporte, capa de montaje, zona de compresión, puntos de flexión, salida del cable y secuencia de montaje. Para profundizar en los aspectos mecánicos, consulte la guía de diseño de alfombrillas sensoras de presión.

Como mínimo, la especificación técnica debe delimitar cuatro áreas:

1. Mecánica: contorno y recortes en mm; zonas activas y prohibidas; cara de montaje; recorrido del cable; exposición a flexión y tracción durante la instalación; tolerancia de posición admisible.
2. Eléctrica: comportamiento de contacto/circuito abierto o caracterización resistencia-carga, medidos en pines identificados; alimentación y niveles de señal de cualquier placa; asignación de pines; instrumento de referencia, útil, tiempo de permanencia y temperatura de ensayo.
3. Aplicación: condiciones de asiento vacío, ocupado, carga periférica, carga por objetos, precarga, descarga y fallos elegidas por el OEM; evidencias eléctricas previstas para cada una, sin inventar un umbral universal de ocupación.
4. Comercial/calidad: revisión del plano, materiales controlados, registros de inspección, identificación de lotes, tratamiento de desviaciones, condiciones de servicio y evidencias suministradas con cada fabricación.

Un FSR pasivo puede variar según el área de carga, materiales de interfaz, dirección de aplicación, tiempo de permanencia y entorno. Una alfombrilla de contactos presenta sus propios problemas de transición e integración mecánica. Por eso, una lectura óhmica en un útil de banco es un criterio de aceptación del componente solo bajo las condiciones de ese útil. La calibración del módulo añade una función de transferencia definida, ajustes, versiones y registro de ensayo; no supone la aprobación del vehículo. El diseño de umbrales e histéresis del sistema corresponde al programa electrónico o de vehículo responsable, no a un valor por defecto de compras sin cualificar. Estos conceptos se explican por separado en la guía de calibración e histéresis.

Envíe una solicitud de oferta que permita comparar propuestas

Utilice la misma revisión de RFQ y los mismos tramos de volumen para todos los licitadores. Compras puede utilizar directamente esta tabla como lista de presentación: toda entrada que falte debe figurar en la oferta como hipótesis con responsable y acción pendiente, no sustituirse de forma tácita por otro alcance.

Pida a los licitadores que devuelvan por separado la elección entre las cinco configuraciones, BOM marcada, planos con código de revisión, plan de muestras, precio unitario, NRE y exclusiones sin precio. Exija un calendario fechado con hitos para congelación de planos, autorización del utillaje, envío de primeras muestras, información del asiento instalado, entrega piloto y preparación de producción. Exprese el plazo en semanas naturales desde un evento inicial identificado; enumere por separado materiales de largo suministro y reservas de capacidad. No compare el precio de una película sin ensayar con el de un módulo ensayado junto con su mazo de cables y llame ahorro a la diferencia.

Una frase útil en la RFQ es: «Cotice el plano de sensor aprobado y detalle exactamente qué alfombrilla, lengüeta, cable, conector, electrónica de acondicionamiento, firmware, registro de calibración, útil y ensayos de componente están incluidos; desglose las exclusiones y las pruebas del asiento instalado a cargo del OEM». Así, SQE, ingeniería y compras revisarán una misma delimitación y no tres interpretaciones de conjunto.

Compare el coste total, no solo el precio de compra

La comparación adecuada es el coste de una entrega aceptada en el mismo punto de transferencia. Para cada alternativa, calcule:

Coste comparable puesto en destino e integrado por unidad aceptada = precio unitario cotizado + transporte de entrada y aranceles + terminación o montaje a cargo del comprador + inspección/ensayo del comprador + reproceso/desecho previsto + NRE amortizada.

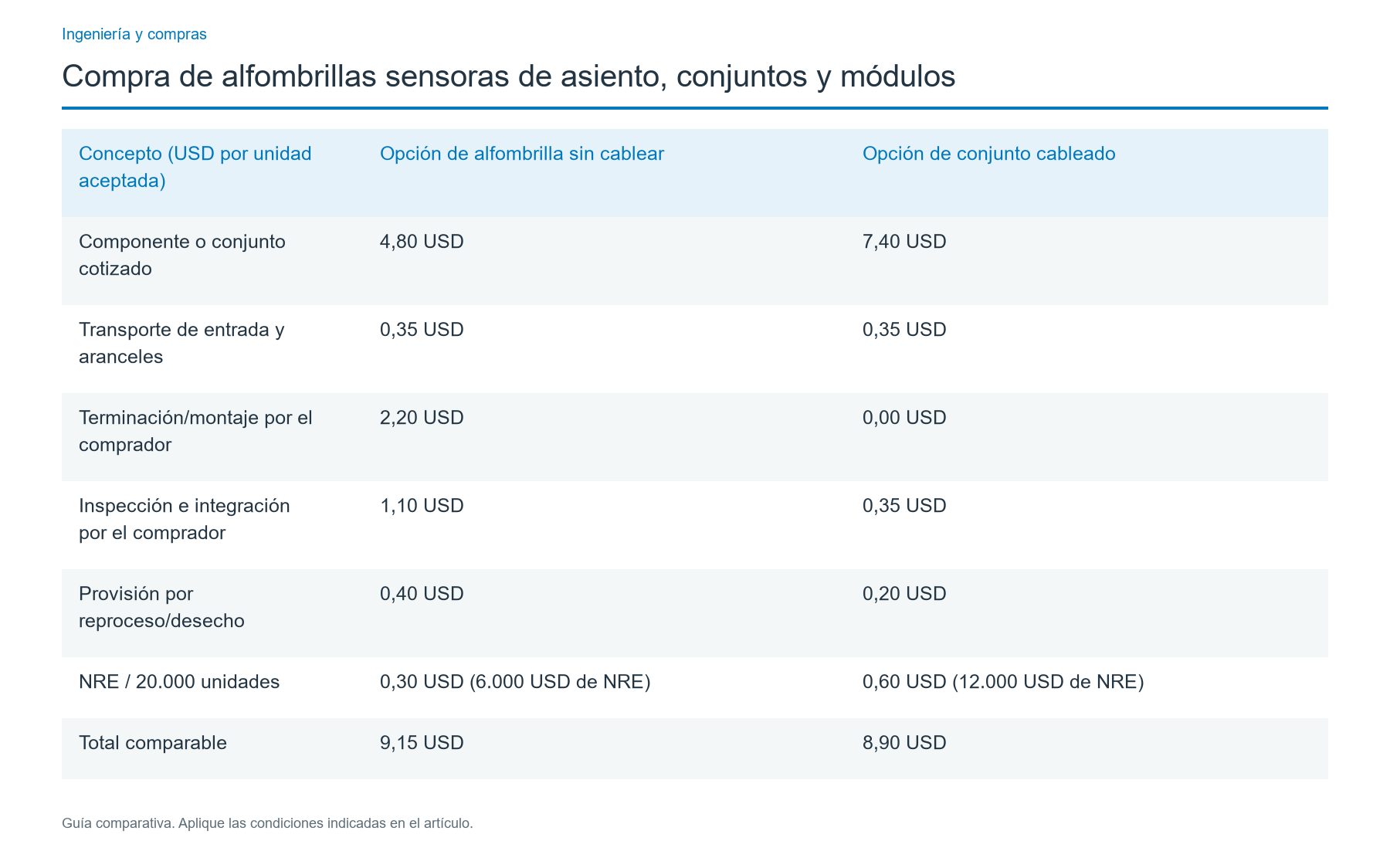

El siguiente es un escenario de compra ilustrativo, no una oferta de JASPER, un precio de mercado ni un resultado real de cliente. Suponga 20.000 unidades aceptadas durante el periodo de imputación de NRE, con los mismos límites de aceptación de componentes y mazos terminados:

Con esos supuestos, el conjunto cableado cuesta 0,25 USD menos por unidad aceptada, pese a su mayor precio cotizado. Con 5.000 unidades y la misma NRE, la opción sin cablear pasa a costar 10,05 USD y la cableada 10,70 USD por unidad, invirtiendo el resultado. La variación procede de la amortización de NRE: revise volumen, rechazo, coste de mano de obra y rendimiento comprobado antes de elegir proveedor. Un módulo calibrado no puede entrar en esta tabla hasta valorar su aceptación de salida y soporte de software con los mismos criterios.

Exija pruebas concretas y descarte pronto los vacíos de alcance

Una ficha de evaluación de proveedores debe valorar las pruebas específicas de la entrega propuesta, no los mensajes publicitarios generales. Exija documentos con identificadores de revisión y condiciones de ensayo. Estas señales pueden servir en las revisiones de proveedores.

Una certificación general del sistema de calidad puede ser relevante, pero no sustituye al plano de la pieza concreta, la especificación de ensayo ni el resultado documentado del proveedor. Si el OEM exige documentación formal de aprobación de producción, acuerde en el contrato su nivel, contenido, aprobador y momento de entrega, en lugar de presuponer que acompaña toda cotización.

Libere las muestras y la producción mediante seis etapas

Un plan de seis hitos mantiene separada la aprobación del proveedor de la autoridad que libera el vehículo. Para la primera estimación, 20 muestras por configuración propuesta y verificación de identidad del 100 % y comprobaciones eléctricas definidas con útil ofrecen una referencia de planificación clara. Aumente o rediseñe el plan según la variabilidad del asiento, las consecuencias de fallo, la incertidumbre de medida y el programa formal de validación del OEM. No es una cifra universal de cualificación estadística o de seguridad.

La entrega debe incluir un registro de ensayo que siga siendo útil si cambia el proveedor. Utilice un registro de aprobación para cada muestra y variante de asiento, con estas columnas: ID de muestra; revisión del plano de la alfombrilla; revisión de mazo/conector; revisión de PCB/firmware si existe; ID y estado de calibración del útil; resultado medido del componente con unidades; ID de asiento y construcción de espuma; referencia del informe de ensayo del asiento instalado; desviaciones; aprobador; fecha de decisión. Es una estructura documental útil, no un sustituto del protocolo de validación firmado por el OEM. Un registro compacto de aprobación debe asignar las siguientes entradas y firmas:

No considere la etapa 3 como aceptación del vehículo. Si una muestra supera un útil con carga fija pero falla tras instalarse sobre espuma, investigue distribución de carga, precarga, daños de montaje, tensión del cable y electrónica antes de atribuir la causa raíz. La liberación del componente y la aprobación en asiento instalado precisan evidencias y responsables de decisión distintos.

Separe la aceptación del componente de la responsabilidad de garantía

La aceptación del componente comprueba si el proveedor entregó el elemento físico y eléctrico especificado. La aceptación instalada determina si todo el conjunto formado por asiento y controlador responde correctamente a estados y fallos definidos por el OEM. Un contrato puede exigir ambas clases de pruebas, pero debe identificar quién elabora y quién aprueba cada registro.

Especifique la cobertura de garantía mediante referencia y revisión de la pieza entregada, evento de inicio, condiciones de almacenamiento y funcionamiento, método de instalación, pruebas exigidas para devolución, plazo de análisis del fallo y proceso de sustitución o reproceso. Defina los objetivos de vida mediante ciclos de trabajo y condiciones de exposición ensayados, no con un número impreciso de años. Estas condiciones comerciales deben acordarse por contrato; la descripción genérica en la web del proveedor no se convierte automáticamente en garantía.

Si se trabaja con proveedores distintos, añada una regla de investigación conjunta: conserve la alfombrilla defectuosa, el conector, los registros del controlador, el historial del lote y la ficha de construcción del asiento antes del análisis destructivo. Defina quién investiga interfaces y adopta medidas provisionales de contención cuando los fallos cruzan el límite de un conector o calibración. Sin esa cláusula, cada proveedor puede alegar que su artículo superó la prueba y compras termina absorbiendo el problema sin responsable.

Decida cuándo convienen proveedores separados o repuestos

La compra separada de alfombrilla, mazo y placa tiene sentido cuando el OEM dispone de un equipo sólido de integración, controla la interfaz eléctrica y valora las fuentes de suministro independientes. Conviene menos cuando nadie asume los útiles, las variaciones de montaje y la investigación de fallos. Un único integrador contratado puede simplificar las entregas, pero sigue necesitando acceso transparente a la BOM, reglas de transferencia de software/calibración y un plan viable de segunda fuente. Una sola factura no equivale a una sola autoridad técnica de liberación.

La adquisición de repuestos responde a una necesidad distinta de la compra OEM a medida. Que una pieza de catálogo encaje en el conector del vehículo no garantiza que sea intercambiable con el diseño de espuma del asiento, la interpretación del controlador, los diagnósticos ni el procedimiento de reparación aprobado. Adquiera repuestos aprobados mediante control de referencias de vehículo y asiento; compre una alfombrilla personalizada conforme al plano aprobado, al conjunto de instalación y a la responsabilidad de validación. La vía de componentes OEM de JASPER no debe presentarse como un repuesto universal de instalación inmediata para todos los modelos.

Antes de firmar, elimine cuatro problemas habituales que pueden bloquear el acuerdo: precio de módulo sin titularidad definida del firmware/calibración; mazo visible en fotografías pero excluido de la oferta; certificado de «resistencia correcta» sin útil de carga ni temperatura; y obligación indefinida de avisar cambios en película sensora o conectores. La oferta más barata puede resultar la más cara cuando se detecta una interfaz omitida durante el montaje piloto.

Preguntas frecuentes

¿Cuesta menos una alfombrilla sensora sin cablear que un conjunto cableado?

Puede tener menor precio de compra, pero no necesariamente menor coste en el punto de entrega aceptada. Sume terminación del mazo, conectores, mano de obra del comprador, inspección, reproceso, transporte de entrada y amortización de NRE. Si el comprador ya cuenta con una línea de mazos cualificada, puede convenir la alfombrilla suelta. Si los errores de montaje y ensayos son costosos, el conjunto cableado ensayado por el proveedor puede tener menor coste total.

¿En qué se diferencia una alfombrilla pasiva de presión de un módulo calibrado?

Una alfombrilla pasiva entrega a la electrónica externa un comportamiento eléctrico de contacto o relacionado con la carga. Un módulo calibrado añade acondicionamiento y configuración contratados, más una salida especificada respaldada por evidencias versionadas. Las entregas exactas de electrónica, firmware, diagnóstico y calibración dependen del contrato. Una salida calibrada no demuestra que se haya aprobado el asiento completo o la función de clasificación de ocupantes.

¿Puede comprarse una alfombrilla FSR de asiento como dispositivo para medir peso?

No sin desarrollar y validar por separado un sistema de medición. Una alfombrilla tipo FSR genera una respuesta asociada a la fuerza que depende de la geometría de carga, la electrónica de interfaz, el tiempo y el ambiente. El proveedor puede caracterizar el componente mediante un útil definido; el OEM debe decidir si el sistema instalado permite la decisión de estado de asiento requerida. No convierta una lectura resistiva sin especificar en un umbral universal de peso del ocupante.

¿Quién aprueba el sensor de asiento cuando el fabricante de la alfombrilla supera sus ensayos?

El proveedor aprueba el componente conforme al plano liberado y al ensayo de banco acordado. El integrador del asiento y el responsable del sistema OEM o Tier 1 aprueban instalación, interpretación eléctrica, diagnósticos y comportamiento a nivel de vehículo. Son decisiones de liberación distintas. El pedido debe identificar los firmantes y los registros que relacionan lote y revisión del sensor con la configuración de asiento ensayada.

¿Qué debe pedir compras antes de aprobar las primeras muestras?

Solicite planos marcados, revisiones de piezas y conectores, asignación de pines, útil y condiciones de medida definidos, registros individuales de muestras, resolución de desviaciones y trazabilidad. Como referencia de planificación, considere 20 muestras por configuración con verificación eléctrica de las 20, ajustadas al riesgo del programa. Prevea por separado un plan de muestras y aprobación del asiento instalado para el responsable del sistema; la aprobación en banco no autoriza la producción.

¿Debe un único proveedor suministrar alfombrilla, mazo y placa electrónica?

Un proveedor único puede simplificar logística y responsabilidad por fallos de interfaz si demuestra competencia y acepta un alcance de trabajo explícito. Separar proveedores aporta flexibilidad cuando el comprador controla planos, acceso a útiles, gestión de cambios y ensayos de integración. Compare el coste de gestionar interfaces y evidencias técnicas, no solo la cantidad de pedidos. La liberación final del sistema del vehículo sigue correspondiendo al OEM.

¿Son intercambiables los sensores de repuesto de catálogo y las alfombrillas OEM a medida?

No basta con que coincidan apariencia, forma del conector o etiqueta impresa. La estructura del asiento, recorridos de carga, comportamiento de pines, diagnósticos y aprobaciones del vehículo pueden diferir. El suministro de repuestos debe seguir la pieza de servicio aprobada para la aplicación del vehículo. La compra OEM personalizada sigue un plano controlado, interfaces del asiento y la electrónica y un plan específico de validación. No se debe anunciar un componente fabricado bajo plano como kit universal listo para instalar.

¿Qué condiciones de garantía deben constar en un pedido de sensores de asiento?

Enumere pieza y revisión entregadas, ensayos aceptados, límites de almacenamiento e instalación, condiciones especificadas de exposición y uso, trazabilidad, pruebas para devoluciones, tiempo de análisis y remedio. Indique quién investiga fallos que abarcan sensor, mazo, electrónica y asiento. La duración de garantía o vida útil por sí sola no define una aceptación técnica; la garantía del componente no transfiere al proveedor de la alfombrilla la responsabilidad sobre el cumplimiento del vehículo.

Empiece con un plano acordado y un alcance definido

Para cotizar un sensor impreso a medida o una alfombrilla cableada, envíe la sección del asiento, espuma y posición de montaje, recorrido de carga, salida deseada o requisitos de interfaz, datos del cable/conector, límite de validación, demanda de muestras y volumen anual. Marque cuál de las cinco configuraciones solicita e identifique la organización responsable de la electrónica y de liberar el asiento instalado. Solicite un presupuesto con esa información para que la primera respuesta se refiera a un alcance OEM concreto y comparable.
