カスタムHMIアセンブリの見積依頼に必要な資料は？

まず、共通の調達基準を確定する

操作パネルアセンブリの見積依頼では、完成後の正面外観だけでなく、装置メーカー（OEM）が実際に何を受け取るかを定義します。外観イメージだけでは、表示器、入力部品、基板、コネクタ、ガスケット、固定部品、検査、保護梱包が含まれるかは判断できません。

依頼するアセンブリの形態を、次の6分類から実際の引渡し内容に合う形で示します。メンブレンスイッチを用いたHMIアセンブリ、静電容量式タッチHMIアセンブリ、シリコーンキーパッドHMIアセンブリ、ディスプレイ一体型HMIアセンブリ、PCB/FPCを組み込むHMIアセンブリ、筐体取付型フロントパネルHMIアセンブリです。これはRFQを整理するための区分であり、技術的に互いを排除する分類でも、すべての案件で独立した6製品を使うという意味でもありません。

対象部材ごとに、サプライヤー調達、顧客支給、両者の混在のどれに当たるかを決めます。例えば、表示器は顧客指定品を使い、表面シートやハーネスはサプライヤーが調達する構成もあります。調達元、品番、改訂版、受入時に求める状態、顧客支給品の紛失・不良リスクを誰が負担するかを記録してください。「HMI一式」だけでは、こうした費用条件があいまいになります。

6領域の責任を100%明確化し、重大な改訂不整合を0件にするという基準は、購買管理上の推奨事項です。工場での試験結果や、業界共通の義務を示すものではありません。対象は、前面パネル、表示器／窓、キー／タッチ、PCB/FPC、ケーブル／ハーネス、背面機構の6領域です。対象外の領域も省略せず、**「対象外・OEM側が責任を負う」**と明記します。

見積依頼の表紙に必要事項を記入する

1ページの表紙に、HMIパネルの見積りに必要な購買情報をまとめます。以下を購買様式に転記し、空欄を埋めた同じ版をすべての見積先に配布してください。該当しない項目は無記入にせず「該当なし（N/A）」と記載します。

設計の確定度に応じて、概算見積りと量産向け確定見積りは別の依頼として明示します。外観図しかない場合は、前提条件・対象外項目・主なコスト要因を記載した概算を依頼してください。その金額を図面どおりの製作を約束する確定見積りとして扱ったり、金型・治具の製作承認に使ったりしてはいけません。

改訂管理された添付資料一覧を用意する

最新のアセンブリ仕様を一覧付きの資料一式として渡し、見積先が費用や技術的な質問を特定の版にひも付けられるようにします。閲覧用の管理版はPDFでも構いませんが、合意した製造作業には編集可能なCAD、印刷用データ、電気設計データが必要になる場合があります。形式を一律に必須と決めつけず、資料一覧に両方を記載します。

特にパネルの嵌合、取付力、使用環境、表示性能、異物・水の侵入に関する要求は、単位と基準条件を示してください。筐体全体に要求する保護等級が、そのまま未取付の前面モジュールに対する認証等級になるわけではありません。また図面では、**「窓だけを供給」するのか、「表示器を供給し取り付ける」**のかを区別します。

すべての添付資料に改訂版と発行日を付けます。一覧はRFQの先頭に配置し、異なる版を使って見積もった資料があれば申告するよう求めます。重要な判断基準は、コストや嵌合に影響する版数不整合が解決するまでは、見積りの最終比較や発注への移行をしないことです。

調達・組込み・試験の責任を分けて記載する

価格を比較するには、物理的な各構成領域に責任者が必要です。対象外とする部材も、次の表に明記します。この表は案件ごとに合意するための項目例であり、どのサプライヤーも6領域すべてを供給するという約束ではありません。

ラベル、接着剤、治具、保護フィルム、予備部品などが引渡し内容に影響する場合は、行を追加します。顧客所有部材については、受入検査、余剰在庫の処理、欠品時の対応、許容廃棄率、補充責任、在庫リスクの移転時点を取り決めてください。

試験方法を設計する担当者、実施者、試験対象の個体、出荷に添付する記録、逸脱を承認する担当者を決めます。導通試験だけでは、光学品質、組付け状態でのタッチ動作、筐体の密閉性、機械安全機能、完成システムの電磁両立性を検証したことにはなりません。

HMIアセンブリを一つの購入モジュールとして扱っても、PLCのプログラム、SCADA機能、制御盤への組込み、上位ソフトウェア、機械配線、安全ロジック、完成装置の適合性はOEM側が担当する場合があります。「ターンキー」という表現で制御システム全体を含むかのようにせず、見積書に責任の境界を記してください。

見積額に影響するインターフェースを明確にする

機械・電気インターフェースは、治工具費、試験用アクセス、組立工数、手直しのリスクに直結します。最低限、パネル外形と開口寸法（mm）、取付基準、当たり面、積層厚さ、ガスケット経路、背面の必要空間、コネクタ位置・向き、ケーブル引出し方向、引張対策、取付後の状態を指定します。

表示器を供給範囲に含める場合は、管理対象の型式・版、有効表示領域／視認窓、信号・電源接続、バックライト動作、目視外観基準、保守方針を明記します。キー／タッチには入力割付と使用条件、PCB/FPCにはピン配置、必要に応じたテストパッド、嵌合するコネクタの組合せ、電源・通信境界、設定管理の責任者を示します。試験方法を決める前に、使用環境と実装状態を定義してください。

個別製品の取付図では、開口公差、ねじの掛かり代、締付トルクを厳密に指定することがあります。これらはその型式と取付方法に固有の値です。他のカスタムパネルRFQに転用するのは危険です。別機種の寸法を業界共通値とせず、自社筐体に適した機械的根拠を求めてください。

物理的なHMIアセンブリについては、JASPERのHMIアセンブリ概要で構成部品と引渡し範囲を確認できます。設計の技術的な承認内容を詳しく見直す際は、HMIパネルアセンブリの設計チェックリストも参考になります。ここで扱う購買用の書式は、見積り・承認・発注の対象に重点を置いています。

費用項目と見積対象外の範囲をすべて示す

価格が安い理由は、購買側に残る作業が多いだけかもしれません。各項目について、見積りに含む／別途計上／購入者支給／対象外のいずれかを回答してもらいます。空欄を「含む」と解釈しないでください。

NREで費用を負担する金型・治具、版下、書込み用ファイル、検査治具、試験ソフトについて、所有者と移管できる者を確認します。所有権、アクセス、保全、保管、移管費、追加注文での再利用権は別々の論点です。治工具費を支払っただけで権利が自動的に移転するとは限りません。

実用的な見積書には、歩留まり、廃棄、顧客支給材、運賃の算定条件、通貨、最小発注数量、数量別単価、代替品の前提を記載します。顧客側の設計改訂、承認された代替部材、新たな試験、納期短縮によって費用が変わる場合の扱いも合意してください。追加費用を伴う作業は、着手前に書面で承認を得る必要があります。

同一条件でHMIアセンブリの見積りを比較する

カスタムHMIのサプライヤーを比較するときは、提示された単価だけではなく、条件をそろえたロットの評価費用を使います。供給部品、サンプル・試験の範囲、受入記録、梱包、輸送条件、改訂版の違いを先に解消し、その後に金額を比べます。

評価ロット費用 ＝（継続単価 × ロット数量）＋ 当該発注に割り当てる一回限りのNRE・治工具費 ＋ 別途請求の試験費・梱包費 ＋ 運賃と購買者に関係するその他の着荷費用。

これは指定した発注条件の計算式であり、製品寿命全体の総所有コストを示すものではありません。すでに支払ったNREを次回ロットに再計上したり、根拠のない関税や設計工数を推定して加えたりしないでください。

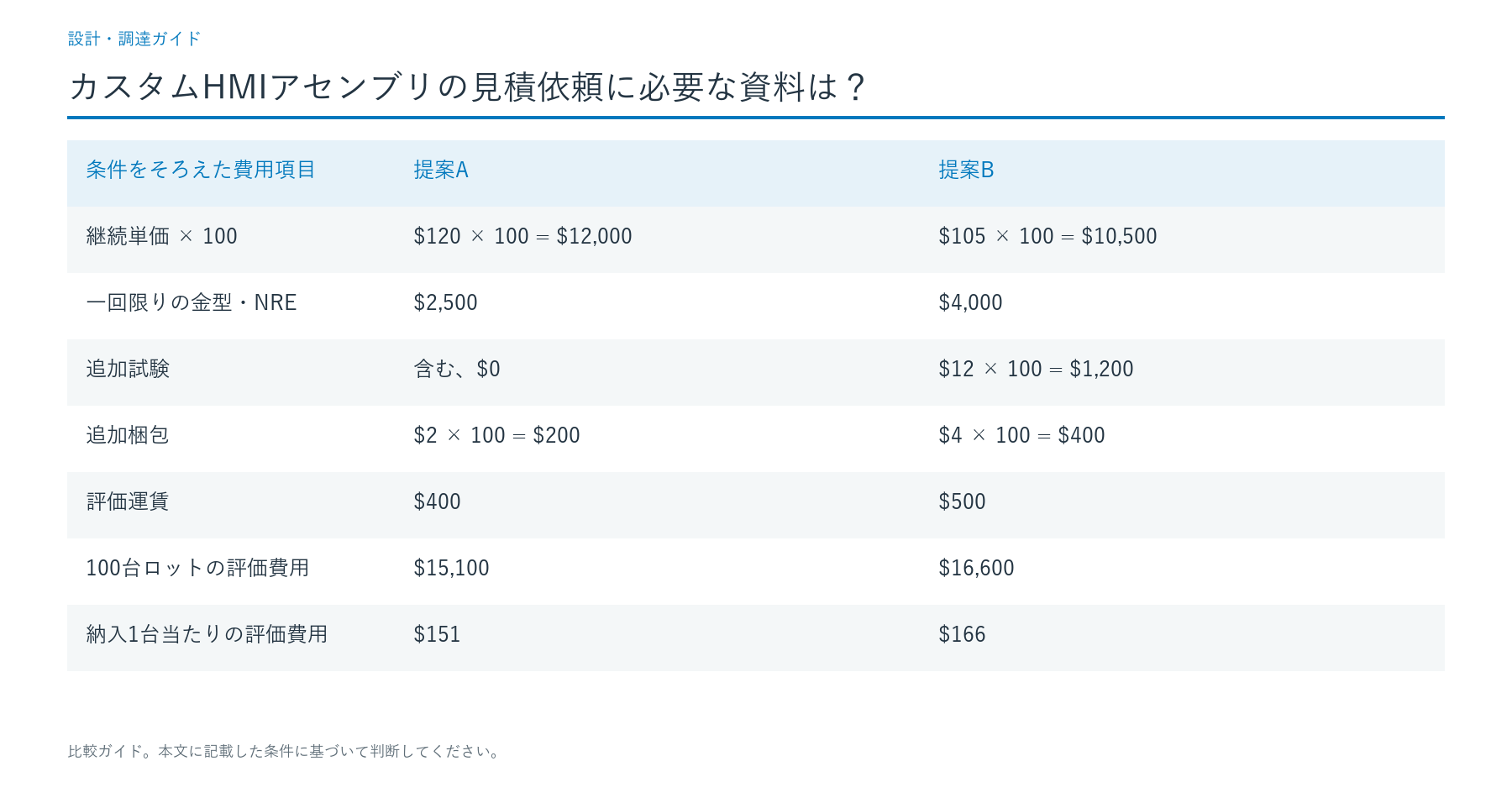

次の100台の架空の計算例では、最安の提示単価が最も安い調達費用になるとは限らないことを示します。数字は説明用に設定したもので、実際の見積り、市場平均、JASPERの価格ではありません。どちらも同じ図面と受入範囲を満たすと仮定しています。

この条件では、提示単価が高い提案Aでも、最初の100台ロットの総額は提案Bより$1,500安くなります。ただし数量によって逆転します。継続費用、固定費、運賃の前提がすべて変わらないまま、2,000台を一度に発注したと仮定すると、Aは**$246,900**、Bは**$246,500**です。実際に数量を変える際は、生産能力、運賃、見積有効期限、数量別単価をあらためて確認してください。

比較表には、RFQ番号／改訂版、数量、供給する構成領域、対象外項目、単価、NREの所有権、試験、梱包、輸送、評価ロット費用、サンプル証跡、納入マイルストーン、見積期限、未解決の逸脱、採否の列を設けます。重要な範囲差を金額に反映するか解消するまでは「比較不可」と記載してください。依頼した表示器、受入検査、試験記録が抜けているだけの安値には注意が必要です。

概算見積りと確定見積りを区別し、有効期限を管理する

正面図だけでも、サプライヤーがパネル構造、入力方式、表示器の調達責任、積層構造、接続、数量、未確定事項を明示すれば、概算見積りを依頼できます。ただし、完全に組み込まれた操作モジュールについて、条件なしの確定価格を決めるには通常不十分です。

見積管理表には、有効期限、通貨、対象数量区分、長納期の表示器・半導体の状況、代替品承認方針、部材予約・購買承認の状態を記載します。期限切れの際は、対象部品の価格、入手性、最小数量、納期、運賃、通貨を再確認してもらい、古い見積り全体が有効だと考えないでください。「部材が特定済み」と「部材が予約済み」は異なります。

サンプルと工程期限を承認してから量産に進む

サンプル承認は、何を検査し、どの版を再発注できるかが明確でなければ、購買判断の根拠になりません。サンプル製作前に、判定責任者、目標日、証跡、逸脱承認の手順を決めます。「サンプル承認済み」という口頭の説明だけで済ませず、段階ごとの承認を使ってください。

サンプル判定記録には、サンプル識別番号、製作日、図面改訂版、BOM改訂版、該当する場合の組込み表示器・基板・ファームウェア版、外観基準、測定した主要寸法、機能試験手順の版、逸脱、手直し、承認者、承認日、量産への適用判断を記載します。「外観のみ承認」は、電気機能や組付け状態でのシール性を承認したことにはなりません。

見積回答、量産性設計レビュー、技術質問の締切り、治工具の承認、サンプル製作、必要な場合の修正サンプル、パイロット生産、初回出荷を別々のマイルストーンとして提示してもらいます。リードタイムの起点は、承認済みデータ、入金、部材の使用許可など具体的に定めてください。単に「POから数週間」とはしません。予定日、実績日、担当者、未解決課題、リカバリー策を工程表で管理します。

量産発注書を承認済み仕様と突き合わせる

試作品の品番を、確認なく量産発注へ流用してはいけません。発注書（PO）を承認する時点で、購買側の承認図書、サプライヤーの見積り、サンプル承認記録の間に未解決の重大な不整合が0件であることを確認します。

見積書、図面、BOM、承認記録に矛盾がある場合、どの文書を優先するかを発注書に記します。梱包ラベルや試作時の通称を、管理された量産品の識別子の代わりにしないでください。代替部品には承認済み代替品一覧、または出荷ロットを特定した署名付き逸脱承認が必要です。

証拠資料と注意信号をもとに発注先を判断する

評価できるサプライヤーは、価格付きの範囲・例外一覧を提出し、不明な取付・コネクタ情報を指摘し、検査・トレーサビリティ記録の様式例を示し、長納期品や顧客支給材のリスクを挙げ、サンプル承認を量産の変更管理につなげています。「すべてのHMIを完全検査する」という根拠のない説明より、こうした資料が有用です。

説明のない見積改訂、供給対象と対象外の両方に記載された表示器、成果物や所有権の条件がないNRE、受入管理のない顧客支給材、試験時の構成が不明な承認サンプル、重要部材の供給状況を反映しない納期は要注意です。嵌合、電源、試験、安全に関わる責任範囲の疑問は、価格で発注先を決める前に解消してください。値引きを理由に省略してはいけません。

判断基準を添えてRFQ一式を送付する

版を統一したRFQ表紙、図面・BOMと添付資料一覧、機械・電気インターフェース、6領域の責任表、サンプル・試験範囲、希望する数量別価格、年間予測、工程日程、見積対象外に関する質問をまとめて配布します。全見積先から、署名入りの前提条件、逸脱一覧、証跡の提出計画、価格内訳、有効期限を同じ様式で回収します。

案件の検討には、アセンブリ図面、BOM、機械・電気インターフェース、調達責任表、サンプル・試験範囲、年間数量、工程期限を添えて、JASPERへ見積りをご依頼ください。何が供給・検査・受入の対象かは、一般的なサービス紹介ではなく、合意する書面の範囲で決まります。

よくある質問

カスタムHMIアセンブリの見積依頼にはどの資料が必要ですか？

改訂管理されたアセンブリ図面、BOM、前面パネルの印刷データ、キー／タッチ入力割付、対象となる表示器・PCBの資料、コネクタのピン配置とハーネス情報、取付インターフェース、調達責任表を用意します。数量、環境条件、梱包、サンプル受入、試験、納入工程も必要です。不明な情報は、特に概算依頼では未確定の前提として明示してください。

外観図だけで信頼できるHMI見積りは得られますか？

概算見積りなら依頼できます。ただし外観図だけでは、確定したアセンブリ価格に必要な内部表示器、基板、ハーネス、取付、密閉、試験の担当範囲は通常分かりません。想定構造、主なコスト要因、対象外項目、改訂版を特定した量産見積りに必要な追加図面をサプライヤーに示してもらいます。

条件が大きく異なるHMIアセンブリの見積りはどう比較しますか？

まず、アセンブリ改訂版、含まれる部品、数量、調達責任、試験、梱包、運賃、納入条件をそろえます。継続単価、該当する一回限りの費用、別途計上の検査・梱包、必要な輸送費を合算して評価ロット費用を求めます。範囲差が未解決なら、提示単価の安さだけで決めず「比較不可」としてください。

HMIのRFQではどのような追加費用を確認すべきですか？

治工具、NRE、サンプルの再製作、試験治具、プログラム書込み・設定、検査報告書、保護梱包、運賃、設計変更、再適格性評価を別々に確認します。各項目を含む、別途計上、購入者支給、対象外のいずれかに分類してください。支払った治工具の所有権・移管権と、費用を伴う変更を着手前に誰が承認するかも決めます。

HMI見積りの有効期限が過ぎたら何を再確認しますか？

表示器・電子部品の価格、長納期品の入手性、最小発注数量、代替品の許可、運賃の前提、通貨、生産枠を再確認します。書面による承認を受けて、部材が実際に予約されているかも確認してください。古い見積書は監査履歴として残し、発注には新たに確認した商務条件を使用します。

試作版のまま量産発注してしまうのを防ぐには？

量産アセンブリ品番と図面・BOM改訂版を、承認済みサンプル記録と選定見積書に照合します。必要に応じて表示器、PCB、ハーネス、設定の版も確認します。重大な不整合を解消し、承認済み逸脱を記録し、変更権限者を決めてから量産発注書を発行してください。試作品の通称だけで判断してはいけません。

HMIアセンブリの見積りにはPLCソフトや完成装置の検証も含まれますか？

いいえ。カスタム操作パネルアセンブリの見積りに含まれるのは、承認された範囲に明記された部品、組込み作業、検査だけです。PLCプログラミング、SCADA、盤内配線、機械安全、完成システムの法規適合、装置全体の検証は、別契約で具体的に定めない限り、通常OEMまたはシステムインテグレーター側の責任です。
