Checkliste für die Anfrage einer kundenspezifischen HMI-Baugruppe

Eine einheitliche, revisionsgesicherte Beschaffungsgrundlage schaffen

Eine aussagekräftige Anfrage für eine Bedienpanel-Baugruppe beschreibt, was der OEM tatsächlich erhält – nicht nur die spätere Frontansicht. Aus einer ansprechenden Visualisierung geht nicht hervor, ob Display, Bedienelemente, Leiterplatte, Steckverbinder, Dichtung, Befestigungsteile, Prüfungen und Schutzverpackung zum Lieferumfang gehören.

Wählen Sie den Beschaffungsweg, der dem vorgesehenen Liefergegenstand am nächsten kommt: HMI-Baugruppe mit Folientastatur, HMI-Baugruppe mit kapazitiver Touchbedienung, HMI-Baugruppe mit Silikontastatur, HMI-Baugruppe mit integriertem Display, HMI-Baugruppe mit PCB/FPC oder gehäusemontierte HMI-Frontpanel-Baugruppe. Diese sechs Kategorien strukturieren die Anfrage. Sie sind weder gegenseitig ausschließende Technologien noch die Behauptung, jedes Projekt umfasse sechs eigenständige Produkte.

Legen Sie für jede relevante Position das Bereitstellungsmodell fest: Lieferantenbeschaffung, Kundenbeistellung oder Mischmodell. Beispielsweise kann der Kunde das Display vorgeben, während der Lieferant Dekorfolien und Kabelsätze beschafft. Dokumentieren Sie Bezugsquelle, Teilenummer, Revisionsstand, erwarteten Zustand bei Wareneingang sowie die Zuständigkeit für Verlust- oder Fehlerrisiken beigestellter Teile. Die Angabe „komplettes HMI“ lässt diese Kosten sonst offen.

Die Vorgaben 100 % geklärte Zuständigkeiten und null kritische Revisionskonflikte sind empfohlene Beschaffungskontrollen, keine Ergebnisse von Werkstests oder allgemeingültigen Branchenpflichten. Sie gelten für die Angebotsgrundlage mit den sechs Bereichen Frontpanel, Display/Fenster, Tasten/Touch, PCB/FPC, Kabel/Kabelsatz und rückseitigem mechanischem Aufbau. Fehlt ein Bereich, kennzeichnen Sie ihn als ausgenommen, Verantwortung beim OEM, statt ihn stillschweigend wegzulassen.

RFQ-Deckblatt für Ihre Anfrage übernehmen

Ein einseitiges Deckblatt enthält die wichtigsten Angaben, damit Angebote für ein HMI-Panel sinnvoll bearbeitet werden können. Übernehmen Sie die folgende Tabelle in Ihr Beschaffungsformular, füllen Sie die offenen Felder aus und senden Sie allen Bietern denselben Stand. Nicht zutreffende Angaben werden ausdrücklich mit „N/A“ gekennzeichnet, nicht einfach leer gelassen.

Unterscheiden Sie klar zwischen Anfragen für Richtpreise und für verbindliche Produktionsangebote, wenn der Entwicklungsstand unterschiedlich ist. Liegt nur eine Ansichtszeichnung vor, lassen Sie ein Richtpreisszenario mit Ausschlüssen und Kostentreibern kalkulieren. Ein solcher Preis ist weder ein verbindliches Fertigungsangebot nach Zeichnung noch eine Grundlage für die Freigabe von Werkzeugen.

Revisionsgeführten Dokumentenindex beifügen

Übergeben Sie den aktuellen Baugruppenstand als indiziertes Paket. So können Lieferanten jede Kostenposition und technische Rückfrage auf dieselbe Revision beziehen. Ein PDF kann die gelenkte Ansichtsversion sein; für die vereinbarte Fertigung können zusätzlich bearbeitbare CAD-, Grafik- oder Elektrodaten erforderlich sein. Der Dokumentenindex sollte beide Arten ausweisen, ohne ein bestimmtes Dateiformat pauschal vorzuschreiben.

Geben Sie Einheiten und Bezugsbedingungen an, insbesondere für die Passung des Frontpanels, Montagekräfte, Einsatzumgebung, Displayeigenschaften und Erwartungen an den Eindringschutz. Eine für das Gehäuse verlangte Schutzart ist nicht automatisch eine zertifizierte Schutzart des noch nicht eingebauten Frontmoduls. Ebenso muss die Zeichnung zwischen „nur Fenster“ und „Display geliefert und montiert“ unterscheiden.

Jede Anlage braucht Revisionsstand und Ausgabedatum. Platzieren Sie den Index vorn in der Anfrage und verpflichten Sie die Bieter, abweichend kalkulierte Dokumentenstände zu benennen. Für kritische Abweichungen gilt: Solange ein kosten- oder passungsrelevanter Revisionskonflikt ungeklärt ist, dürfen Angebote nicht abschließend verglichen oder in eine Bestellung überführt werden.

Zuständigkeiten für Beschaffung, Integration und Prüfung zuordnen

Nur wenn für jeden physischen Baugruppenbereich ein Verantwortlicher benannt ist, lassen sich Angebote vergleichen. Verwenden Sie diese Matrix auch für ausdrücklich ausgeschlossene Komponenten. Die Angaben sind Anhaltspunkte für eine projektspezifische Vereinbarung, keine Zusage, dass jeder Lieferant alle sechs Bereiche liefert.

Ergänzen Sie Positionen für mitgelieferte Etiketten, Klebstoffe, Vorrichtungen, Schutzfolien und Ersatzteile, sofern sie den physischen Lieferumfang beeinflussen. Für kundeneigene Teile sind Wareneingangsprüfung, Restbestandsbehandlung, Fehlmengen, zulässiger Ausschuss, Ersatzpflicht und der Zeitpunkt des Übergangs des Bestandsrisikos zu vereinbaren.

Legen Sie fest, wer die Prüfung konzipiert, wer sie ausführt, welche Einheiten geprüft werden, welche Nachweise der Lieferung beiliegen und wer Abweichungen genehmigt. Eine reine Durchgangsprüfung weist weder die optische Qualität noch das Touchverhalten im montierten Schichtaufbau, die Gehäusedichtheit, die Maschinensicherheitsfunktionen oder die elektromagnetische Verträglichkeit des Gesamtsystems nach.

Eine Baugruppe kann als ein einziges Zukaufmodul sinnvoll sein, während der OEM weiterhin für SPS-/PLC-Programmierung, SCADA-Funktionen, Schaltschrankintegration, Hostsoftware, Maschinenverdrahtung, Sicherheitslogik und die Konformität der Gesamtanlage verantwortlich bleibt. Halten Sie diese Abgrenzung im Angebot fest, statt aus „schlüsselfertig“ ein vollständiges Steuerungssystem abzuleiten.

Angebotsrelevante Schnittstellen genau beschreiben

Mechanische und elektrische Schnittstellen beeinflussen Werkzeugkosten, Prüfbarkeit, Montageaufwand und Nacharbeitsrisiko. Beschreiben Sie mindestens Panelkontur und Ausschnitt in Millimetern, Montagebezüge, Anlagefläche, Aufbauhöhe, Dichtungsverlauf, rückseitigen Freiraum, Steckverbinderlage und -ausrichtung, Kabelabgang, Zugentlastung sowie den vorgesehenen Einbauzustand.

Bei einem mitgelieferten Display sind kontrollierter Modell- und Revisionsstand, aktive Fläche/Sichtfenster, Daten- und Stromanschluss, Hintergrundbeleuchtung, sichtbare Qualitätsmerkmale und Wartungskonzept anzugeben. Für Tasten oder Touch liefern Sie Eingabebelegung und Betriebsbedingungen; für PCB oder FPC Anschlussbelegung, gegebenenfalls Prüfpunkte, Steckerpaarung, Strom- und Schnittstellengrenzen sowie die Verantwortung für die Konfiguration. Beschreiben Sie die Umwelteinflüsse und Einbauweise, bevor Sie eine Prüfmethode auswählen.

Eine modellspezifische Montagezeichnung kann exakte Ausschnitttoleranzen, Eingriff der Befestigungselemente und Anziehdrehmoment verlangen. Diese Werte gelten für das jeweilige Modell und seine Befestigung. Sie ungeprüft in die Anfrage für ein anderes kundenspezifisches Panel zu übernehmen, wäre riskant. Fordern Sie die mechanischen Nachweise für Ihr eigenes Gehäuse an, statt Abmessungen eines anderen Bedienpanels zum Branchenstandard zu erklären.

Für physische HMI-Baugruppen erläutert die Übersicht der HMI-Baugruppen von JASPER, welche Komponenten und Übergabepunkte ein Angebot klar benennen sollte. Für eine vertiefte technische Freigabeprüfung steht außerdem die Konstruktionscheckliste für HMI-Panel-Baugruppen zur Verfügung. Das vorliegende Beschaffungsformular konzentriert sich dagegen auf Kalkulation, Genehmigung und Bestellung.

Alle Kostenpositionen und Angebotsausschlüsse erfassen

Ein HMI-Angebot kann billiger erscheinen, weil mehr Arbeit beim Käufer verbleibt. Verlangen Sie für jede Position die Kennzeichnung enthalten, separat berechnet, vom Käufer bereitgestellt oder ausgeschlossen. Eine leere Tabellenzelle gilt nicht als „enthalten“.

Klären Sie, wem die über NRE finanzierten Werkzeuge, Druckvorlagen, Programmdateien, Prüfvorrichtungen und Prüfsoftware gehören und wer sie übertragen darf. Eigentum, Zugang, Wartung, Lagerung, Übertragungskosten und Nutzung für Folgeaufträge sind voneinander getrennte Fragen. Die Bezahlung eines Werkzeugs überträgt nicht automatisch sämtliche Rechte daran.

Ein verwendbares Angebot nennt Annahmen zu Ausbeute, Ausschuss, Kundenbeistellungen, Frachtbasis, Währung, Mindestbestellmenge, Preisstaffeln und Ersatzteilen. Vereinbaren Sie, was bei einer Kundenrevision, einem freigegebenen Alternativteil, einer zusätzlichen Prüfung oder einem beschleunigten Termin kostenmäßig geschieht. Kostenpflichtige Änderungen dürfen erst nach schriftlicher Genehmigung begonnen werden.

HMI-Angebote bei gleichem Lieferumfang vergleichen

Vergleichen Sie bei kundenspezifischen HMI-Baugruppen die bereinigten Kosten einer Bestellmenge, nicht bloß den angegebenen Stückpreis. Zuerst sind Unterschiede bei Komponenten, Mustern und Prüfungen, Abnahmenachweisen, Verpackung, Versandbedingungen und Revisionen zu klären; erst danach folgt der Kostenvergleich.

Bewertete Loskosten = (wiederkehrender Stückpreis × Losmenge) + der Bestellung zugeordnete einmalige NRE-/Werkzeugkosten + separat berechnete Prüf- und Verpackungskosten + Fracht und weitere für den Käufer relevante Bezugskosten.

Diese Rechnung gilt für einen festgelegten Bestellfall und bildet nicht die gesamten Lebenszykluskosten ab. Schon bezahlte NRE-Kosten dürfen bei späteren Losen nicht erneut angesetzt werden. Nicht belegbare Zölle oder Ingenieurleistungen sollten nicht geschätzt werden.

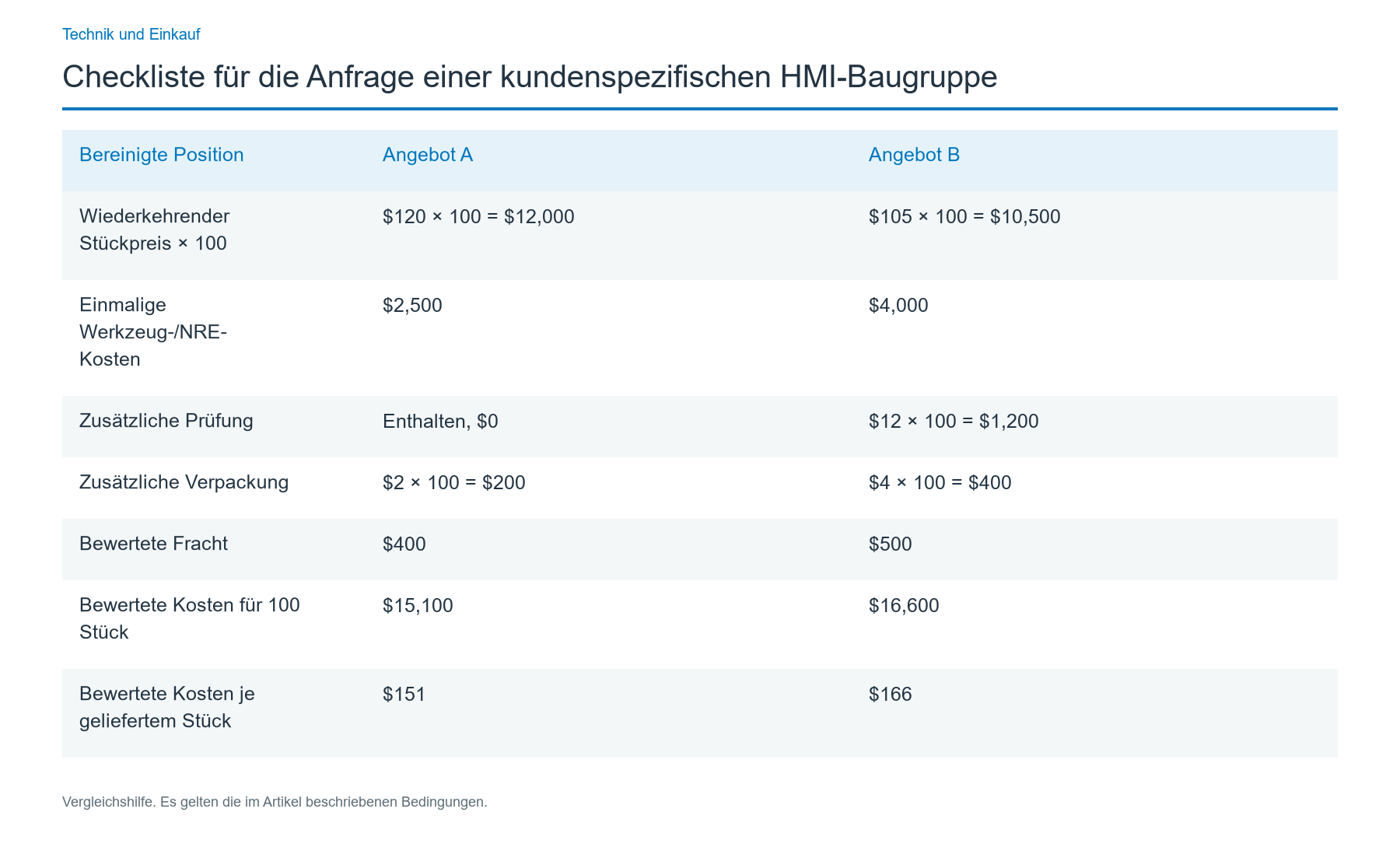

Das folgende rein fiktive Beispiel für 100 Stück zeigt, warum nicht zwangsläufig das Angebot mit dem niedrigsten Stückpreis gewinnt. Die Zahlen sind erfundene Rechengrößen – keine Lieferantenangebote, Marktdurchschnitte oder JASPER-Preise. Beide Angebote erfüllen annahmegemäß dieselbe Zeichnung und dieselben Abnahmekriterien.

Bei diesen Annahmen ist Angebot A für die ersten 100 Stück um $1,500 günstiger, obwohl sein angegebener Stückpreis höher liegt. Mit der Menge ändert sich das Ergebnis: Blieben alle variablen Sätze, Festkosten und Frachtannahmen für eine einzelne Bestellung von 2,000 Stück unverändert, ergäben sich $246,900 für A und $246,500 für B. Vor der Übertragung auf reale größere Aufträge müssen Kapazitäten, Fracht, Angebotsgültigkeit und Mengenpreise erneut bestätigt werden.

Übernehmen Sie in die Angebotsvergleichstabelle die Spalten Anfrage/Revision; Menge; enthaltene Baugruppenbereiche; Ausschlüsse; Stückpreis; NRE-Eigentum; Prüfung; Verpackung; Transport; bewertete Loskosten; Musternachweise; Liefermeilenstein; Angebotsablauf; offene Abweichungen; Entscheidung. Solange wesentliche Umfangsunterschiede nicht bepreist oder geklärt sind, kennzeichnen Sie die Angebote als „nicht vergleichbar“. Ein Warnzeichen ist ein scheinbar günstigeres Angebot, in dem das in der Anfrage geforderte Display, die Wareneingangsprüfung oder Prüfprotokolle fehlen.

Richtpreise von verbindlichen Angeboten trennen und Gültigkeit überwachen

Eine Frontansichtszeichnung kann für Richtpreise ausreichen, sofern der Lieferant Annahmen zu Panelaufbau, Eingabetechnologie, Displayzuständigkeit, mechanischem Aufbau, Anschlüssen, Stückzahlen und offenen Entscheidungen aufführt. Für einen vollständig integrierten Bedienmodul-Lieferumfang reicht sie gewöhnlich nicht als Grundlage eines vorbehaltlos verbindlichen Preises.

Halten Sie im Angebotsprotokoll gültig bis, Währung, konkrete Mengenstaffel, Verfügbarkeit langlaufender Displays/Halbleiter, Regeln für freigegebene Alternativen und Status von Materialreservierung oder Einkaufsfreigabe fest. Läuft die Gültigkeit ab, muss der Bieter betroffene Komponentenpreise, Verfügbarkeit, Mindestmengen, Lieferzeiten, Fracht und Währung erneut bestätigen; das alte Angebot gilt nicht einfach unverändert fort. „Material identifiziert“ heißt nicht „Material reserviert“.

Muster und Meilensteine vor der Produktionsfreigabe genehmigen

Eine Musterfreigabe ist für die Beschaffung nur dann aussagekräftig, wenn genau dokumentiert ist, was geprüft wurde und welcher Stand nachbestellt werden darf. Benennen Sie vor der Musterfertigung Entscheidungsverantwortliche, Zieltermine, Nachweise und den Weg für Abweichungsfreigaben. Nutzen Sie eine definierte Abfolge statt der bloß mündlichen Aussage „Muster genehmigt“.

Erfassen Sie zur Musterentscheidung Musterkennung, Fertigungsdatum, Zeichnungsrevision, BOM-Revision, gegebenenfalls eingebaute Display-/Leiterplatten-/Firmwarestände, Sichtstandard, gemessene Schlüsselmaße, Version der Funktionsprüfung, Abweichungen, Nacharbeit, Freigebenden, Freigabedatum und Produktionsverfügung. Eine Freigabe „nur für das Erscheinungsbild“ ist keine Freigabe der elektrischen Funktion oder der Dichtheit im montierten Zustand.

Lassen Sie jeden Anbieter die Angebotsbearbeitung, fertigungsgerechte Konstruktionsprüfung, Frist für technische Fragen, Werkzeugfreigabe, Musterbau, gegebenenfalls Korrekturmuster, Pilotserie und Erstlieferung als getrennte Terminpunkte ausweisen. Eine Lieferfrist beginnt mit einem benannten Auslöser – etwa freigegebenen Daten, Zahlung oder bereitgestelltem Material –, nicht pauschal „Wochen nach Bestellung“. Führen Sie einen Meilensteinplan mit Solltermin, Isttermin, Verantwortlichem, offenem Problem und Gegenmaßnahme.

Produktionsbestellung mit freigegebenem Bauzustand abgleichen

Eine Prototypen-Teilenummer darf nicht stillschweigend für eine Serienbestellung übernommen werden. Bei Bestellfreigabe sind null ungeklärte kritische Abweichungen zwischen den freigegebenen Kundendokumenten, dem Lieferantenangebot und der Musterfreigabe sicherzustellen.

Legen Sie in der Bestellung fest, welches Dokument Vorrang hat, falls Angebot, Zeichnung, BOM und Freigabeprotokoll voneinander abweichen. Weder ein Verpackungsetikett noch eine geläufige Prototypenbezeichnung ersetzt die gelenkte Serienkennung. Für Alternativteile ist entweder die freigegebene Alternativenliste oder eine unterschriebene, der Liefercharge zugeordnete Abweichung nötig.

Anhand von Lieferantennachweisen und Warnsignalen vergeben

Ein gutes Zeichen ist ein Bieter, der eine bepreiste Umfangs- und Abweichungsmatrix zurücksendet, fehlende Montage- oder Steckverbinderangaben anspricht, Muster für Prüf- und Rückverfolgbarkeitsaufzeichnungen zeigt, langlaufende Teile und Risiken bei Kundenbeistellungen benennt und die Musterfreigabe mit der Änderungslenkung in der Serie verknüpft. Solche Belege sind wichtiger als eine unbelegte Aussage, jedes HMI werde „vollständig getestet“.

Warnsignale sind eine unerklärte Angebotsrevision, ein Display, das zugleich als geliefert und ausgeschlossen gilt, eine NRE-Pauschale ohne Liefergegenstand oder Eigentumsregel, Kundenbeistellungen ohne Wareneingangskontrollen, ein Muster ohne dokumentierten geprüften Konfigurationsstand und eine Lieferzeit, die kritische Teileverfügbarkeit ignoriert. Klären Sie offene Fragen zu Passung, Stromversorgung, Prüfung und Sicherheitsgrenzen vor der Vergabe; ein Rabatt ersetzt diese Klärung nicht.

Anfragepaket samt Entscheidungskriterien versenden

Versenden Sie ein einheitliches RFQ-Deckblatt, Zeichnung/BOM samt Anlagenindex, mechanische und elektrische Schnittstellen, die Verantwortungsmatrix für sechs Bereiche, Muster- und Prüfumfang, gewünschte Mengenstaffeln, Jahresprognose, Projekttermine und schriftliche Fragen zu Angebotsausschlüssen. Fordern Sie von allen Bietern ihre bestätigten Annahmen, Abweichungen, Nachweispläne, Preisaufschlüsselung und Gültigkeit im gleichen Format an.

Für die Projektprüfung können Sie bei JASPER ein Angebot anfordern und Baugruppenzeichnung, BOM, mechanische/elektrische Schnittstellen, Zuständigkeitstabelle, Muster- und Prüfumfang, Jahresmenge und Meilensteine beifügen. Maßgeblich für Lieferung, Prüfung und Abnahme ist der anschließend schriftlich vereinbarte Umfang – nicht eine allgemeine Leistungsbeschreibung.

Häufig gestellte Fragen

Welche Unterlagen brauche ich für eine Anfrage zur kundenspezifischen HMI-Baugruppe?

Beginnen Sie mit gelenkter Baugruppenzeichnung, BOM, Frontpanel-Grafikdaten, Tasten-/Touchbelegung, soweit relevant Display- und PCB-Unterlagen, Steckerbelegung und Kabelsatzdetails, Montageschnittstellen sowie einer Zuständigkeitsmatrix. Ergänzen Sie Mengen, Einsatzumgebung, Verpackung, Musterabnahme, Prüfungen und Liefermeilensteine. Nicht verfügbare Daten bleiben als offene Annahmen kenntlich, besonders bei einer Richtpreisanfrage.

Reicht eine Ansichtszeichnung für ein zuverlässiges HMI-Angebot?

Sie können einen Richtpreis anfordern. Eine Ansichtszeichnung definiert aber selten die Zuständigkeiten für internes Display, Leiterplatte, Kabelsatz, Befestigung, Abdichtung und Prüfung, die ein verbindlicher Baugruppenpreis erfordert. Fordern Sie vom Lieferanten Annahmen zum Aufbau, wesentliche Kostentreiber, Ausschlüsse und die für ein revisionsbezogenes Produktionsangebot fehlenden Zeichnungen.

Wie vergleiche ich zwei sehr unterschiedliche HMI-Baugruppenangebote?

Gleichen Sie zuerst Baugruppenrevision, enthaltene Teile, Menge, Bereitstellungsverantwortung, Prüfungen, Verpackung, Fracht und Lieferbedingungen an. Berechnen Sie die bewerteten Loskosten aus Stückkosten, anfallenden einmaligen Kosten, separat berechneter Prüfung und Verpackung sowie relevanten Transportkosten. Sind wesentliche Umfangsunterschiede noch offen, gelten die Angebote als nicht vergleichbar – selbst wenn eines den niedrigsten Stückpreis nennt.

Welche versteckten Kosten sollte eine HMI-Anfrage ausdrücklich abfragen?

Fragen Sie einzeln nach Werkzeugen, NRE, Musterschleifen, Prüfvorrichtungen, Programmierung/Konfiguration, Prüfberichten, Schutzverpackung, Fracht, Konstruktionsänderungen und Requalifizierung. Jede Position muss als enthalten, bepreist, vom Käufer bereitgestellt oder ausgeschlossen gekennzeichnet werden. Klären Sie auch Eigentum und Übertragungsrechte bezahlter Werkzeuge sowie die Genehmigung kostenpflichtiger Änderungen vor Arbeitsbeginn.

Was muss ich nach Ablauf der Gültigkeit eines HMI-Angebots bestätigen lassen?

Lassen Sie Preise für Displays und Elektronikkomponenten, Verfügbarkeit langlaufender Teile, Mindestmengen, Ersatzteilfreigaben, Frachtannahmen, Währung und Produktionskapazität erneut bestätigen. Prüfen Sie, ob Material aufgrund einer schriftlichen Genehmigung tatsächlich reserviert wurde. Bewahren Sie das alte Angebot als Prüfspur auf, verwenden Sie für die Bestellung jedoch eine neu bestätigte kaufmännische Grundlage.

Wie verhindere ich, dass eine Prototypenrevision in die Serienbestellung gelangt?

Gleichen Sie Serienbaugruppen-Teilenummer und Zeichnungs-/BOM-Stände mit der genehmigten Musterakte und dem ausgewählten Angebot ab. Berücksichtigen Sie bei Bedarf Display-, PCB-, Kabelsatz- und Konfigurationsstände. Klären Sie jeden kritischen Konflikt, dokumentieren Sie genehmigte Abweichungen und benennen Sie die Änderungsbefugnis, bevor Sie die Serienbestellung auslösen. Ein informeller Prototypenname genügt nicht.

Umfasst ein HMI-Baugruppenangebot auch PLC-Software oder die Abnahme der Gesamtmaschine?

Nein. Das Angebot für eine kundenspezifische Bedienfront umfasst nur ausdrücklich vereinbarte Teile, Integrationsarbeiten und Prüfungen. PLC-/SPS-Programmierung, SCADA, Schaltschrankverdrahtung, Maschinensicherheit, regulatorische Freigabe des Gesamtsystems und vollständige Anlagenvalidierung verbleiben normalerweise beim OEM oder Integrator, sofern sie nicht gesondert vertraglich vereinbart und beschrieben sind.
