Quels documents fournir pour un devis d’ensemble IHM sur mesure ?

Définir une référence d’achat unique et maîtrisée

Une demande de prix pour un ensemble de pupitre opérateur doit préciser ce que le fabricant d’équipement (OEM) recevra réellement, et non simplement l’apparence de la face avant. Une vue esthétique ne dit pas si l’écran, les commandes, la carte électronique, les connecteurs, le joint, la visserie, les essais ou l’emballage de protection sont compris.

Choisissez la famille de fourniture correspondant à votre besoin : ensemble IHM à clavier à membrane, ensemble IHM tactile capacitif, ensemble IHM à clavier silicone, ensemble IHM avec écran intégré, ensemble IHM intégrant un PCB/FPC ou ensemble IHM à façade montée sur boîtier. Ces six catégories servent à structurer la consultation. Elles ne désignent ni des technologies mutuellement exclusives ni six produits distincts obligatoires pour chaque projet.

Pour chaque élément concerné, retenez un mode d’approvisionnement : approvisionné par le fournisseur, fourni par le client ou approvisionnement mixte. Un projet mixte peut, par exemple, imposer un écran choisi par le client, tandis que le fournisseur achète les films de façade et les faisceaux. Indiquez la source, la référence, l’indice, l’état attendu à réception et qui supporte les risques de perte ou de défaut des composants fournis par le client. La simple mention « IHM complète » laisse ces coûts indéterminés.

Les objectifs 100 % de responsabilités attribuées et zéro conflit critique de révision sont des contrôles d’achat recommandés, pas des résultats d’essais en usine ni des obligations générales du secteur. Ils couvrent les six parties de la base de consultation : façade, écran/vitre, touches/interface tactile, PCB/FPC, câble/faisceau et structure mécanique arrière. Lorsqu’une partie est absente, indiquez « exclue, sous la responsabilité de l’OEM » plutôt que de la passer sous silence.

Reprendre cette fiche de consultation RFQ

Une fiche de couverture d’une page rassemble les informations essentielles pour que les candidats chiffrent correctement un panneau IHM. Copiez ce tableau dans votre formulaire d’achat, remplissez les champs et adressez la même version à chaque soumissionnaire. Pour une rubrique sans objet, inscrivez explicitement « S.O. » au lieu de laisser un blanc inexpliqué.

Séparez clairement les demandes de chiffrage indicatif des demandes de devis ferme de production lorsque la maturité de conception diffère. Avec un simple dessin d’aspect, demandez un scénario budgétaire détaillant ses exclusions et les facteurs de coût. Ne traitez pas ce prix comme une offre ferme de fabrication sur plan et ne libérez pas les outillages sur cette seule base.

Joindre un bordereau documentaire à indices maîtrisés

Transmettez la définition actuelle de l’ensemble dans un dossier indexé pour que le fournisseur rattache chaque prix et chaque question technique au même indice. Un PDF peut constituer l’exemplaire de référence consultable ; les travaux de fabrication convenus peuvent nécessiter en plus les fichiers CAO, graphiques ou électriques modifiables. Le bordereau doit identifier ces deux usages sans imposer systématiquement un format particulier.

Précisez les unités et conditions de référence, notamment pour l’ajustement de façade, l’effort de montage, l’environnement de service, les caractéristiques d’affichage et les attentes d’étanchéité. L’indice de protection demandé à un boîtier ne devient pas automatiquement une certification de la façade non montée. De même, le plan doit distinguer « vitre seule » et « écran fourni et monté ».

Chaque pièce jointe doit indiquer un indice et une date d’émission. Placez le bordereau en tête de dossier et demandez aux soumissionnaires de signaler tout document chiffré à un indice différent. Règle de gestion des écarts critiques : ne pas finaliser la comparaison des devis ni les transformer en commande tant qu’un conflit d’indice ayant une incidence sur le prix ou l’ajustement n’est pas résolu.

Attribuer l’approvisionnement, l’intégration et les essais

La comparaison repose sur un responsable identifié pour chaque sous-ensemble physique. Renseignez cette matrice même lorsqu’un élément est explicitement exclu. Les rôles sont des points à négocier pour le projet, et non la promesse que tous les fournisseurs couvrent les six sous-ensembles.

Ajoutez des lignes pour les étiquettes, adhésifs, gabarits, films de protection et pièces de rechange fournis si ces éléments modifient la livraison physique. Pour les composants appartenant au client, convenez du contrôle à réception, du sort des surplus, du traitement des manquants, du taux de rebut admis, de la responsabilité de remplacement et du moment de transfert du risque sur les stocks.

Déterminez qui conçoit chaque essai, qui le réalise, quelles unités sont contrôlées, quels justificatifs accompagnent l’expédition et qui autorise une dérogation. Un simple test de continuité ne valide ni la qualité optique, ni le comportement tactile dans l’empilage monté, ni l’étanchéité du boîtier, ni les fonctions de sûreté de la machine, ni la compatibilité électromagnétique de l’équipement complet.

Il est possible d’acheter l’ensemble comme un module unique tout en laissant à l’OEM la programmation de l’automate PLC, les fonctions SCADA, l’intégration en armoire, le logiciel hôte, le câblage machine, la logique de sécurité et la conformité de l’équipement final. Inscrivez cette limite dans le devis : « clé en main » ne doit pas sous-entendre la fourniture d’un système de contrôle complet.

Décrire les interfaces susceptibles de modifier le prix

Les interfaces mécaniques et électriques déterminent les outillages, l’accessibilité aux essais, le temps d’assemblage et le risque de reprise. Précisez au minimum les dimensions de contour et la découpe en millimètres, les références de fixation, la surface d’appui, la hauteur d’empilage, le cheminement du joint, le dégagement arrière, l’emplacement et le sens du connecteur, la sortie de câble, le dispositif anti-arrachement et l’état de montage attendu.

Si l’écran fait partie de la fourniture, donnez son modèle et son indice maîtrisés, la surface active/fenêtre visible, les connexions données/alimentation, le fonctionnement du rétroéclairage, les exigences d’aspect visible et la stratégie de maintenance. Pour les touches ou le tactile, précisez le plan d’entrées et les conditions d’utilisation ; pour un PCB ou FPC, le brochage, les points de test le cas échéant, la paire de connecteurs, les limites d’alimentation/interface et le responsable de configuration. Décrivez l’exposition environnementale et la pose avant de sélectionner la méthode d’essai.

Un plan de montage spécifique à un produit peut fixer une tolérance exacte de découpe, une profondeur d’engagement des fixations et un couple de serrage. Ces valeurs ne concernent que ce modèle et son montage. Les reprendre pour une autre façade sur mesure serait risqué. Demandez les preuves mécaniques propres à votre boîtier, sans ériger les dimensions d’un autre pupitre en valeur de référence universelle.

La présentation des ensembles IHM de JASPER explique les composants et limites de fourniture qu’un devis doit expliciter. Pour approfondir la revue de libération technique, l’équipe d’études peut aussi consulter la liste de contrôle de conception des panneaux IHM. Le présent support d’achat reste centré sur les éléments chiffrés, approuvés et commandés.

Faire préciser chaque coût et chaque exclusion

Un ensemble IHM peut sembler moins cher parce que l’acheteur devra accomplir davantage d’opérations. Exigez, pour chaque ligne, le statut inclus, facturé séparément, fourni par l’acheteur ou exclu. Une case vide ne veut pas dire « inclus ».

Demandez à qui appartiennent les outils, masters graphiques, fichiers de programmation, moyens de contrôle et logiciels d’essai financés par les NRE, et qui a le droit de les transférer. Propriété, accès, entretien, stockage, coût du transfert et réutilisation pour des commandes ultérieures sont des sujets distincts. Payer un outillage ne donne pas nécessairement tous les droits dessus.

Un devis exploitable indique ses hypothèses de rendement de fabrication, de rebut, de matière fournie par le client, de fret, de devise, de quantité minimale, de paliers tarifaires et de substitutions. Prévoyez les conséquences financières d’un nouvel indice client, d’une variante approuvée, d’un essai supplémentaire ou d’une accélération du calendrier. Exigez une autorisation écrite avant tout travail entraînant des frais.

Comparer des devis IHM à périmètre identique

Pour comparer les fournisseurs d’ensembles IHM sur mesure, utilisez le coût évalué du lot, pas seulement le prix unitaire annoncé. Résolvez d’abord les écarts de composants, d’essais et échantillons, de rapports de réception, d’emballage, de transport et d’indice ; comparez ensuite les montants corrigés.

Coût évalué du lot = (prix unitaire récurrent × quantité du lot) + frais ponctuels NRE/outillage affectés à cette commande + essais et emballage facturés séparément + transport et autres coûts rendus pertinents pour l’acheteur.

Cette formule correspond à un achat donné, non au coût total de possession sur toute la durée de vie. Ne comptez pas à nouveau des NRE déjà réglées dans un lot ultérieur et n’inventez ni taxes douanières ni heures d’ingénierie non documentées.

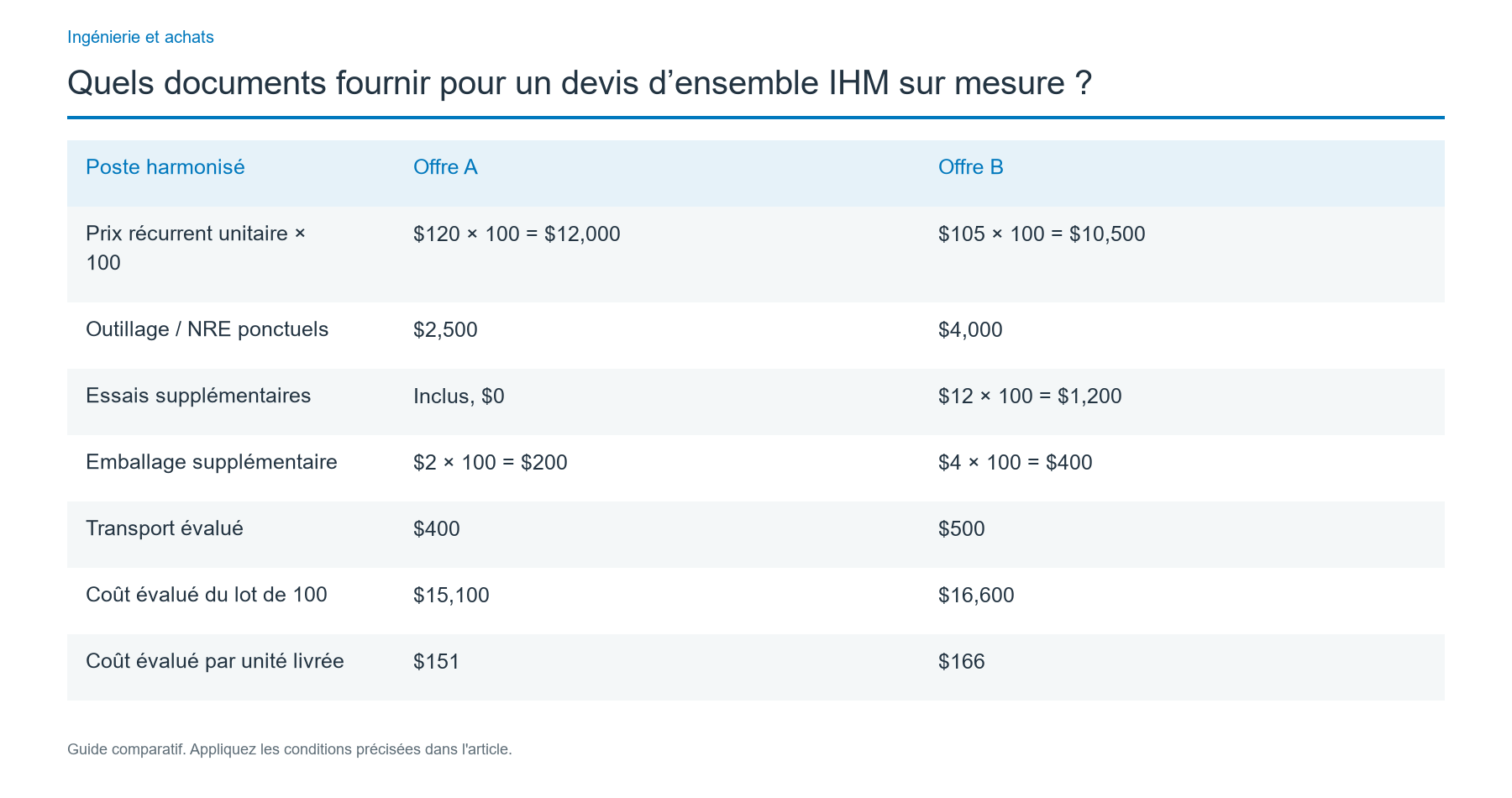

Cet exemple fictif portant sur 100 unités montre pourquoi le prix unitaire le plus bas ne remporte pas toujours la consultation. Les montants sont des hypothèses de calcul inventées : ni devis de fournisseur, ni moyenne du marché, ni tarifs JASPER. Les deux propositions sont supposées conformes au même plan et aux mêmes exigences de réception.

Dans ce scénario, l’offre A revient à $1,500 de moins pour le premier lot de 100 unités, malgré un prix unitaire affiché plus élevé. Le résultat dépend du volume : en supposant que tous les coûts récurrents, charges fixes et frais de transport restent inchangés pour une commande unique de 2,000 unités, on obtiendrait $246,900 pour A et $246,500 pour B. Avant d’appliquer un autre volume à un achat réel, confirmez à nouveau les capacités, le fret, la validité des devis et les tarifs dégressifs.

Dans le tableau d’analyse des offres, prévoyez les colonnes RFQ/indice ; quantité ; sous-ensembles fournis ; exclusions ; prix unitaire ; propriété des NRE ; essais ; emballage ; transport ; coût évalué du lot ; justificatifs d’échantillon ; jalon de livraison ; expiration ; dérogations ouvertes ; décision. Inscrivez « non comparable » tant que les écarts majeurs de périmètre ne sont pas chiffrés ou résolus. Méfiez-vous d’un devis moins cher parce qu’il omet l’écran, le contrôle à réception ou les rapports d’essai exigés.

Distinguer chiffrage indicatif et devis ferme, puis surveiller la validité

Un dessin de face peut suffire à obtenir un prix indicatif si le fournisseur explicite la construction supposée du panneau, la technologie de commande, le responsable de l’écran, l’empilage, la connexion, les volumes et les décisions manquantes. Il ne permet généralement pas de fixer sans réserve le prix ferme d’un pupitre entièrement intégré.

Ajoutez au suivi date de validité, devise, palier de quantité identifié, situation des écrans/semiconducteurs à long délai, règles de substitution approuvée et état de réservation ou d’autorisation d’achat des matières. Après expiration, faites reconfirmer au fournisseur les prix concernés, la disponibilité, les minima de commande, les délais, le transport et la devise ; l’ancien devis ne reste pas automatiquement valide dans son ensemble. Une matière « identifiée » n’est pas nécessairement « réservée ».

Valider les échantillons et les jalons avant la mise en production

Une approbation d’échantillon n’a de valeur pour les achats que si elle précise ce qui a été contrôlé et la version autorisée en réapprovisionnement. Nommez le décisionnaire, les échéances, les pièces justificatives et la procédure de dérogation avant de lancer les échantillons. Utilisez des étapes formelles plutôt qu’un simple « échantillons approuvés » oral.

La fiche de décision sur échantillon doit indiquer identifiant, date de fabrication, indice de plan, indice de BOM, versions installées de l’écran/carte/firmware si applicables, référence d’aspect, cotes critiques mesurées, indice de la procédure d’essai fonctionnel, écarts, retouches, approbateur, date d’approbation et décision pour la série. La mention « approuvé pour l’aspect uniquement » ne vaut pas approbation du fonctionnement électrique ou de l’étanchéité après montage.

Chaque fournisseur doit distinguer délai de réponse au devis, revue d’industrialisation, date limite de questions techniques, autorisation d’outillage, fabrication des échantillons, boucle de correction éventuelle, série pilote et première expédition. Le délai commence à un événement clairement nommé — données approuvées, paiement ou libération des matières, par exemple — et non simplement « x semaines après commande ». Tenez un suivi avec date prévue, date réelle, responsable, point ouvert et action de rattrapage.

Aligner la commande de série sur la configuration approuvée

Une référence de prototype ne doit jamais être réutilisée tacitement pour une commande de série. À l’émission du bon de commande (PO), imposez zéro conflit critique non résolu entre les documents libérés par l’acheteur, le devis retenu et le procès-verbal d’approbation de l’échantillon.

Précisez dans le bon de commande quel document fait foi si le devis, le plan, la BOM ou le registre d’approbation se contredisent. Une étiquette de colis ou le surnom d’un prototype ne remplace pas la référence de série maîtrisée. Pour une pièce de remplacement, exigez la liste d’alternatives approuvées ou une dérogation signée rattachée au lot expédié.

Choisir le fournisseur sur preuves, en tenant compte des alertes

Un signe positif : le soumissionnaire retourne une matrice chiffrée du périmètre et des exceptions, signale les lacunes relatives au montage ou aux connecteurs, propose des exemples de relevés de contrôle/traçabilité, identifie les pièces à long délai et les risques des pièces client et relie la validation des échantillons à la gestion des modifications en série. Cela vaut mieux qu’une affirmation non étayée selon laquelle chaque IHM serait « entièrement testée ».

Les alertes comprennent un indice de devis inexpliqué, un écran à la fois inclus et exclu, des NRE sans livrable ni droits de propriété, des pièces client sans contrôle à réception, un échantillon accepté sans configuration d’essai consignée ou un délai ignorant les composants critiques. Remontez les incertitudes d’ajustement, d’alimentation, d’essais ou de limites de sécurité avant d’attribuer le marché ; une remise ne permet pas de les écarter.

Envoyer la RFQ avec les critères de décision

Remettez une fiche de consultation maîtrisée, le plan/BOM et le bordereau des annexes, les interfaces mécaniques et électriques, la matrice des six sous-ensembles, le périmètre des échantillons et essais, les paliers de quantité, les prévisions annuelles, les dates du projet et les questions écrites sur les exclusions. Demandez à chaque candidat de rendre, dans la même présentation, ses hypothèses signées, dérogations, plan de justificatifs, ventilation des prix et date de validité.

Pour examiner votre projet, vous pouvez demander un devis à JASPER en joignant plan d’ensemble, BOM, interfaces mécaniques/électriques, responsabilités de fourniture, périmètre des échantillons et essais, volume annuel et jalons. C’est le périmètre écrit qui en résultera — pas une description générale des services — qui devra déterminer ce qui est fourni, testé et accepté.

Questions fréquentes

Quels fichiers faut-il pour demander un devis d’ensemble IHM sur mesure ?

Commencez par un plan d’ensemble maîtrisé, une BOM, les graphismes de façade, le plan des touches ou du tactile, les informations écran et PCB si ces éléments sont fournis, les connecteurs/brochages et faisceaux, les interfaces de montage et la matrice des responsabilités. Ajoutez quantités, environnement, emballage, réception des échantillons, essais et jalons de livraison. Identifiez les informations indisponibles comme hypothèses ouvertes, surtout pour un prix indicatif.

Un simple dessin d’aspect suffit-il pour un devis IHM fiable ?

Il permet de demander un chiffrage indicatif. En revanche, il décrit rarement les responsabilités relatives à l’écran interne, la carte, le faisceau, la fixation, l’étanchéité et les essais nécessaires à un prix ferme. Exigez les hypothèses de construction du fournisseur, les principaux facteurs de coût, les exclusions et les plans manquants pour un devis de série rattaché à un indice précis.

Comment comparer deux devis très différents pour des ensembles IHM ?

Alignez d’abord l’indice, les composants inclus, le volume, les responsabilités d’approvisionnement, les essais, l’emballage, le transport et les conditions de livraison. Calculez ensuite le coût évalué du lot en additionnant les coûts récurrents, les frais ponctuels applicables, le contrôle et l’emballage séparés, ainsi que les transports pertinents. Si des écarts de périmètre demeurent, indiquez « non comparable » plutôt que de retenir le plus petit prix unitaire.

Quels frais cachés faut-il demander de détailler dans une RFQ IHM ?

Interrogez séparément les outillages, NRE, nouvelles itérations d’échantillons, moyens d’essai, programmation/configuration, rapports de contrôle, emballage protecteur, transport, modifications techniques et requalification. Chaque ligne doit être marquée incluse, chiffrée, fournie par l’acheteur ou exclue. Clarifiez également la propriété et le transfert des outillages payés, ainsi que l’autorité validant les travaux facturables avant leur démarrage.

Que reconfirmer quand un devis IHM est arrivé à expiration ?

Vérifiez à nouveau les prix des écrans et composants électroniques, la disponibilité des pièces à long délai, les minima de commande, les substitutions autorisées, les hypothèses de transport, la devise et le créneau de production. Contrôlez si des matières ont effectivement été réservées avec autorisation écrite. Conservez l’ancien devis pour la traçabilité, mais fondez la commande sur des conditions commerciales confirmées à nouveau.

Comment éviter de commander en série un indice réservé au prototype ?

Faites correspondre la référence de l’ensemble de série et les indices plan/BOM au dossier de l’échantillon approuvé et au devis retenu. Ajoutez, si nécessaire, les versions écran, PCB, faisceau et configuration. Résolvez tous les conflits critiques, consignez les dérogations validées et nommez l’autorité de modification avant d’émettre la commande de production. Le nom informel du prototype ne suffit pas.

Le devis de l’ensemble IHM couvre-t-il le logiciel PLC et la validation de la machine entière ?

Non. Un devis de façade opérateur sur mesure ne couvre que les pièces, opérations d’intégration et contrôles expressément inscrits dans son périmètre libéré. Programmation PLC, SCADA, câblage de l’armoire, sécurité machine, approbation réglementaire du système final et validation complète de l’équipement restent normalement à l’OEM ou à l’intégrateur, sauf accord contractuel spécifique et détaillé.
