¿Qué incluir en la solicitud de oferta de un conjunto HMI a medida?

Parta de una base de compra única y controlada

Una solicitud útil para un conjunto de panel de operador indica qué espera recibir el fabricante de equipo original (OEM), no solo cómo será la cara frontal. Una imagen atractiva no aclara si se incluyen la pantalla, los mandos, la placa, los conectores, la junta, los elementos de fijación, los ensayos o el embalaje protector.

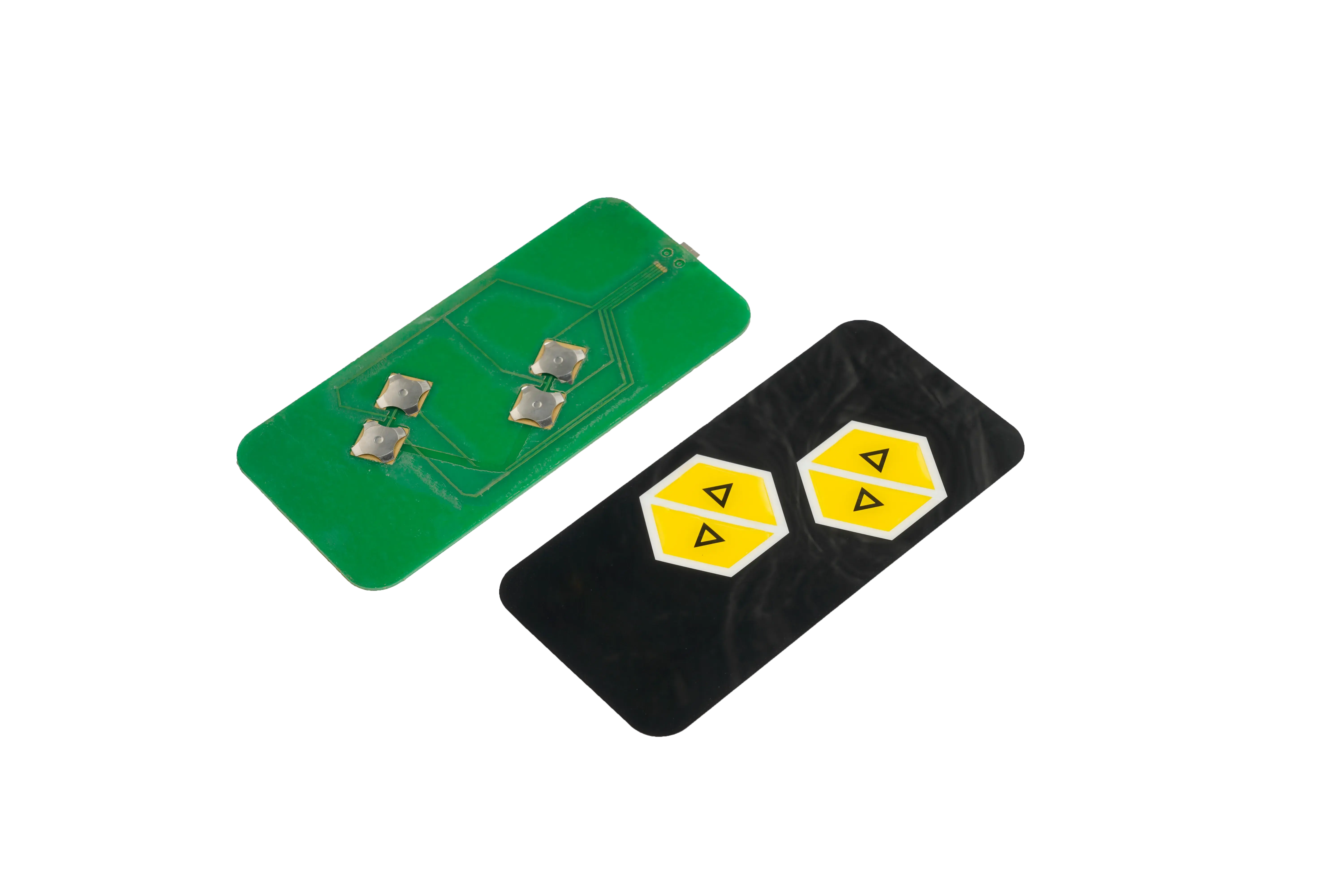

Seleccione la modalidad de conjunto adquirido que describa mejor la entrega: conjunto HMI con teclado de membrana, conjunto HMI táctil capacitivo, conjunto HMI con teclado de silicona, conjunto HMI con pantalla integrada, conjunto HMI con PCB/FPC o conjunto HMI de panel frontal montado en envolvente. Son seis categorías para ordenar la solicitud; no representan tecnologías excluyentes ni significan que todos los proyectos contengan seis productos independientes.

Para cada elemento pertinente, indique el modelo de suministro: adquirido por el proveedor, aportado por el cliente o suministro mixto. Por ejemplo, el cliente puede designar la pantalla y el proveedor adquirir las láminas frontales y los mazos de cables. Registre el origen, la referencia, la revisión, el estado esperado a la recepción y quién asume el riesgo de pérdida o defecto de los materiales aportados por el cliente. Escribir simplemente «HMI completo» deja abiertos todos esos costes.

Las metas de asignar el 100 % de las responsabilidades y no mantener conflictos críticos de revisión son controles de compra recomendados, no resultados de ensayos de fábrica ni requisitos universales del sector. Se aplican a seis ámbitos de la oferta: panel frontal, pantalla/ventana, teclas/interfaz táctil, PCB/FPC, cable/mazo y estructura mecánica posterior. Si no se suministra un ámbito, identifíquelo como excluido y bajo responsabilidad del OEM, en lugar de omitirlo sin más.

Utilice esta hoja de presentación de la RFQ

Una hoja inicial de una página reúne la información necesaria para obtener una oferta útil de un panel HMI. Copie la tabla en su formulario de compras, complete los campos y remita la misma versión a todos los licitadores. Cuando un dato no proceda, escriba expresamente «N/A», sin dejar una celda vacía sin explicación.

Distinga las solicitudes de estimación orientativa de las de oferta firme de producción cuando la definición del diseño sea distinta. Si solo dispone de un plano de apariencia, pida una estimación con sus exclusiones y factores de coste. No trate ese importe como una oferta firme para fabricar conforme a plano ni autorice utillajes basándose en él.

Adjunte un índice documental con revisiones controladas

Envíe la definición vigente del conjunto en un paquete indexado, para que cada proveedor pueda vincular costes y preguntas técnicas con una revisión concreta. Un PDF puede ser la copia controlada de consulta; según los trabajos acordados, también pueden necesitarse archivos editables de CAD, arte gráfico o electricidad. El índice debe identificar ambos tipos sin presuponer que un formato sea obligatorio en todos los casos.

Indique las unidades y las condiciones de referencia, especialmente para el ajuste del frontal, la fuerza de montaje, el entorno de trabajo, el rendimiento de la pantalla y los requisitos de protección frente a la entrada de agentes externos. Un grado de protección solicitado para la envolvente no equivale automáticamente a una clasificación certificada para un módulo frontal sin instalar. Del mismo modo, diferencie «solo ventana» de «pantalla suministrada e instalada».

Cada adjunto debe llevar revisión y fecha de emisión. Sitúe el índice al principio de la RFQ y exija que los proveedores señalen cualquier documento presupuestado en una revisión diferente. La regla ante discrepancias críticas es clara: no compare definitivamente ofertas ni las convierta en pedidos mientras quede sin resolver un conflicto de revisión que afecte al coste o al montaje.

Asigne quién suministra, integra y comprueba cada elemento

Para comparar precios hay que identificar un responsable de cada subsistema físico del conjunto. Use esta matriz aunque una partida se excluya de forma expresa. Sus filas sirven para negociar responsabilidades por proyecto; no prometen que todos los proveedores entreguen los seis subsistemas.

Agregue filas para etiquetas, adhesivos, útiles, películas protectoras y repuestos suministrados cuando afecten a lo que se recibe físicamente. Si el material es propiedad del cliente, acuerde inspección de entrada, destino de excedentes, tratamiento de faltantes, tolerancia de merma, responsabilidad de sustitución y momento en que se transfiere el riesgo sobre las existencias.

Concrete quién diseña cada ensayo, quién lo ejecuta, qué unidades se comprueban, qué pruebas documentales acompañan el envío y quién aprueba las desviaciones. Una prueba de continuidad, por sí sola, no valida la calidad óptica, la respuesta táctil en el conjunto ya instalado, el sellado de la envolvente, las funciones de seguridad de la máquina ni la compatibilidad electromagnética del sistema final.

Un conjunto HMI puede comprarse como un único módulo, aunque el OEM conserve a su cargo la programación PLC, las funciones SCADA, la integración en armario, el software del equipo principal, el cableado de máquina, la lógica de seguridad y la conformidad del equipo completo. Déjelo escrito en la oferta y no utilice «llave en mano» como sinónimo de un sistema de control completo.

Defina las interfaces que pueden alterar el precio

Las interfaces mecánicas y eléctricas determinan utillajes, acceso para ensayos, trabajo de montaje y riesgo de retrabajos. Describa, como mínimo, contorno y abertura del panel en milímetros, referencias de montaje, superficie de contacto, altura de apilamiento, recorrido de junta, espacio libre posterior, ubicación y orientación del conector, salida del cable, alivio de tracción y estado previsto tras la instalación.

Si se incluye la pantalla, especifique modelo y revisión controlados, superficie activa/ventana visible, conexión de datos y alimentación, comportamiento de la retroiluminación, criterios estéticos y estrategia de mantenimiento. Para teclas o interfaz táctil, aporte mapa de entradas y condiciones de uso. Para PCB o FPC, defina asignación de pines, puntos de prueba si existen, conectores acoplables, límites de potencia/interfaz y responsable de la configuración. Identifique la exposición ambiental y cómo se montará el conjunto antes de escoger un método de ensayo.

El plano de montaje de un producto concreto puede exigir tolerancia exacta de la abertura, agarre efectivo de las fijaciones y par de apriete. Esos valores corresponden a ese modelo y montaje; trasladarlos a otra RFQ de un panel personalizado sería arriesgado. Solicite la documentación mecánica de su propia envolvente, en vez de convertir las dimensiones de otro panel de operador en una norma general.

Para los conjuntos HMI físicos, la presentación de conjuntos HMI de JASPER explica qué componentes y límites de entrega debe identificar la cotización. Si el equipo de diseño necesita revisar con mayor detalle la liberación técnica, puede consultar la lista de verificación de diseño de conjuntos de panel HMI. Este formulario de compra se centra en lo que se presupuesta, aprueba y pide.

Desglose todos los cargos y exclusiones de la oferta

Un precio de HMI puede ser menor simplemente porque el comprador hará más trabajo. Exija que cada concepto se marque como incluido, presupuestado por separado, aportado por el comprador o excluido. Una celda en blanco no significa «incluido».

Pregunte quién posee y puede transferir los útiles, originales gráficos, archivos de programación, dispositivos de inspección y software de ensayo financiados mediante NRE. Propiedad, acceso, mantenimiento, almacenamiento, coste de transferencia y uso en pedidos repetidos son cuestiones diferentes. El pago de un utillaje no transfiere necesariamente sus derechos.

Una oferta aprovechable aclara sus hipótesis sobre rendimiento de fabricación, merma, material aportado por el cliente, base del transporte, moneda, pedido mínimo, escalas de precio y sustituciones. Acuerde qué sucede si una revisión del cliente, un componente alternativo autorizado, una nueva prueba o un calendario acelerado cambia el coste. Exija autorización por escrito antes de comenzar trabajos que generen cargos.

Compare las cotizaciones HMI con el mismo alcance

Para comparar proveedores de conjuntos HMI a medida, use el coste normalizado del lote, no solo un precio unitario citado. Resuelva primero las diferencias de componentes, cobertura de muestras/ensayos, registros de aceptación, embalaje, envío y revisión; después compare los costes evaluados.

Coste evaluado del lote = (precio unitario recurrente × cantidad del lote) + NRE/utillaje de pago único imputado a esa compra + ensayos y embalaje facturados por separado + transporte y demás costes en destino pertinentes para el comprador.

La fórmula describe una operación determinada, no el coste total de propiedad durante toda la vida útil. No vuelva a imputar NRE ya pagada en lotes posteriores ni estime aranceles u horas de ingeniería sin una base justificable.

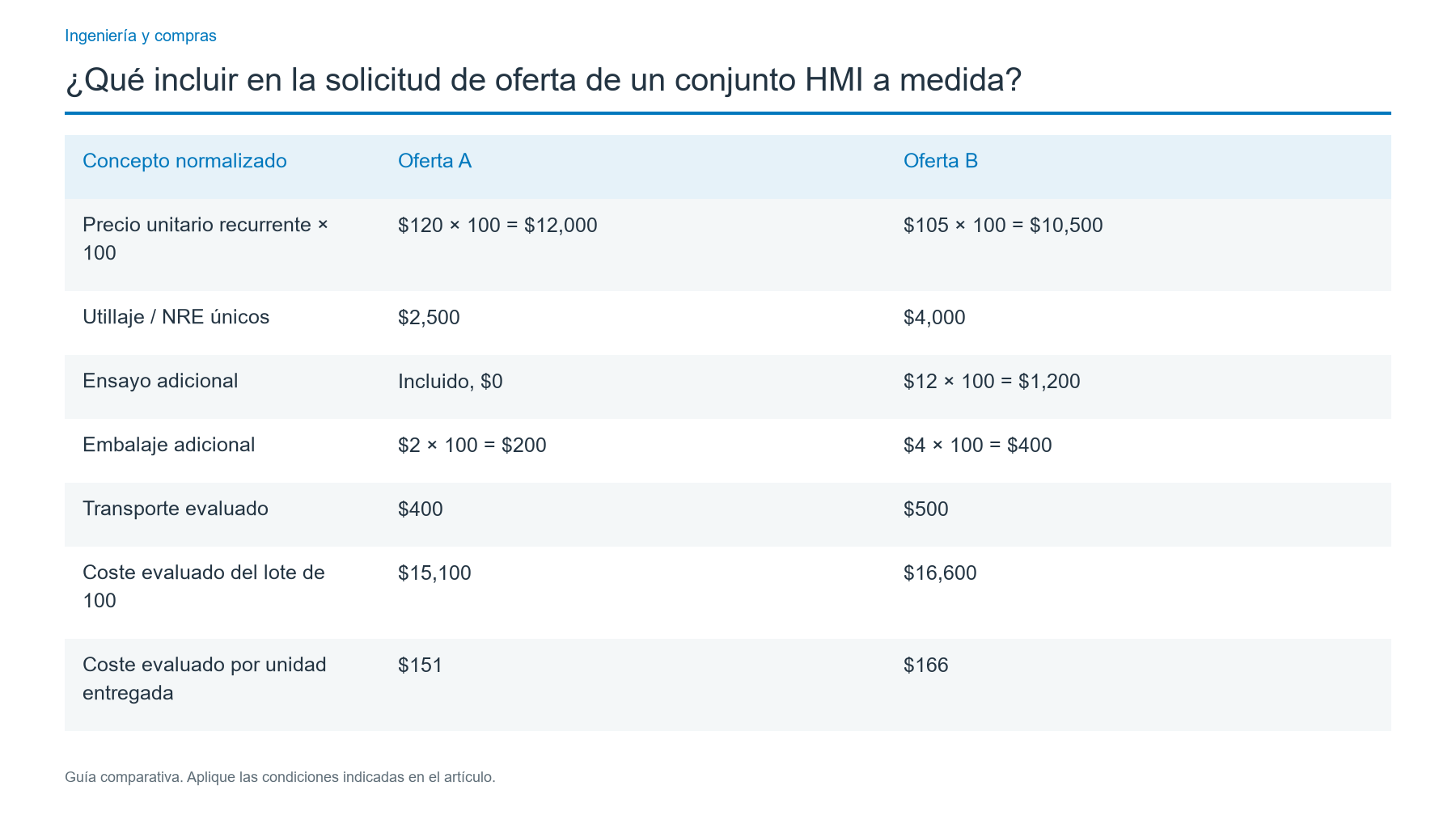

Este ejemplo ficticio de 100 unidades muestra por qué no siempre gana quien ofrece el menor precio unitario. Los importes son datos creados para el cálculo: no son ofertas de proveedores, promedios de mercado ni precios de JASPER. Se supone que ambas propuestas cumplen el mismo plano y los mismos criterios de aceptación.

Con esos supuestos, la oferta A cuesta $1,500 menos en el primer lote de 100 unidades, aunque su precio unitario de partida sea superior. El resultado cambia con la cantidad: si todas las partidas recurrentes, los cargos fijos y el transporte se mantuvieran iguales para un solo pedido de 2,000 unidades, las cifras serían $246,900 para A y $246,500 para B. Antes de aplicar otras cantidades a compras reales, vuelva a confirmar capacidad, transporte, validez y precios por volumen.

Para la hoja de comparación, use estas columnas: RFQ/revisión; cantidad; subsistemas incluidos; exclusiones; precio unitario; titularidad de NRE; ensayos; embalaje; transporte; coste evaluado del lote; evidencias de muestras; hito de entrega; vencimiento de oferta; desviaciones pendientes; decisión. Escriba «no comparable» mientras las diferencias relevantes no se valoren o resuelvan. Desconfíe de un precio aparentemente menor porque excluye la pantalla, la inspección de recepción o los registros de ensayo que pedía la RFQ.

Diferencie el precio orientativo de la oferta firme y vigile su validez

Un plano frontal puede bastar para una estimación orientativa si el proveedor declara las hipótesis sobre construcción del panel, tecnología de entrada, quién suministra la pantalla, apilamiento mecánico, conexión, cantidades y decisiones pendientes. Normalmente no justifica un precio firme e incondicional de un módulo de operador plenamente integrado.

En el registro de ofertas añada vigente hasta, moneda, tramo de cantidad identificado, situación de pantallas/semiconductores de largo plazo, política de alternativas autorizadas y estado de reserva de material o autorización de compra. Al vencer la oferta, pida al proveedor que confirme de nuevo precios y disponibilidad de componentes afectados, mínimos, plazos, transporte y moneda. No dé por vigente toda la cotización antigua. «Material identificado» no significa «material reservado».

Apruebe las muestras y los hitos antes de autorizar la producción

Una aprobación de muestra solo resulta útil para compras cuando identifica exactamente qué se inspeccionó y qué versión podrá pedirse de nuevo. Antes de fabricar muestras, nombre al responsable de decidir, fechas objetivo, evidencias y cauce para aprobar desviaciones. Utilice puertas de aprobación concretas, no una conformidad verbal.

El registro de decisión de muestras debe incluir ID de muestra, fecha de fabricación, revisión de plano, revisión de BOM, versiones de pantalla/placa/firmware instaladas si procede, patrón visual, medidas críticas verificadas, revisión del ensayo funcional, desviaciones, retrabajos, aprobador, fecha de aprobación y disposición para producción. «Aprobado solo en apariencia» no autoriza por sí mismo la funcionalidad eléctrica ni el sellado tras el montaje.

Exija que cada proveedor trate por separado los hitos de preparación de oferta, revisión de fabricabilidad, cierre de consultas técnicas, autorización de utillaje, fabricación de muestra, ciclo de muestras corregidas si es necesario, lote piloto y primer envío. El plazo debe empezar en un desencadenante definido —por ejemplo, documentación aprobada, pago o liberación del material— y no simplemente «semanas después del pedido». Mantenga un registro de hitos con fecha prevista, fecha real, responsable, asunto pendiente y acción de recuperación.

Haga coincidir el pedido de producción con la versión aprobada

Nunca convierta de manera tácita una referencia de prototipo en un pedido de serie. Antes de emitir el pedido (PO), compruebe que existan cero discrepancias críticas sin resolver entre la documentación liberada del comprador, la cotización del proveedor y la aprobación de la muestra.

Indique en el pedido qué documento prevalece cuando discrepen oferta, plano, BOM y registro de aprobación. Una etiqueta de caja o un apodo de prototipo no sustituyen la identificación controlada del producto de serie. Para una pieza alternativa, exija su inclusión en la lista aprobada o una desviación firmada vinculada al lote enviado.

Decida la adjudicación con evidencias y señales de alerta

Es una buena señal que el proveedor devuelva una matriz de alcance valorado y excepciones, detecte información inaccesible de montaje o conectores, aporte modelos de registros de inspección/trazabilidad, identifique piezas de largo plazo y riesgos de materiales del cliente y relacione la aprobación de muestras con el control de cambios de producción. Es más valioso que afirmar sin pruebas que todos sus HMI están «totalmente ensayados».

Son señales de alerta una revisión de la oferta sin explicación; una pantalla que aparece a la vez como incluida y excluida; NRE sin entregable ni términos de propiedad; material del cliente sin controles de entrada; muestra aprobada sin constancia de la configuración ensayada; o plazo que ignora la disponibilidad de piezas críticas. Eleve las dudas pendientes sobre montaje, alimentación, ensayos o límites de seguridad antes de adjudicar. Un descuento no las resuelve.

Envíe el paquete RFQ con los criterios de decisión

Distribuya una hoja de presentación controlada, plano/BOM e índice de adjuntos, interfaces mecánicas y eléctricas, matriz de responsables de los seis subsistemas, alcance de muestras y pruebas, tramos de cantidad pedidos, previsión anual, fechas del proyecto y preguntas escritas sobre exclusiones. Pida que cada proveedor devuelva, en el mismo formato, hipótesis firmadas, desviaciones, plan de evidencias, desglose de precios y fecha de validez.

Para revisar su proyecto, puede solicitar una cotización a JASPER adjuntando plano de conjunto, BOM, interfaces mecánicas/eléctricas, matriz de suministro, muestras y ensayos, volumen anual e hitos. Es el alcance escrito resultante, no una descripción genérica de servicios, el que debe determinar qué se entrega, comprueba y acepta.

Preguntas frecuentes

¿Qué documentos necesito para pedir una oferta de un conjunto HMI a medida?

Prepare un plano de conjunto controlado, BOM, arte gráfico del frontal, mapa de teclas o táctil, datos de pantalla y PCB cuando se incluyan, conectores/asignación de pines y mazos, interfaces de montaje y matriz de responsabilidades. Añada cantidades, entorno, embalaje, aceptación de muestras, ensayos e hitos de entrega. Deje los datos aún desconocidos como hipótesis abiertas, sobre todo en una estimación orientativa.

¿Puedo obtener un precio fiable de HMI solo con un plano de apariencia?

Puede pedir un precio orientativo, pero un plano de apariencia rara vez determina las responsabilidades sobre pantalla, placa, mazo, fijación, sellado y ensayos necesarias para un precio firme del conjunto. Solicite al proveedor sus hipótesis de construcción, principales factores de coste, exclusiones y planos pendientes para cotizar la producción de una revisión concreta.

¿Cómo comparo dos ofertas de conjuntos HMI muy distintas?

Primero iguale revisión, componentes incluidos, cantidad, titularidad del suministro, ensayos, embalaje, transporte y condiciones de entrega. Calcule el coste evaluado del lote sumando unidades recurrentes, cargos únicos aplicables, inspección y embalaje adicionales y transporte pertinente. Si sigue habiendo diferencias de alcance no resueltas, marque las ofertas como no comparables en vez de elegir el menor precio unitario.

¿Qué costes ocultos debe especificar una solicitud de HMI?

Pregunte por separado por útiles, NRE, iteraciones de muestras, dispositivos de prueba, programación/configuración, informes de inspección, embalaje protector, transporte, modificaciones técnicas y recualificación. Para cada partida, exija su estado: incluido, presupuestado, aportado por el comprador o excluido. Aclare también la propiedad y transferencia de los útiles pagados y quién autoriza los cambios cobrables antes de ejecutarlos.

¿Qué debo volver a confirmar cuando vence una oferta de HMI?

Confirme de nuevo los precios de pantallas y componentes electrónicos, disponibilidad de piezas de largo plazo, pedidos mínimos, sustituciones permitidas, supuestos de transporte, moneda y hueco de producción. Compruebe si se reservó de verdad material con autorización escrita. Conserve la oferta anterior para auditoría, pero fundamente el pedido en condiciones comerciales recién confirmadas.

¿Cómo evito pedir en serie una revisión de prototipo?

Compruebe que referencia del conjunto de producción y revisiones de plano/BOM coincidan con la muestra aprobada y la oferta seleccionada. Incluya las versiones pertinentes de pantalla, PCB, mazo y configuración. Resuelva los conflictos críticos, anote las desviaciones autorizadas y designe a quien aprueba cambios antes de cursar el pedido. No se fíe del nombre informal del prototipo.

¿La oferta del conjunto HMI incluye software PLC o validación de toda la máquina?

No. La oferta de un conjunto frontal para operador abarca solo componentes, integración y comprobaciones descritos expresamente en el alcance aprobado. Programación PLC, SCADA, cableado del armario, seguridad de máquina, aprobación reglamentaria del sistema final y validación completa del equipo suelen seguir bajo responsabilidad del OEM o integrador, salvo contratación y especificación aparte.
