カスタム静電容量式タッチパネルの費用内訳

費用はどの項目に分けるべきか

カスタムの投影型静電容量式（PCAP）パネルの費用は、単一の材料価格では表せません。買い手には、一度だけ発生する費用、製品またはロットごとに発生する費用、製造損失、合格パネルを受入場所まで届ける費用を区別した費用体系が必要です。

最も比較に適しているのは、同じ供給範囲で、受入基準に合格し納入されたパネル当たりの費用です。一時費用は別に示したうえで、明示した回収対象数量に配賦します。需要予測が、そのまま拘束力のある購入約束になるわけではありません。製造用ツール・治具費の回収に最低注文数量、キャンセル、未回収残高に関する条件がある場合は、単価計算の横にその取引条件を記録します。

サプライヤーを比較する前に供給範囲を確定する

安い見積もりは、単に供給する組立段階が手前で終わっているだけかもしれません。調達比較表では、各提案を次の買い手が定める五つの供給範囲に分類します。複数の区分を組み合わせた提案では、例外を明記してもらいます。

これらはRFQ用の分類であり、工場製品に共通する五段階のグレードではありません。以下の計算例は範囲Dを基準とし、ディスプレイ、外部ケーブルハーネス、筐体、HMI全体の組立、アプリケーションファームウェア、完成品の適合性対応は含めません。見積もりごとに供給範囲を示す図面を求めてください。片方にディスプレイが含まれ、もう片方に含まれない場合は、不足するディスプレイと統合作業の費用を別に算出してから比較します。

選択可能な静電容量方式の構成と部品ごとの供給範囲は、JASPERのカスタム静電容量式タッチパネルで確認できます。任意の構成や後工程のシステム対応がすべて含まれると考えず、実際に必要な供給範囲を記述してください。

継続費用を左右するPCAPの設計条件

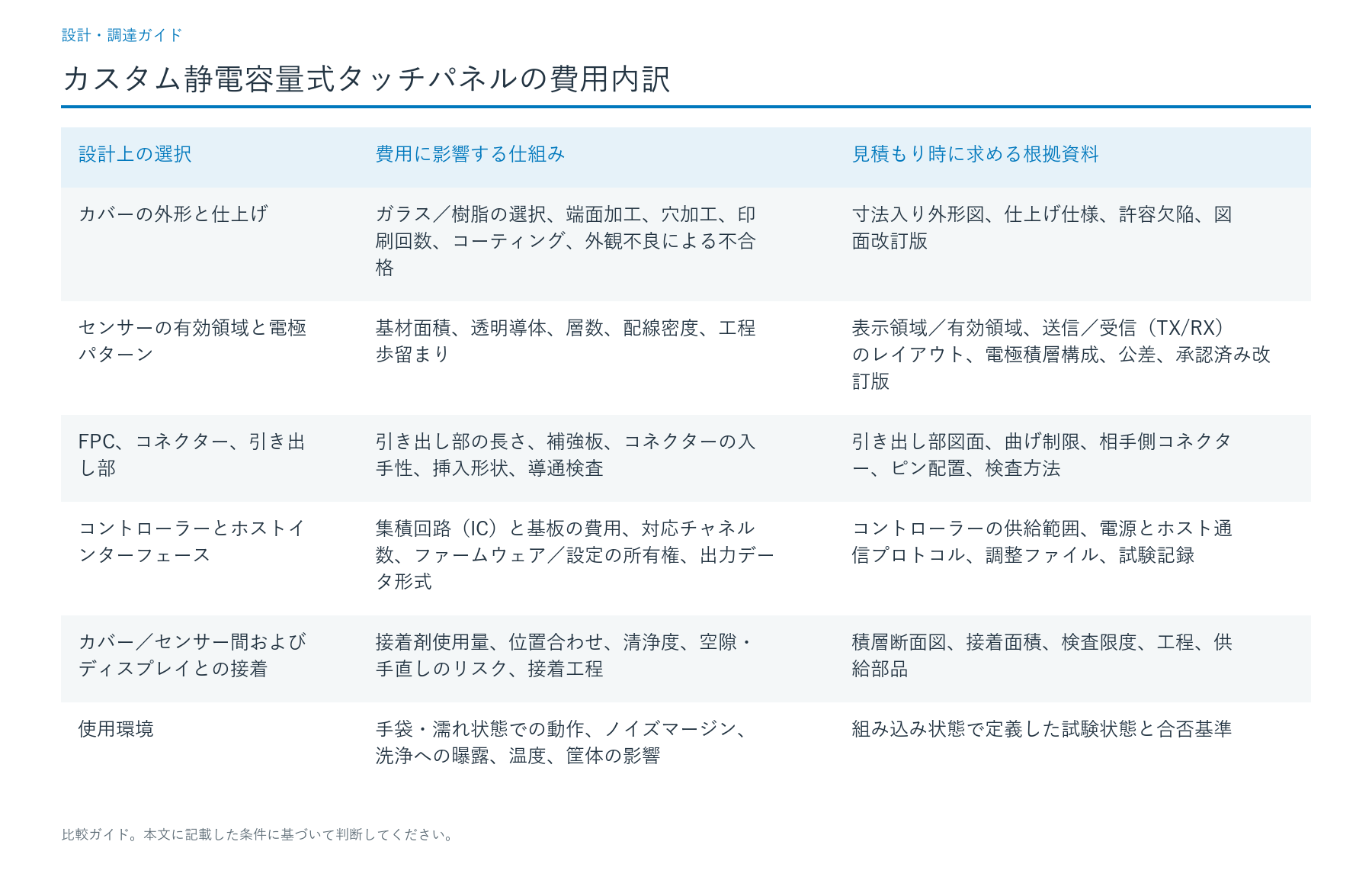

カバー構造、電極形状、コントローラーの選定、接着方法、受入判定基準は、カスタムタッチパネルの価格を左右する主な要因です。重要なのは相互関係です。安いカバーやセンサーでも、調整工数が増えたり、光学基準に合格する割合が下がったり、OEMの組立ラインに作業が移ったりする場合があります。

ディスプレイとの組み合わせでは、管理された空気層を設ける方式と全面光学接着を明確に分けて比較する必要があります。空気層を設ける組立方式はディスプレイ交換を容易にできる一方、光学界面と必要スペースが増えます。全面光学接着は、その界面での反射や汚染の対策になり得ますが、接着剤、位置合わせ、歩留まり、手直しへの要求が加わります。ライフサイクル全体でどちらかが必ず安くなるわけではありません。タッチフロント内部の接着層と、タッチフロントをディスプレイに接着する作業は別の購入項目です。分けて見積もってもらいます。

パネル外形とカバー厚さは、選定した工程能力の範囲で連続的に設定する設計変数であり、共通の刻み幅があるわけではありません。同時タッチ数、インターフェース速度、コーティング寿命も、共通の価格段階に単純化できません。水や手袋を使用する場合は、具体的な手袋材質、濡れ方、通電中のディスプレイの動作状態、意図したタッチの検出と誤検出に関する合否基準を定義します。部品単体の能力は、実機に組み込んだ状態での検証の代わりにはなりません。

NRE、製造用ツール・治具、サンプル、量産単価を分ける

NREはプロジェクトの設計・開発作業に対する費用であり、量産単価は再現性を持って製造された合格品に対する価格です。 高価な試作品と量産見積もりを、同じ工程と購入数量で作る製品のように比較してはいけません。

センサー電極パターン設計、カバー用製造ツール、コントローラー調整、ホストインターフェース検証、電気・光学検査治具、試作段取り、必要なパイロット工程開発を個別の項目として求めます。各費用について、図面一式、サンプルの改訂版、保管するツール、試験方法、設定ファイル、承認済み初品など、何が成果物になるかを記録してください。契約で所有権とアクセス権が定められていない限り、ツール・治具費の支払いだけを所有権の証明と考えてはいけません。

試作サンプルでは、仮のツール・治具、手作業の組立、追加検査、個別に調整した設定を使う場合があります。サンプル単価が高くなる合理的な理由ですが、承認済みの量産ロットにも同じ価格が適用される根拠にはなりません。初期の設計・開発／ツール・治具費、サンプル／パイロット生産費、明示した合格品数量に対する継続単価という三つの見積区分を求めます。試作の前払金をツール・治具費や将来の注文に充当するかも明記し、当然に控除されるとは考えないでください。

見積比較用には、注文当たり100枚、1,000枚、5,000枚の合格品に対する数量別価格と、年間10,000枚の需要予測を提示できます。これらはRFQ比較の例示数量であり、市場標準の価格区分ではありません。注文頻度、材料調達期間によるリスク、最低出荷数量、数量の確約、価格有効期間も記録します。同じサプライヤーが異なる積層構成を提案できる場合は、別々の図面改訂版として比較し、異なる設計を同じ数量別価格欄に混在させないようにします。

投入パネルではなく合格パネル当たりの費用を計算する

計算モデルでは単位を明示し、二重計上を防ぎます。サプライヤーが合格して出荷するパネル単位で請求し、通常の廃棄損失を負担する場合は、その提示単価を継続費用の出発点にします。一方、製造に投入した数量当たりの費用が開示され、歩留まりが価格に織り込まれていない場合は、全対象費用に同じ歩留まりを適用する簡易モデルをシナリオ比較に使えます。

補正後の継続費用（米ドル〈USD〉/合格パネル）＝投入パネル当たりの加工費（USD/投入パネル）÷合格品ベースの歩留まり（合格パネル数/投入パネル数）。

この簡易式は、列挙した加工費のすべてに同じ歩留まり損失がかかると仮定しています。実際の工程では材料費と検査費が発生する段階が異なるため、見積値を契約価格に使う前に工程別のモデルを求めます。手直しには別の費用がかかり、手直しによって合格品に戻せる割合も別に扱う場合があります。廃棄損失が織り込み済みの合格品単価に、さらに不良廃棄率を加算してはいけません。

初期のプロジェクト評価には、次の式を使います。

初年度の換算費用（USD/合格パネル）＝補正後の継続費用＋輸出梱包費＋配賦運賃＋保険料＋通関・取扱費＋NRE÷回収対象数量＋サンプル費÷回収対象数量＋製品当たりの適用関税・税金＋製品当たりのOEM統合費用。

最後の二項は、実際の関税・税務上の取扱いとOEM側の統合範囲が分かっている場合だけ含めます。還付・控除可能な税が、必ずしも最終的な費用になるとは限りません。支払時期も別に比較してください。初品承認前のNRE支払いは、最終的な配賦単価が小さくても、資金面でのリスクに影響します。

米ドル建ての費用例と感度分析

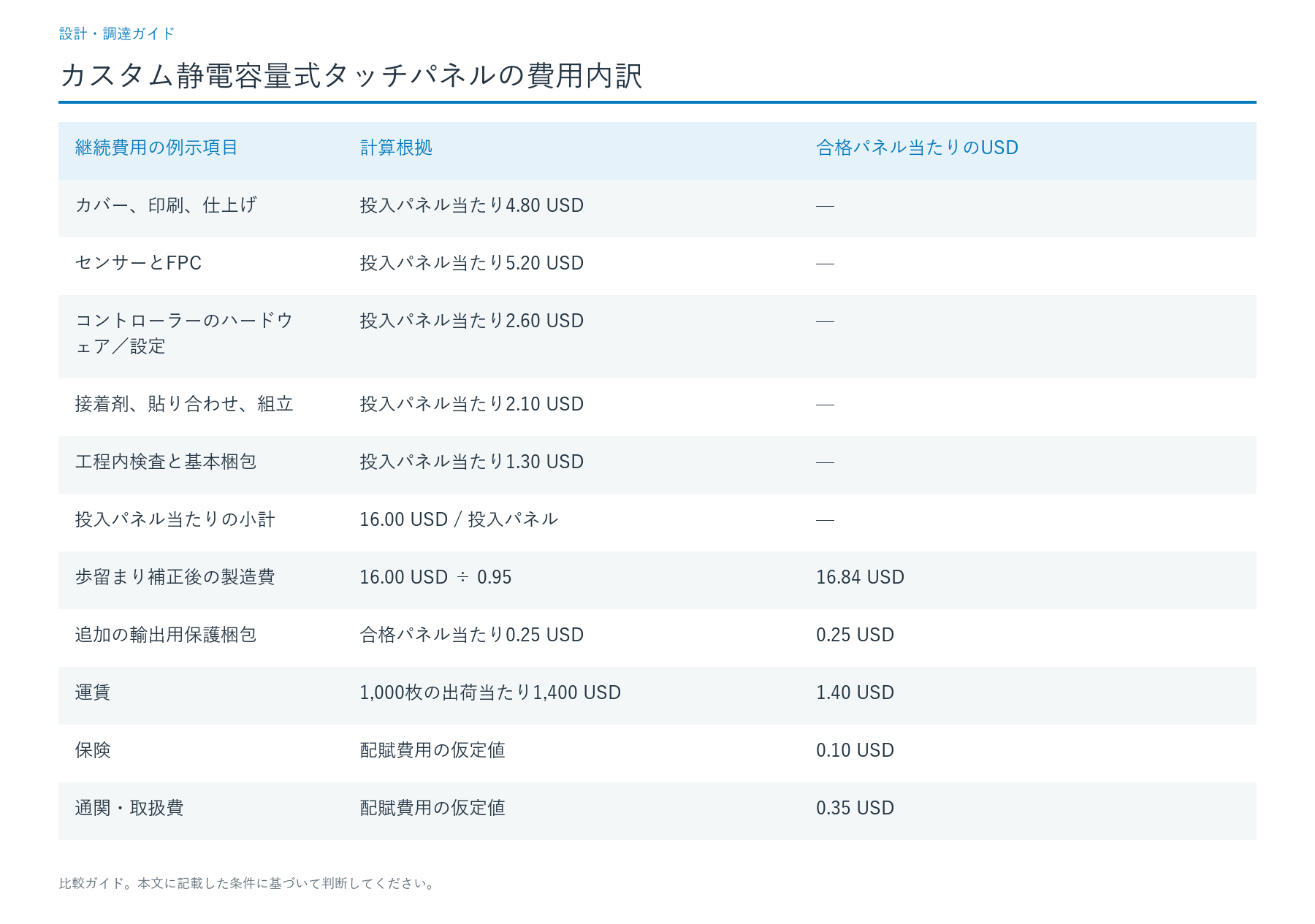

以下は架空の数値を使った計算例であり、サプライヤーの見積もり、JASPERの価格、業界平均、目標利益率、約束された製造歩留まりではありません。供給物は、範囲DのディスプレイなしPCAPタッチサブアセンブリと仮定します。出荷当たりの合格品1,000枚を10回出荷し、初年度の合格品10,000枚で費用を回収する計画です。投入パネル当たりの費用が開示される部分には、**合格品ベースの歩留まり95%**を適用します。

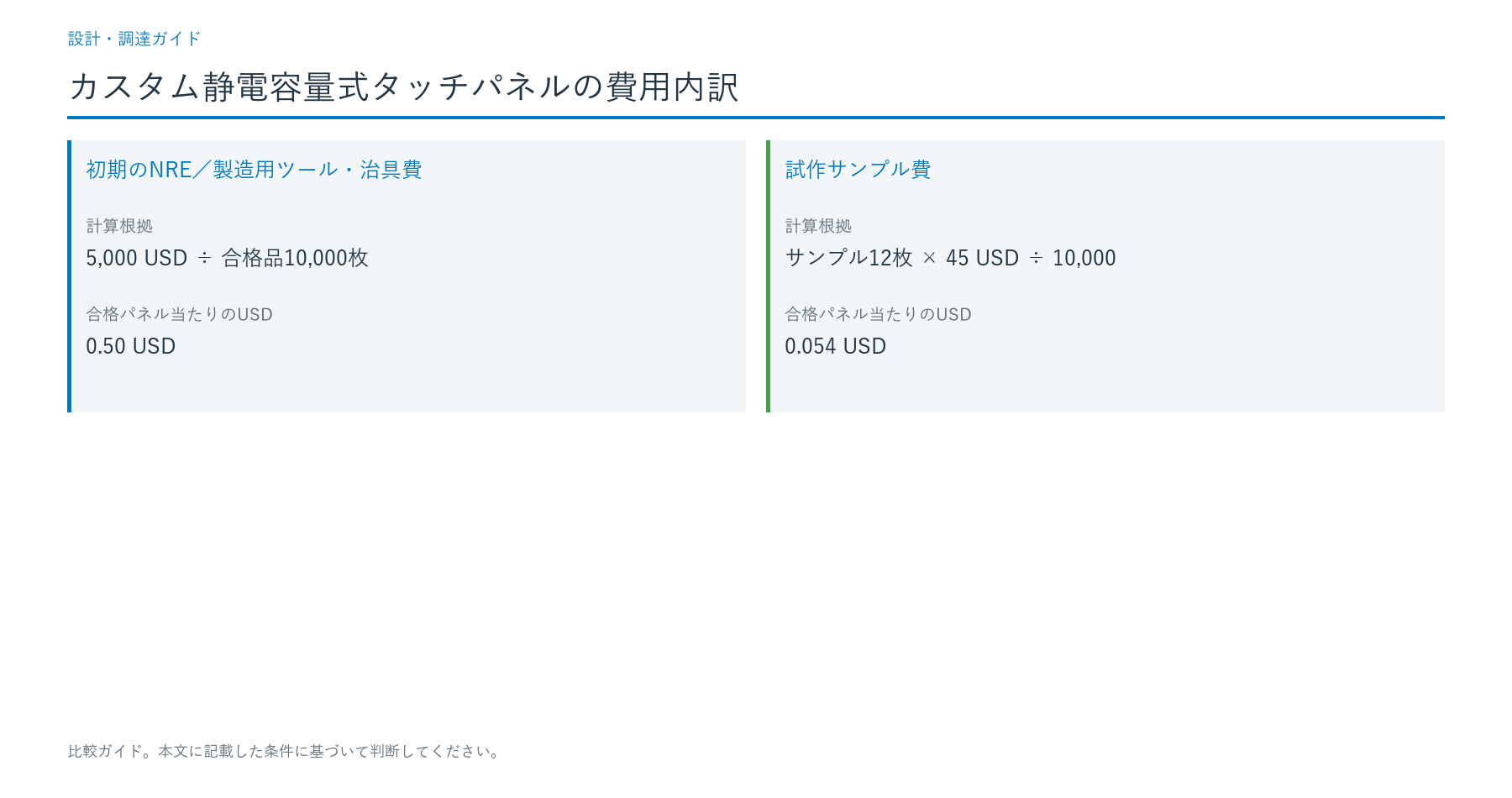

仮定したNREの5,000 USDは、例えばセンサー設計1,200 USD、カバー／製造用ツール・治具2,500 USD、コントローラー調整と検査治具の段取り1,300 USDに分けられます。サンプル12枚の費用として仮定した540 USDは、NREとも継続的な量産費用とも区別します。サンプル価格は意図的に別の製造条件に基づくものであり、年間購入費用を推計する単価には使いません。

丸め前の入力値で計算すると、初年度の統一条件での換算額は、16.00 USD / 0.95 + 0.25 USD + 1.40 USD + 0.10 USD + 0.35 USD + 5,000 USD / 10,000 + 540 USD / 10,000 = 合格パネル当たり19.50 USDとなり、セント単位に丸めています。この金額は、適用関税、還付・控除できない税金、税関分類によって変わる費用、OEM側の統合作業を含みません。値は設定した数量に依存し、別の設計や輸送経路にそのまま適用できません。

*差額は、丸め前の各シナリオの計算結果から求めて丸めています。このため、表示された丸め済み合計額同士を引くと、0.01 USDの差が出る場合があります。5,000枚のケースでは、NREの5,000 USDとサンプル費540 USDの両方を合格品5,000枚で割っています。これは実現数量が少ない場合のシナリオであり、サプライヤーが自動的に値上げするという意味ではありません。見積通貨と決済通貨が異なる場合は、各項目に恣意的な為替余裕額を埋め込まず、独立した為替シナリオを作成します。

工場の請求額ではなく納入までの総費用を比較する

国境を越えてPCAPを購入する場合は、Incoterms® 2020の規則と指定場所を明確にする必要があります。全十一規則は、あらゆる単一・複合輸送に使うEXW、FCA、CPT、CIP、DAP、DPU、DDPと、海上・内陸水路輸送だけに使うFAS、FOB、CFR、CIFです。これらは作業、費用、危険負担を配分する規則であり、それだけで運賃、税関分類、あらゆる契約上の義務が決まるわけではありません。

「運賃込み」という表示だけでは、多くの疑問が残ります。輸出用緩衝材、箱当たり数量、パレット／木箱などの保護、手配した輸送手段、保険、輸入申告・通関業者の手数料、到着地での取扱費、適用関税、還付・控除できない税金、損傷請求の対応を別の総費用計算表にまとめます。各項目の負担者、通貨、根拠資料を記録してください。一律の関税率を使ってはいけません。税率と取扱いは、実際の商品、原産地、仕向地、分類、取引によって異なります。

RFQと見積比較に使える確認表

各見積先には、同じ改訂管理済みの資料を送ります。以下の表は、そのまま見積依頼に転記するか、購入比較表の列見出しとして使えます。

AQLの数値だけでは品質計画になりません。検査規格を用いる場合は規格と版を指定し、欠陥区分、抜取検査の根拠、重要な機能試験も明記します。リスク分析で100%の機能検査が必要と判断された場合、ロット単位の受入方式で代替することはできません。詳細な設計入力資料には、カスタム静電容量式タッチパネル設計ガイドを活用してください。

承認段階を設けて見えにくい支出を管理する

購入日程では、支出を単なる日付ではなく、検証できる成果物と結び付けます。カスタムPCAPプロジェクトでは、次の六つの承認段階を使います。

1. RFQの基準設定： 図面、カバー積層構成、ディスプレイの特定情報、インターフェース範囲、操作時の状態、数量、受入判定マトリクスを提示し、見積もりの除外事項を解消します。
2. 取引・所有権条件の確定： NREと製造用ツール・治具の成果物、支払いの節目、ツールの保管責任・所有権、設定ファイルへのアクセス、数量別価格、変更費、納入規則を承認します。
3. 設計サンプル： 想定するディスプレイと筐体の条件で、外観、寸法、FPCのピン配置、コントローラーの挙動、初期タッチ動作を評価します。
4. 初品とパイロット： 合意した改訂版に承認署名し、サンプルの寸法・光学特性を検査し、最悪動作条件を試験します。歩留まりの費用処理、梱包、ロット記録、必要な是正措置も確認します。
5. 量産承認： 承認済み図面、試験計画、数量、許容する品質要件、納入条件を参照した注文書を発行します。変更通知と代替品のルールも定めます。
6. 受入れと変更管理： 出荷品の追跡性、検査記録、数量、輸送損傷、RMA手順を確認します。材料、コントローラー、ファームウェア、工程、ツール・治具の変更は、合意済みの承認手順に戻して審査します。

未承認のコントローラー代替、ツール・治具の所有条件の欠落、形状が同じなのに説明のない単価上昇、濡れ・手袋使用の試験根拠不足、指定仕向地のない運賃見積もりは、担当者が不足を解消するまでの調達判断の保留要因として扱います。パイロットの遅延、コントローラーの再調整、出荷品の受入拒否に伴う費用は、妥当な金額に換算できない段階でも、買い手のリスク評価に含める必要があります。

よくある質問

カスタム静電容量式タッチパネルは、なぜサンプル段階の価格が高いのですか？

試作価格には、設計準備、仮工程、少量の材料購入、追加検査、設計・開発工数が含まれる場合があるためです。NRE／ツール・治具費を別に示してもらい、サンプル数量と価格を明確にし、想定する合格品ロット数量での量産見積もりも求めます。12枚のパイロット単価に年間予測10,000枚を掛けて、年間全体の購入予算を推計してはいけません。

一度だけ発生する費用と、注文ごとに繰り返す費用はどれですか？

センサー電極パターン設計、専用ツール・治具、初期調整は、設計と契約上、繰り返し使える状態が保たれるなら一時費用になる場合があります。カバー材料、センサー加工、コントローラーハードウェア、組立、通常検査は、一般に継続費用です。段取り、特別試験、校正、梱包などは、製造ロットごとに課金されることもあります。見積もりを比較する前に、各項目を一時費用、ロット当たり費用、合格品当たり費用に振り分けてください。

サプライヤーの提示単価に廃棄損失を上乗せする必要はありますか？

通常の製造歩留まりを織り込んだ合格・出荷品の単価であれば、上乗せしません。さらに廃棄損失係数を加えると、同じ損失を二重計上します。歩留まり計算を使うのは、開示された投入品当たりの費用や、明確に除外された損失要因を評価する場合だけです。どの不合格区分と手直しが含まれるか、製造品が合意した受入基準を満たさない場合に誰が負担するかを確認してください。

PCAPのカバーとセンサー積層構成の価格は何によって変わりますか？

外形、有効領域、材料、加飾印刷、コーティング、切欠き、電極パターン、透明導体、FPC配線、接着方式、外観の受入基準によって、材料使用量と製造工数が変わります。コントローラーとの適合性や組み込み状態での耐ノイズ性能により、最適なセンサー構造が変わる場合もあります。改訂管理された積層図面全体で比較してください。カバー単体が安いだけでは、合格アセンブリの費用が低いとはいえません。

全面光学接着には、常に追加費用に見合う価値がありますか？

いいえ。全面接着は内部反射の低減や汚染抑制に役立つ場合がありますが、接着剤、位置合わせ、検査、想定される手直しの費用が加わります。光学・機械要件が許容し、ディスプレイを交換できる設計にする場合は、管理された空気層を設ける方式が適することもあります。パネル価格だけで選ばず、実際の視認性、保守、積層公差、組み込み状態での検証要件から判断します。

海外のタッチパネル見積もり二件をどう比較すればよいですか？

合格品数量、図面改訂版、受入基準をそろえ、両方を同じ納入規則と指定場所に換算して比較します。別払いの輸出梱包、運賃、保険、通関取扱費、適用関税、還付・控除できない税金を加算してください。請求通貨、想定する為替基準日、前払日程、損傷の責任分担も記録します。工場の請求額が低くても、納入までの調達総費用が低いとは限りません。

量産注文書を発行する前に、何を承認する必要がありますか？

管理されたカバー／センサー／コントローラーの積層構成、ディスプレイとホストのインターフェース、ツールとファイルの所有権、初品外観、機能・環境試験の結果、検査記録、梱包、合意した価格・納期条件を承認します。発行する注文書には承認済み改訂版を記載し、変更通知、代替品、不適合材料の処理を定めます。組み込んでいないサンプルが動作するだけでは、完成機器の性能を裏付ける十分な根拠になりません。

費用区分を整理して見積依頼につなげる

最終的な量産価格を求める前に、外形・有効領域の図面、カバー積層構成、ディスプレイ型番、ホスト／インターフェースとピン配置、手袋・濡れ状態の使用条件、想定するサンプル・量産数量、受入判定の作業内容をそろえます。注文頻度、Incoterms規則、仕向地も加えると、サプライヤーは工場費用と買い手が管理する物流費を分離できます。JASPERの見積依頼からこれらを提示し、同じ改訂管理条件に基づいて、NRE、サンプル／パイロット、合格品当たりの量産価格を分けて回答してもらってください。
